Tworzenie i synchronizacja zgłoszeń z BIMcollab

Przegląd

Gdy projekt jest połączony z BIMcollab, zgłoszenia mogą być synchronizowane między PlanRadar a BIMcollab. Zespoły na budowie zgłaszają i aktualizują usterki w PlanRadar, koordynatorzy BIM pracują nad tymi samymi usterkami w BIMcollab, a obie strony pozostają aktualne.

Są to zwykłe zgłoszenia PlanRadar – nie ma osobnego rodzaju zgłoszenia ani osobnego sposobu jego tworzenia. Zgłoszenie jest synchronizowane, gdy spełnione są oba poniższe warunki:

• Zgłoszenie korzysta z formularza BIMcollab issue.
• Zgłoszenie znajduje się na rzucie BIM wybranym w połączeniu z serwerem BCF w projekcie.

Zgłoszenie korzystające z tego samego formularza na dowolnym innym rzucie jest zwykłym zgłoszeniem PlanRadar i nie jest wysyłane do BIMcollab.

Ten artykuł opisuje pracę z tymi zgłoszeniami: ich tworzenie, synchronizowane pola, sprawdzanie stanu synchronizacji oraz otwieranie zsynchronizowanego zgłoszenia w modelu BIM.

Konfiguracja połączenia jest opisana osobno. Więcej informacji w Łączenie serwera BCF w celu synchronizacji z BIMcollab.

Dostęp do widoku modelu BIM

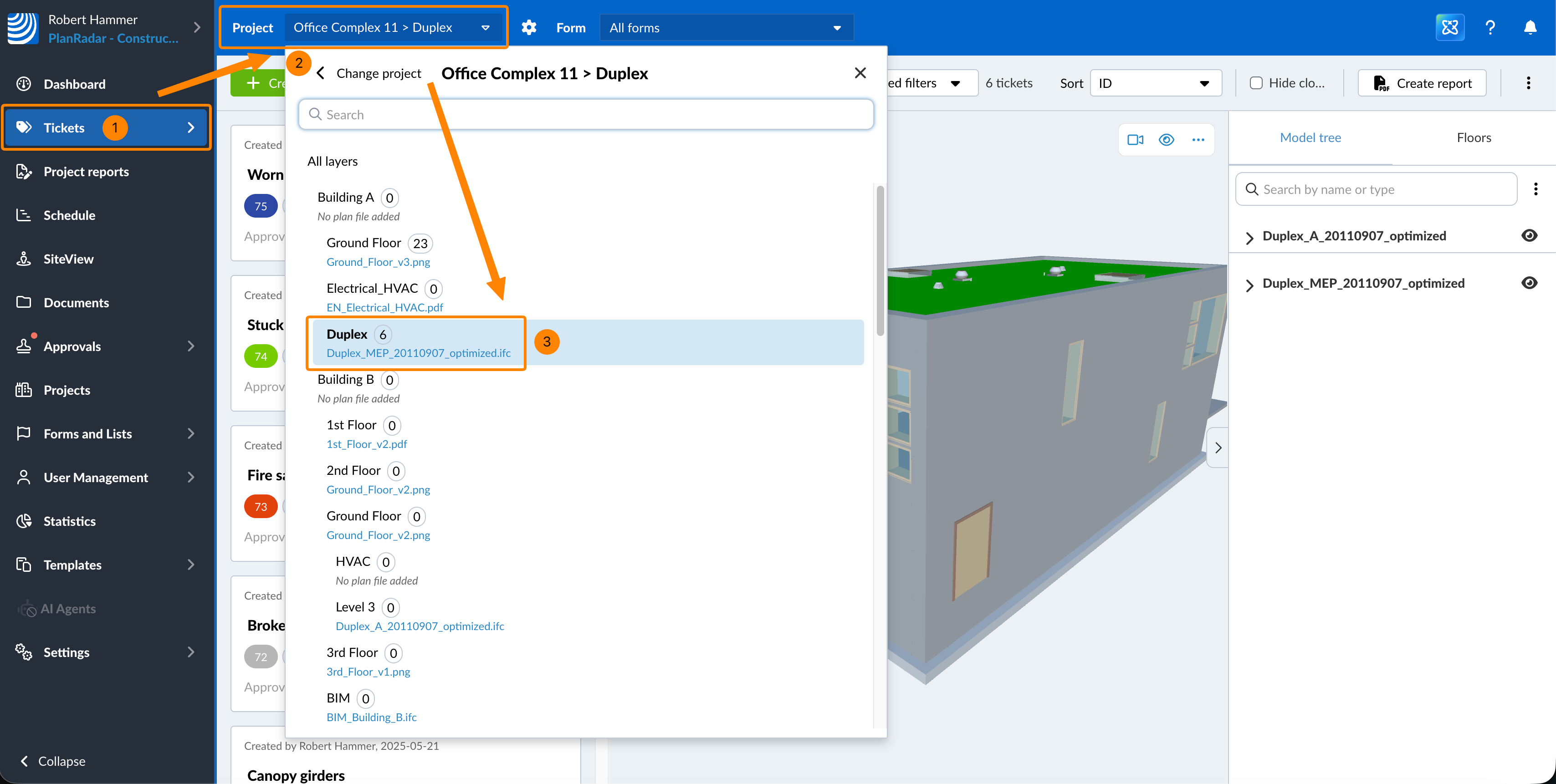

Aby otworzyć widok modelu BIM:

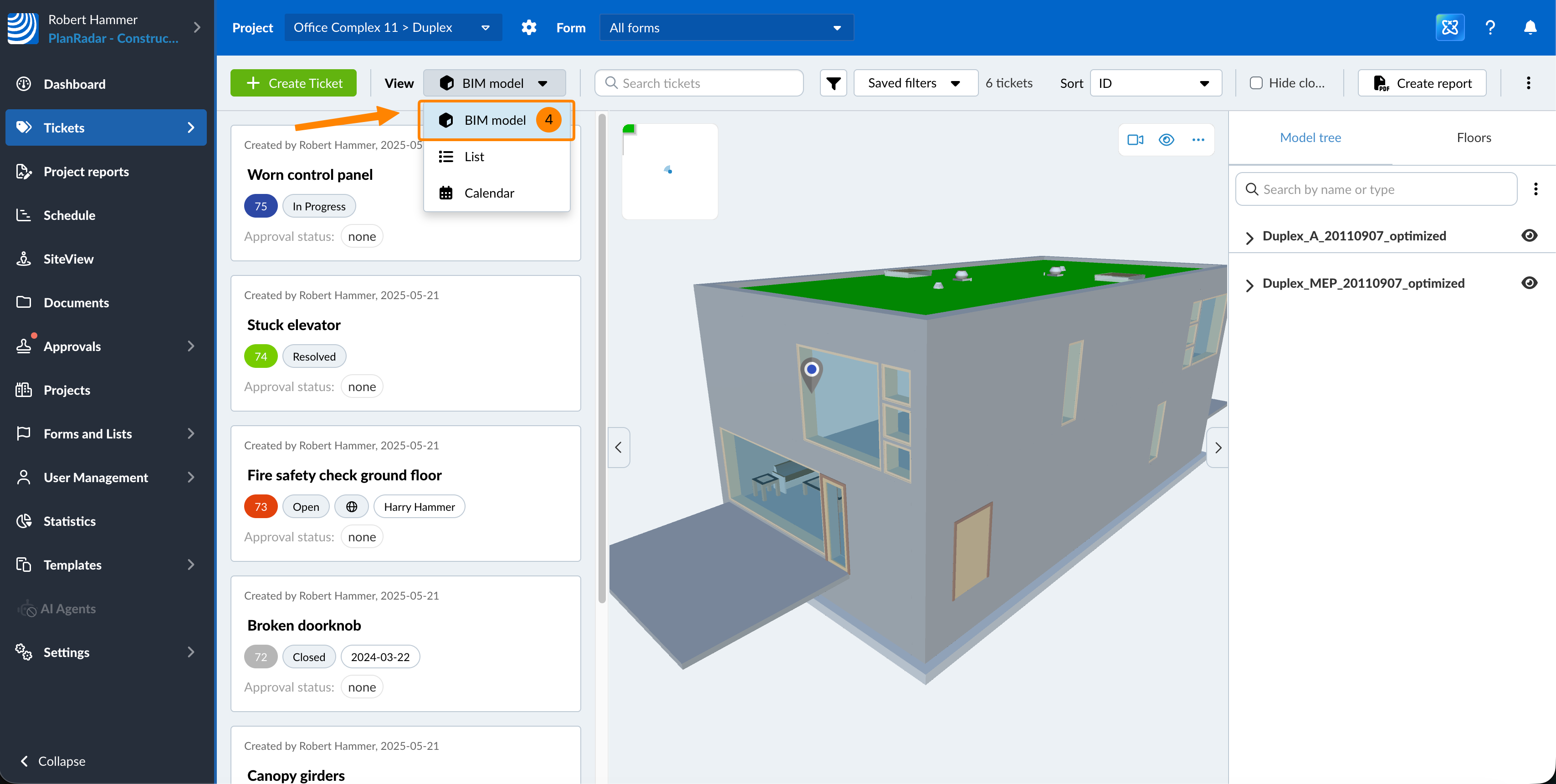

• Aplikacja internetowa

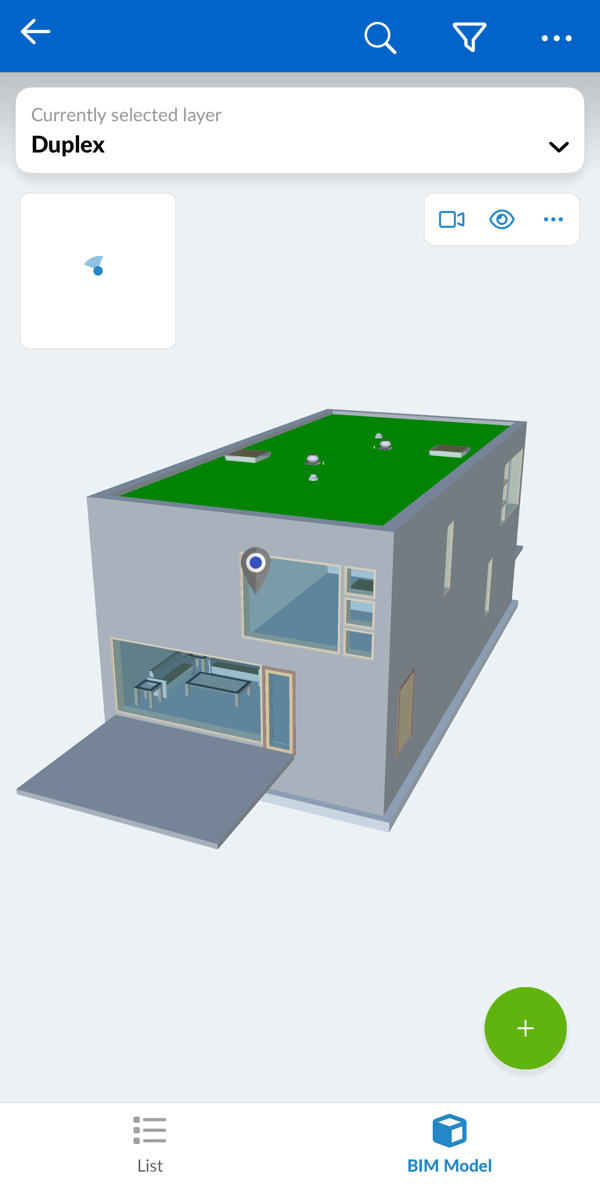

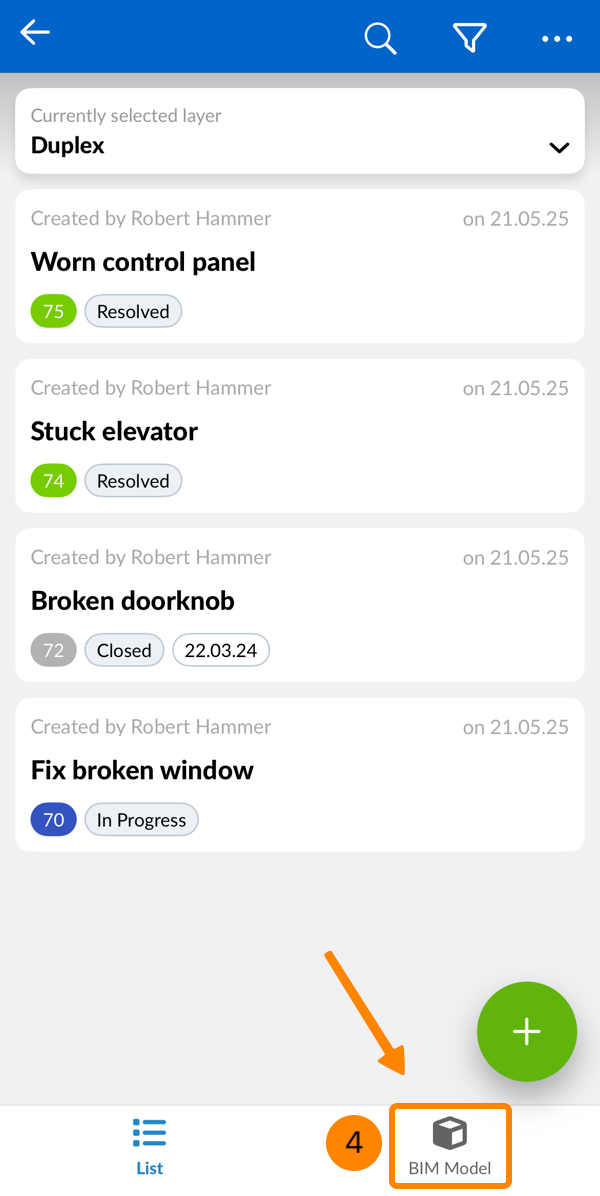

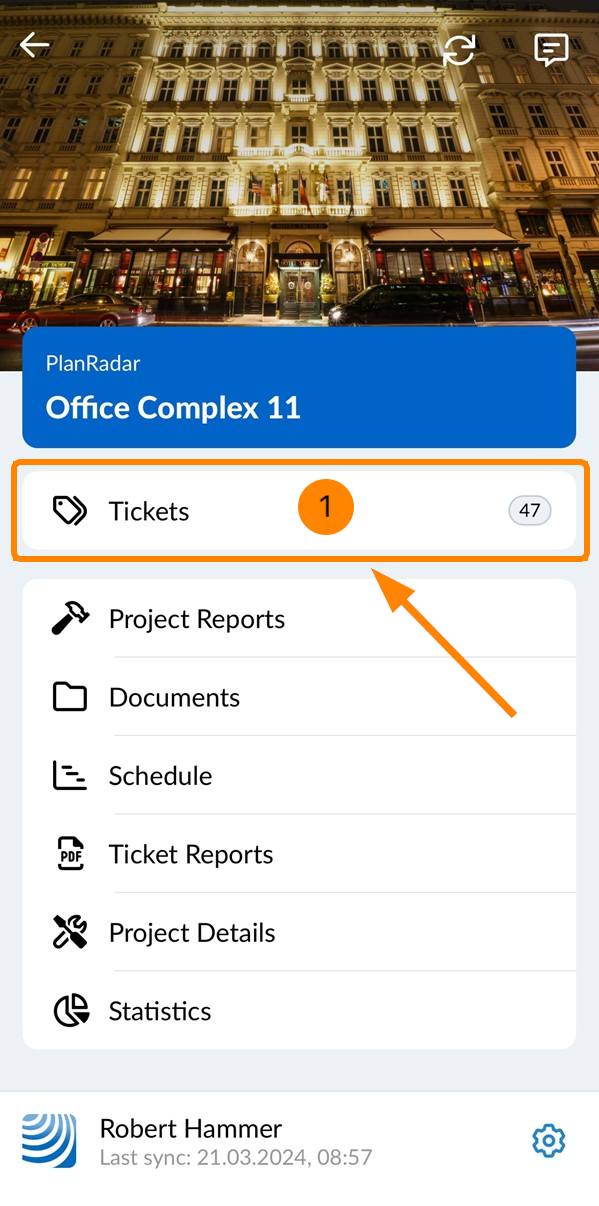

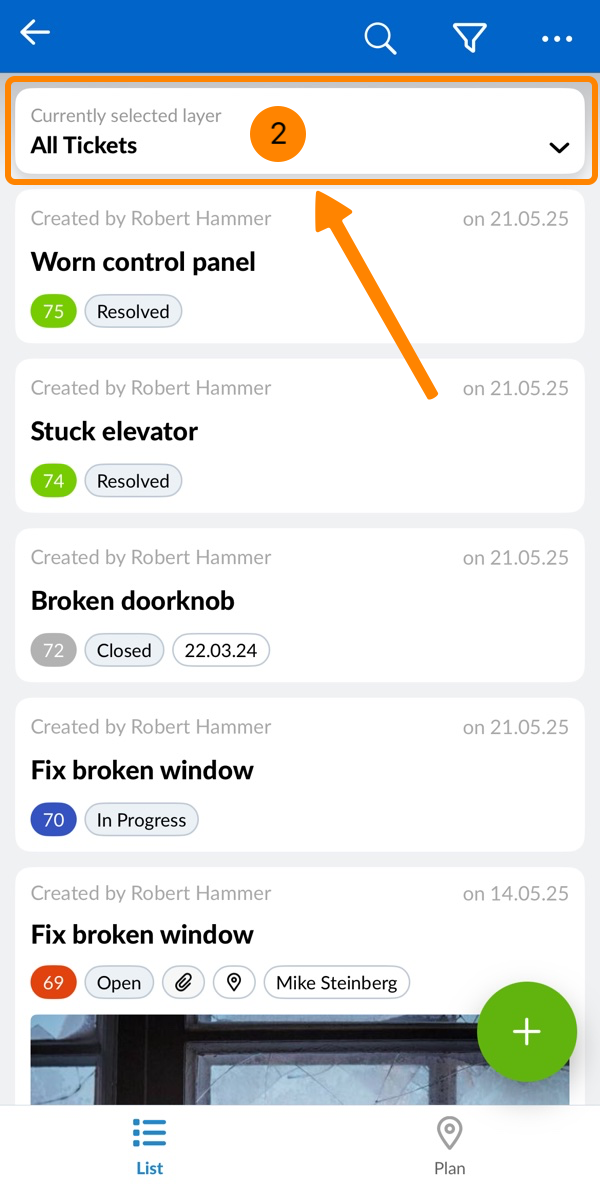

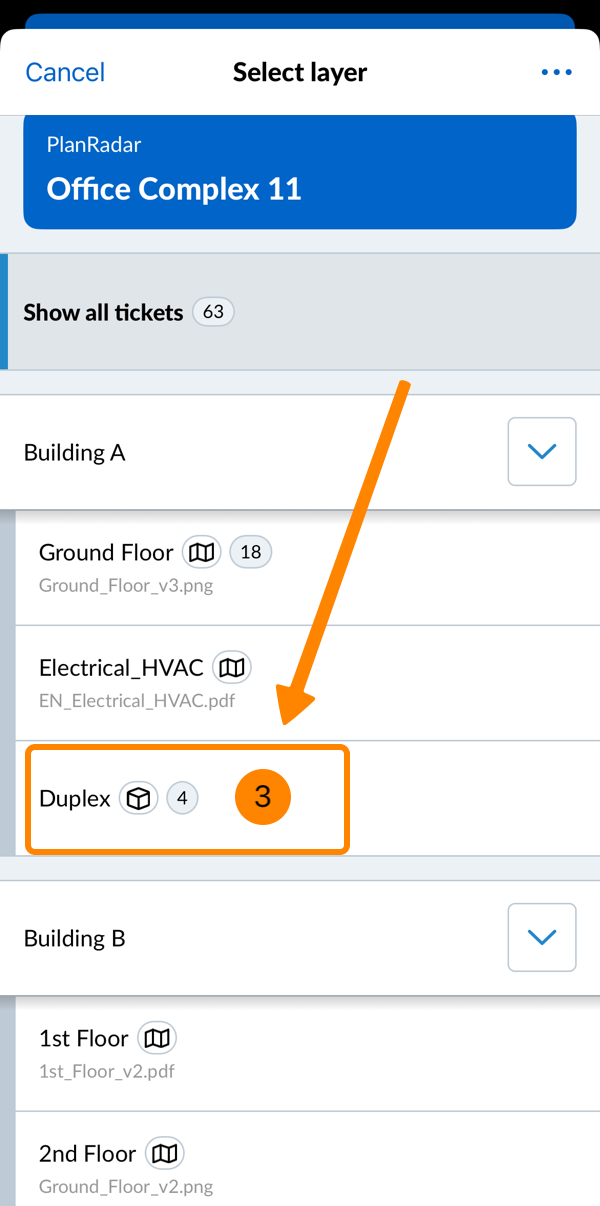

• Mobilna

Widok modelu BIM to zwykły, ale nie jedyny sposób pracy z tymi zgłoszeniami. Zgłoszenie jest synchronizowane również wtedy, gdy zostanie utworzone z listy zgłoszeń, kalendarza lub widoku rzutu – nie ma wówczas pozycji BIM. Zobacz Co jest zapisywane w zgłoszeniu poniżej.

Zobacz również Bilety Widok BIM.

Tworzenie zgłoszenia synchronizowanego z BIMcollab

Tworzenie zgłoszenia, które jest synchronizowane, przebiega dokładnie tak samo jak tworzenie każdego innego zgłoszenia – wystarczy wybrać formularz BIMcollab issue i skonfigurowany rzut.

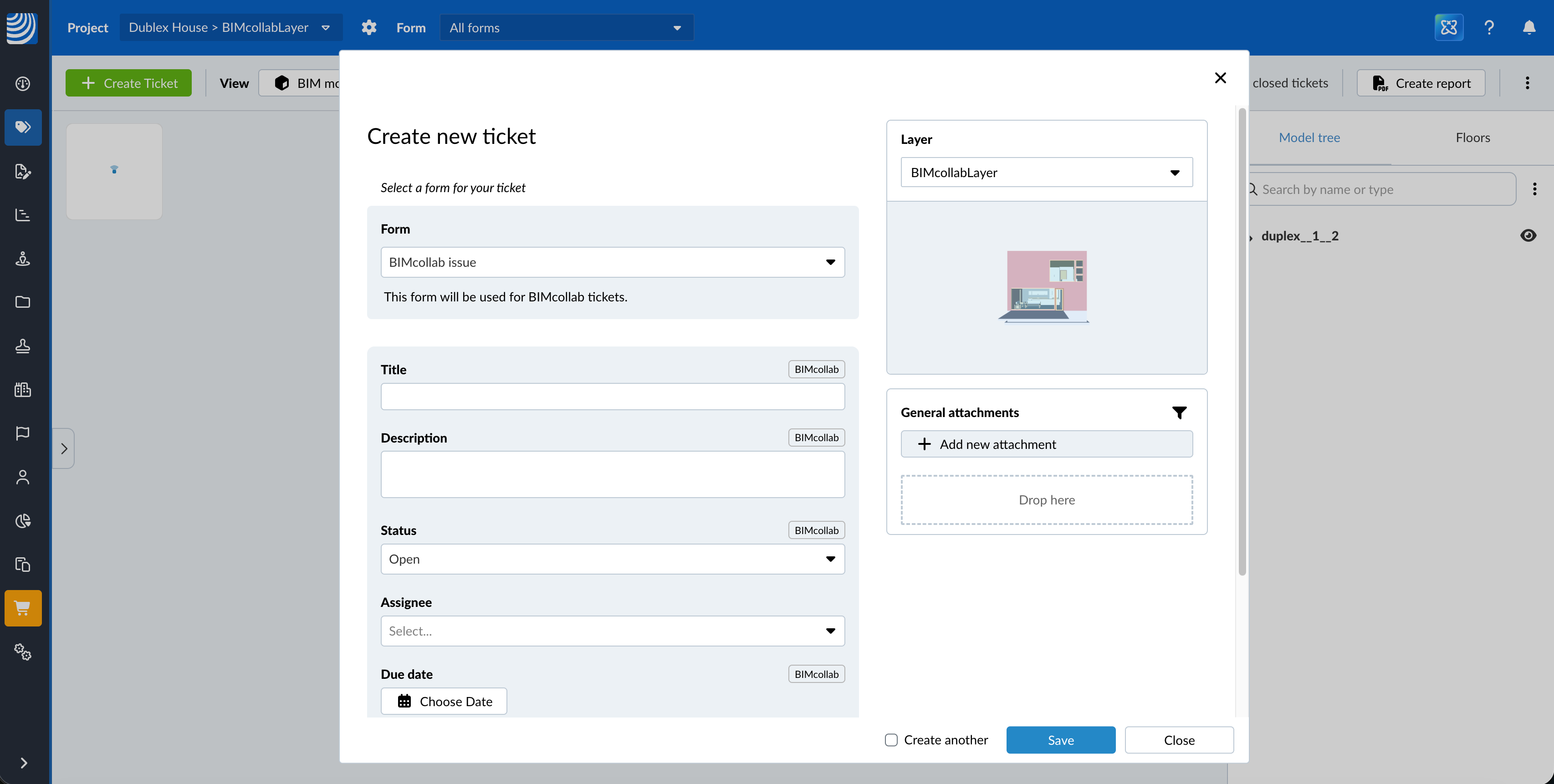

Wybór formularza BIMcollab issue podczas tworzenia zgłoszenia:

Pola BIMcollab tylko do odczytu nie są wyświetlane podczas tworzenia zgłoszenia. Pojawiają się w zgłoszeniu, gdy pierwsza synchronizacja dostarczy dla nich wartości.

Więcej informacji w Proszę utworzyć Zadania.

Co jest zapisywane w zgłoszeniu

Miejsce utworzenia zgłoszenia decyduje o tym, co zostanie z nim zapisane, a tym samym co otrzyma BIMcollab:

Zgłoszenie bez pinezki również jest synchronizowane z BIMcollab. W aplikacji internetowej nie można później dodać zrzutu, punktu widzenia ani pinezki.

Zrzut modelu

Zgłoszenia utworzone w widoku modelu BIM zapisują dodatkowo zrzut – obraz modelu w takiej postaci, w jakiej wyglądał w danym momencie. Jest tworzony automatycznie i nie można go wykonać ponownie ani edytować.

Zrzut zawiera zaznaczone i wyróżnione elementy, przekroje, pomiary oraz informację o tym, które obiekty były widoczne lub ukryte. Nie zawiera pinezek zgłoszeń.

Zrzut jest wyświetlany na tej samej karcie co pozycja zgłoszenia, a nie w dzienniku. Kliknij go, aby otworzyć go na pełnym ekranie. Na jedno zgłoszenie przypada zawsze tylko jeden zrzut.

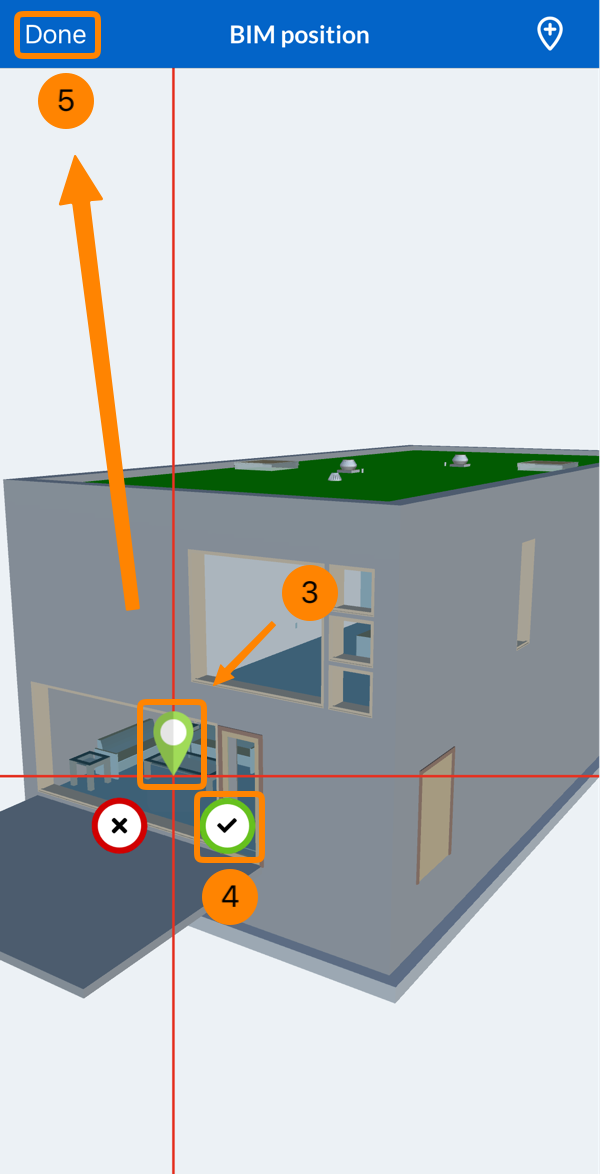

Dodawanie pozycji BIM później (urządzenia mobilne)

W systemach iOS i Android można dodać pozycję do zgłoszenia utworzonego bez pozycji, o ile znajduje się ono na rzucie z modelem BIM. Powoduje to również zapisanie zrzutu i punktu widzenia.

Aby dodać pozycję BIM:

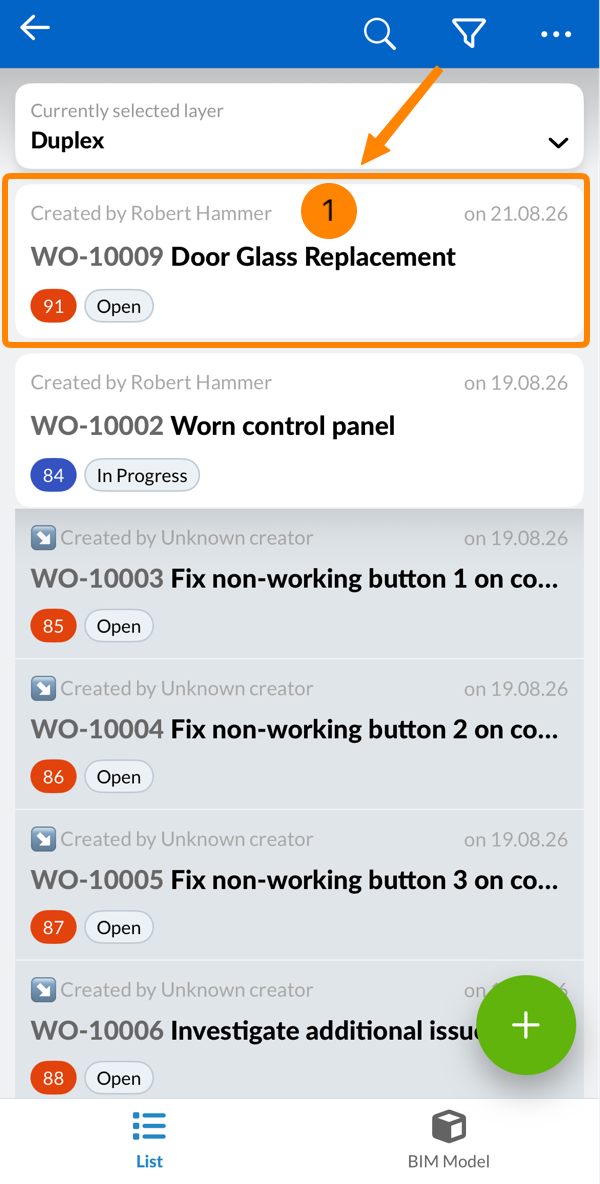

1. Otwórz zgłoszenie

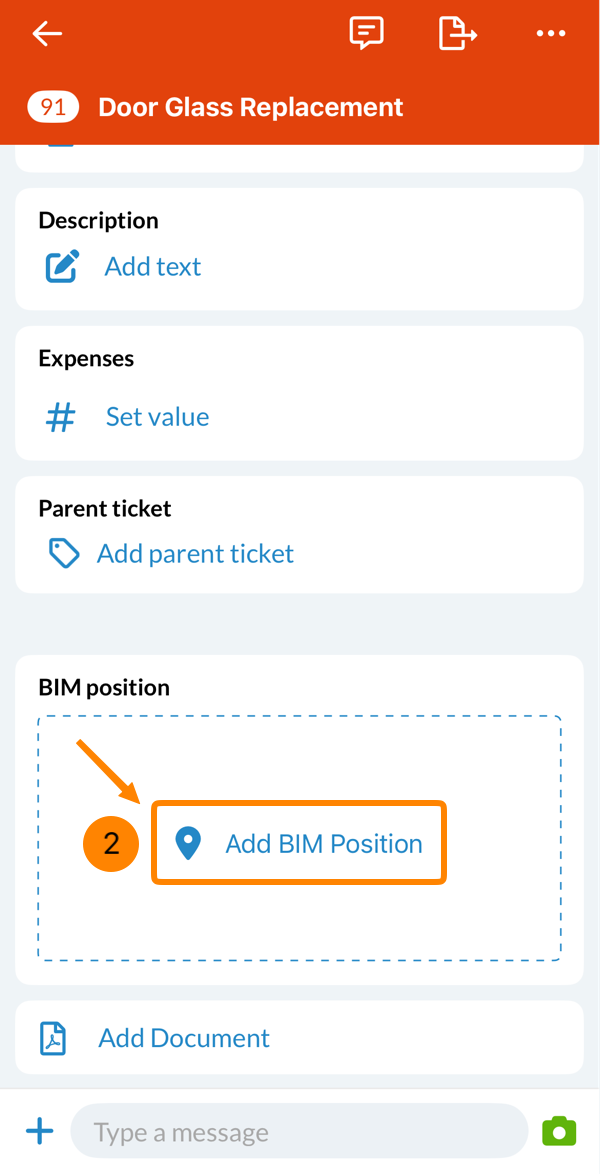

2. Dotknij Dodaj pozycję BIM

3. Przeciągnij pinezkę w wybrane miejsce
4. Dotknij zielonego znacznika ✔, aby potwierdzić pozycję
5. Dotknij Gotowe


Wyświetlanie zgłoszenia w modelu BIM

Zgłoszenie utworzone w widoku modelu BIM zapisuje dokładny widok osoby, która je utworzyła. Pokaż w modelu przywraca ten widok: pozycję kamery, informację o tym, które elementy były widoczne i ukryte, przekroje oraz zaznaczone obiekty. Wszystkie aktualnie ustawione zaznaczenia, przekroje i filtry zostają wyczyszczone.

Aby otworzyć zgłoszenie w modelu:

1. Otwórz zgłoszenie z listy

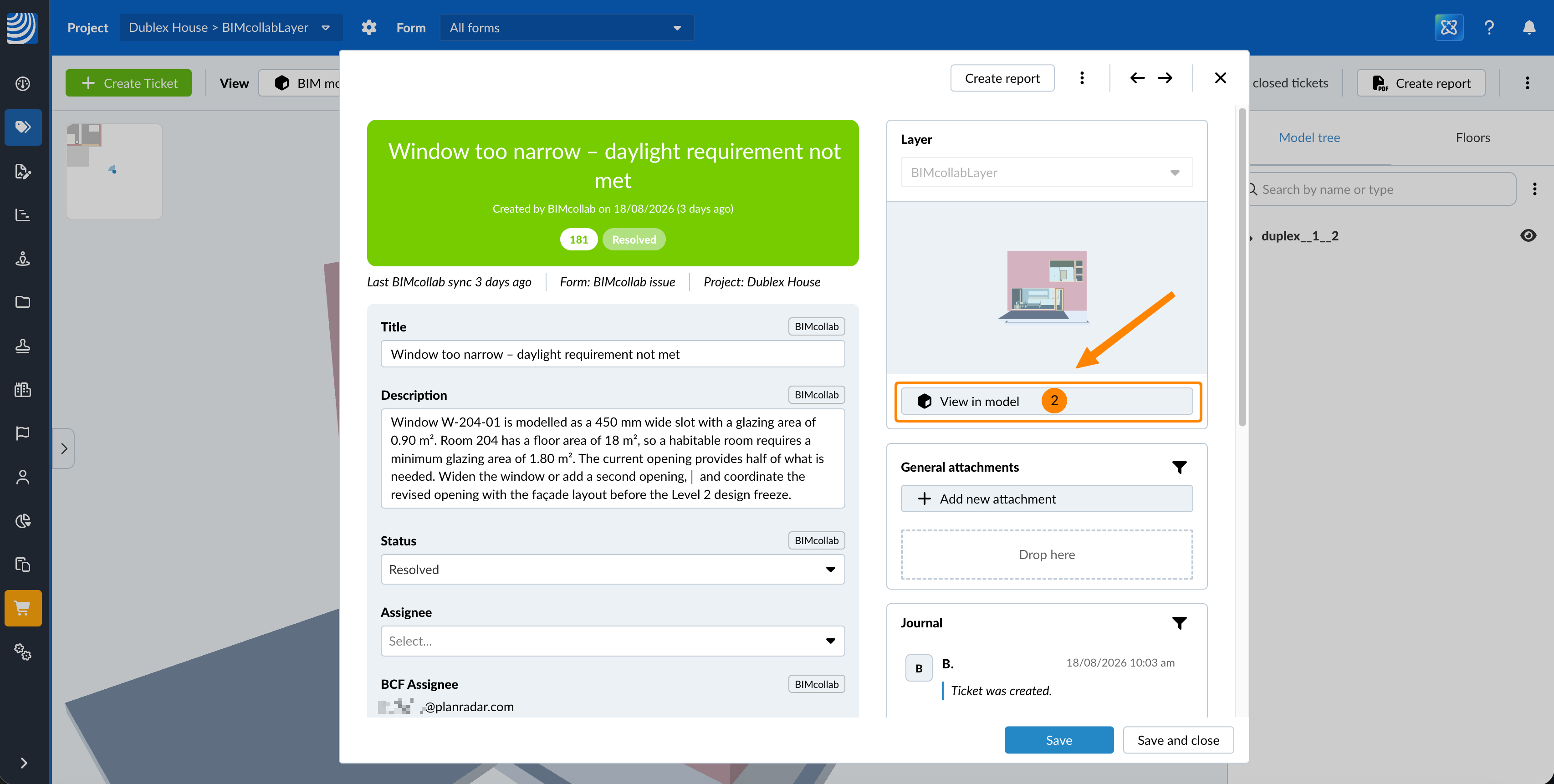

2. Kliknij Pokaż w modelu


Zgłoszenie bez zapisanej pozycji otwiera model w widoku domyślnym.

Sposób otwierania zgłoszeń oraz obsługi ich pinezek w widoku BIM opisano w Bilety Widok BIM.

Usuwanie zsynchronizowanego zgłoszenia

Usunięcie zsynchronizowanego zgłoszenia w PlanRadar powoduje również usunięcie odpowiadającego mu tematu w BIMcollab.

Jeśli temat zostanie usunięty w BIMcollab, zgłoszenie PlanRadar również zostanie usunięte przy następnej synchronizacji. Pozostaje ono zachowane tylko wtedy, gdy połączenie korzysta z priorytetu synchronizacji Zmiany w PlanRadar nadpisują zmiany w BIMcollab, a zgłoszenie zostało w międzyczasie edytowane w PlanRadar.

Jak działa synchronizacja

Synchronizacja dotyczy zgłoszeń, które korzystają z formularza BIMcollab issue i znajdują się na połączonym rzucie BIM. Gdy takie zgłoszenie zostanie zsynchronizowane, ta sama usterka pozostaje aktualna po obu stronach. Poniższe sekcje opisują, które pola są przenoszone, kiedy są przenoszone i co pozostaje niezmienne przez cały czas istnienia zgłoszenia.

Pola i kierunek synchronizacji

Formularz BIMcollab issue zawiera dwa rodzaje pól: pola synchronizowane w obu kierunkach oraz pola, którymi zarządza i które wypełnia BIMcollab.

Nic więcej nie jest synchronizowane – ani własne pola niestandardowe, ani pola niestandardowe po stronie BIMcollab, ani komentarze i notatki w żadnym z systemów.

• Pole Wykonawca zadania w PlanRadar nigdy nie jest wysyłane do BIMcollab. Działa to odwrotnie: gdy synchronizacja przekaże z BIMcollab osobę odpowiedzialną, której adres e-mail odpowiada uczestnikowi projektu, ten uczestnik zostaje ustawiony jako wykonawca zadania w PlanRadar. Sam adres e-mail jest zawsze przechowywany w polu tylko do odczytu BCF Assignee.
• Pola, którymi zarządza BIMcollab, są w PlanRadar tekstem tylko do odczytu i wyświetlają wartość dokładnie tak, jak przesyła ją BIMcollab. Po ich wypełnieniu przez synchronizację wartości pozostają widoczne nawet po rozłączeniu projektu.
• Puste pole w PlanRadar nigdy nie usuwa wartości w BIMcollab.

Oznaczenie BIMcollab

Oznaczenie BIMcollab wskazuje, za co odpowiada integracja. Pojawia się w dwóch miejscach, za każdym razem w innym zakresie.

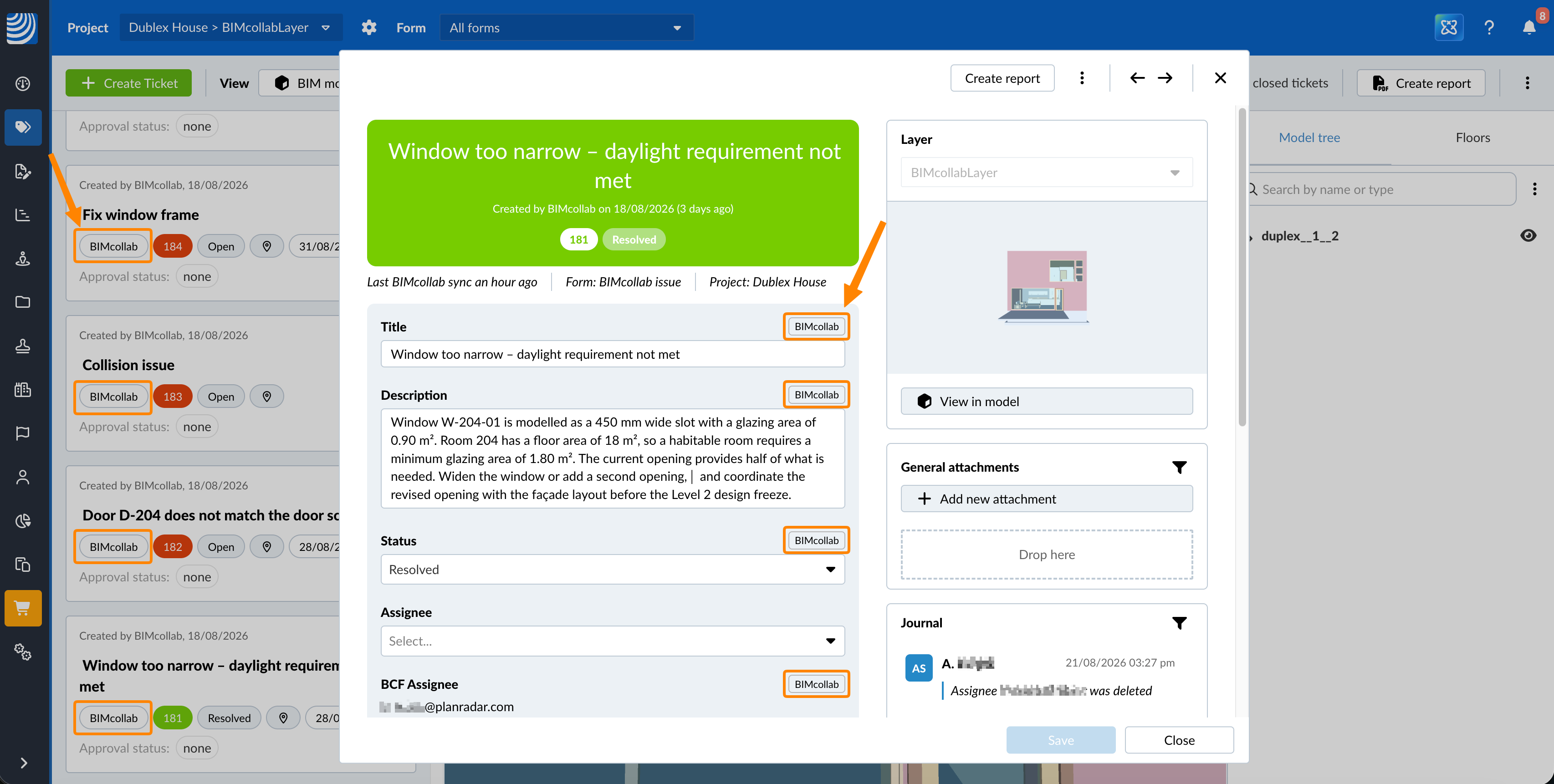

Oznaczenie BIMcollab przy polach zgłoszenia oraz przy zgłoszeniach na liście:

• W zgłoszeniu oznaczenie wskazuje pojedyncze pola: te synchronizowane w obu kierunkach oraz te tylko do odczytu, które wypełnia BIMcollab. Jest wyświetlane tylko wtedy, gdy projekt ma aktywne połączenie, a zgłoszenie znajduje się na połączonym rzucie – czyli tylko wtedy, gdy te pola są rzeczywiście synchronizowane.
• Na liście zgłoszeń oznaczenie dotyczy całego zgłoszenia. Pojawia się przy każdym zgłoszeniu korzystającym z formularza BIMcollab issue i wskazuje formularz, a nie aktywną synchronizację.

Sposób przekładania statusów

Status jest jedynym polem, którego wartości są przekładane, ponieważ BIMcollab zna tylko trzy statusy: Active, Resolved i Closed.

Ponieważ kilka statusów PlanRadar staje się statusem Active, synchronizacja z BIMcollab nigdy nie zastępuje bardziej precyzyjnego statusu PlanRadar. Zgłoszenie ustawione w PlanRadar na W toku pozostaje W toku. Zgłoszenie, które przychodzi z BIMcollab jako Active, jest tworzone ze statusem Otwarte.

Kiedy zmiany są synchronizowane

Każde zsynchronizowane zgłoszenie pokazuje, kiedy było ostatnio synchronizowane.

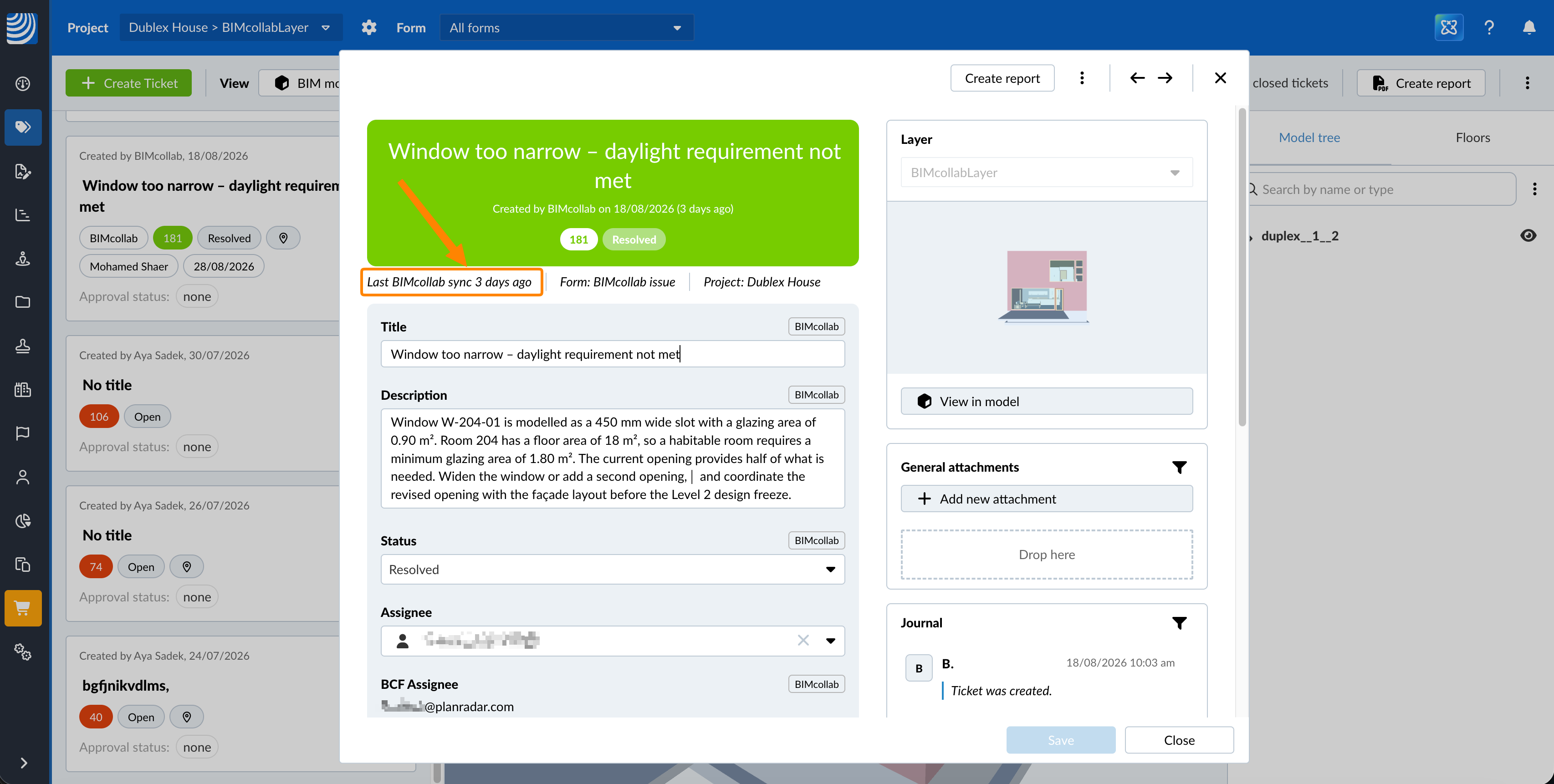

Informacje o synchronizacji w zgłoszeniu:

• Zmiany wprowadzone w PlanRadar są wysyłane do BIMcollab natychmiast, w tle. Nigdy nie trzeba czekać na BIMcollab ani niczego potwierdzać.
• Zmiany wprowadzone w BIMcollab docierają automatycznie co 4 godziny.
• Dopóki projekt jest rozłączony, nic nie jest synchronizowane. Zgłoszenia utworzone w międzyczasie są wysyłane do BIMcollab przy następnym połączeniu.
• Każda zmiana wysłana przez PlanRadar pojawia się w BIMcollab pod nazwą użytkownika, który zalogował się na potrzeby połączenia, niezależnie od tego, kto ją wprowadził.

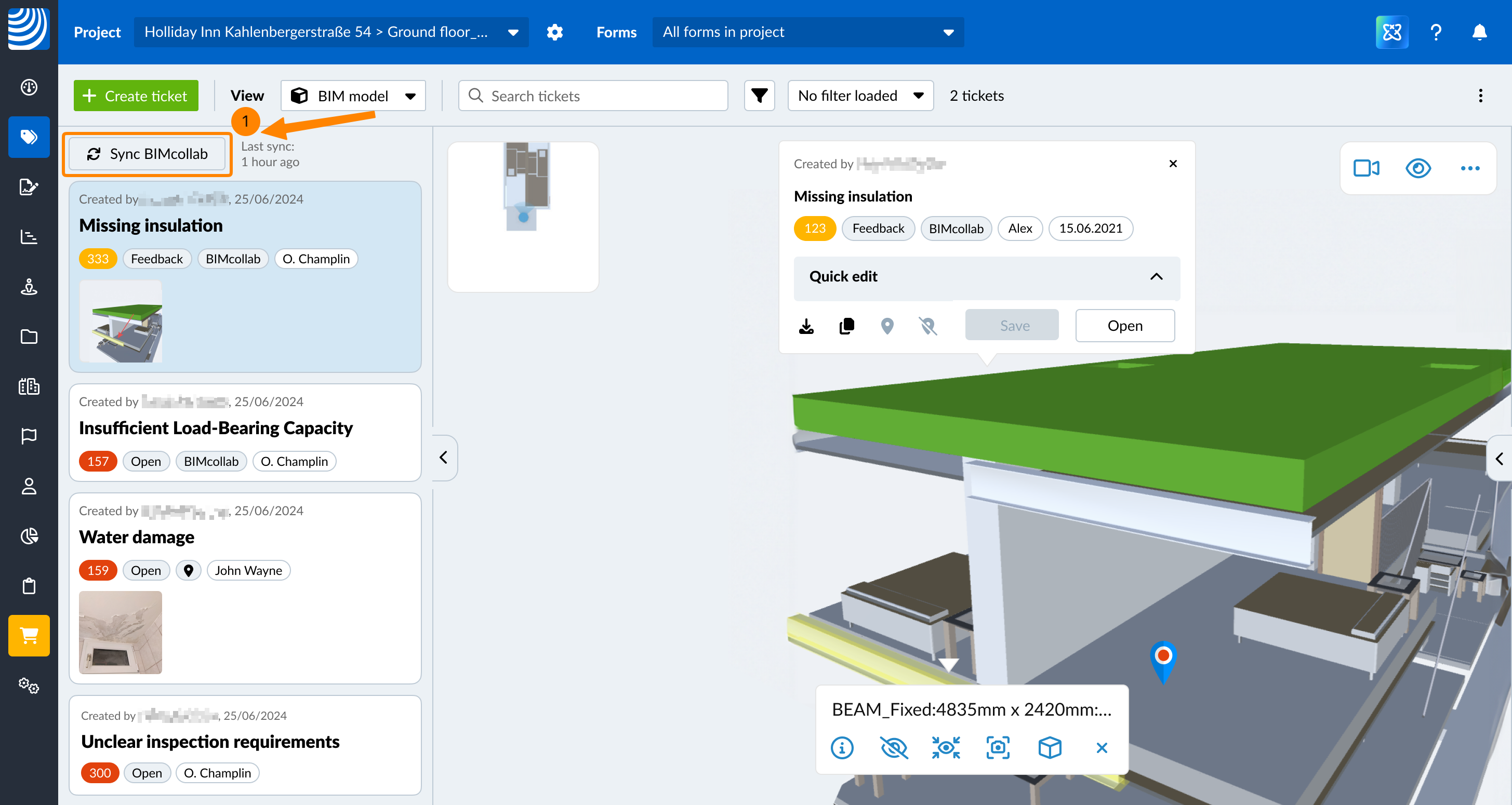

Aby natychmiast pobrać zmiany z BIMcollab:

1. Kliknij Synchronizuj BIMcollab


Przycisk Synchronizuj BIMcollab oraz czas ostatniej synchronizacji są widoczne na liście zgłoszeń, dopóki filtr formularzy jest ustawiony na wszystkie formularze lub na BIMcollab issue. W aplikacjach mobilnych nie ma synchronizacji ręcznej.

Ta sama synchronizacja ręczna jest dostępna na karcie Serwer BCF projektu. Więcej informacji w Łączenie serwera BCF w celu synchronizacji z BIMcollab.

Zgłoszenia utworzone w BIMcollab

Zgłoszenia utworzone w BIMcollab trafiają do PlanRadar na połączony rzut ze zrzutem i punktem widzenia z BIMcollab, ale bez pinezki – Pokaż w modelu przywraca punkt widzenia, lecz nie ma pinezki, do której można przejść.

Zmiany pochodzące z BIMcollab nie są przypisywane do konkretnego użytkownika PlanRadar. Zgłoszenie pokazuje Utworzone przez BIMcollab, zarówno na liście zgłoszeń, jak i w samym zgłoszeniu.

Czego nie można zmienić w zsynchronizowanym zgłoszeniu

• Rzut jest zablokowany. Zsynchronizowanego zgłoszenia nie można przenieść na inny rzut.
• Pozycji nie można usunąć.

Pinezkę można przesunąć. Powoduje to zapisanie nowego zrzutu i nowego punktu widzenia, a oba są wysyłane do BIMcollab przy następnej synchronizacji.
