Visualizador BIM

Visão geral

Use o BIM Viewer no PlanRadar ao trabalhar com modelos BIM. O visualizador permite mostrar ou ocultar elementos do modelo, visualizar propriedades IFC, medir distâncias, ângulos e áreas, criar seções e muito mais.

O PlanRadar também suporta o trabalho com modelos IFC federados, o que significa visualizar vários modelos IFC ao mesmo tempo. Para facilitar a navegação no modelo BIM, é possível alternar entre os modos de câmera livre e de caminhada. Além disso, um mapa de visão geral 2D permite ajustar rapidamente a sua posição e a orientação da câmera.

Leia mais sobre Suporte BIM no PlanRadar.

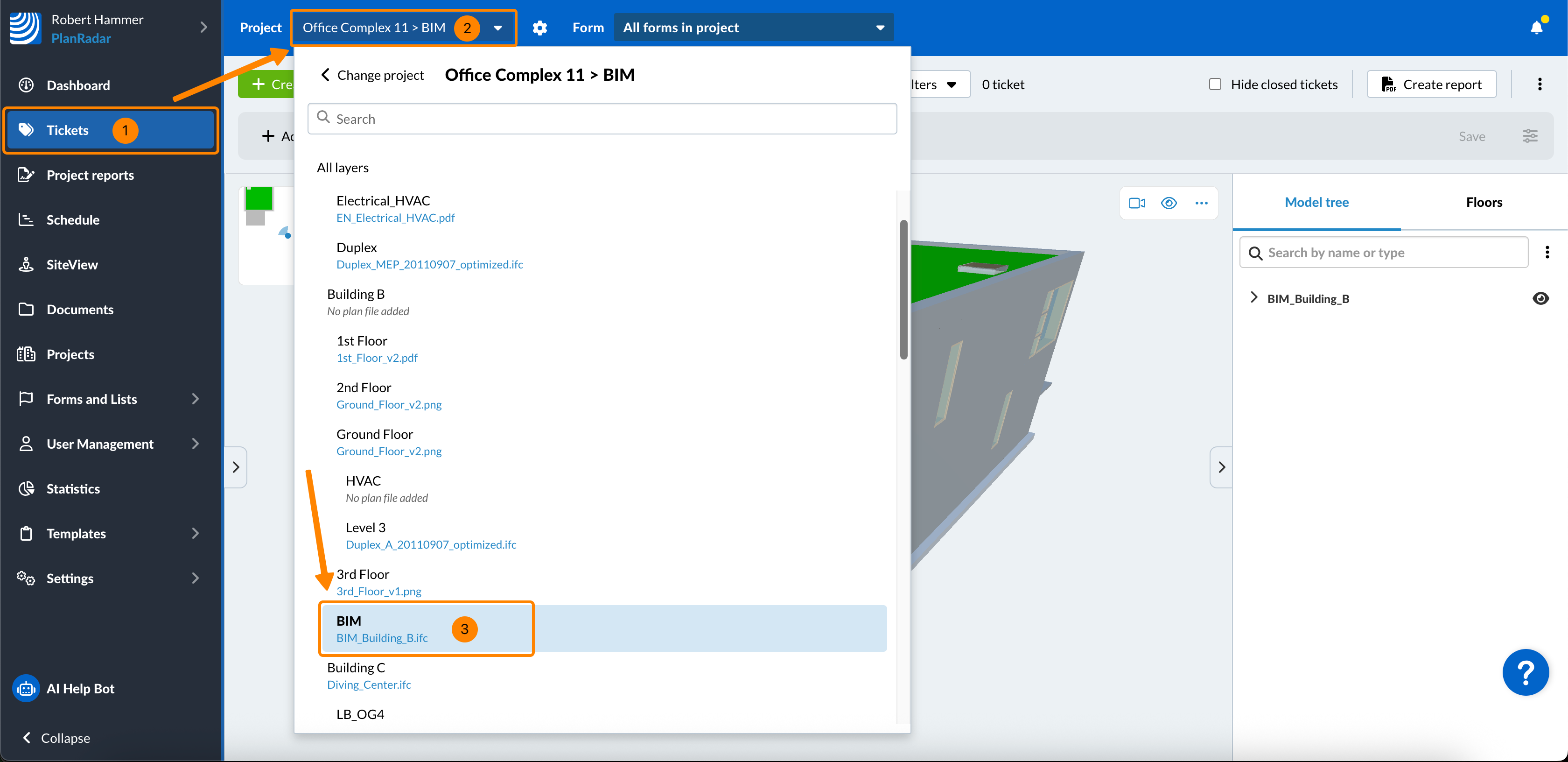

Como acessar o visualizador BIM

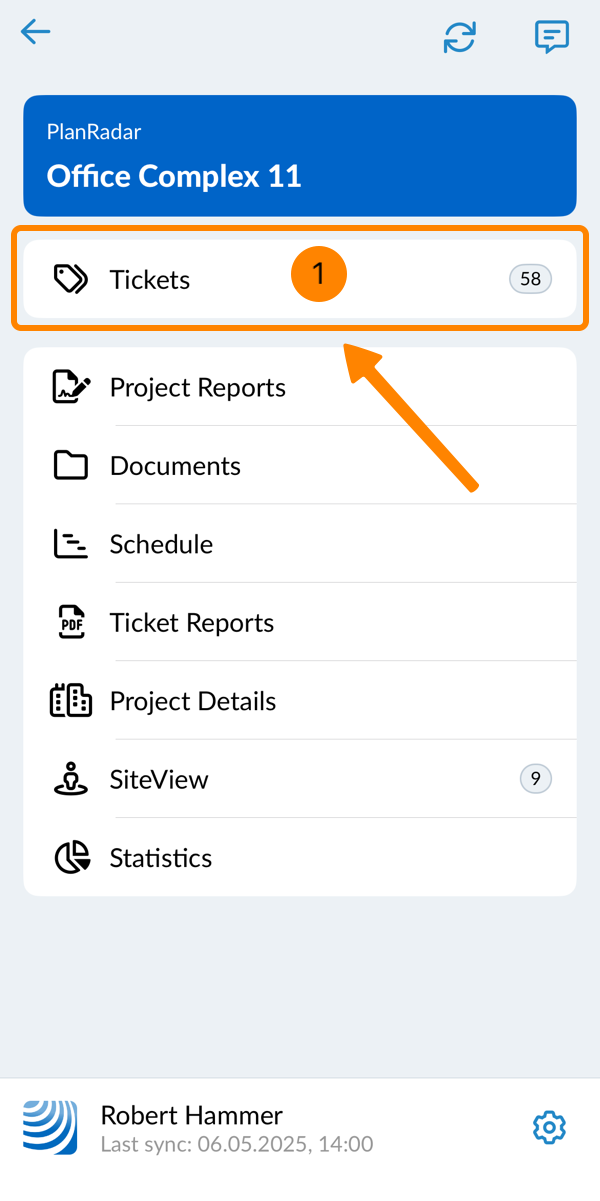

1. Clique em Tickets
2. Abra o menu suspenso Project
3. Selecione o projeto e a camada

4. Clique em BIM model no menu suspenso View


Modelo de árvore e pisos

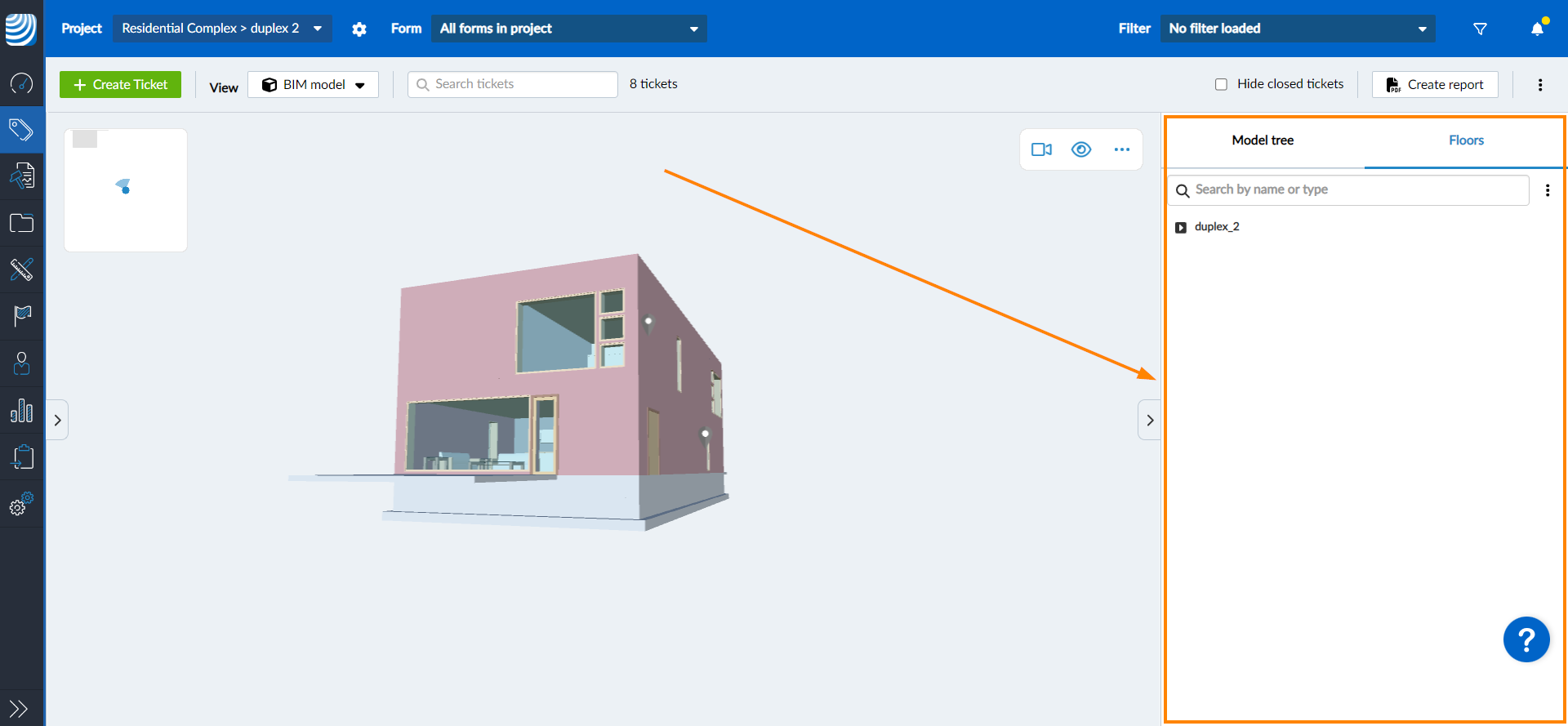

A barra lateral direita na visualização do modelo BIM tem duas guias: Model tree (Árvore do modelo) lista os componentes do modelo como uma árvore e Floors (Pisos) lista todos os níveis do modelo com uma visualização do plano.

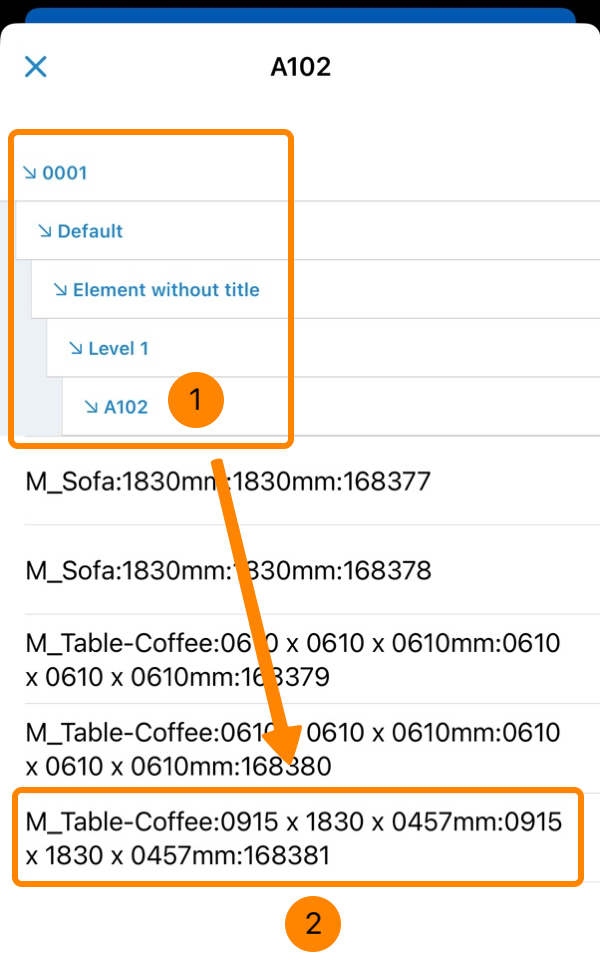

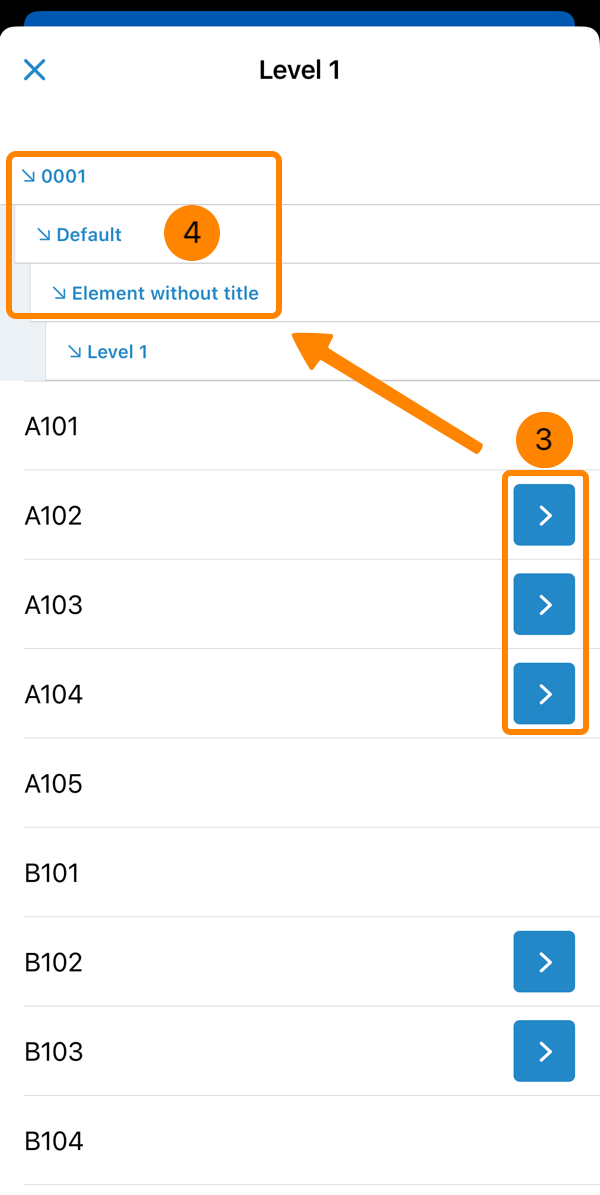

Árvore modelo

A árvore do modelo mostra os componentes do modelo como uma árvore, de acordo com o padrão IFC.

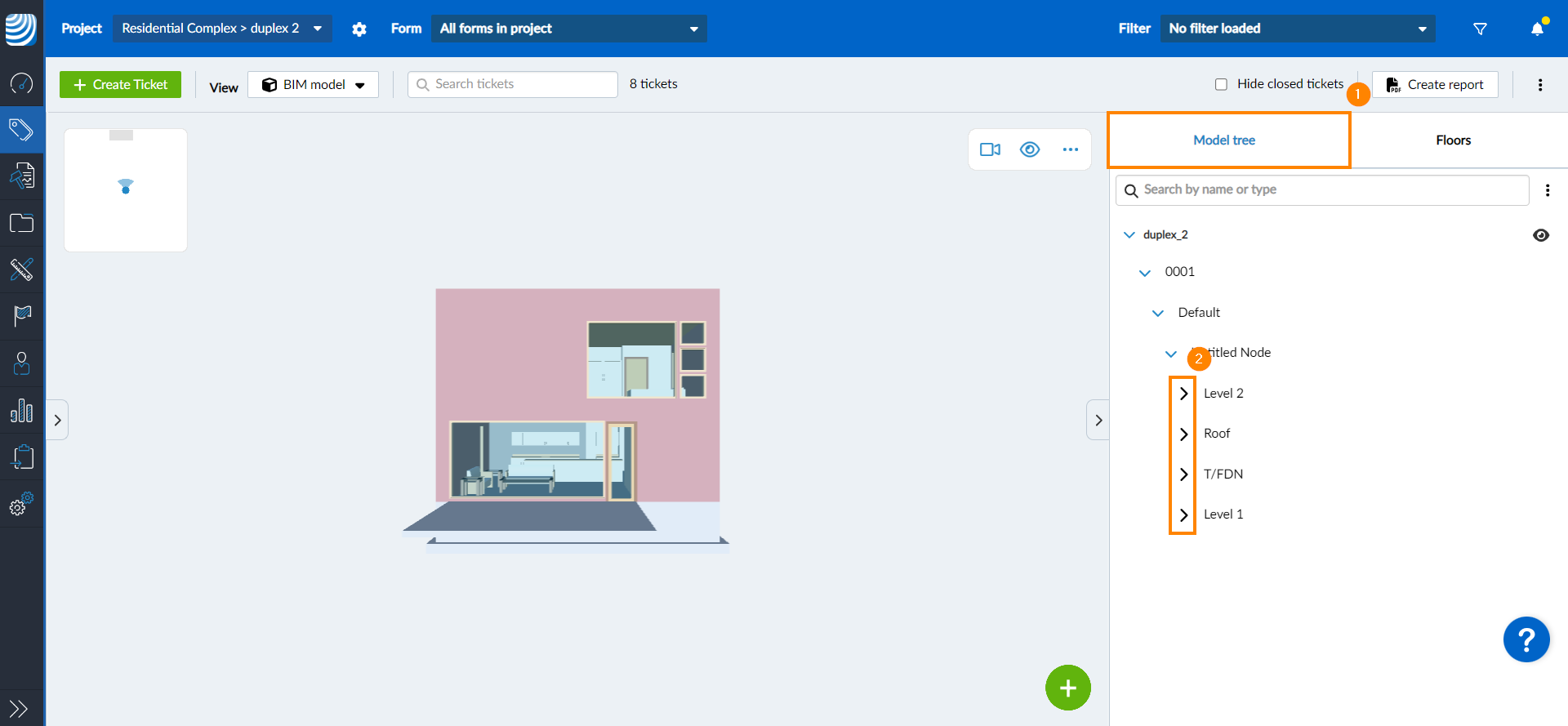

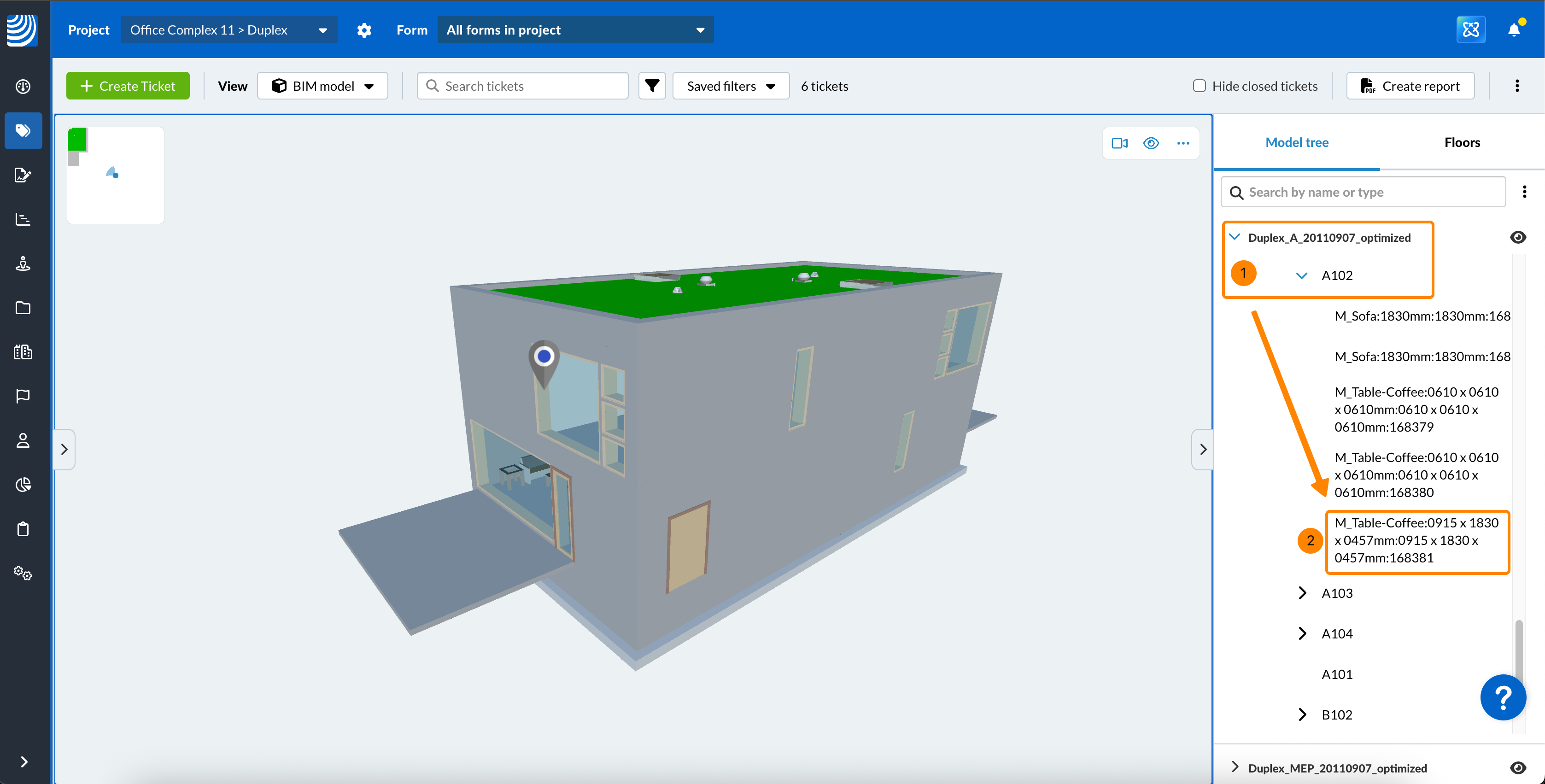

Para visualizar a árvore de modelos:

1. Clique em Árvore de modelos
2. Clique na seta lateral ao lado do componente para expandi-lo e revelar os elementos relacionados.

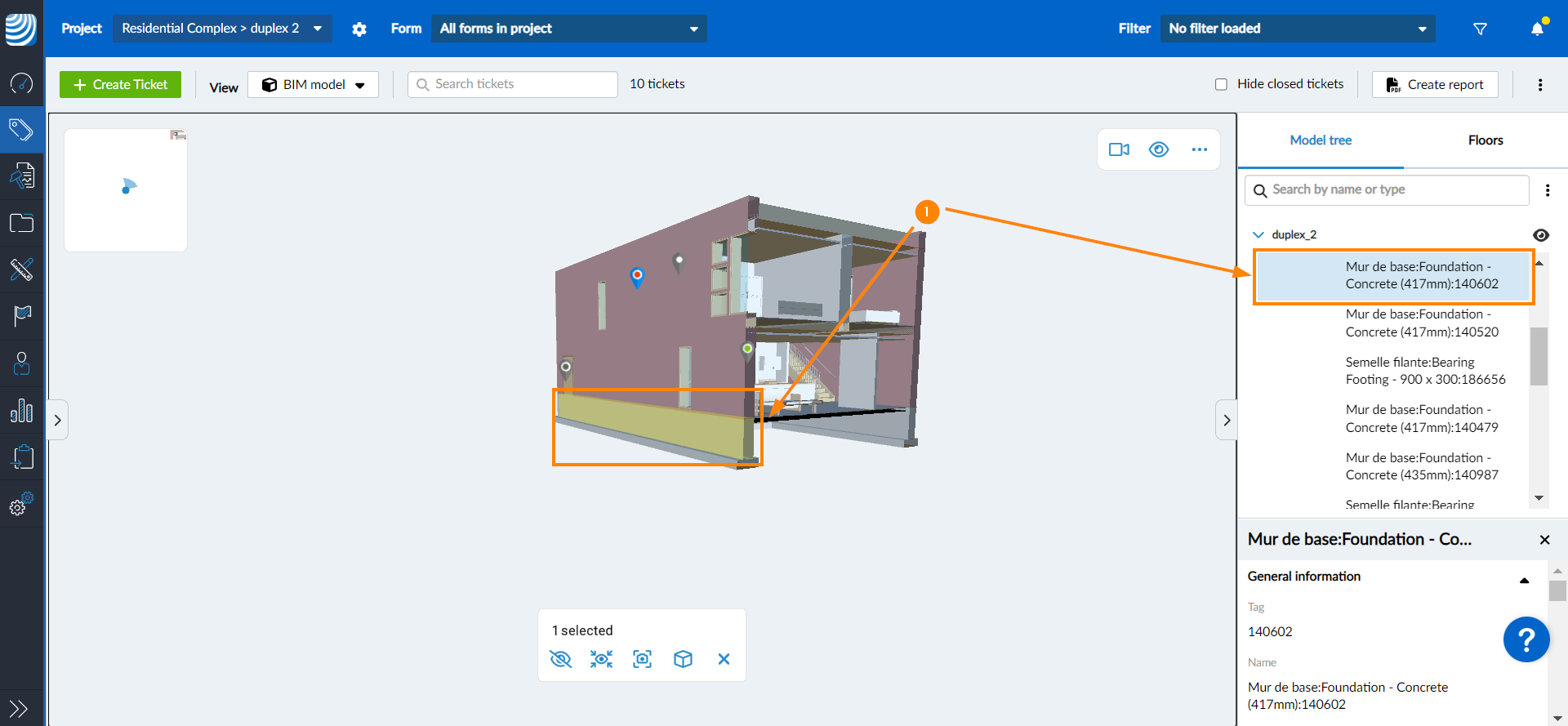

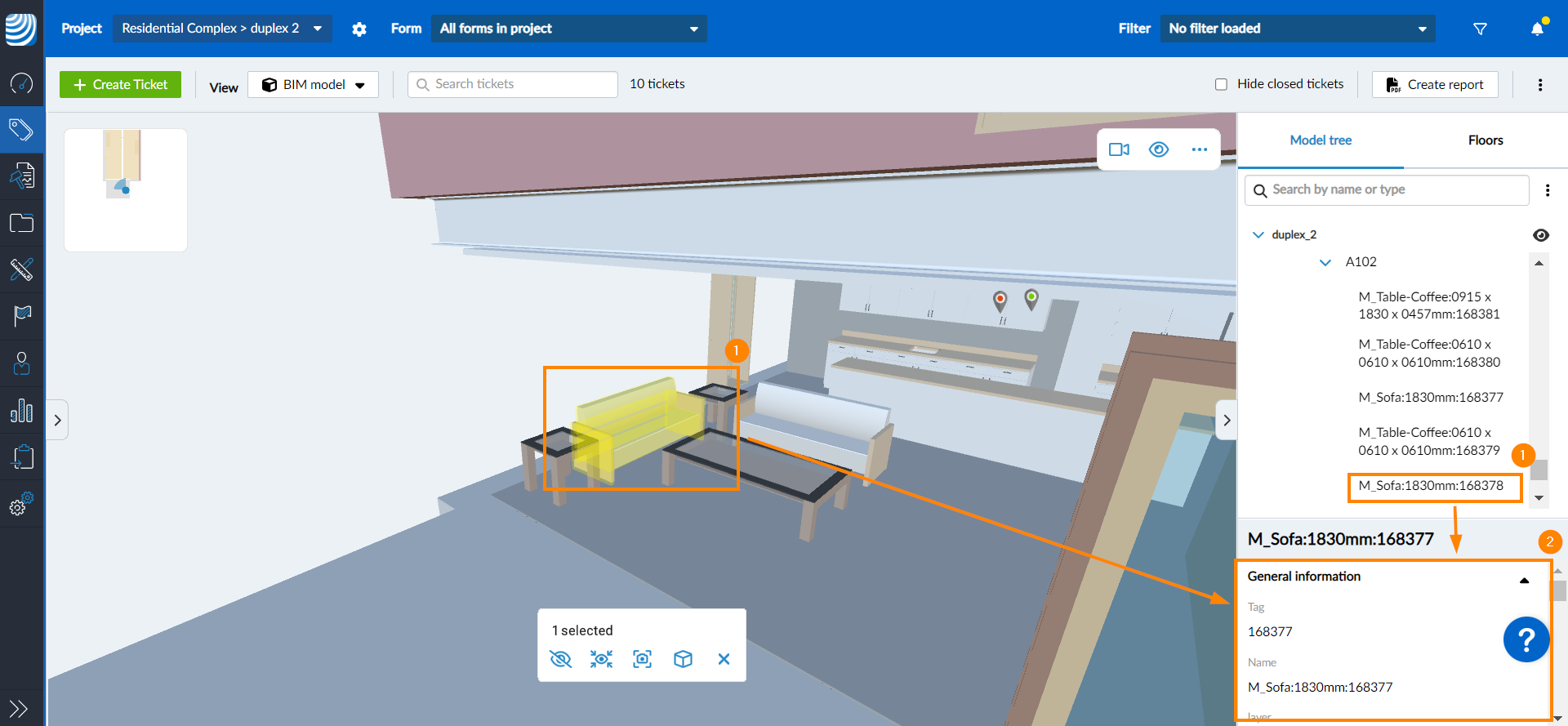

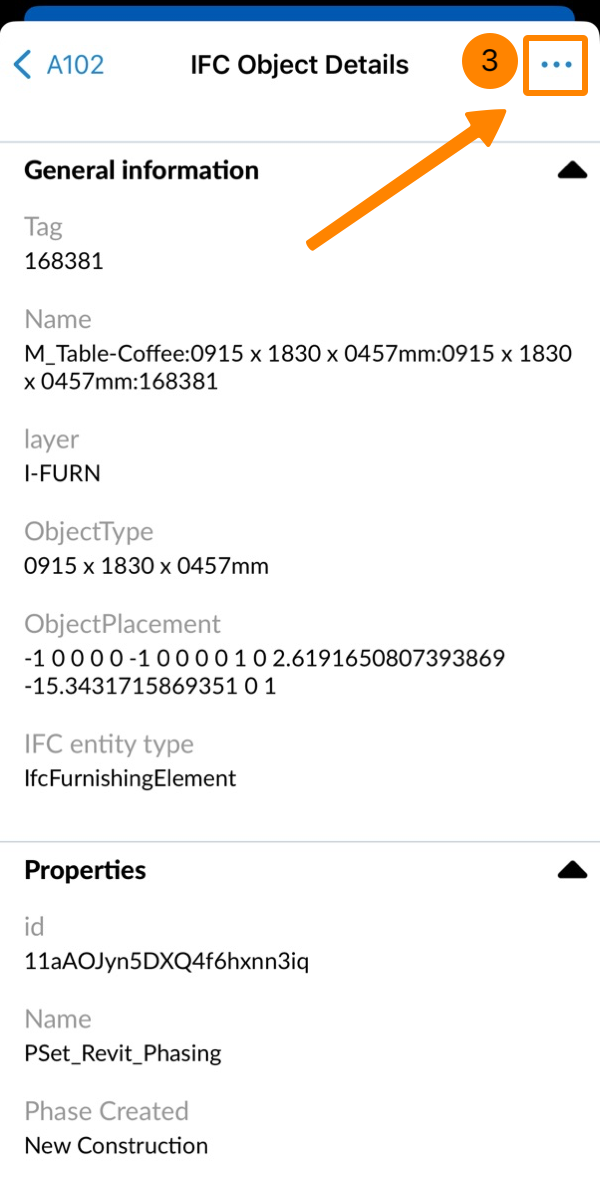

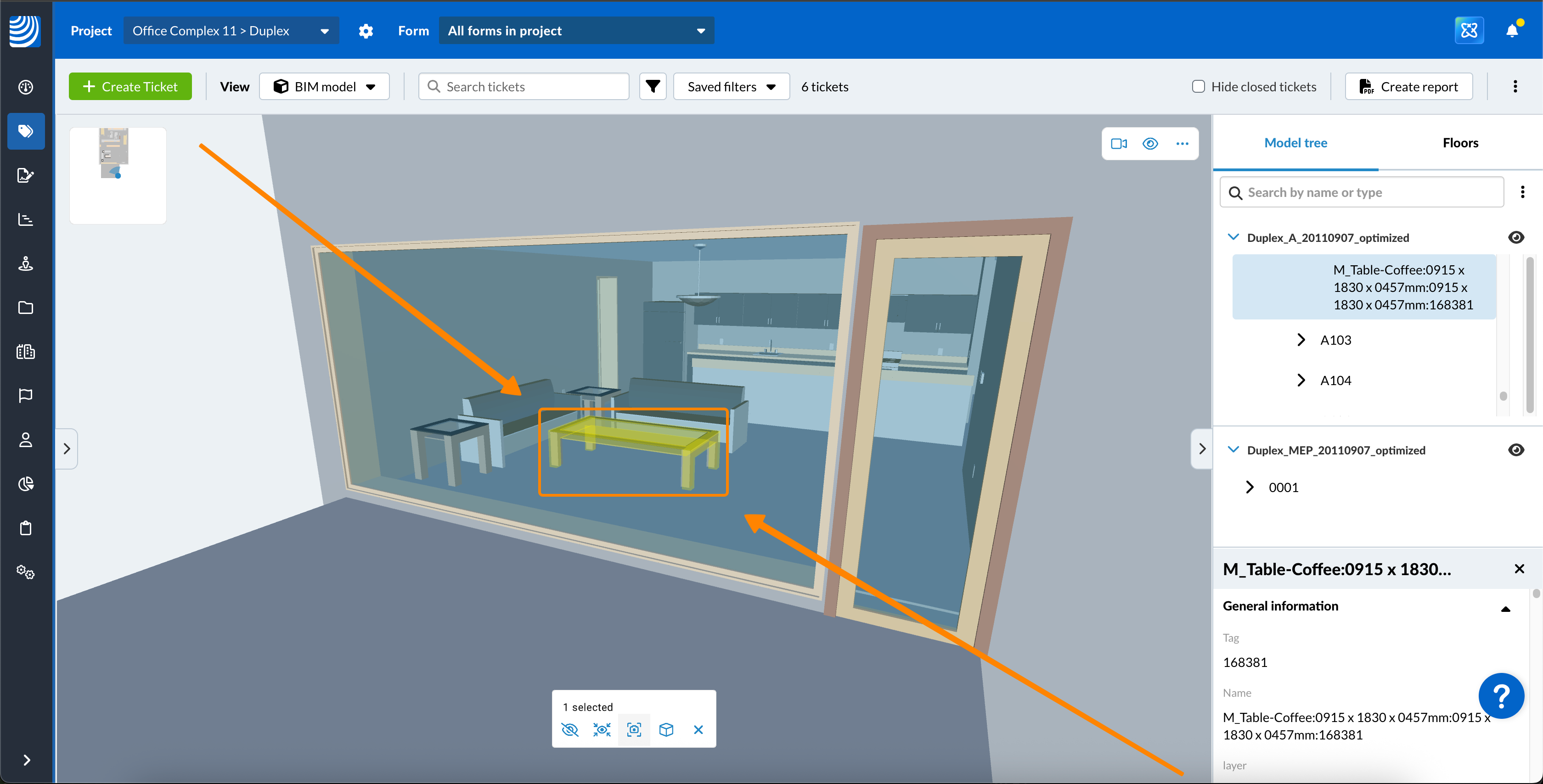

Mostrar propriedades do elemento

Para mostrar as propriedades IFC de um elemento:

1. Clique no elemento na árvore do modelo ou na visualização 3D
2. As propriedades IFC serão exibidas na barra lateral sob a árvore do modelo

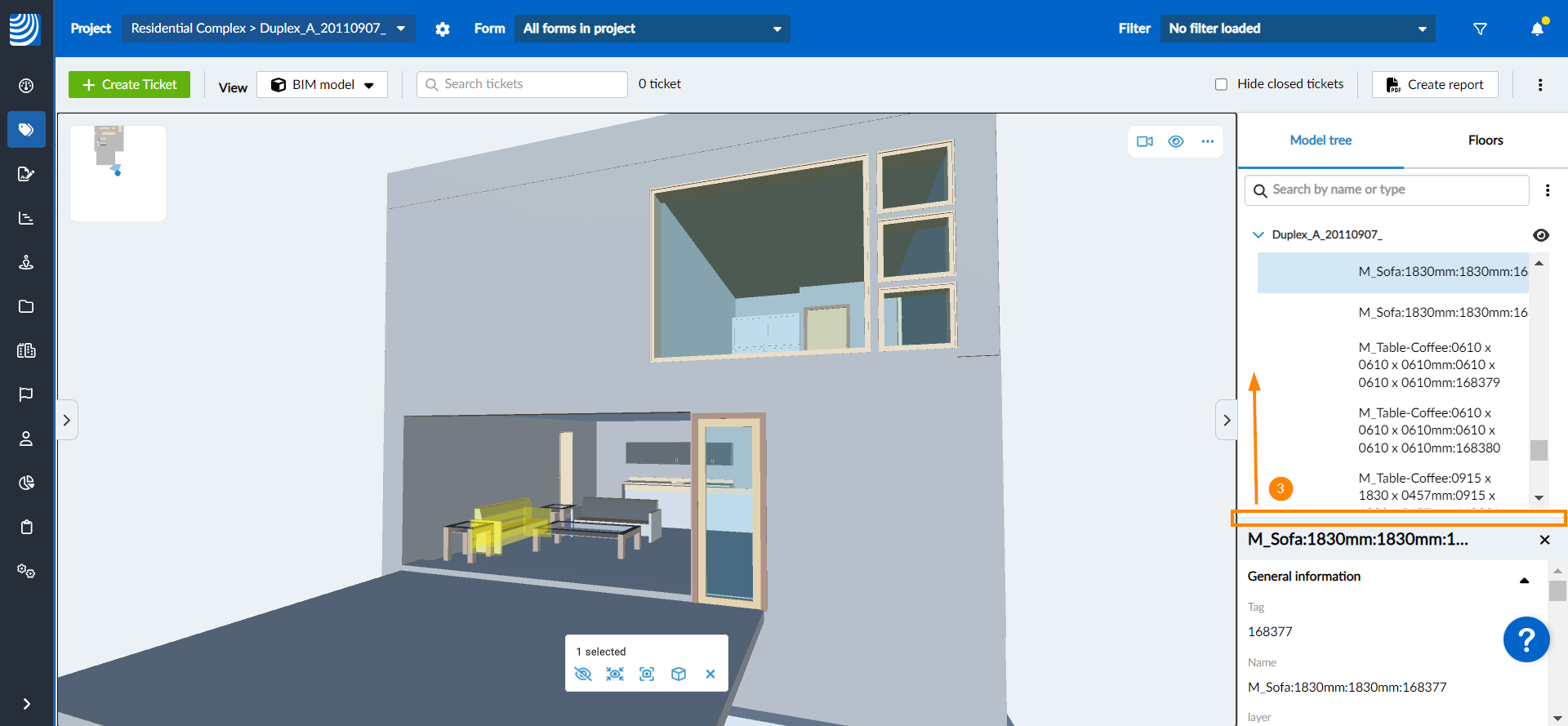

3. Opcional: arraste a parte superior do painel de propriedades para redimensioná-lo

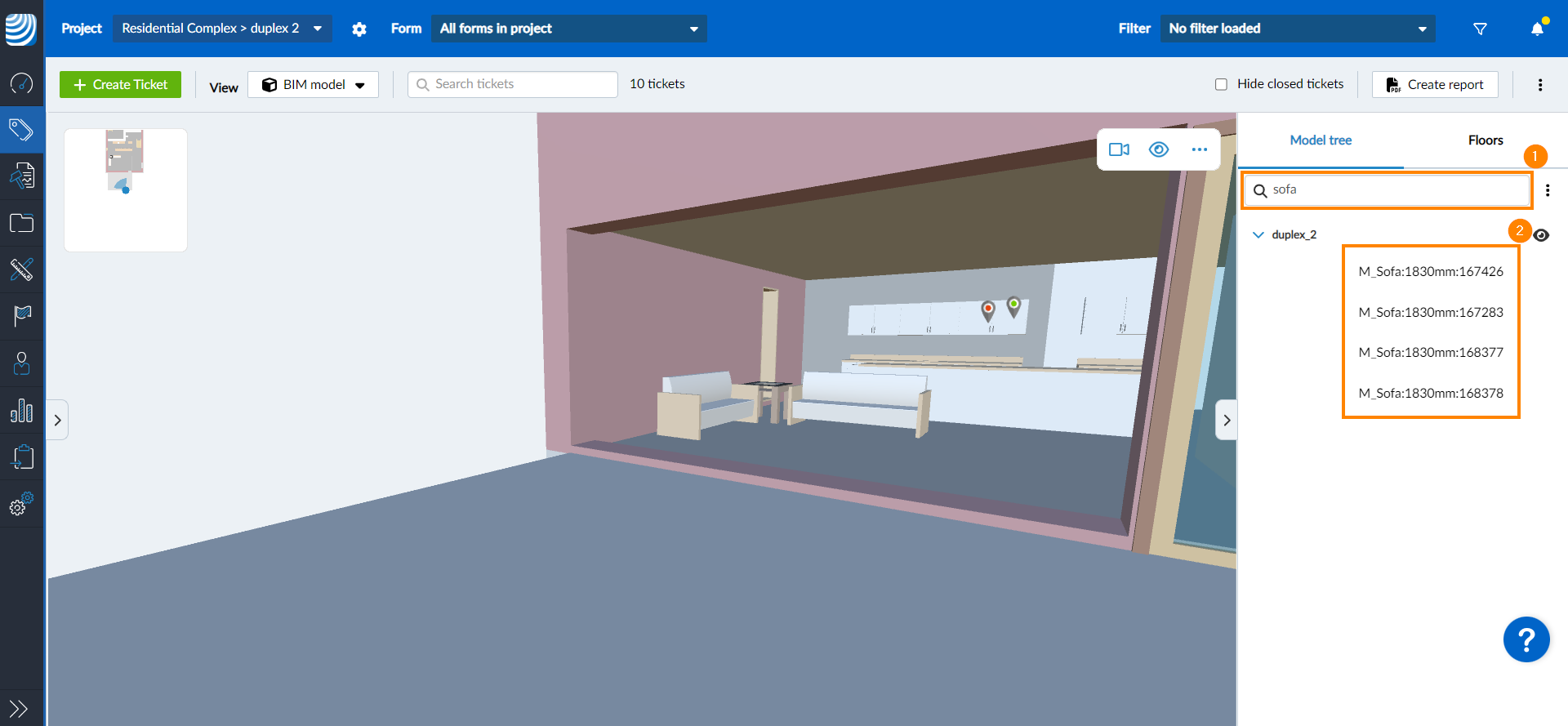

Pesquisar um elemento

O senhor pode encontrar um elemento pesquisando-o na árvore de modelos. Para procurar um elemento:

1. Digite o nome do elemento na barra de pesquisa
2. Os elementos que correspondem à frase de pesquisa aparecerão na árvore do modelo


Pisos

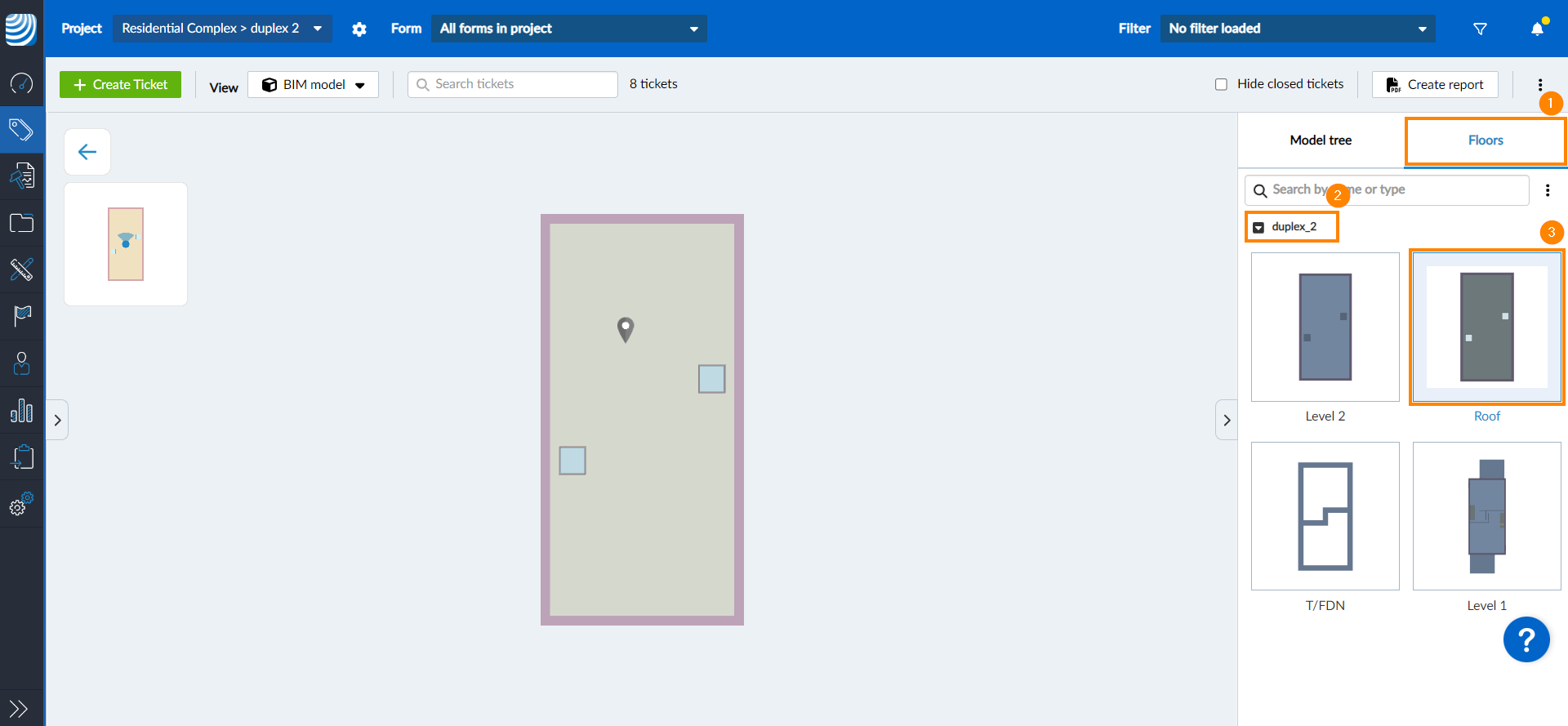

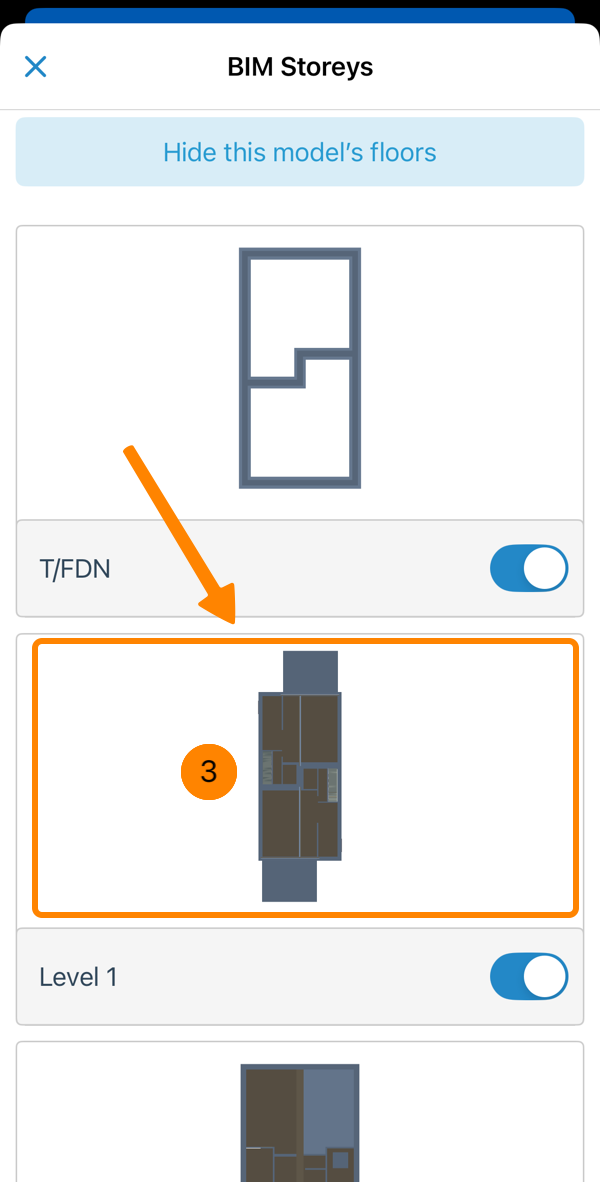

A seção de andares lista todos os andares do modelo com uma visualização do plano. Para mostrar um andar em uma visualização de plano ortográfico:

1. Clique em Floors
2. Clique no nome do modelo para expandi-lo e mostrar os diferentes andares
3. Clique no piso que deseja visualizar em uma vista ortográfica do plano

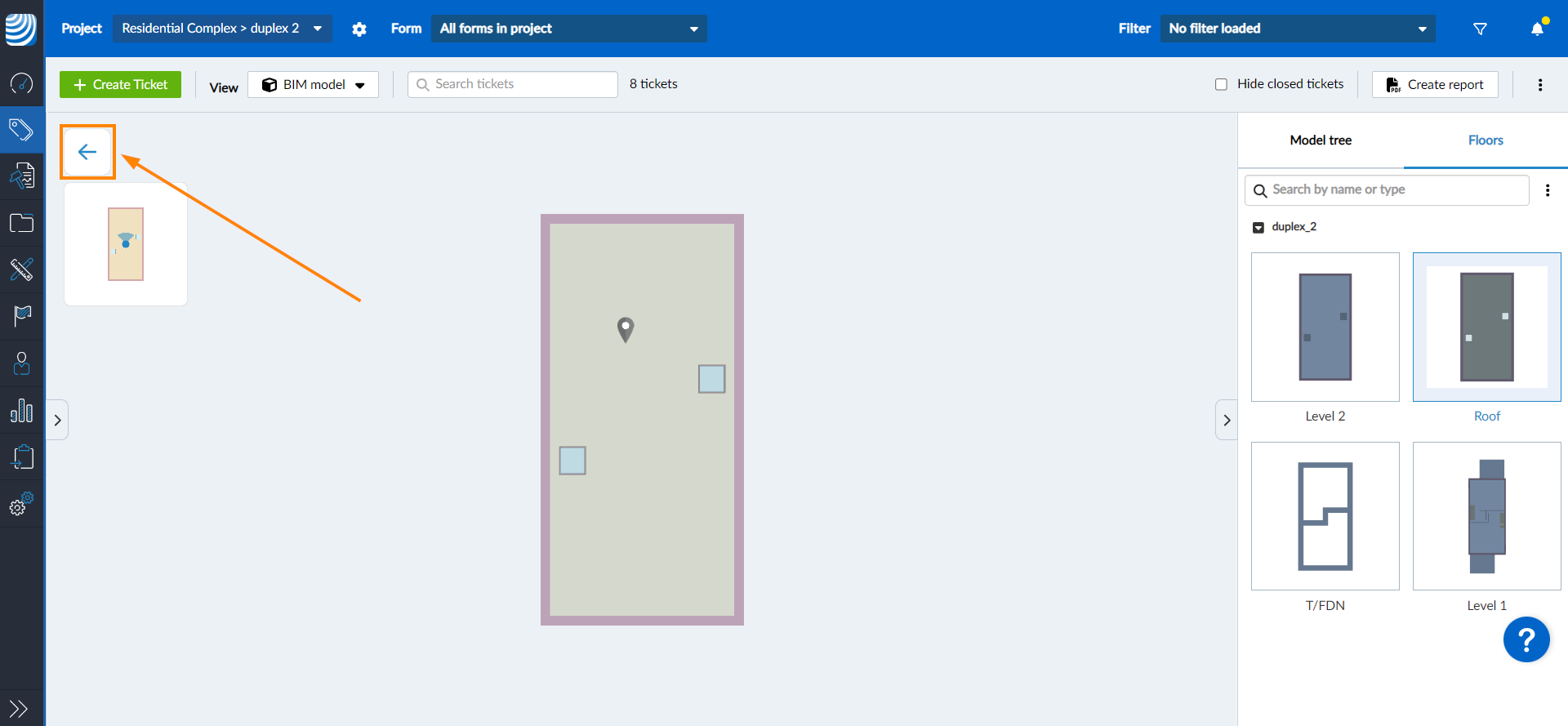

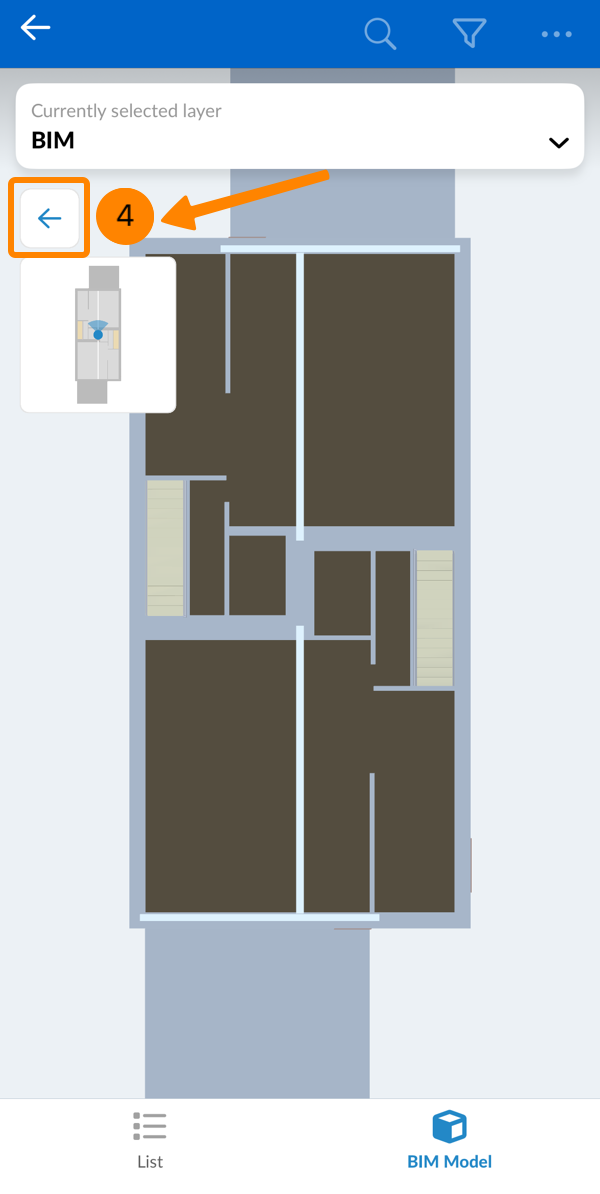

4. Para voltar a exibir o modelo 3D, clique no botão back


Navegação com câmera

O modelo 3D é inicialmente exibido de frente. Há três outras visualizações predefinidas para visualizar rapidamente o modelo inteiro da esquerda, da direita ou de cima.

Inicialmente, o usuário está no modo de câmera livre, o que lhe permite voar pelo modelo e pelos elementos. É possível alternar para o modo de caminhada a qualquer momento para ativar a gravidade e a colisão com a parede, o que permite uma melhor navegação em ambientes internos, como o senhor deve estar familiarizado nos jogos para PC.

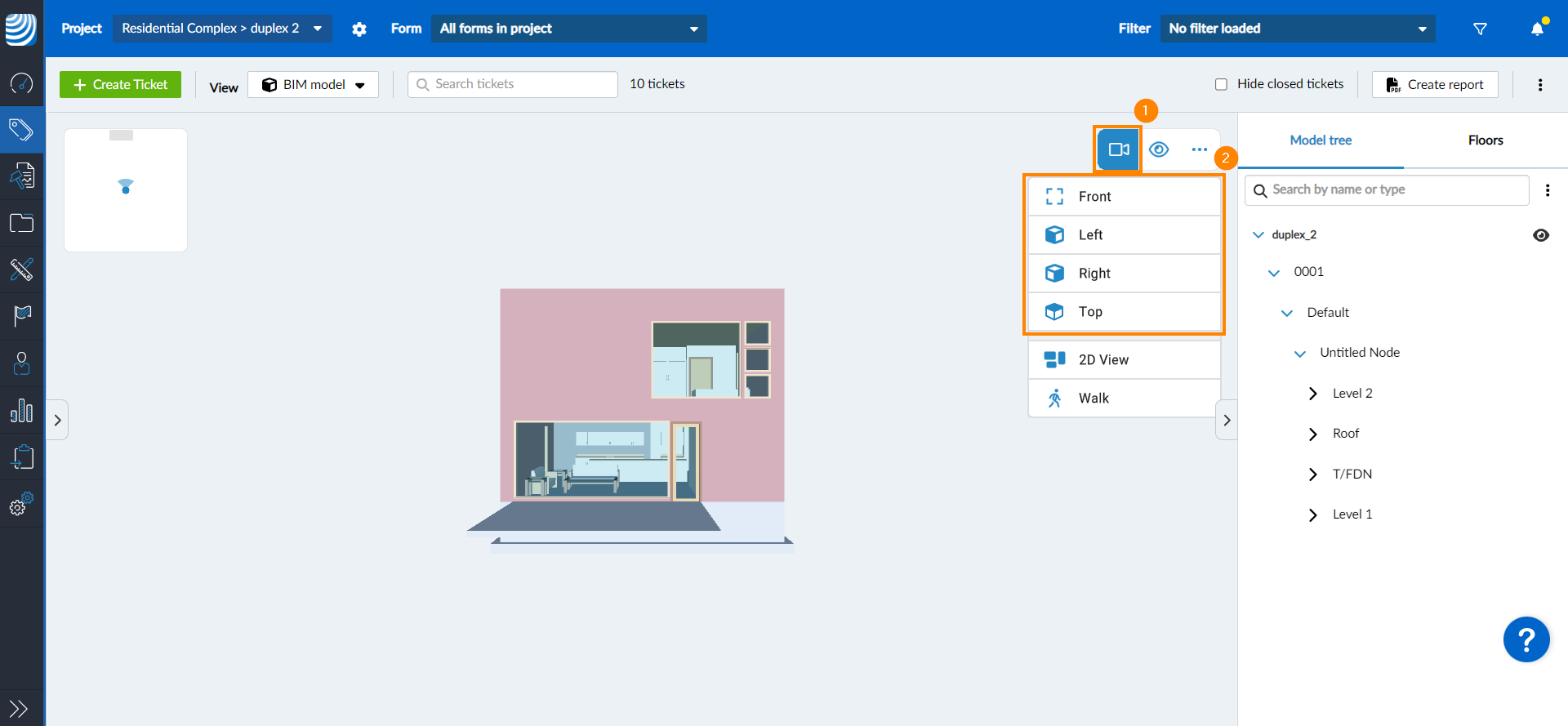

Selecionar uma orientação de visualização predefinida

Para visualizar o modelo inteiro de frente, à esquerda, à direita ou de cima:

1. Clique no ícone da câmera
2. Clique em Front, Left, Right, ou Top


Modo de câmera livre

O modo de câmera livre permite que o senhor voe pelo modelo e pelos elementos. Para navegar no modo de câmera livre, é possível usar as setas e as teclas WASD do teclado, bem como o mouse/touchpad ou uma tela sensível ao toque.

É melhor usar uma combinação de controles de mouse e teclado, se disponível.

O senhor precisa clicar no visualizador BIM pelo menos uma vez antes de ativar os controles do teclado para o visualizador.

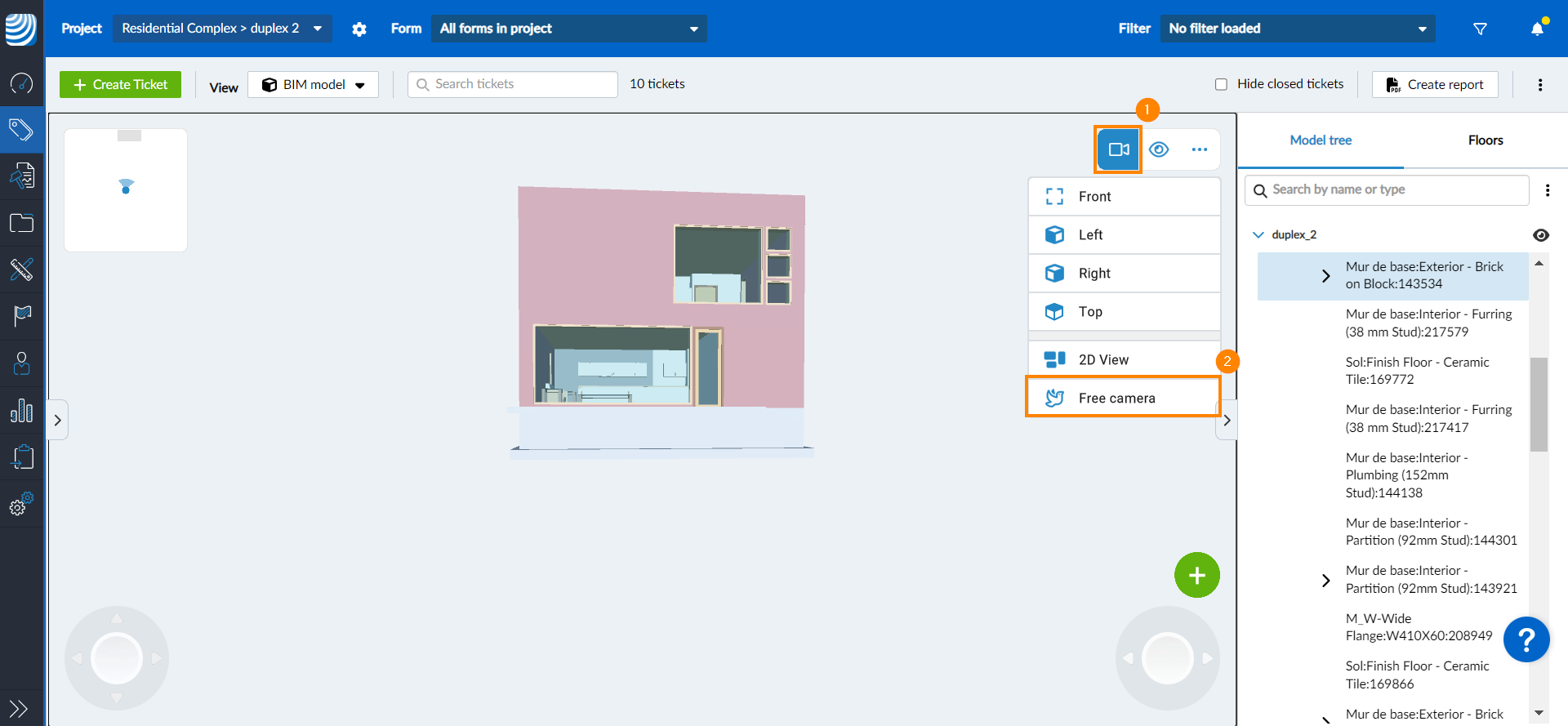

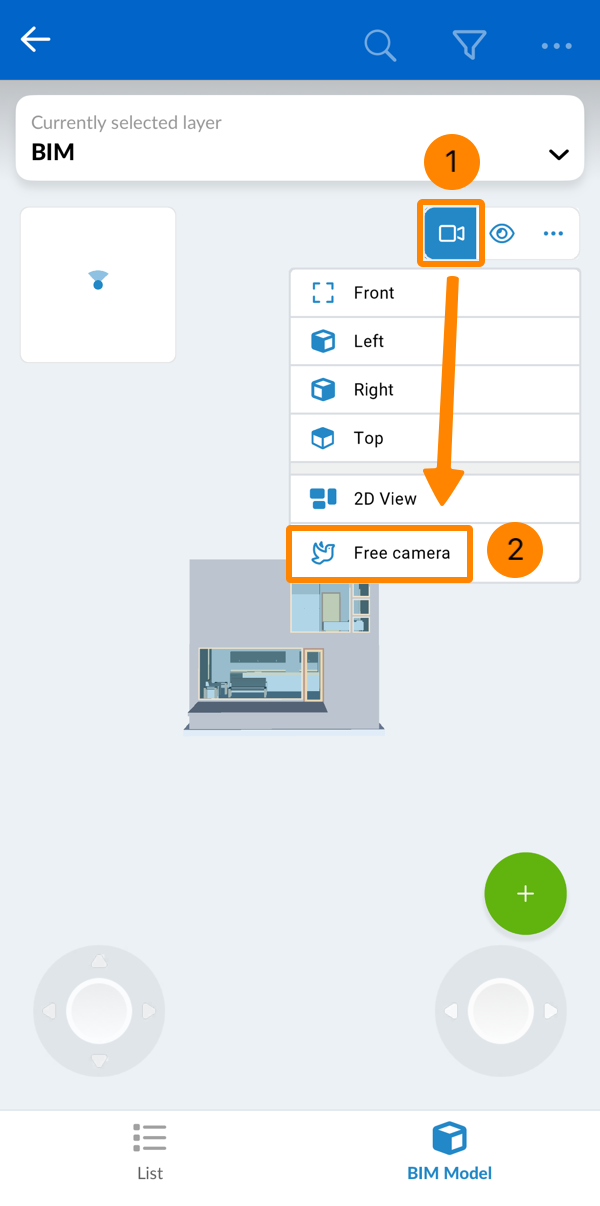

Para definir o modo para Câmera livre:

1. Clique no ícone da câmera
2. Clique em Câmera gratuita

3. É possível Girar a câmera em torno de um ponto, Mover a câmera para frente/para trás, Mover a câmera para os lados e para cima/baixo, e Centralizar a câmera em um elemento selecionado, conforme explicado abaixo.

Girar a câmera em torno de um ponto

Use o mouse, o touchpad ou a tela sensível ao toque para girar e inclinar o modelo:

1. Clique (toque) em qualquer lugar do modelo para definir o ponto de articulação
2. Arraste o cursor do mouse (seu dedo) para inclinar e girar o modelo de acordo

Se o senhor não tiver definido um ponto de pivô, será usado o centro do modelo.

O senhor também pode usar as teclas de seta do teclado.

1. Pressione right para girar o modelo 3D no sentido anti-horário
2. Pressione left para girar o modelo 3D no sentido horário
3. Pressione up para inclinar o modelo para trás, mostrando mais de sua parte inferior
4. Pressione para baixo para inclinar o modelo para frente, revelando mais de sua parte superior

Mover a câmera para frente/para trás

É possível mover a posição da câmera para frente ou para trás ao longo de seu eixo. Use um dos métodos a seguir:

1. Use a roda do mouse, se tiver uma
2. Se estiver usando um dispositivo com um touchpad, coloque dois dedos sobre o touchpad e aperte ou estique.
3. Se estiver em um dispositivo com tela sensível ao toque, coloque dois dedos na tela e aperte ou estique.

Mova a câmera para os lados e para cima/baixo

Clique com o botão direito do mouse e arraste o mouse ou o touchpad para mover a posição da câmera para a esquerda, para a direita, para cima e para baixo.

Como alternativa, use as teclas WASD:

1. Pressione W para mover a câmera para cima
2. Pressione A para mover a câmera para a esquerda
3. Pressione S para mover a câmera para baixo
4. Pressione D para mover a câmera para a direita

Centralizar a câmera em um elemento selecionado

1. Clique no elemento no qual deseja centralizar a câmera
2. OU selecione o elemento na árvore do modelo
3. Clique no ícone Center


Modo de caminhada

O modo de caminhada é recomendado para a navegação em ambientes internos e tem colisão com paredes (não é possível voar através delas) e gravidade para mantê-lo no chão e facilitar a observação ao redor enquanto caminha. As escadas são reconhecidas e o senhor pode subi-las simplesmente andando sobre elas.

O senhor pode navegar usando as teclas de seta e as teclas WASD ou os controles de joystick do BIM viewer que aparecem no modo de caminhada. Em um computador, recomendamos o uso de uma combinação de controles de mouse e teclado.

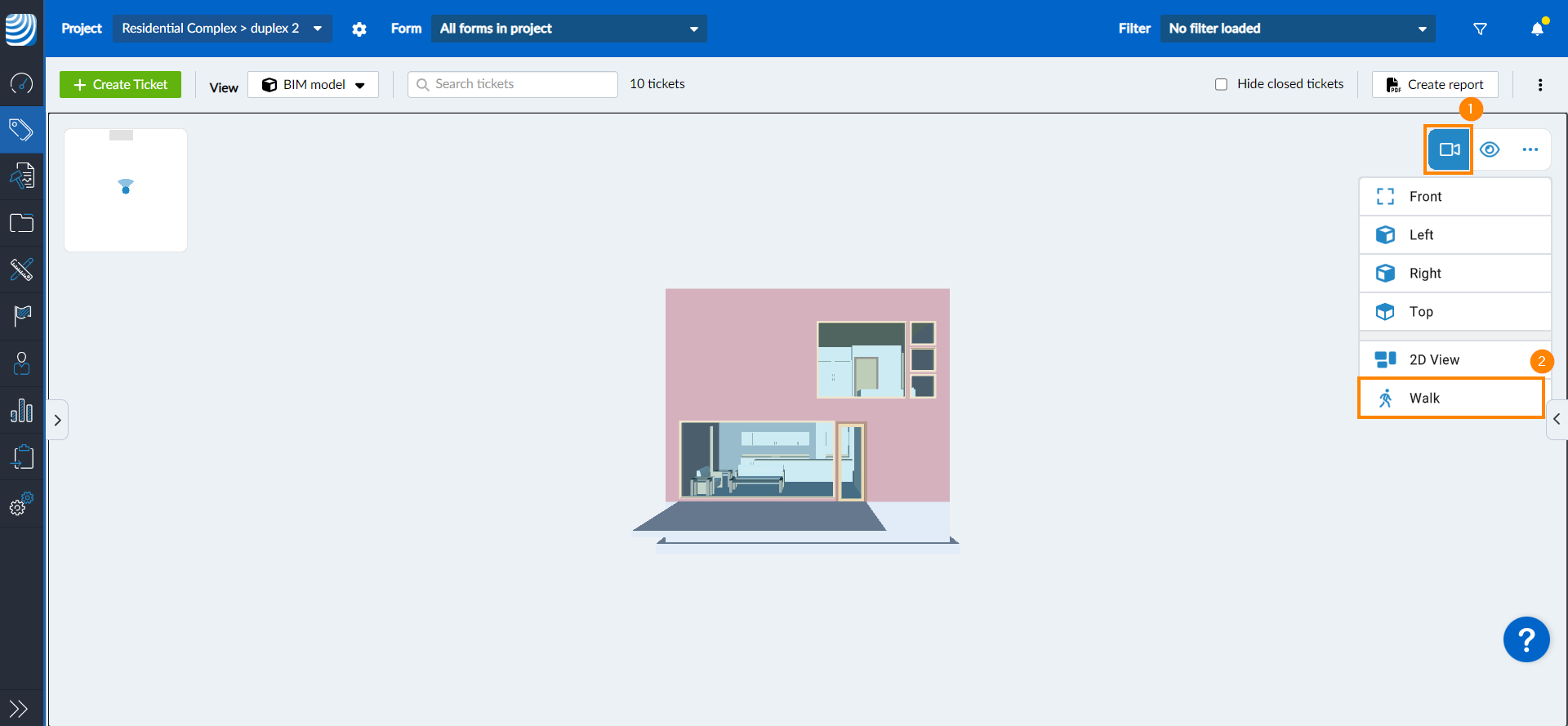

Para ativar o modo Walking:

1. Clique no ícone da câmera
2. Clique em Walk


Ande e olhe ao redor com o mouse e o teclado

Para andar pelo local, use as seguintes teclas:

1. Pressione W para avançar
2. Pressione S para retroceder
3. Pressione A para mover-se lateralmente para a esquerda
4. Pressione D para mover-se lateralmente para a direita

Para girar e olhar para cima e para baixo, use o mouse:

1. Mantenha pressionado o botão esquerdo do mouse
2. Mova o mouse na direção em que deseja virar ou olhar

Como alternativa, o senhor pode usar as teclas de seta do teclado para virar e olhar ao redor:

1. Pressione right para virar para a direita
2. Pressione left para virar para a esquerda
3. Pressione up para olhar para cima
4. Pressione down para olhar para baixo

Usar joysticks do BIM Viewer

Se o senhor tiver uma tela sensível ao toque ou se não puder usar o teclado e o mouse, também há joysticks na tela para andar e olhar ao redor.

Depois que o senhor definir o modo como Walking, dois controladores aparecerão na parte inferior do BIM Viewer:

1. Use o controle esquerdo para andar para frente e para trás ou mover-se lateralmente para a esquerda e para a direita
2. Use o controle direito para virar à esquerda ou à direita

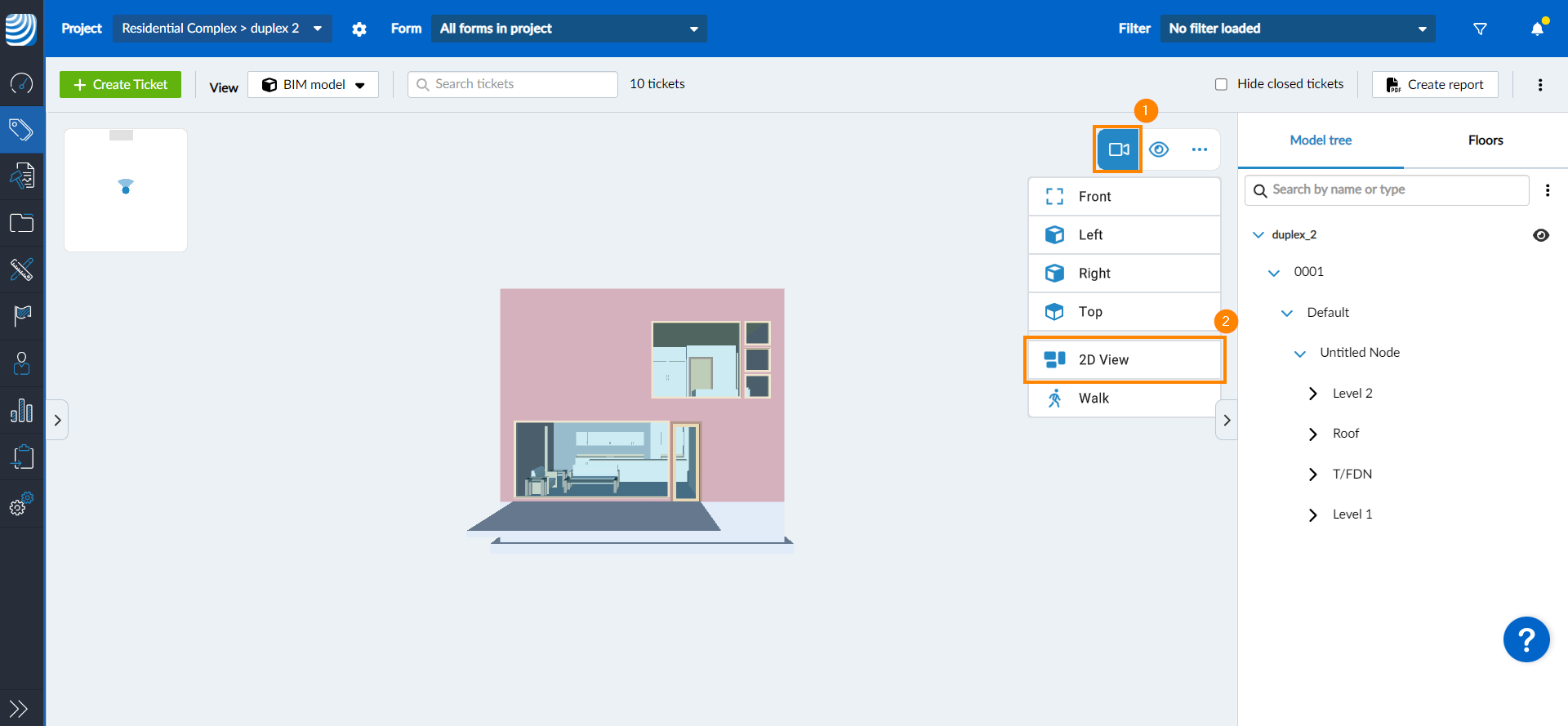

Modo de projeção ortográfica (visualização 2D)

Em determinadas situações, pode ser útil usar uma projeção ortográfica em vez de perspectiva. Para alternar para a projeção ortográfica de cima:

1. Clique no ícone da câmera
2. Clique em 2D View

3. O visualizador muda para uma visão de cima em projeção ortográfica


Agora o senhor pode Select a Predefined View Orientation para alternar para a vista frontal, esquerda, direita ou de volta para a vista superior, enquanto ainda estiver usando a projeção ortográfica.

O senhor também pode visualizar um determinado andar na visualização 2D, conforme explicado em Floors acima.

Mapa de visão geral

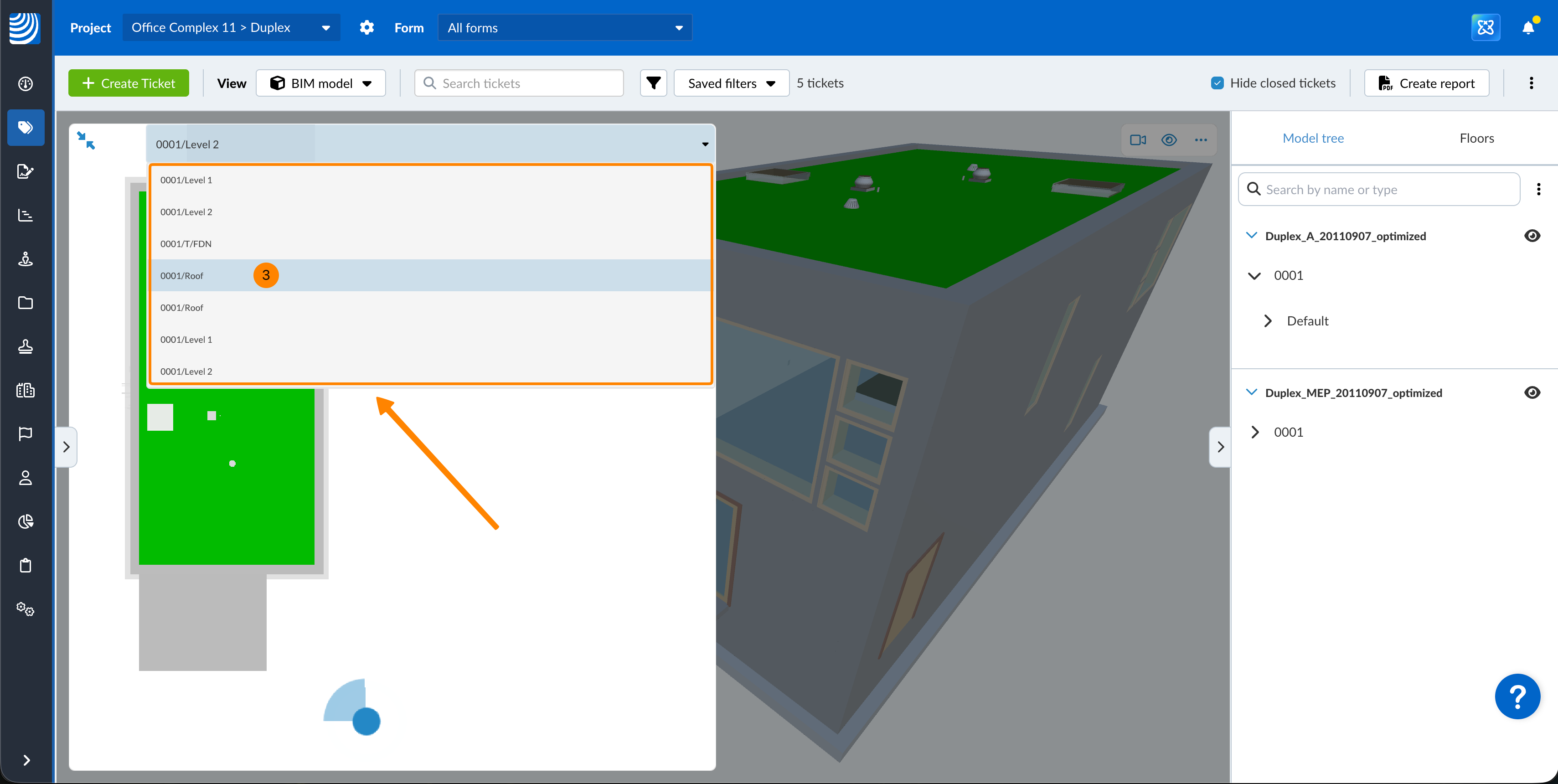

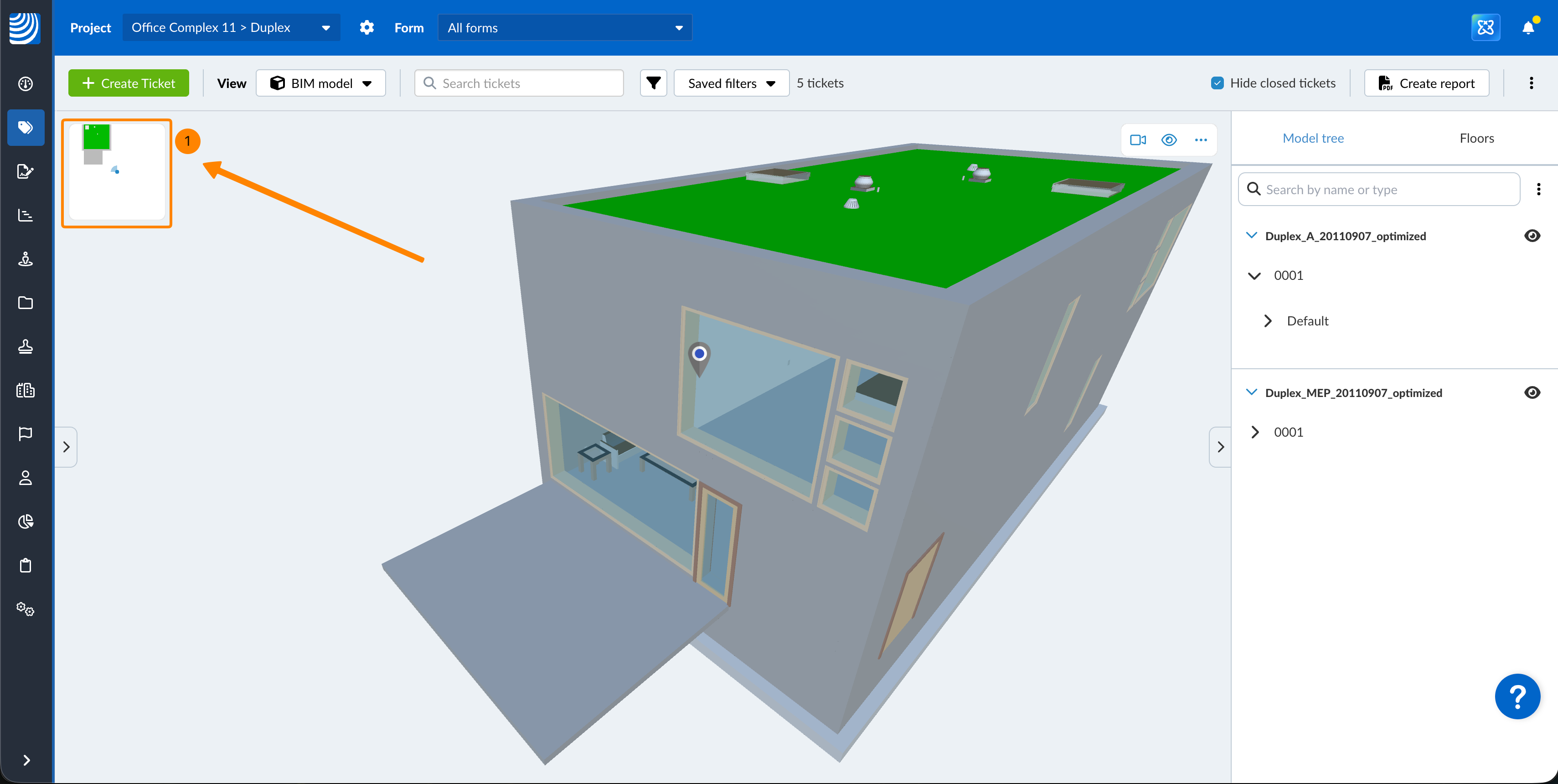

O BIM Viewer apresenta um mapa de visão geral localizado no canto superior esquerdo, que indica sua posição atual no modelo. Expanda o mapa de visão geral para navegar e alterar a posição e a direção da câmera.

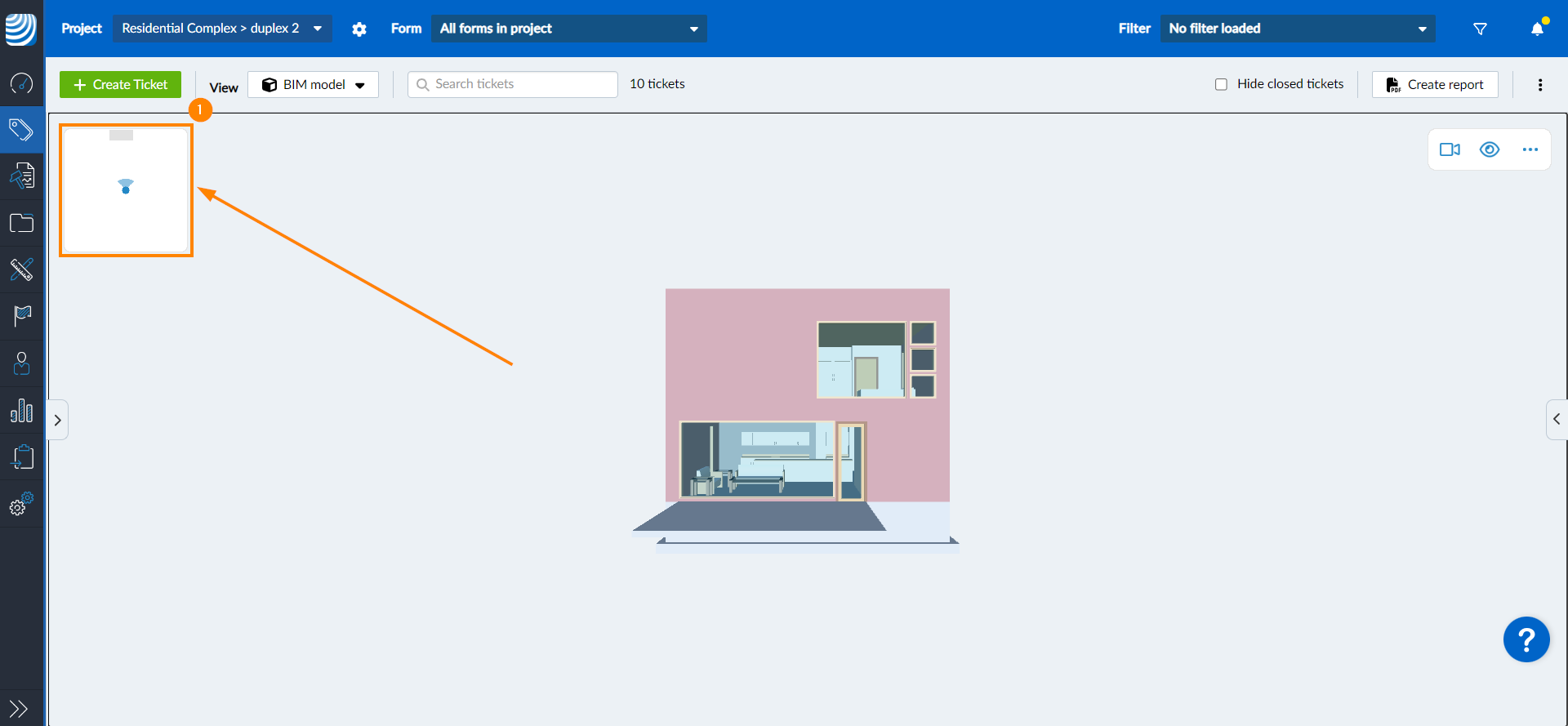

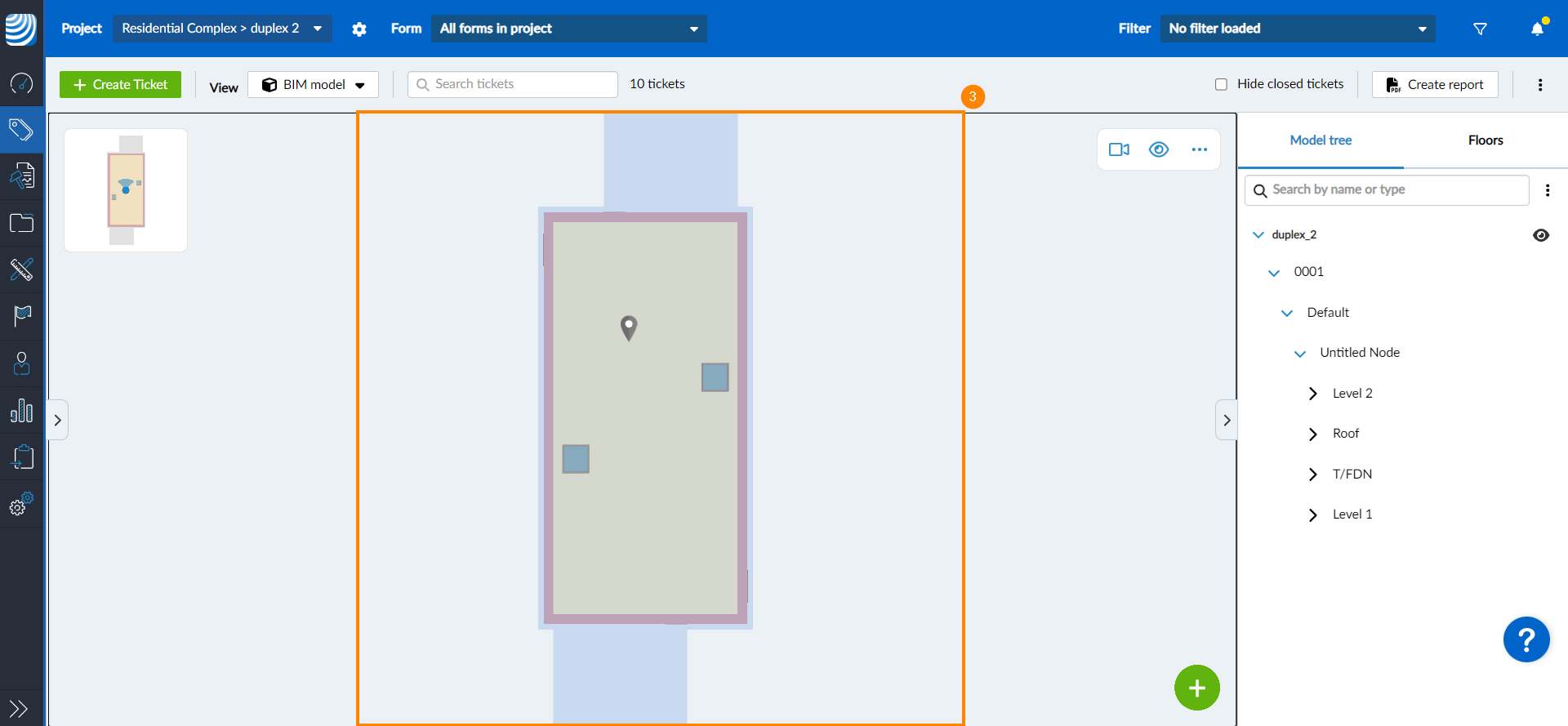

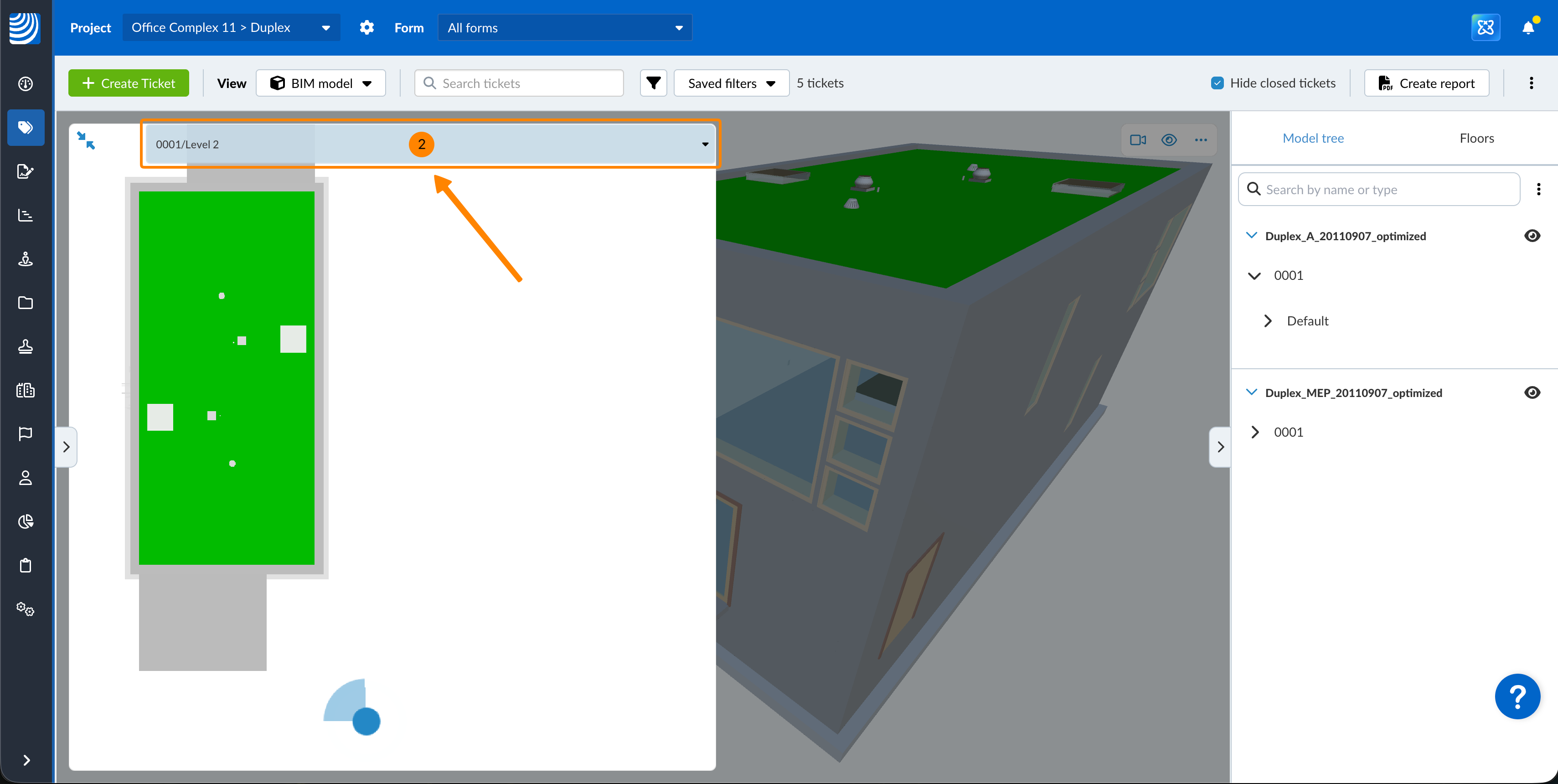

Expandir o mapa de visão geral

Para expandir o mapa de visão geral e permitir a navegação 2D:

1. Clique no mini mapa

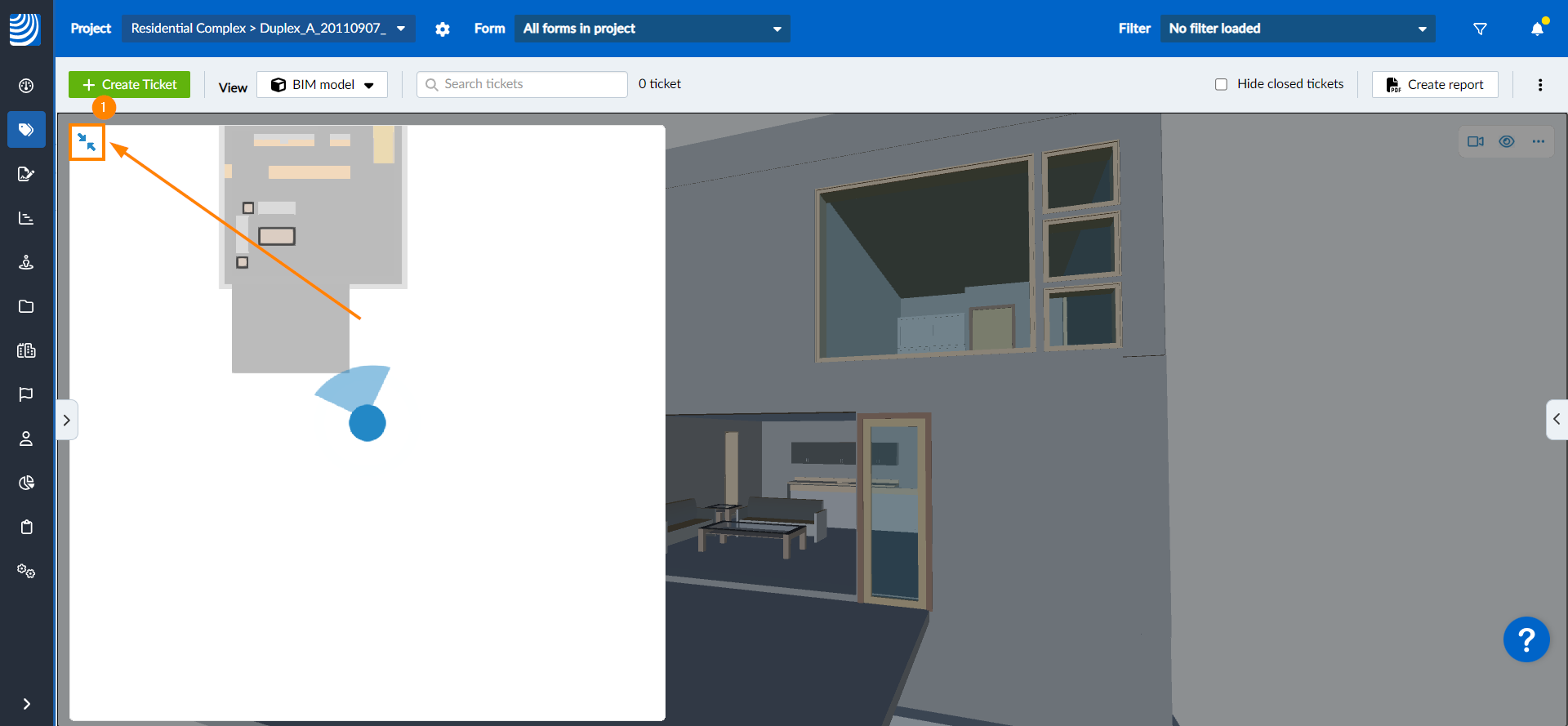

Para recolher o mapa geral e torná-lo pequeno novamente:

1. Clique no ícone de recolhimento


Mover o mapa de visão geral

Para mover a área visível do mapa de visão geral

1. Clique no mapa e use o recurso arrastar e soltar

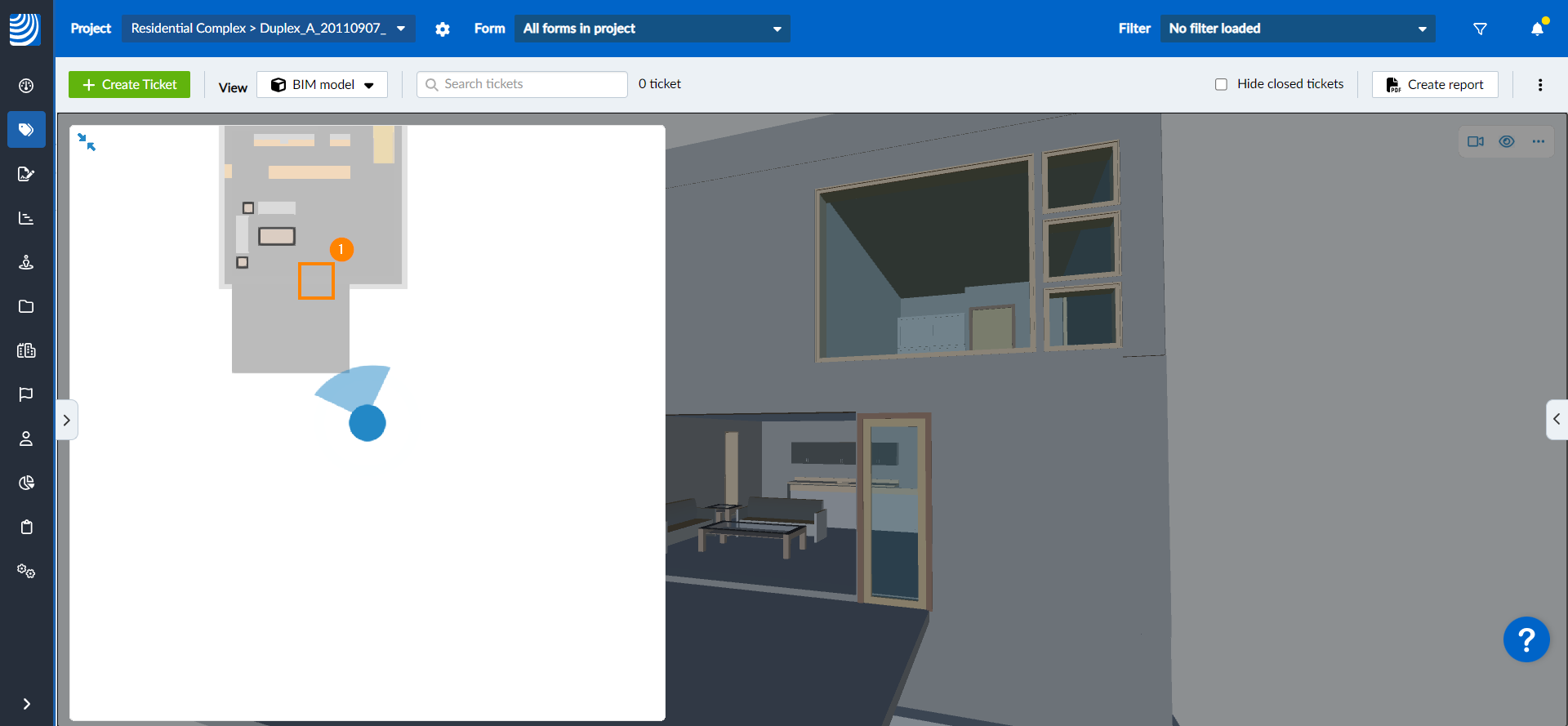

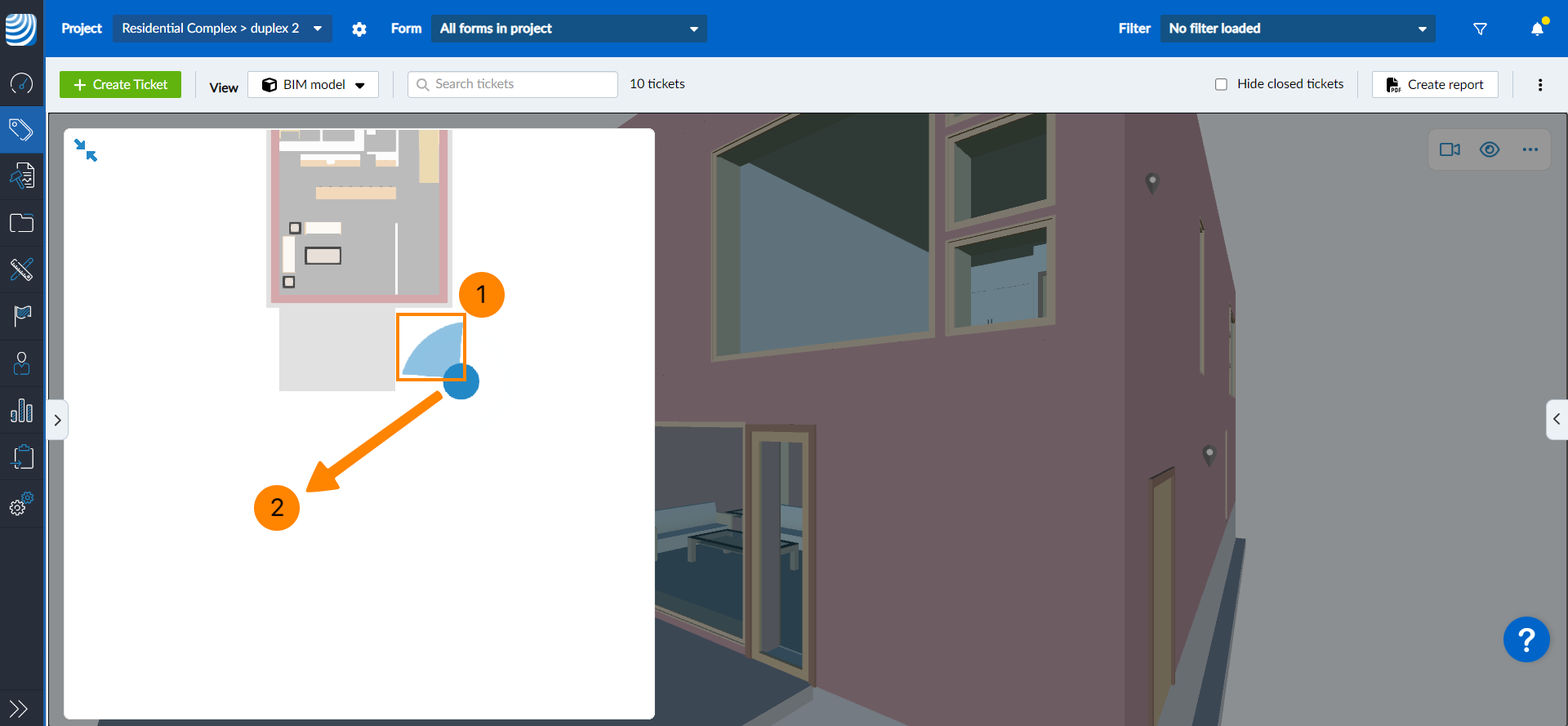

Alterar a direção da câmera

Para alterar a direção da câmera no mapa de visão geral

1. Clique e arraste o raio ao redor do ponto ou clique com o botão direito do mouse para ajustar a direção da câmera

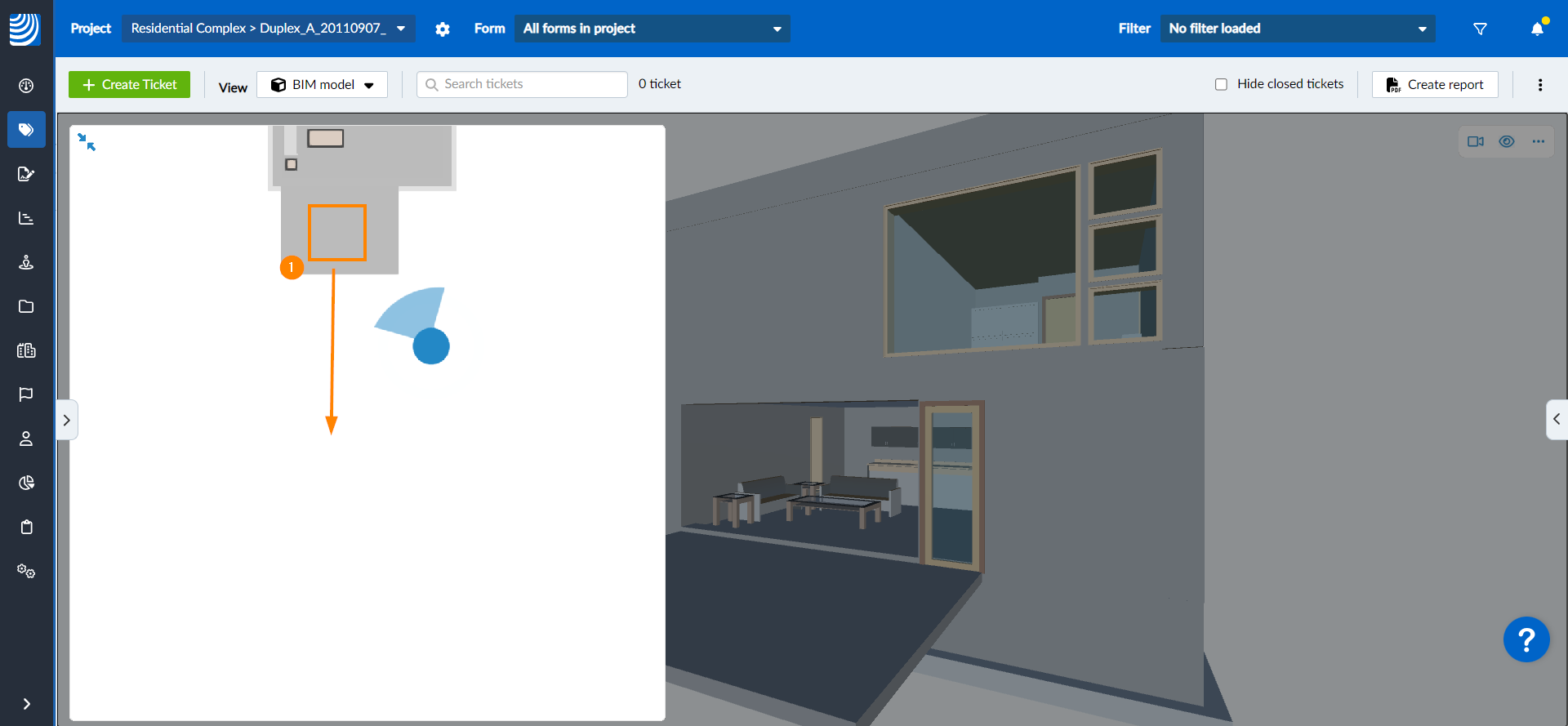

Alterar a posição da câmera

Para alterar a posição da câmera no modelo 3D:

1. Clique no local para o qual o senhor deseja saltar


Quando o modo de caminhada estiver ativo e o usuário clicar fora do piso, ele cairá.

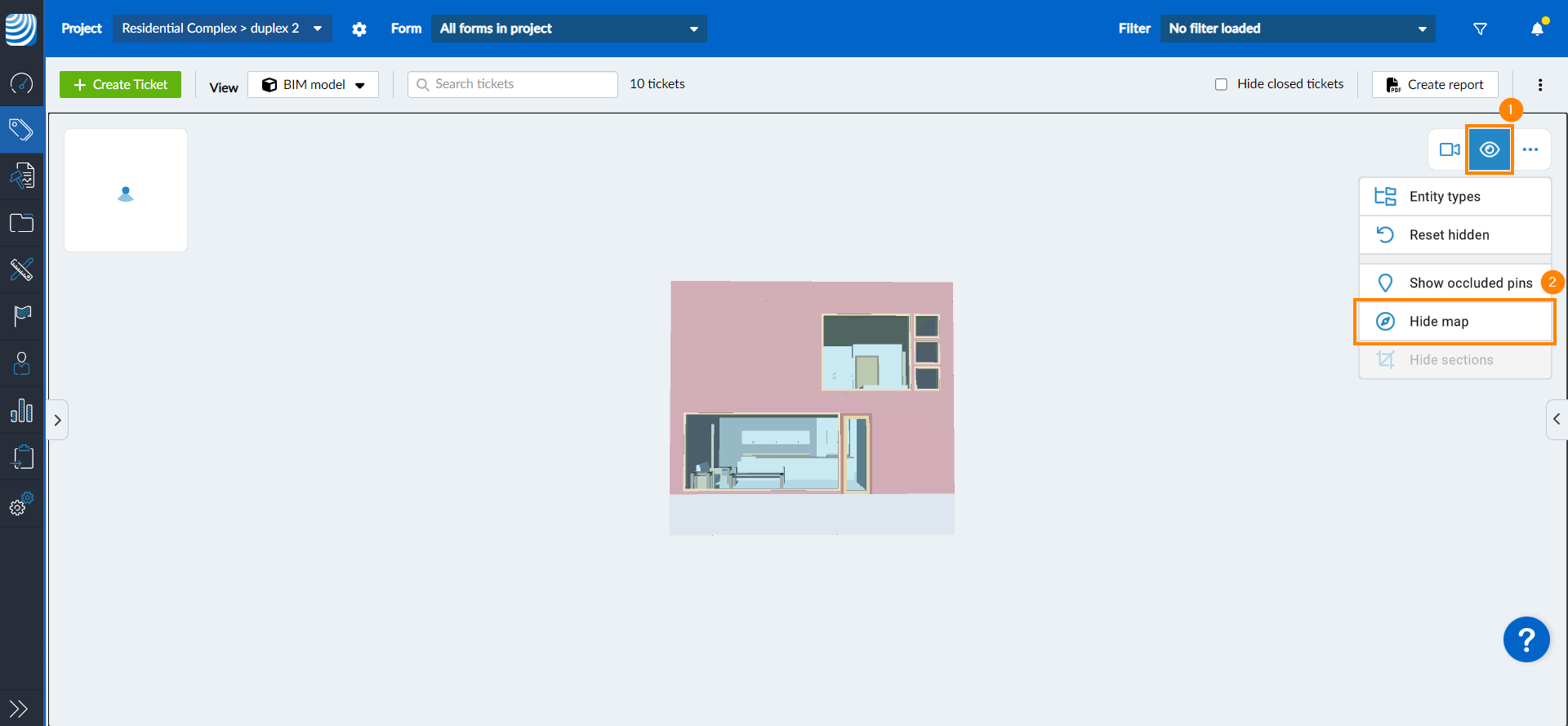

Ocultar mapa geral

Para ocultar o mapa geral e ter mais espaço para o conteúdo 3D

1. Clique no ícone eye
2. Clique em Ocultar mapa

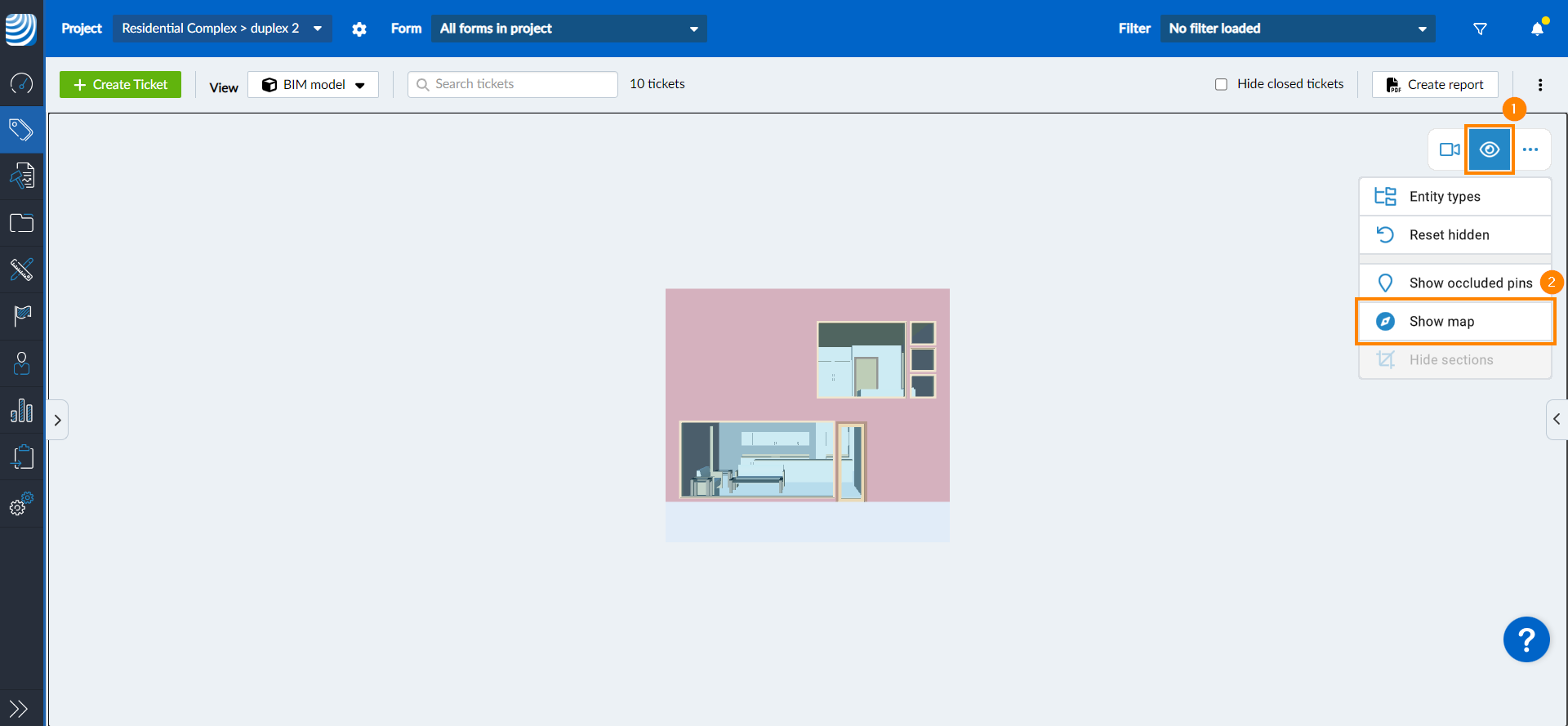

Para mostrar o mapa de visão geral novamente:

1. Clique no ícone eye
2. Clique em Mostrar mapa


Selecionar elementos

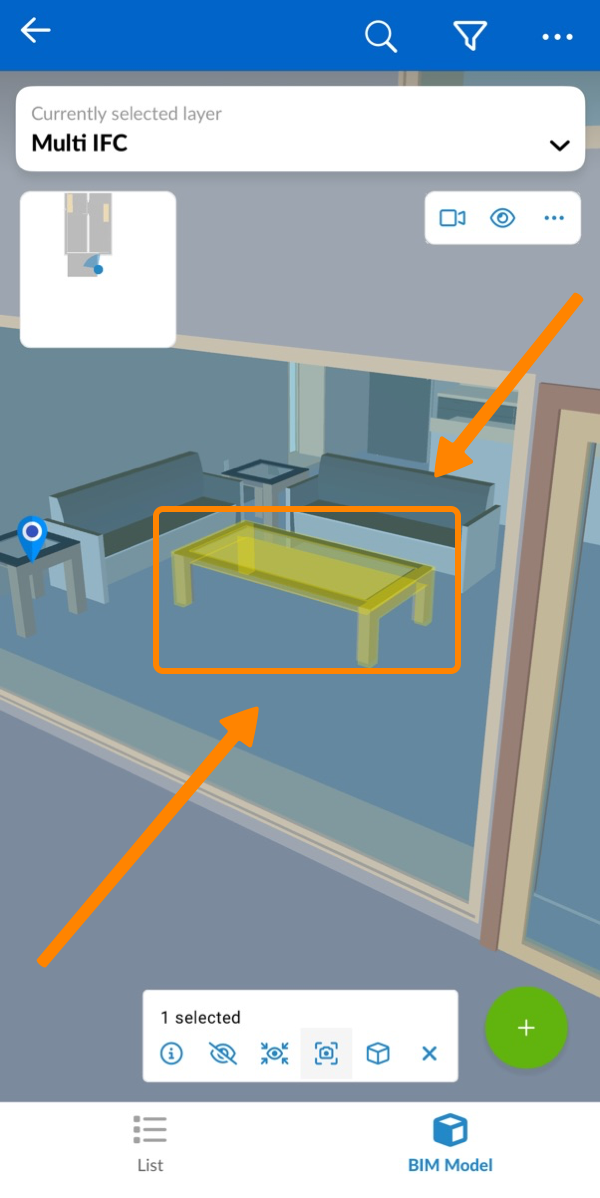

Selecionar um único elemento

Para selecionar um elemento:

1. Clique no elemento no modelo 3D OU clique no nome do elemento na árvore do modelo

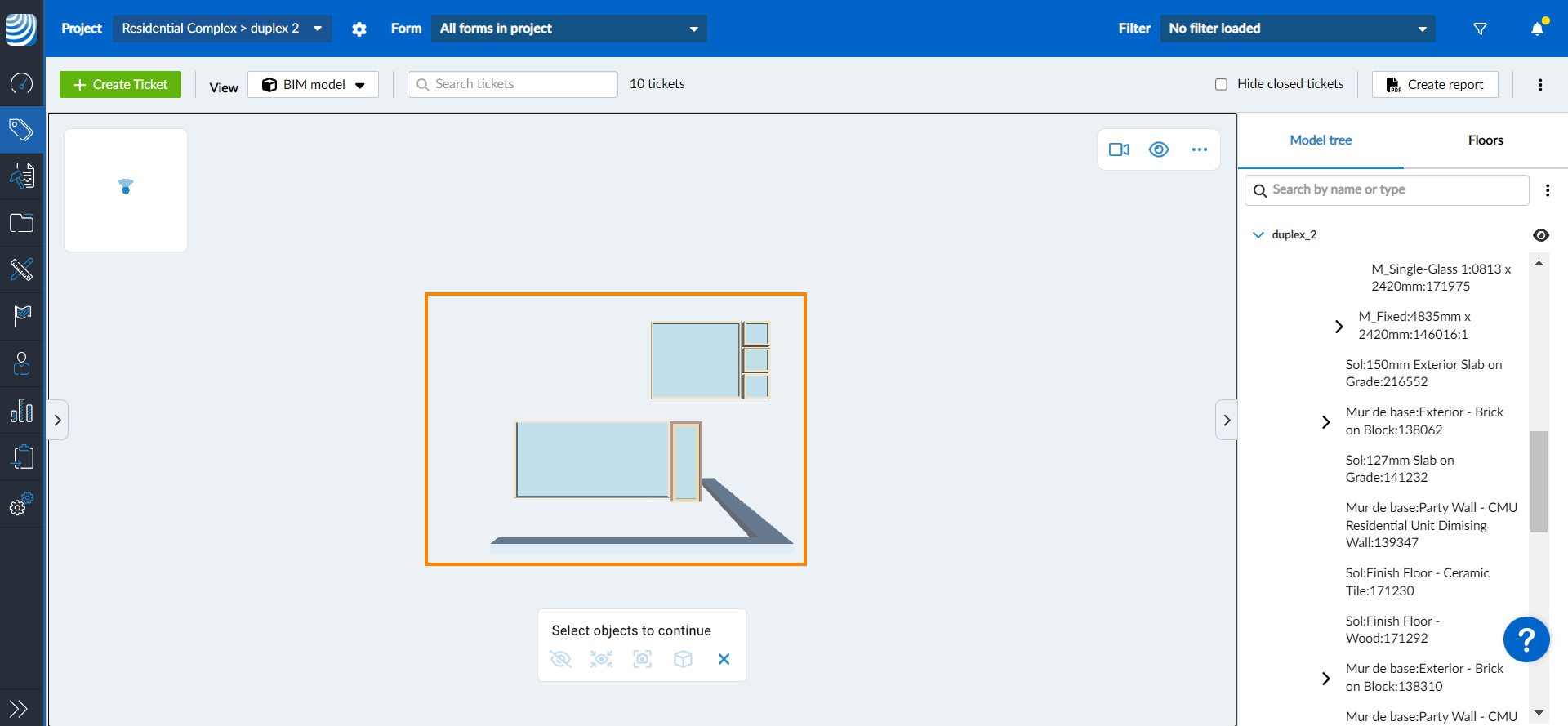

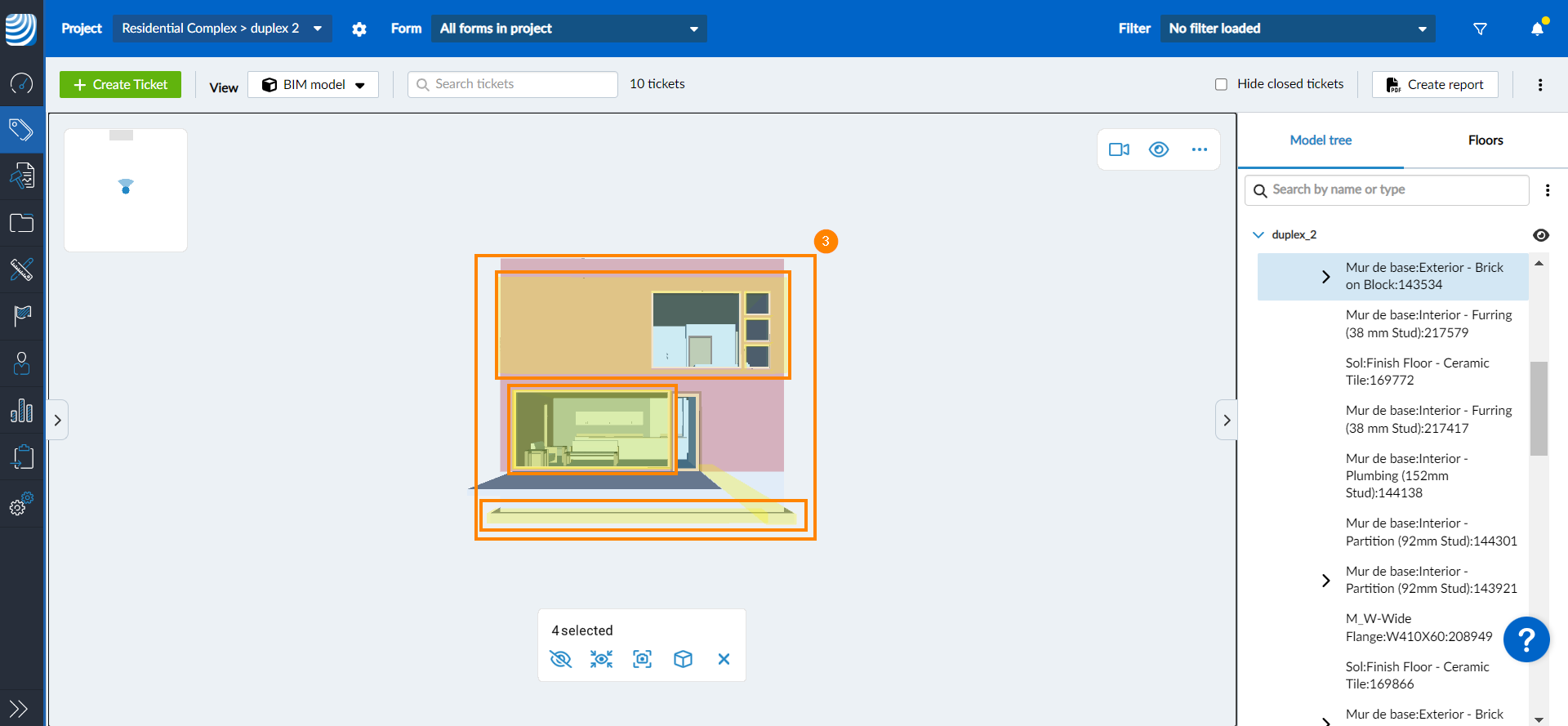

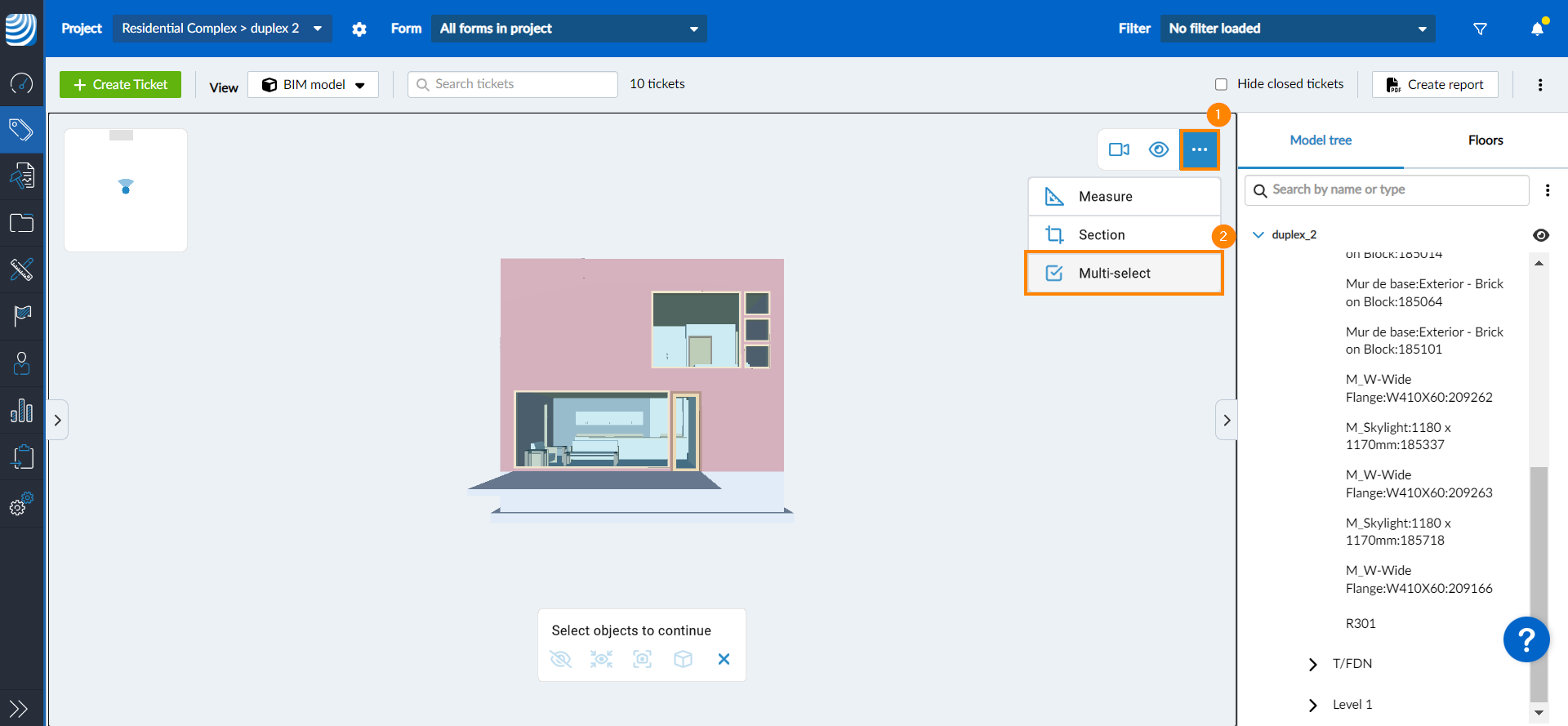

Selecionar vários elementos

Para selecionar vários elementos no modelo BIM:

1. Clique no menu more
2. Clique em Multi-select

3. Clique nos elementos que deseja selecionar no modelo


Outra maneira de selecionar vários elementos é:

1. Pressione e mantenha pressionado um elemento no modelo BIM até que a barra de elementos selecionados apareça na tela

2. Clique nos elementos que deseja selecionar

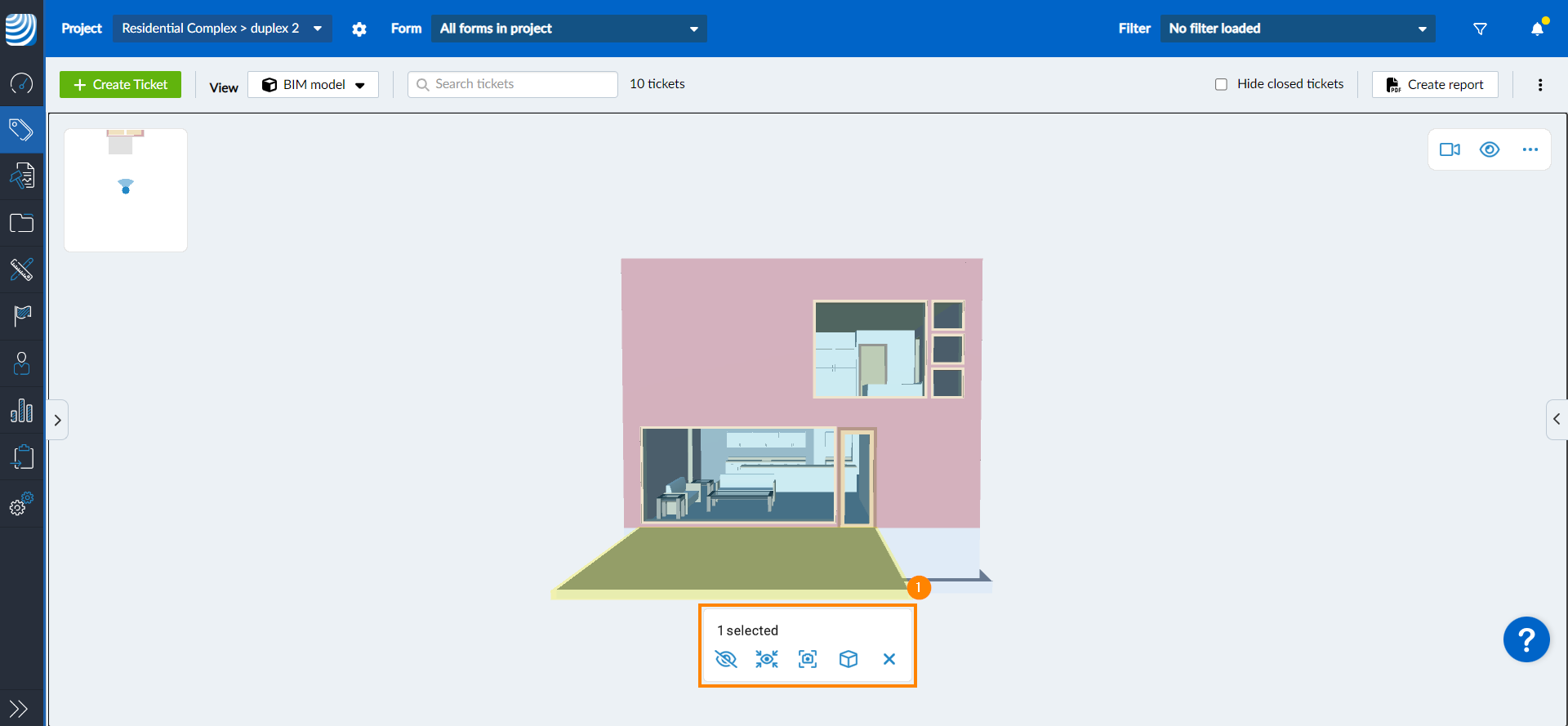

Ao selecionar elementos, um menu de contexto será exibido na parte inferior do visualizador com opções para mostrar/ocultar ou isolar os elementos selecionados, centralizar a câmera neles ou criar uma caixa de seção descrita em Work with Section Planes & Section Boxes.

Mostrar/ocultar elementos IFC

Mostre e oculte elementos IFC para se concentrar nas partes do modelo BIM que são relevantes para o senhor. O senhor pode fazer isso com elementos selecionados individualmente ou com base nos tipos de entidades dos elementos, por exemplo, mostrando ou ocultando todas as paredes, janelas ou escadas e assim por diante.

Se o senhor ocultar elementos como pisos ou objetos, seus pinos de tíquete também serão ocultados.

Outra alternativa para focar em partes do modelo são os planos ou caixas de seção, conforme explicado em Work with Section Planes & Section Boxes.

Mostrar/ocultar elemento(s) individual(is)

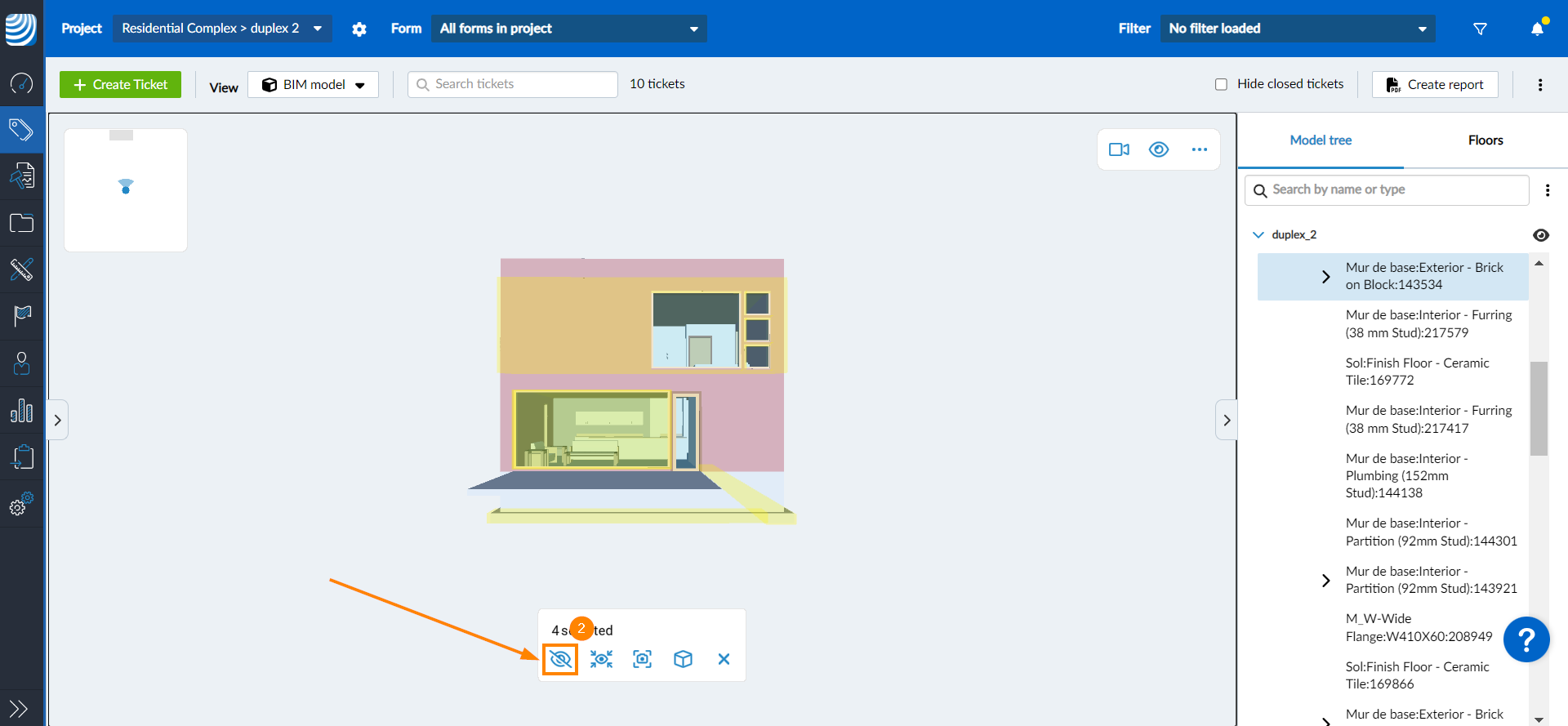

Para ocultar elemento(s) do modelo 3D:

1. Selecione o(s) elemento(s) que o senhor deseja ocultar
2. Clique no ícone do olho cruzado

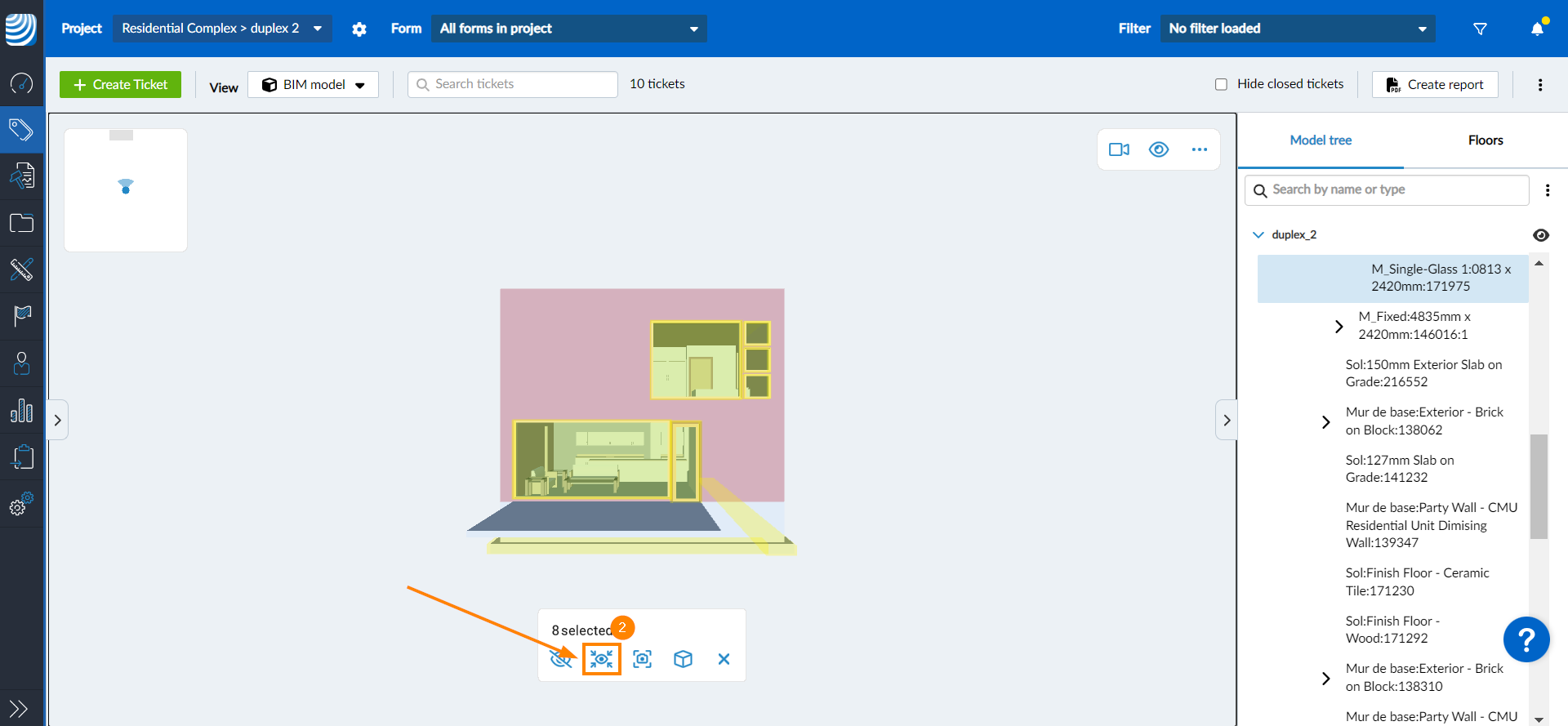

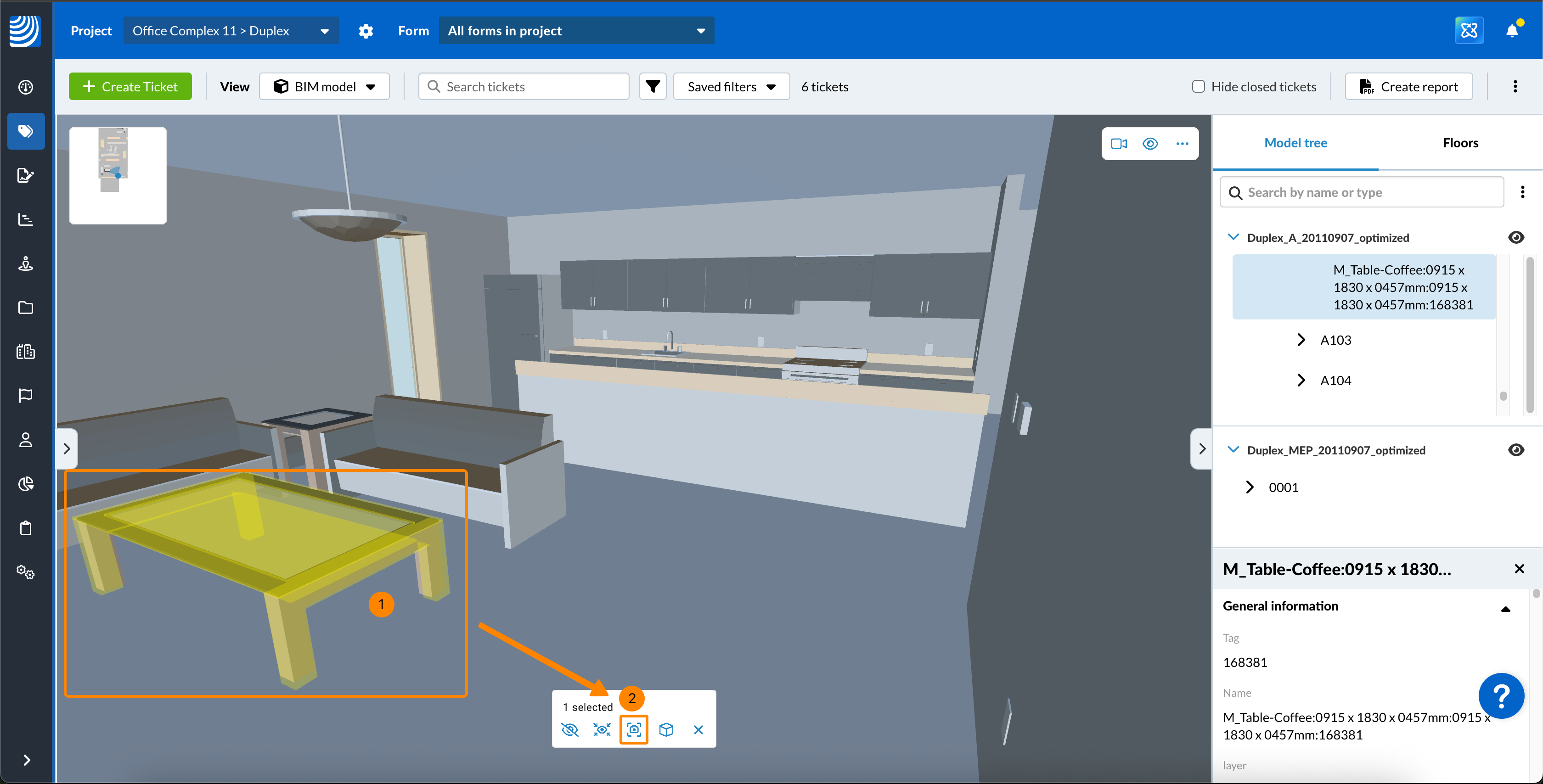

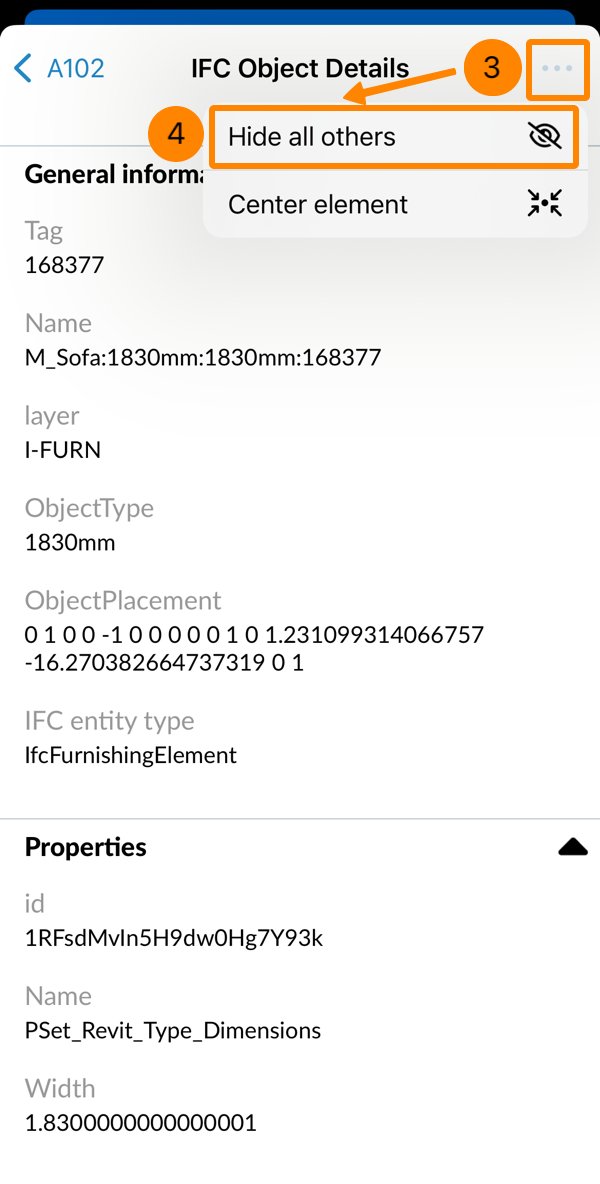

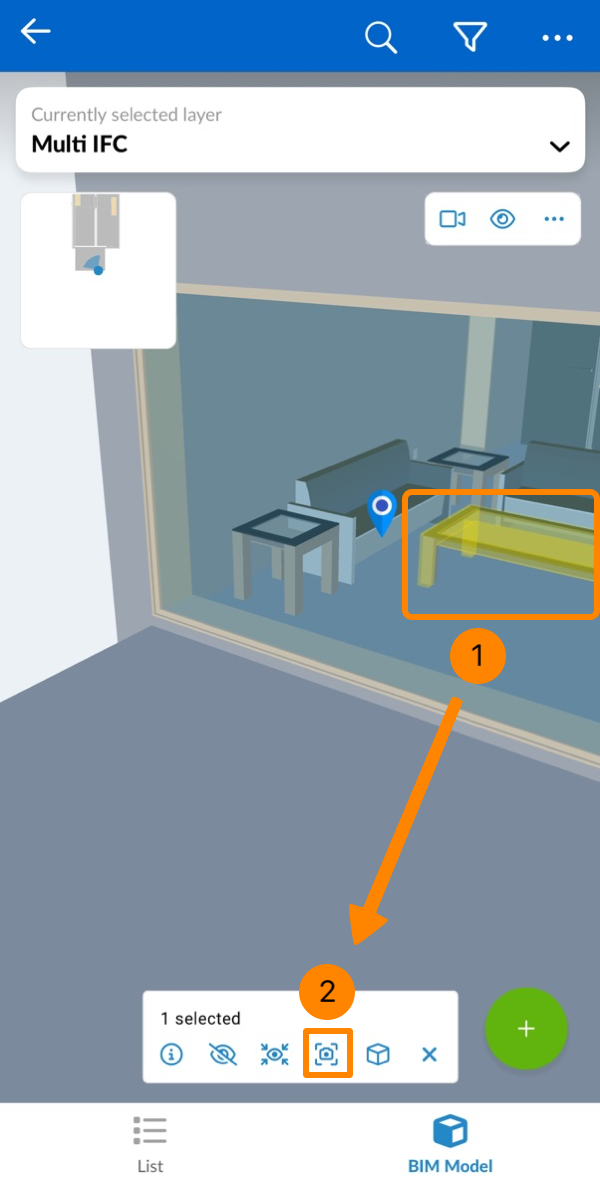

Isolar elementos

É possível isolar elementos no modelo 3D ocultando todos os outros elementos, exceto aqueles em que o senhor deseja se concentrar. Para fazer isso:

1. Selecione o(s) elemento(s) que o senhor deseja isolar
2. Clique no ícone focused eye

3. Todos os elementos do modelo serão ocultados, exceto o(s) selecionado(s)

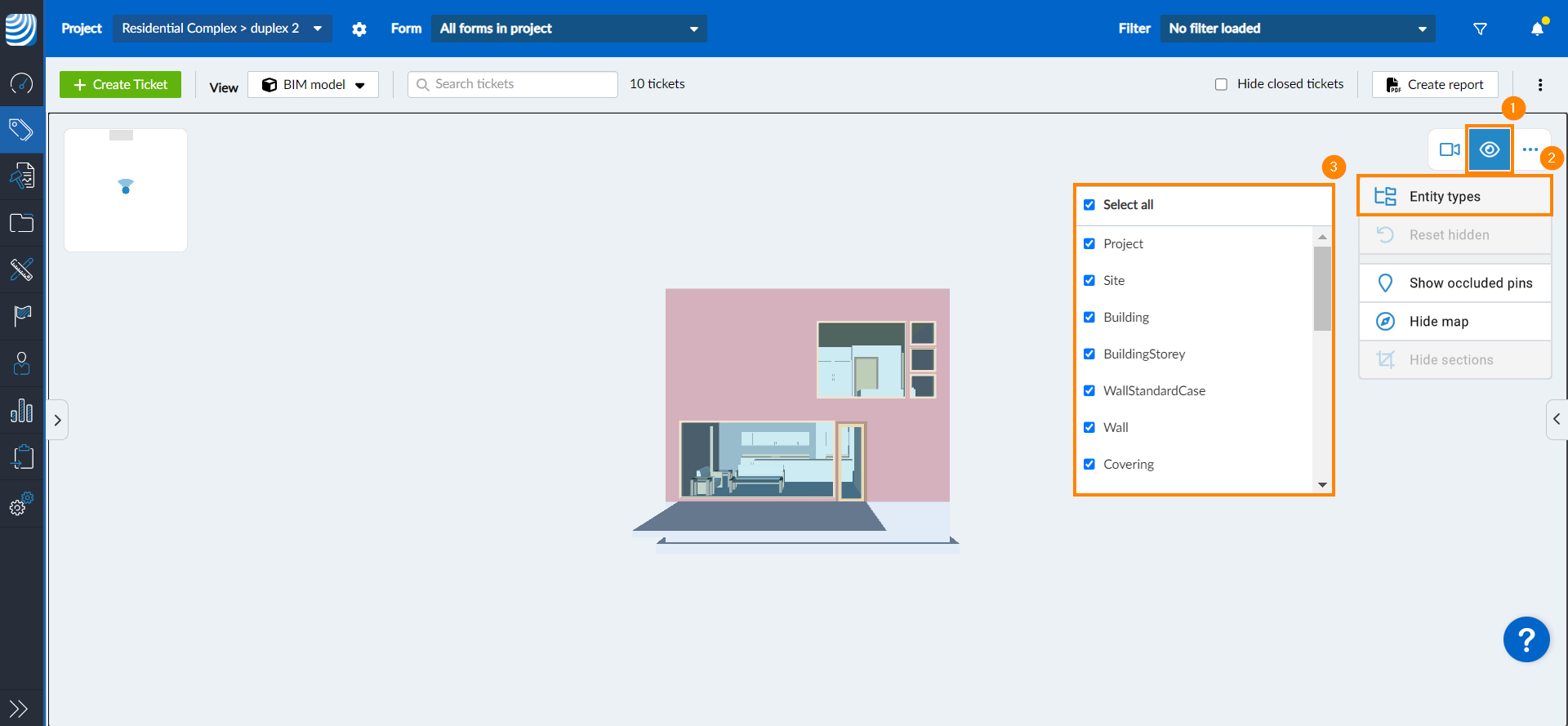

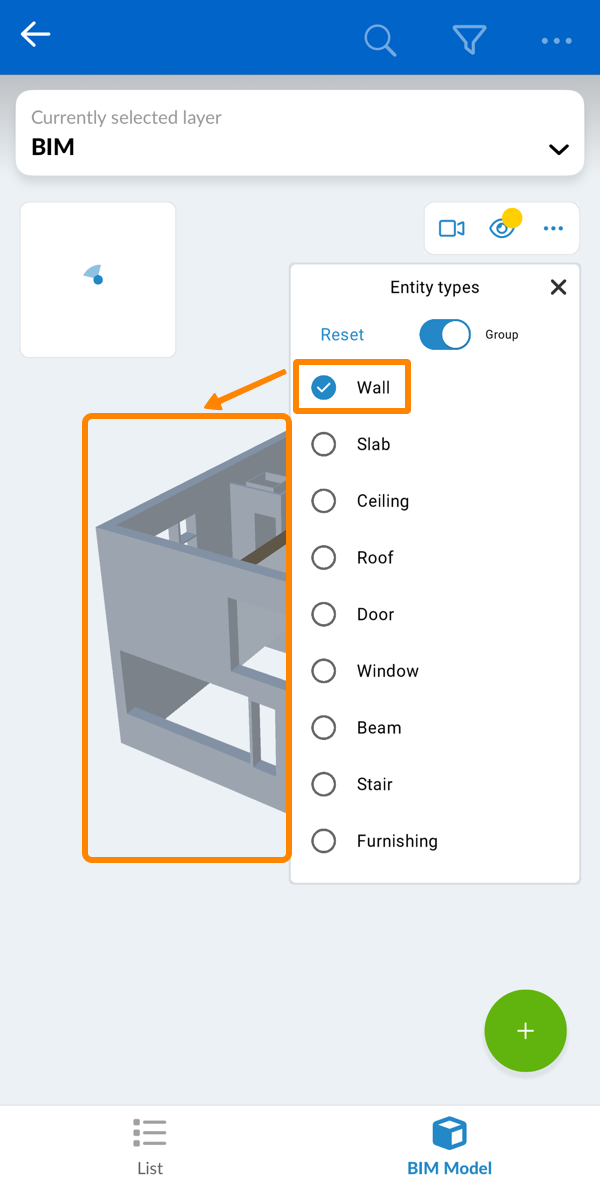

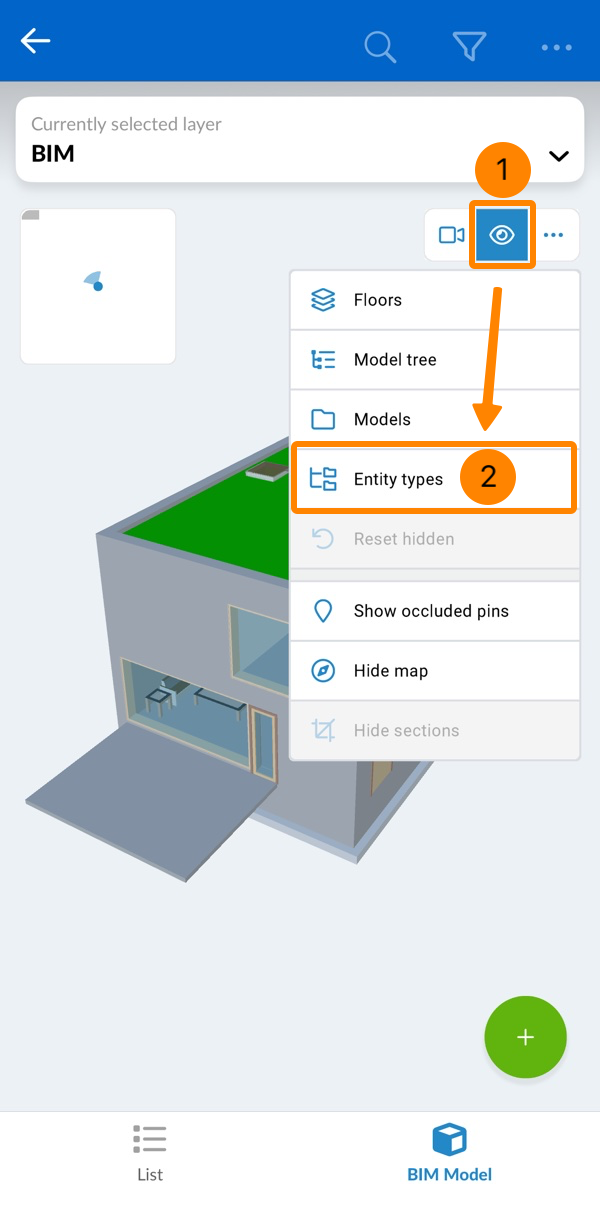

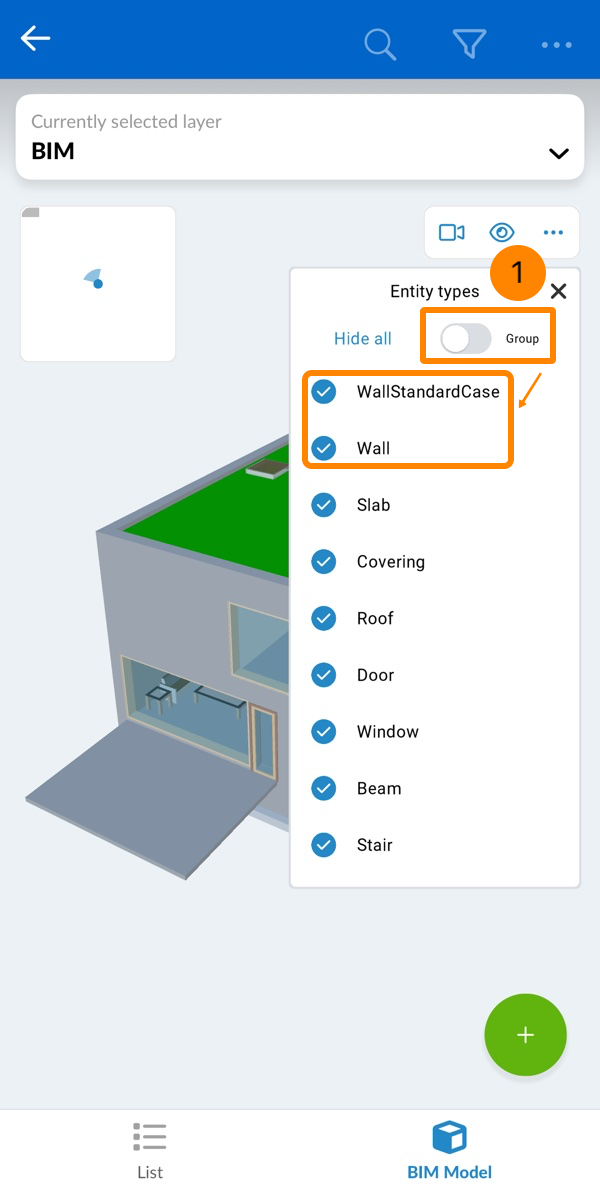

Exibir/ocultar tipos de entidades

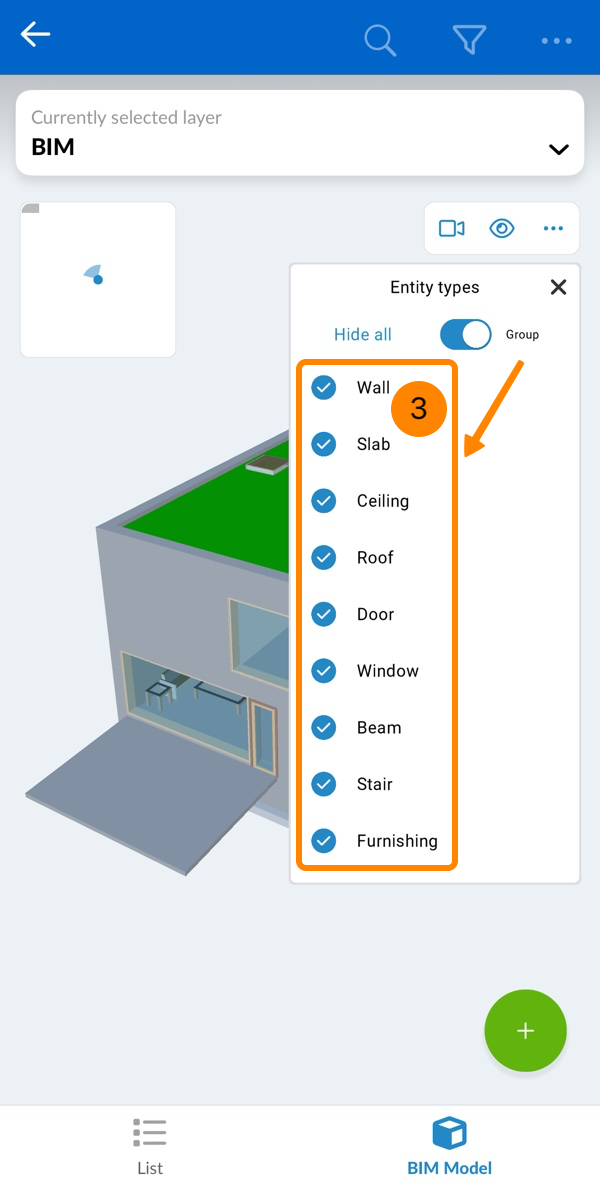

Para ocultar/mostrar todos os elementos do mesmo tipo de entidade:

1. Clique no ícone eye
2. Passe o mouse sobre Entity Types
3. Marcar/desmarcar as caixas de seleção dos tipos de entidade em seu modelo

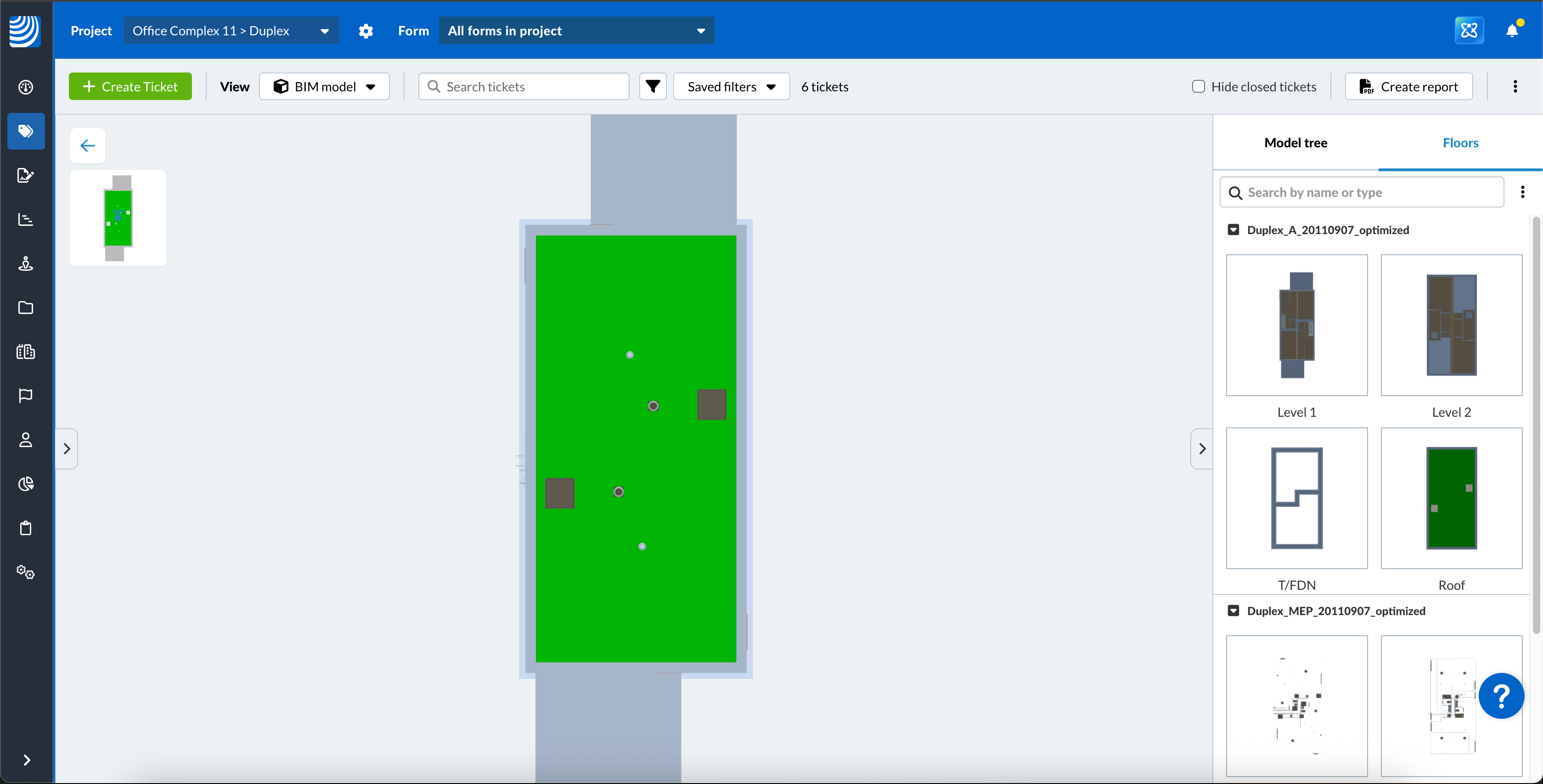

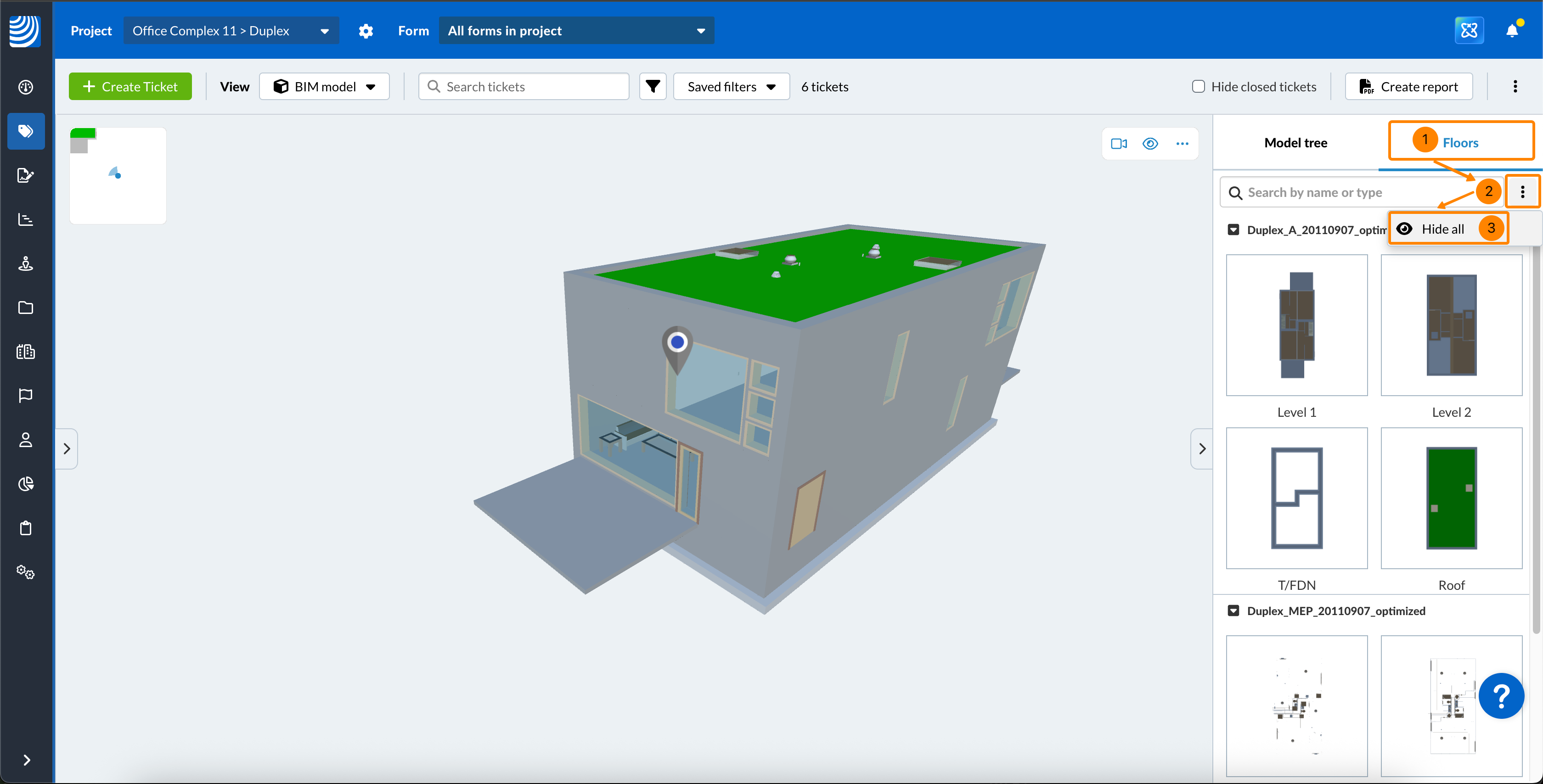

Exibir/ocultar pisos

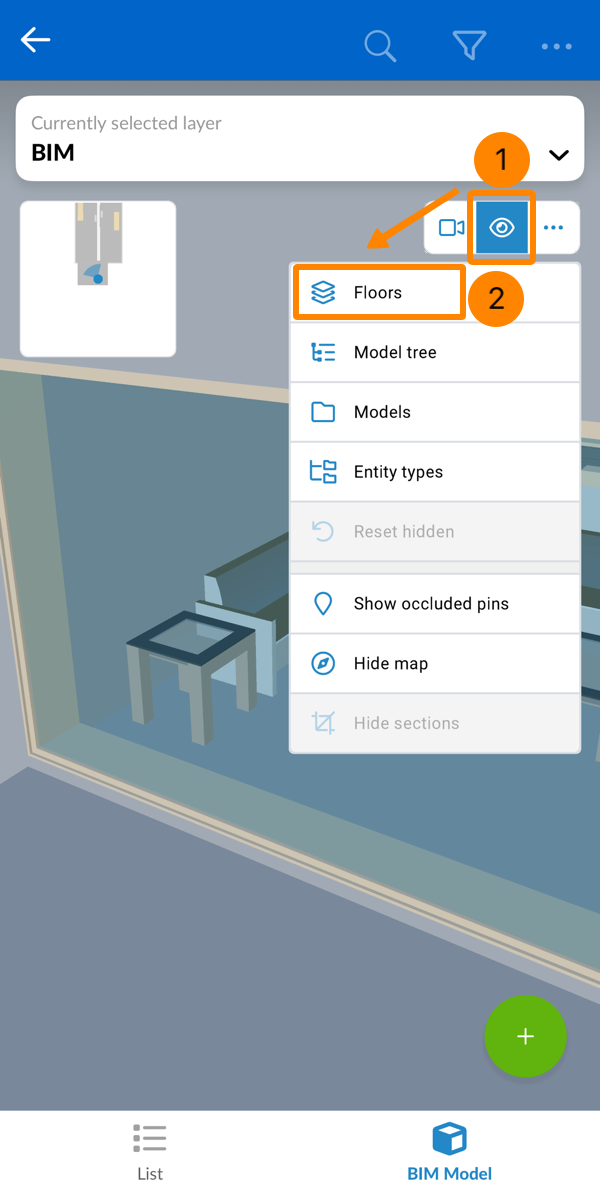

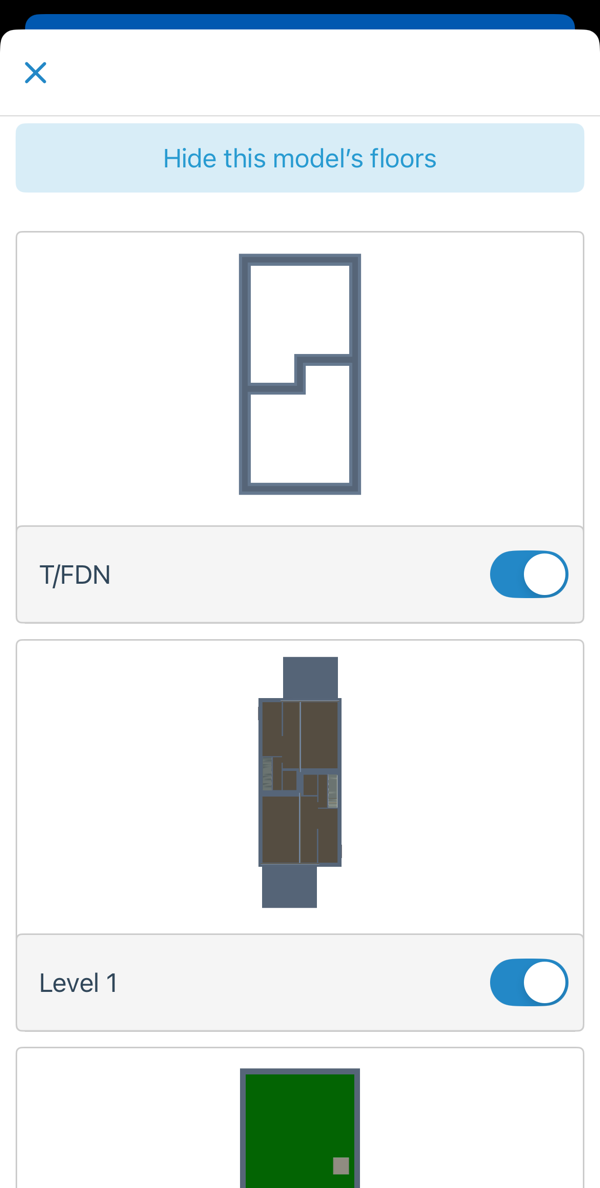

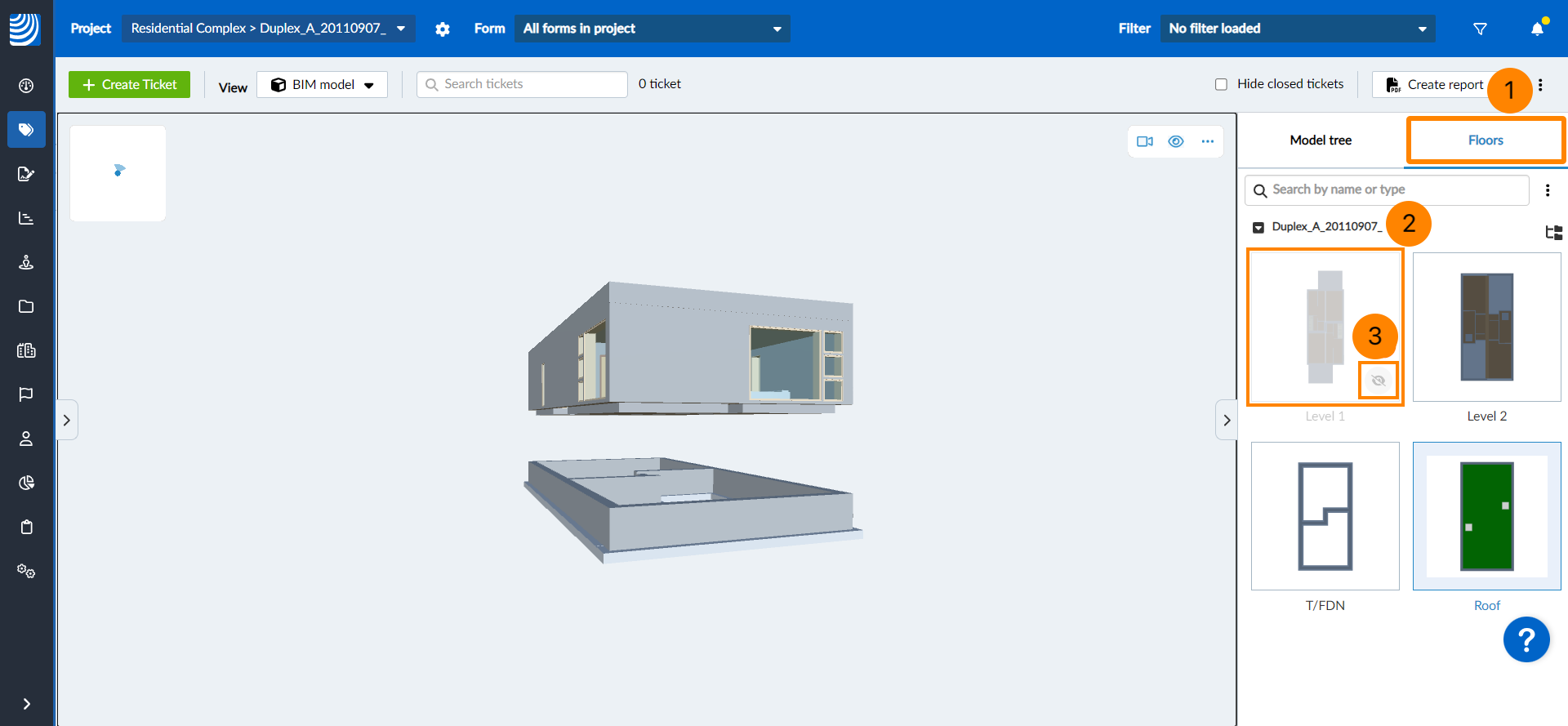

Para ocultar o piso de um modelo:

1. Acesse Floors conforme explicado acima
2. Passe o mouse sobre o piso que deseja ocultar
3. Clique no ícone eye

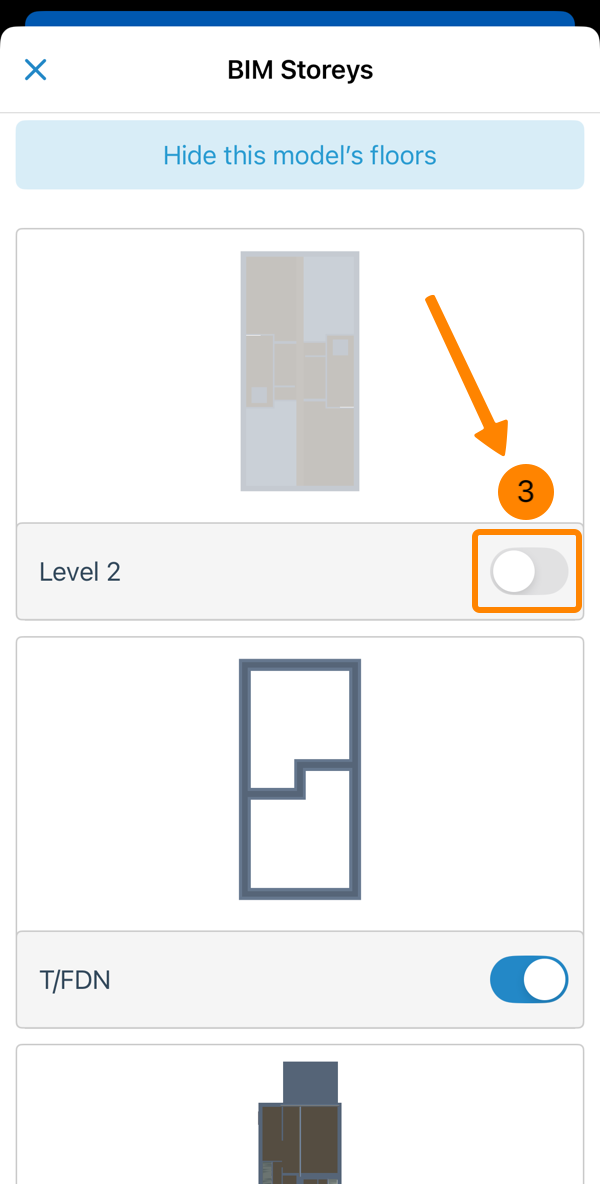

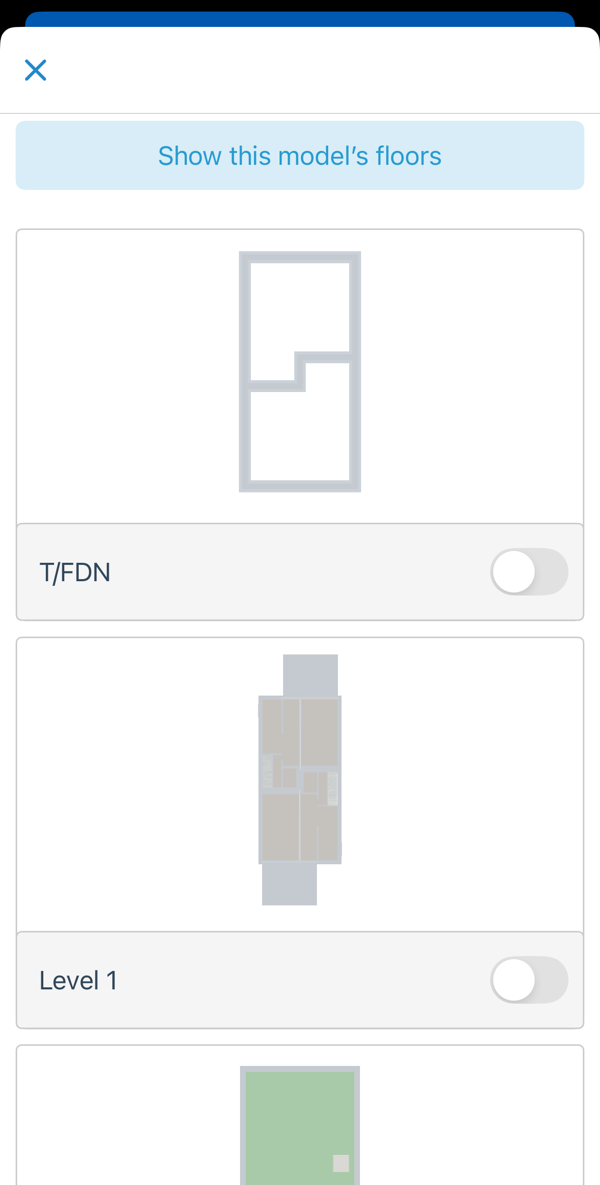

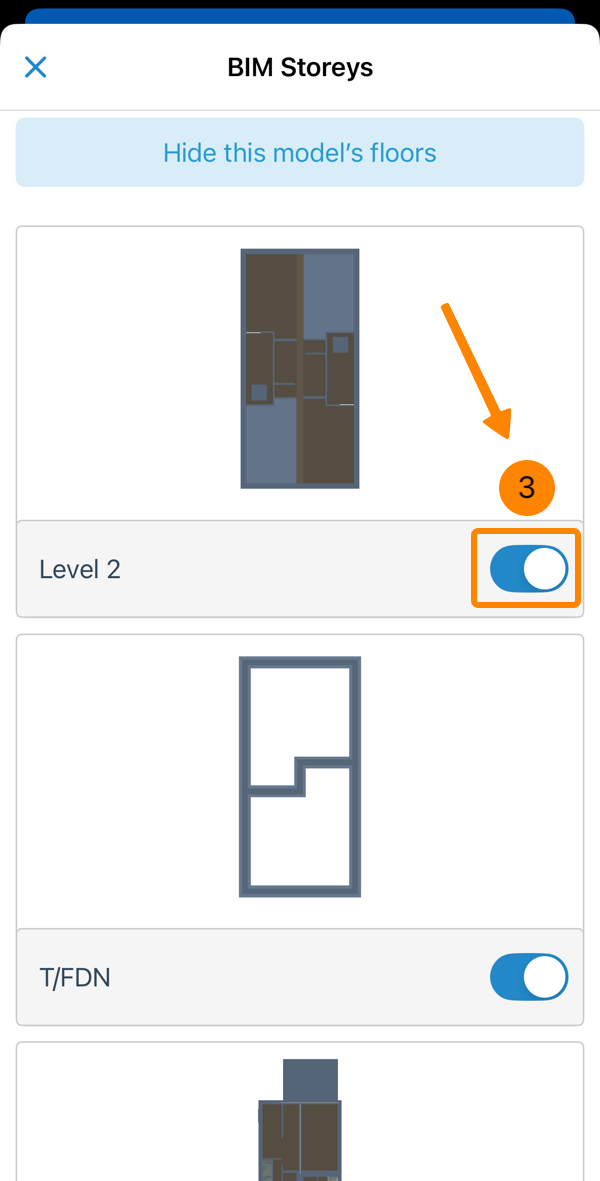

Para mostrar um piso oculto:

1. Acesse Floors conforme explicado acima
2. Passe o mouse sobre o piso que deseja mostrar
3. Clique no ícone do olho cruzado

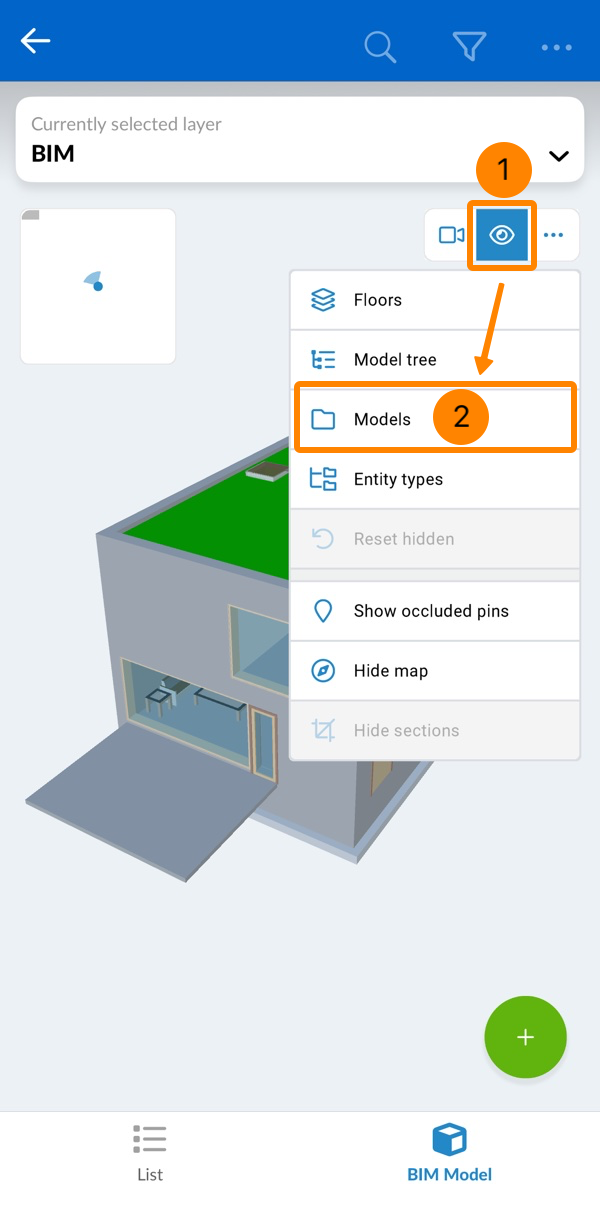

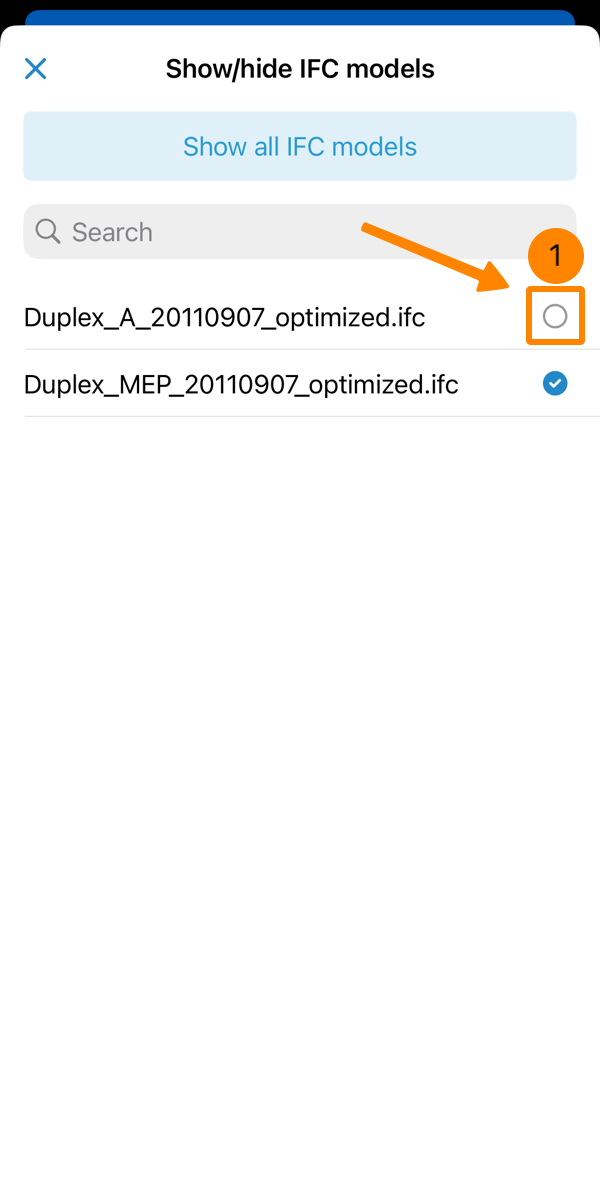

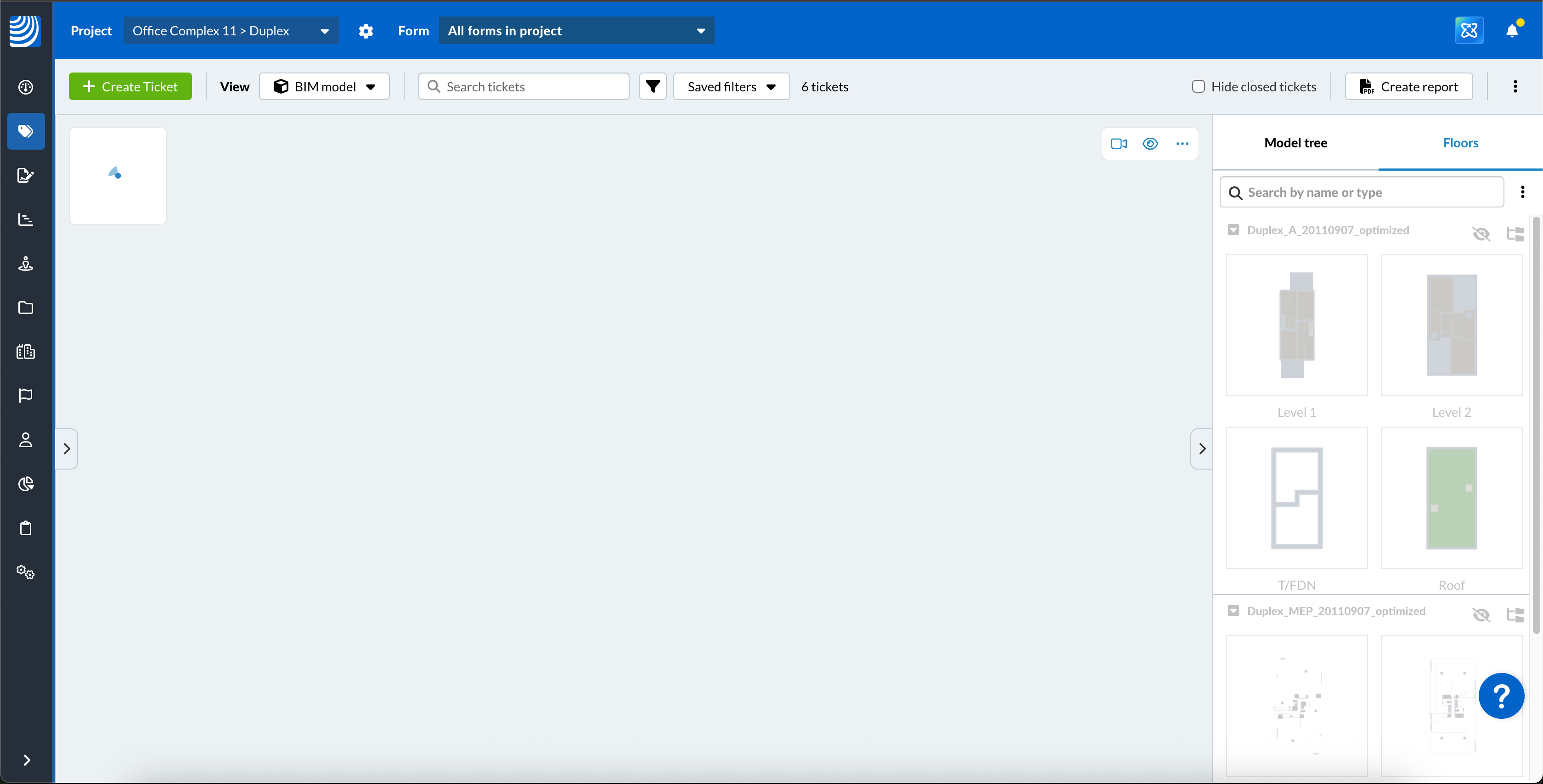

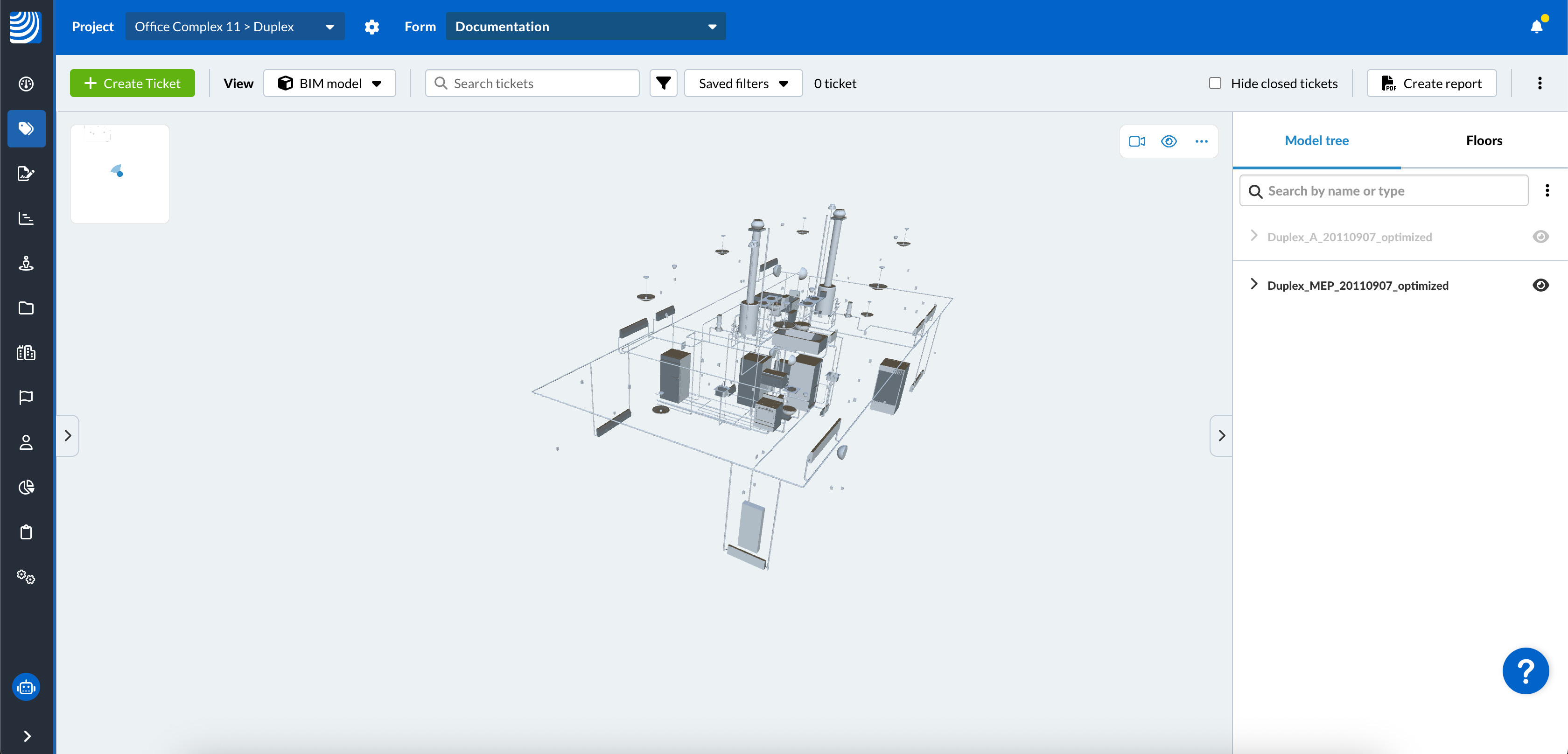

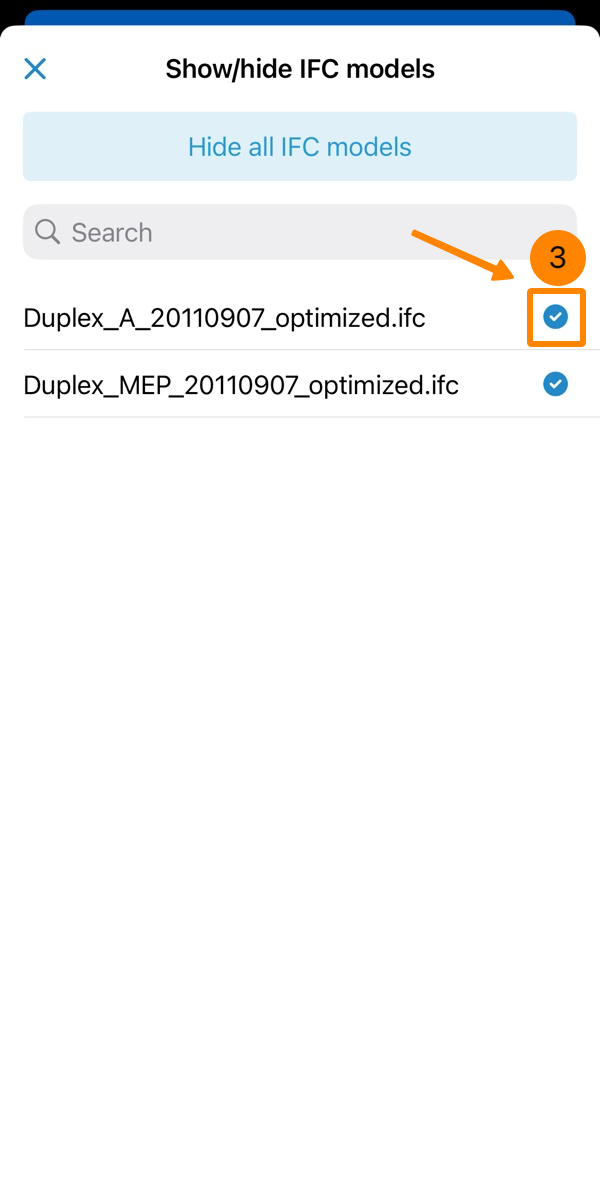

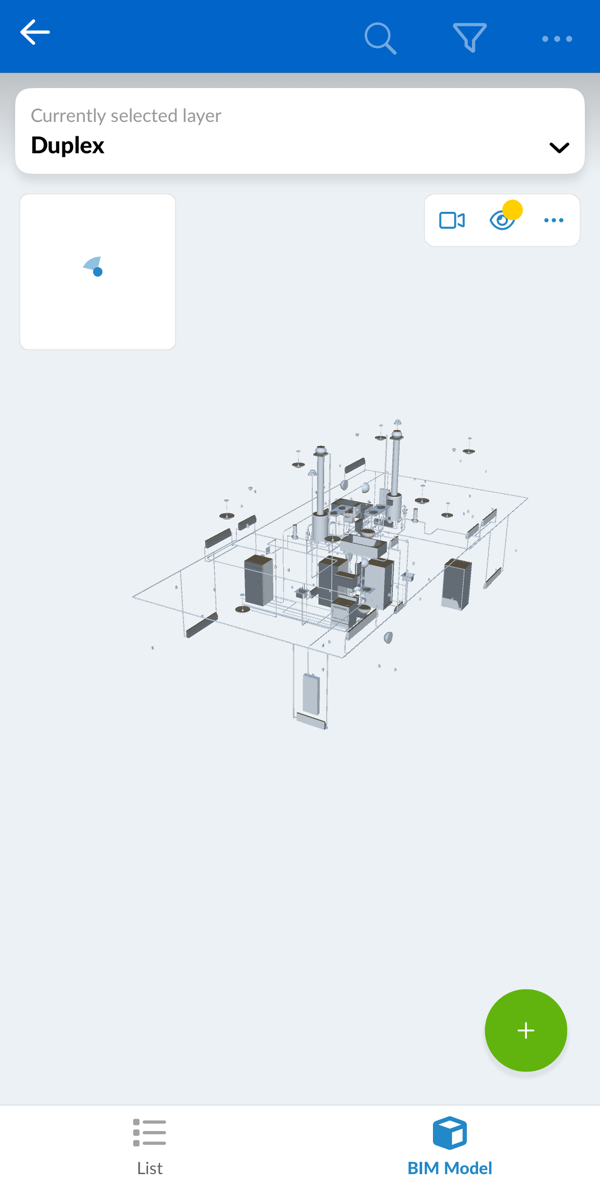

Exibir/ocultar modelos IFC

Ao usar modelos federados, em que os dados do modelo são divididos em vários arquivos IFC, o senhor pode decidir quais modelos serão exibidos simultaneamente.

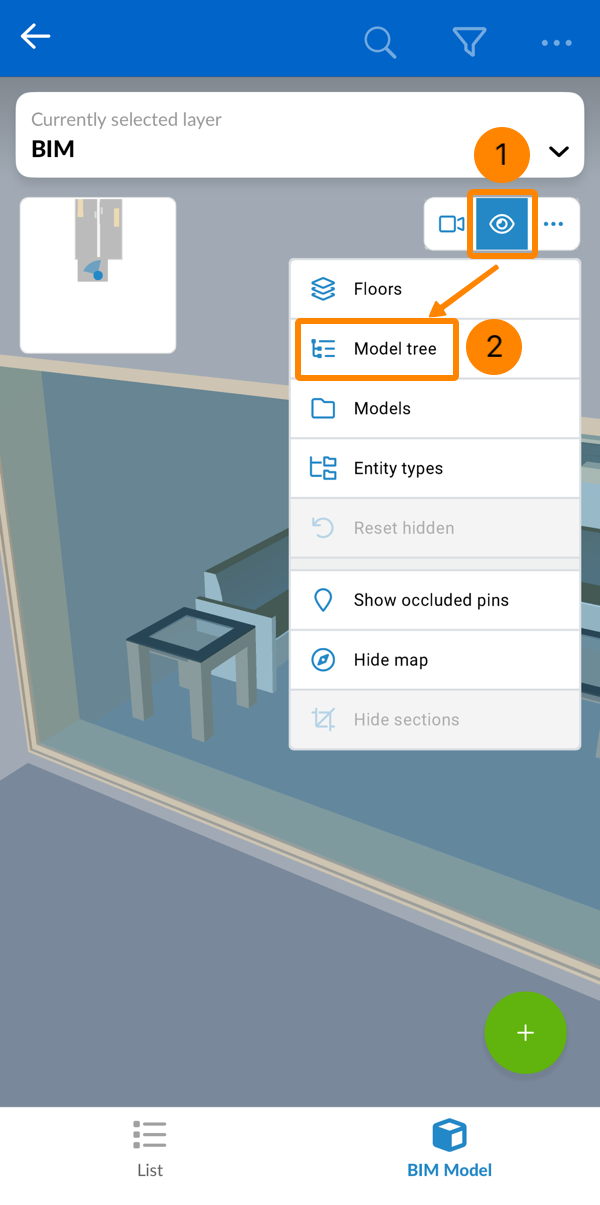

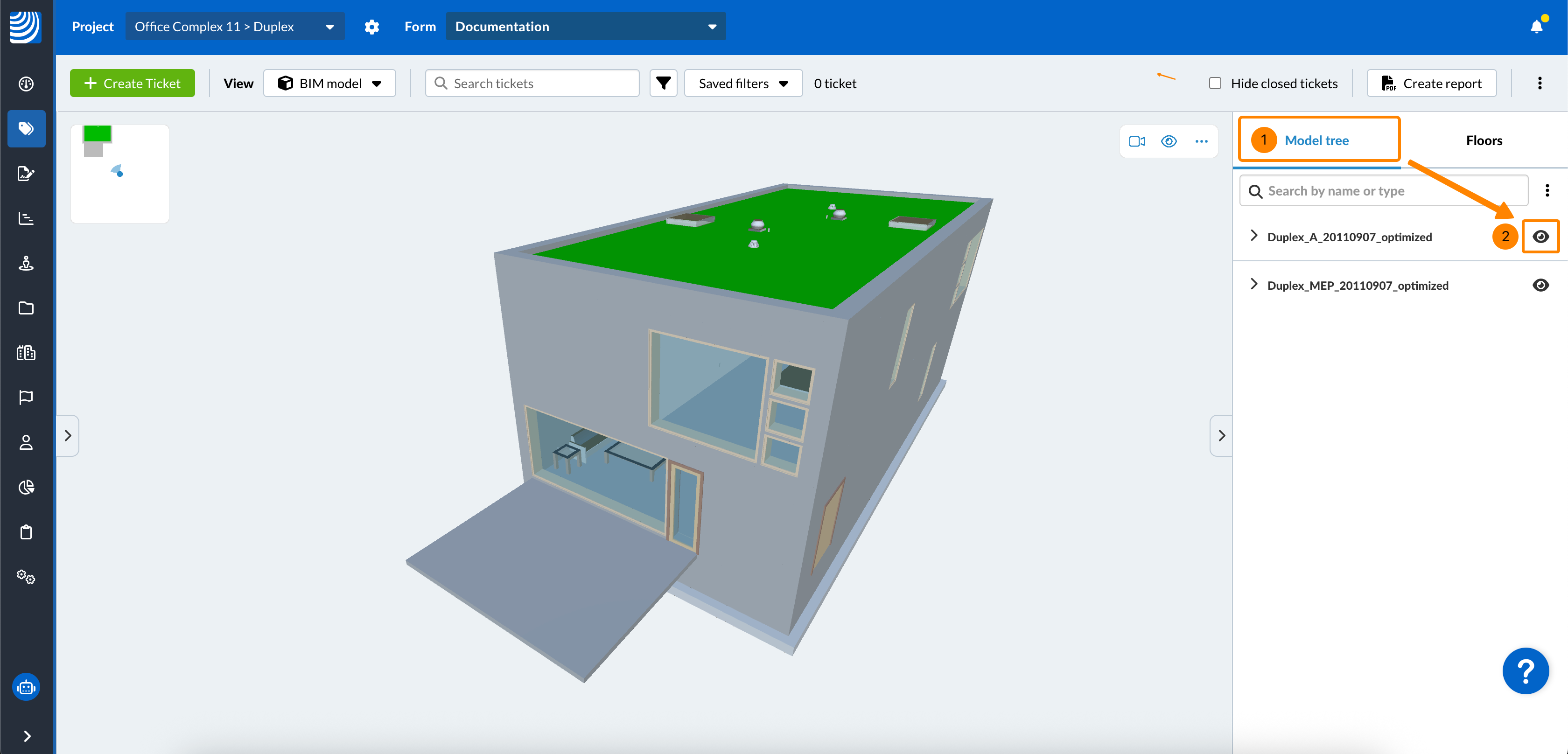

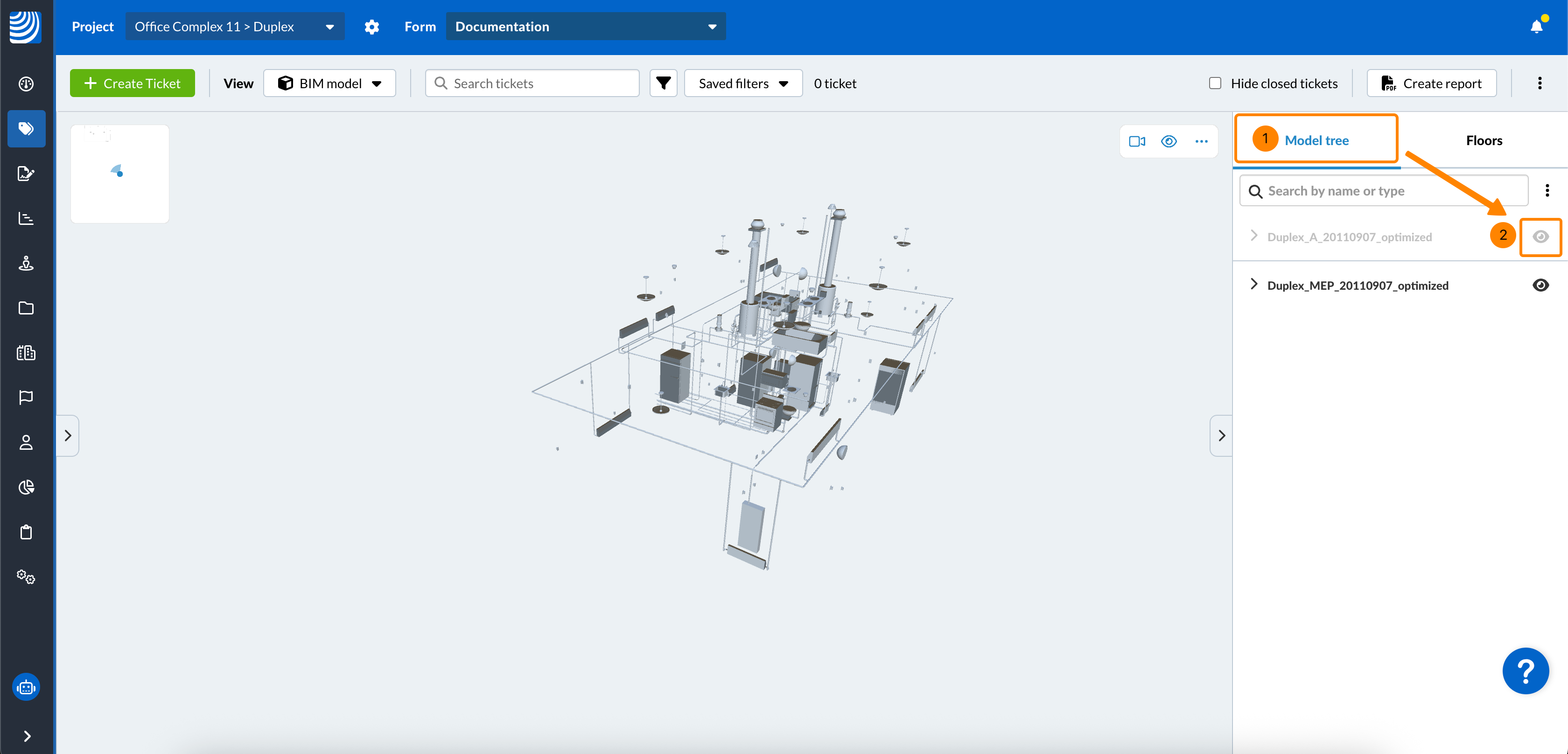

Para ocultar um modelo IFC:

1. Acesse o site Model Tree conforme explicado acima
2. Clique no ícone eye ao lado do modelo


Para mostrar o modelo novamente:

1. Clique no ícone do olho cruzado

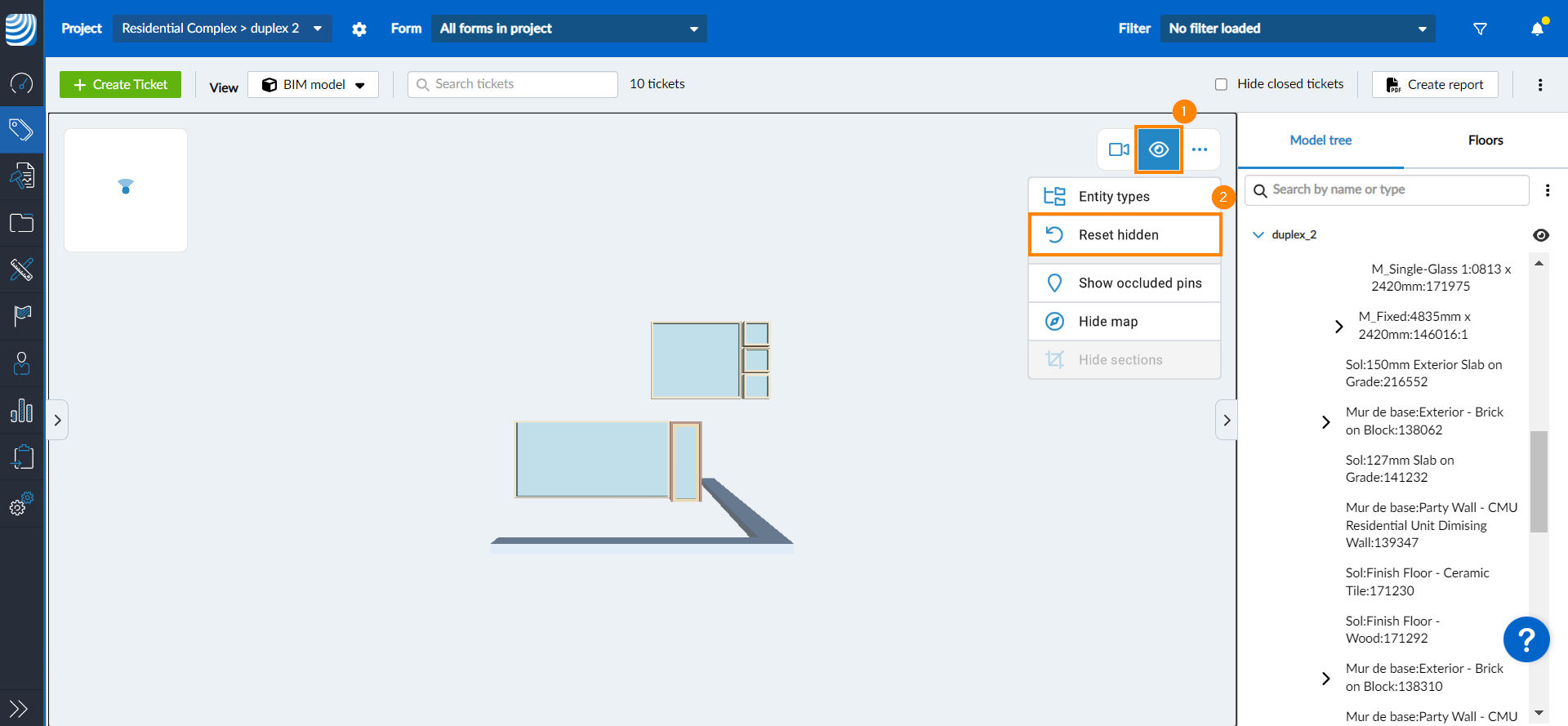

Redefinir a visualização para mostrar todos os elementos

O senhor pode revelar todos os elementos que foram ocultados, seja por tipos de entidades ou individualmente como elementos. Para isso:

1. Clique no ícone eye
2. Clique em Reset hidden


Mostrar/ocultar pinos ocluídos

Os pinos de tíquetes cobertos por paredes e outros elementos não são visíveis, é claro. Entretanto, o senhor ainda pode exibir todos os pinos de tíquete, inclusive os que estão cobertos. Consulte Tickets BIM View > Show/Hide Occluded Pins.

Ferramenta de medição

Use a ferramenta de medição para medir distâncias, ângulos e áreas.

Leia mais em Work with the Measurements Tool.

Planos de seção e caixas de seção

As ferramentas de plano de seção e caixa de seção permitem cortar o modelo para obter uma visão mais detalhada. Esses recursos são essenciais para a inspeção de elementos internos e facilitam a medição e a criação de bilhetes nos modelos.

Leia mais em Work with Section Planes & Section Boxes.

Ingressos em modelos BIM

Usando o visualizador BIM, o senhor pode criar e visualizar tíquetes nos modelos BIM.

Leia mais em Tickets BIM View.
