Visão geral
O BIM Viewer é compatível com vários planos de seção e uma caixa de seção, o que permite focar em áreas específicas cortando o modelo 3D. As seções permitem posicionar a câmera do lado de fora e ver todas as informações relevantes dentro do modelo.
Acesso e permissões
Para criar planos de seção ou usar a caixa de seção no BIM Viewer, o senhor precisa de um usuário interno com a permissão de usuário 'Tickets & Project Reports'. Leia mais em Permissões.
O BIM Viewer está disponível nas contas Pro e Enterprise. Leia mais em Pricing and Subscription.
Como acessar o BIM Viewer

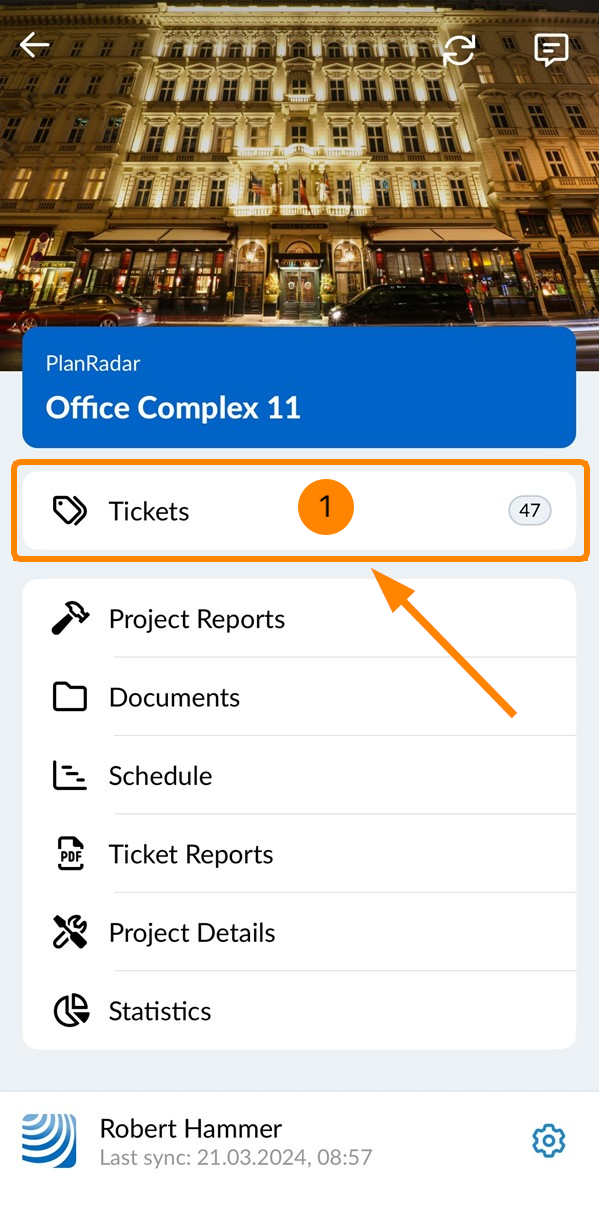

- Clique em Tickets
- Abra o projeto drop-down
- Selecione o projeto e a camada
- Clique em BIM model no menu suspenso View
Planos de seção
Use planos de seção para cortar o modelo. É possível criar até seis planos de seção.
Criar um plano de seção
Para criar um plano de seção:
- Clique no menu more
- Clique em Section
- Selecione uma face de um objeto em seu modelo BIM para começar a criar um plano de seção paralelo à face
- Clique no plano de seção e mantenha-o pressionado enquanto move o mouse para ajustar sua posição
Criar vários planos de seção
Para criar planos de seção adicionais:
- Clique no sinal +
- Crie um novo plano de seção conforme explicado acima em Create a Section Plane
Mover plano de seção
- Clique no plano de seção e mantenha-o pressionado enquanto move o mouse para ajustar sua posição
Rotação do plano de seção
Os planos de seção podem ser girados em qualquer direção. Para girar um plano de seção:
- Clique no ícone rotativo
- Mova o ícone rotativo no modelo arrastando e soltando
Flip Section Plane
Para inverter a direção de corte (ou seja, o vetor normal) do plano da seção:
- Clique no ícone Flip
- A seção do avião será invertida
Excluir planos de seção
Para excluir apenas um plano de seção:
- Clique no plano de seção que deseja excluir
- Clique no ícone delete
Se nenhum plano de seção for selecionado, o ícone de exclusão mostrará o número de planos de seção existentes.
Para excluir todos os planos de seção:
- Certifique-se de que nenhum plano de seção esteja selecionado
- Clique no ícone delete
Caixa de seção
Semelhante aos planos de seção, a caixa de seção permite cortar o modelo. A caixa de seção criará seis planos de seção ao redor da caixa delimitadora de um elemento. Tudo o que estiver dentro da caixa permanecerá visível, enquanto o que estiver fora ficará oculto.
Somente uma caixa de seção pode ser criada por vez.
Como alternativa, o senhor pode usar o recurso isolar, conforme descrito em BIM Viewer > Isolate Elements.
Criar caixa de seção
Para criar a caixa de seção:
- Selecione o(s) elemento(s) que deseja isolar na caixa de seção
- Clique no ícone box
- O(s) elemento(s) selecionado(s) será(ão) isolado(s) em uma caixa
Redimensionar uma caixa de seção
É possível ajustar o tamanho da caixa de seção movendo cada face individualmente. Para isso:
- Clique na face da caixa na direção que o senhor deseja ajustar
- Arraste a face para expandir ou reduzir a caixa de seção
Também é possível remover uma face da caixa de seção para expandir a visualização e revelar o restante do modelo a partir desse lado. Para fazer isso:
- Clique na face da caixa na direção em que deseja expandir
- Clique no ícone delete
- O restante do modelo será revelado por esse lado
O senhor pode excluir mais de um lado usando as mesmas etapas.
Caixa Excluir seção
Para excluir a caixa de seção e mostrar o modelo inteiro novamente:
- Certifique-se de que o senhor não está selecionando nenhuma das faces da caixa de seção
- Clique no ícone delete
Exibir/ocultar planos de seção e caixa de seção
Para ocultar o(s) plano(s) de seção ou a caixa de seção enquanto o modelo ainda está sendo cortado:
- Clique no ícone eye
- Clique em Hide sections (Ocultar seções)
Ocultar os planos de seção e a caixa de seção permite selecionar elementos localizados atrás dela. Caso contrário, ao clicar no elemento, o plano de seção será selecionado.
Para mostrar o(s) plano(s) de seção novamente:
- Clique no ícone eye
- Clique em Show sections (Mostrar seções)
