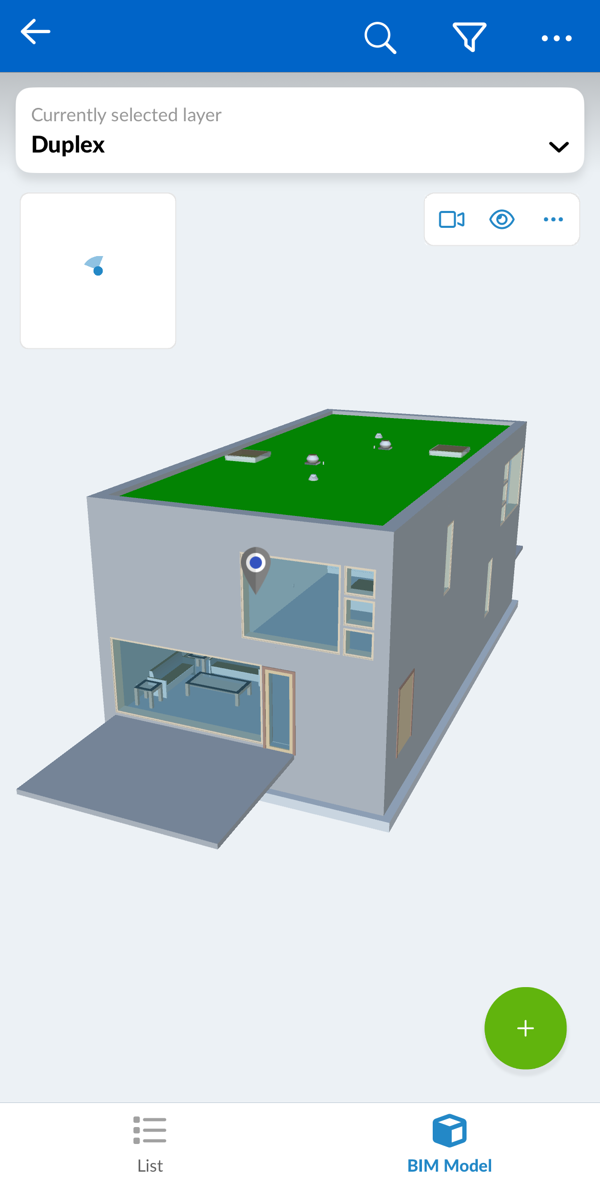

Tickets BIM View

Visão geral

Use a visualização BIM de tíquetes para ver onde os tíquetes estão localizados no modelo BIM.

Primeiro, leia sobre BIM Viewer e Tickets.

Como acessar o BIM Viewer

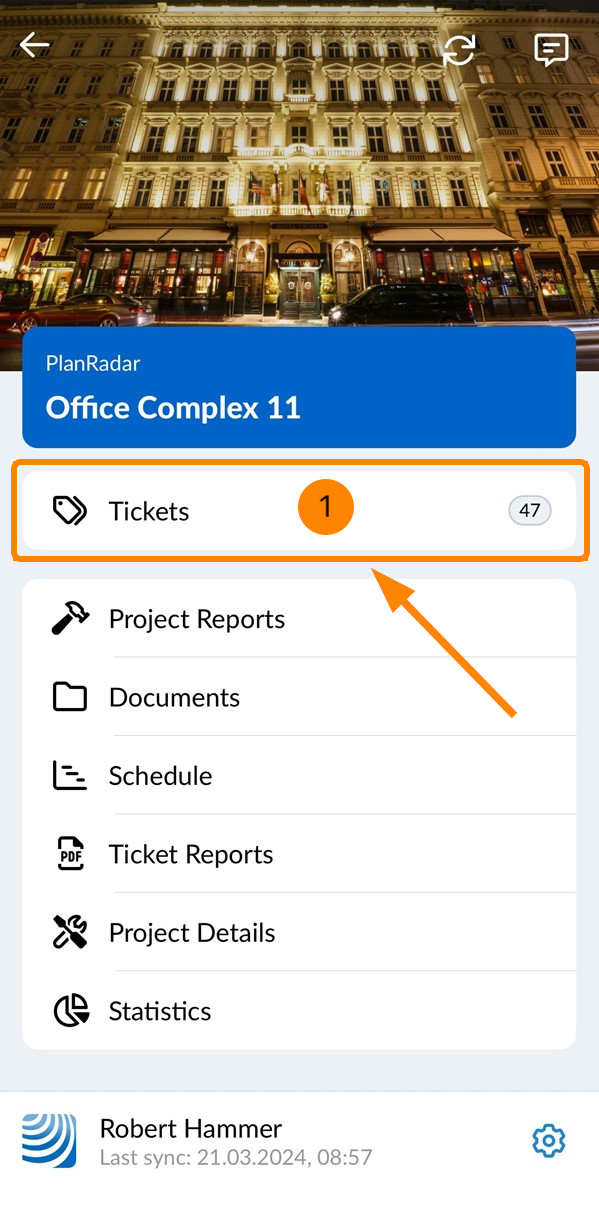

1. Clique em Tickets

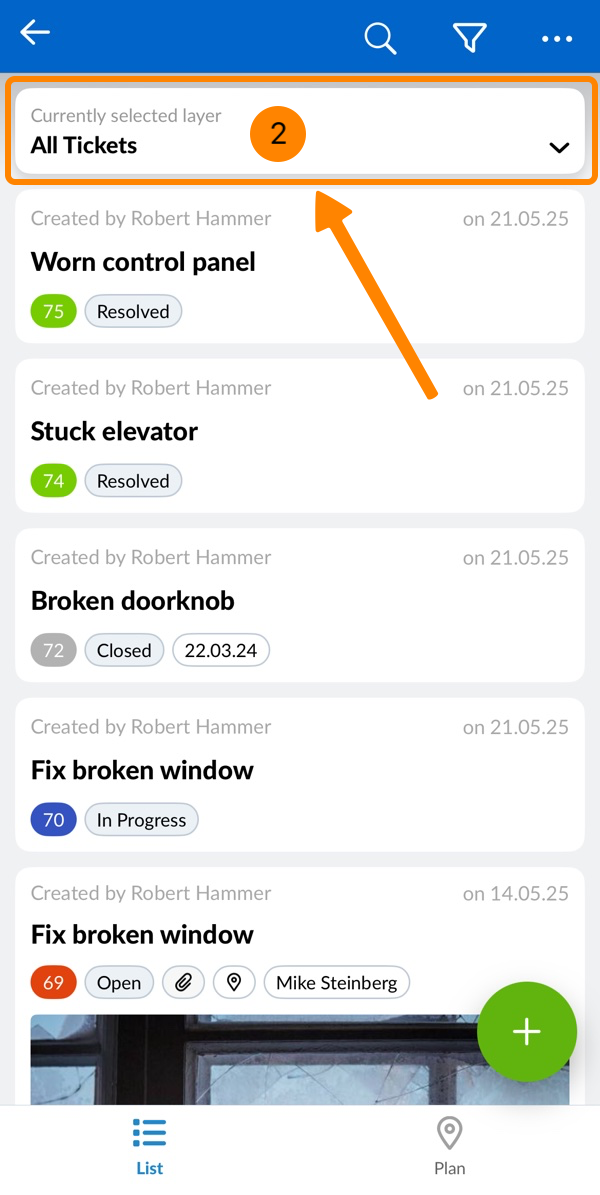

2. Abra o projeto drop-down

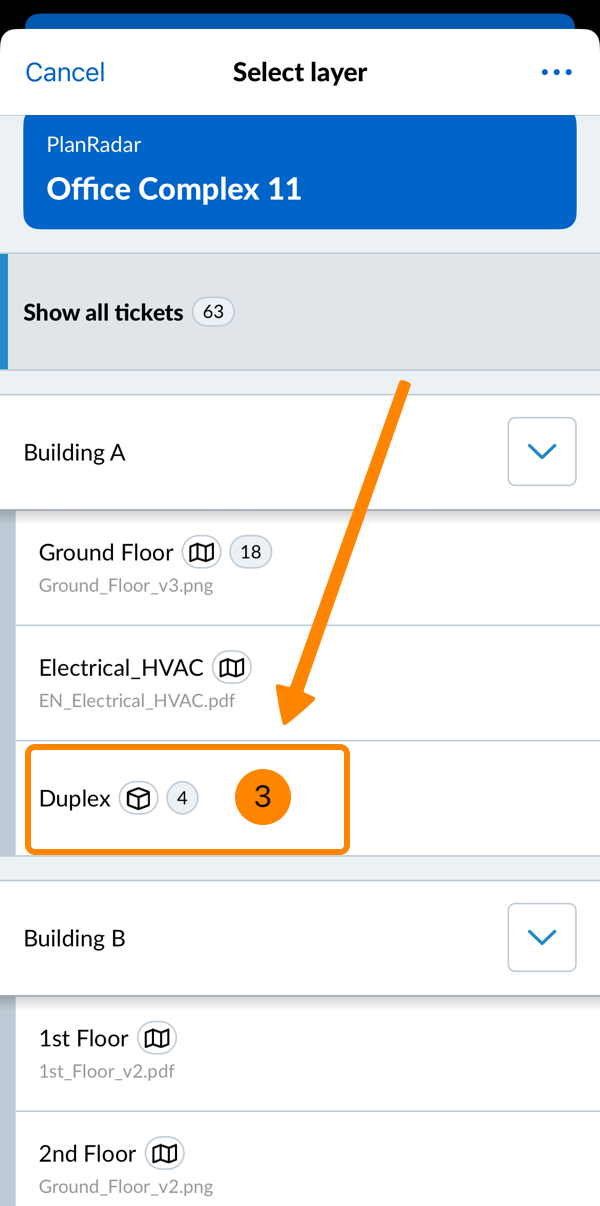

3. Selecione o projeto e a camada



   A visualização BIM não estará disponível enquanto All layers estiver selecionado.

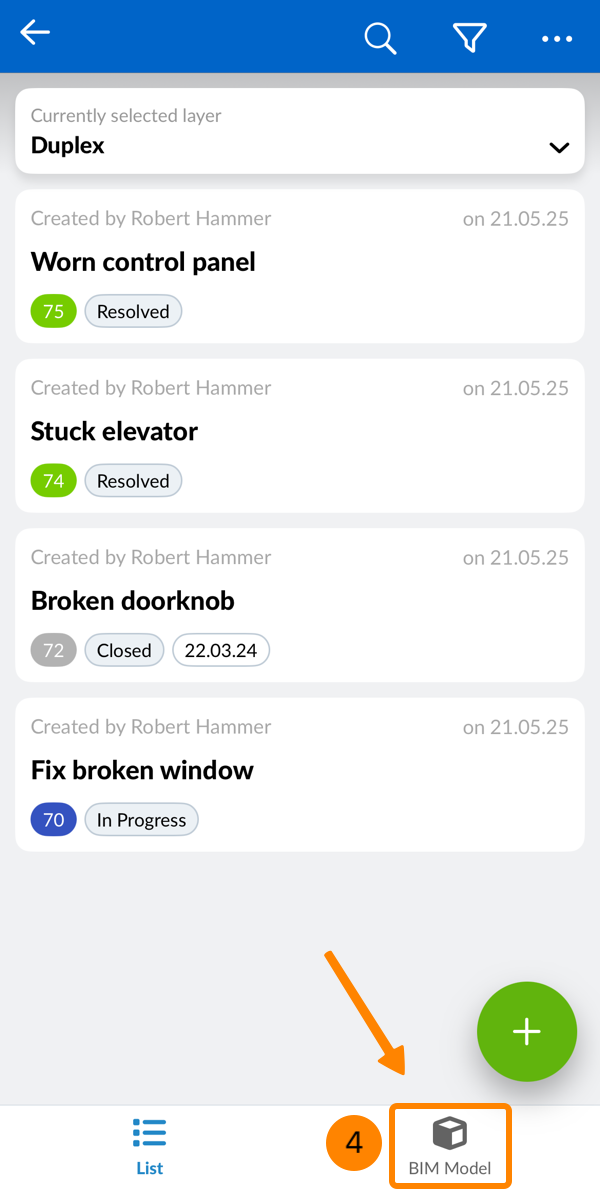

4. Clique em BIM model no menu suspenso View


Exibir/ocultar lista de tíquetes

A lista de tíquetes fica oculta por padrão. Para mostrar a lista de tíquetes:

1. Clique na seta lateral


Para ocultar a lista de tíquetes:

1. Clique na seta lateral

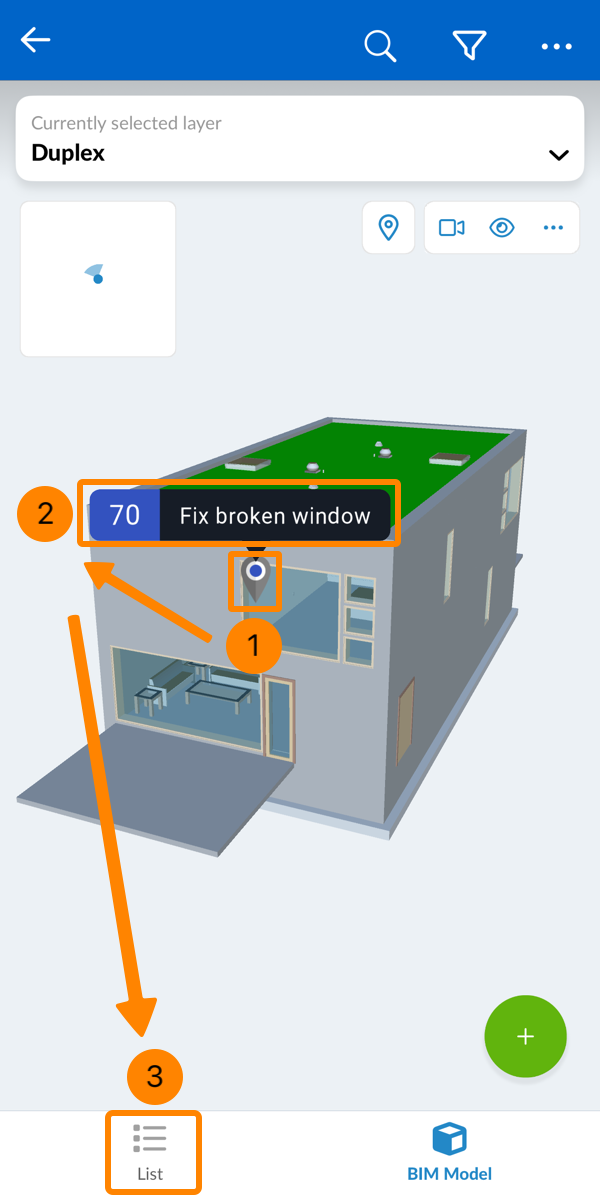

Exibir um tíquete

Abra um tíquete para visualizar seus detalhes ou editá-lo:

1. Clique em um tíquete na lista de tíquetes para ampliar o pino no modelo BIM e abrir a visualização do tíquete
2. OU clique no pino do tíquete no modelo BIM para abrir a visualização do tíquete
3. Clique em Open para visualizar todos os detalhes do tíquete


Mostrar/ocultar pinos ocluídos

Os pinos de tíquetes são colocados em elementos do modelo e podem ser ocultados por paredes, etc. O senhor também pode mostrar todos os pinos de tíquete ocluídos no modelo. Para fazer isso:

1. Clique no ícone eye
2. Clique em Show occluded pins (Mostrar pinos ocluídos)

3. Todos os pinos de tíquetes ficarão visíveis, e os que estiverem ocluídos por paredes etc. aparecerão ligeiramente opacos para indicar que estão colocados em elementos que não são visíveis

4. Para ocultar esses pinos novamente, clique em Hide occluded pins


Criar um ticket

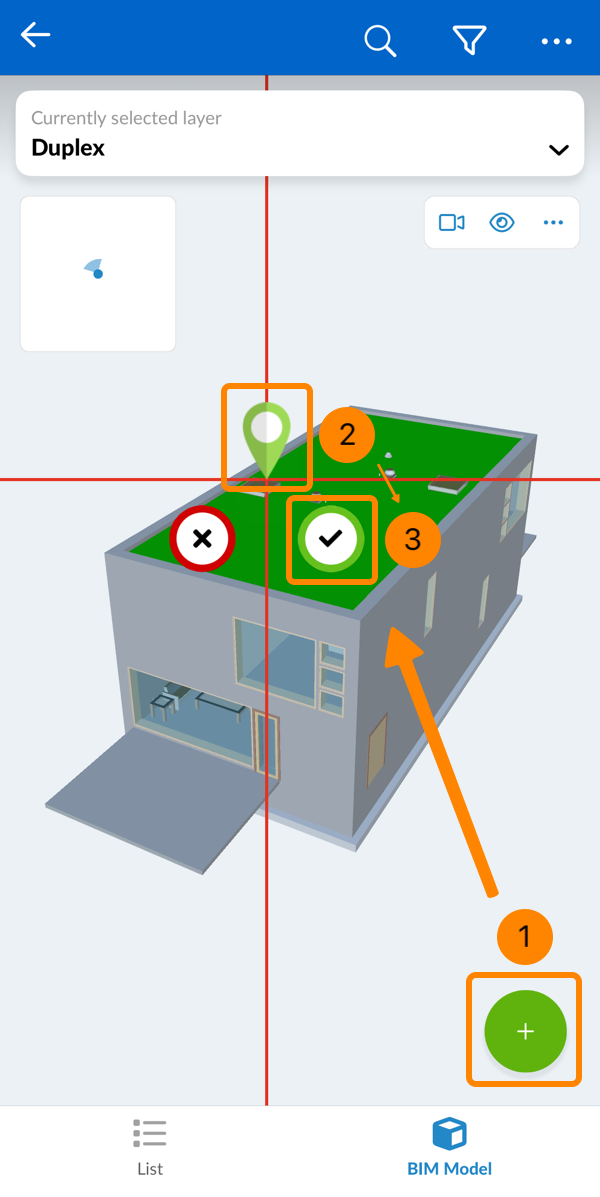

Para criar um tíquete no BIM Viewer:

1. Clique em Create Ticket
2. Arraste e solte o pino do tíquete no elemento para o qual o senhor deseja criar um tíquete
3. OU use o botão direito do mouse para clicar no elemento para o qual deseja criar um tíquete
4. Clique no link verde ✔ O senhor pode ver o que está acontecendo

5. Continue com o formulário de criação de tíquete, conforme explicado em Create a Ticket > Select a Form.
