Criar e gerenciar marcações de planos

Tobias Patek
  • Atualizado

Visão geral

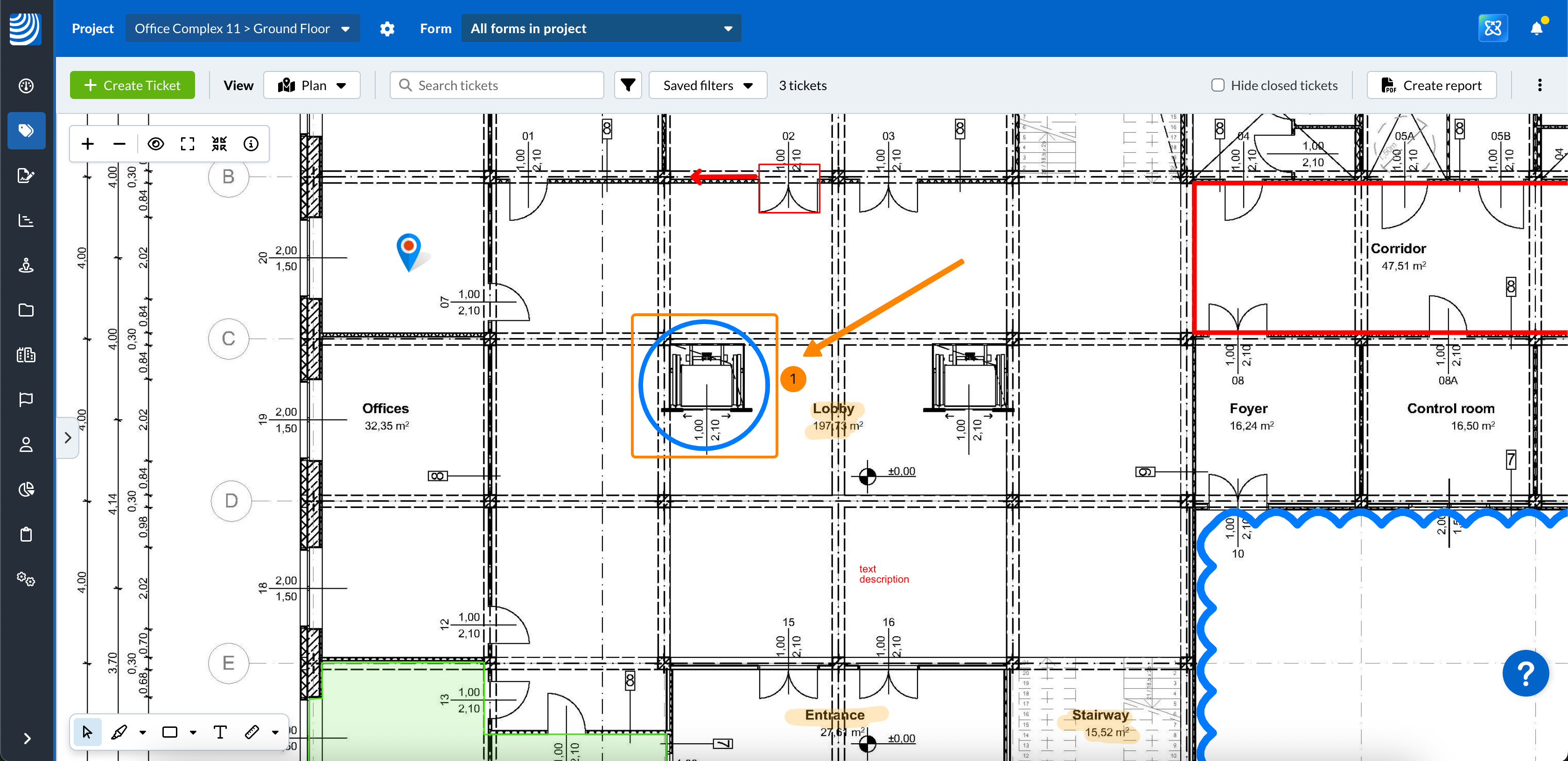

As marcações de planos permitem que o senhor destaque visualmente, faça anotações e comunique informações diretamente nos planos do projeto, seja para colaboração ou referência pessoal.

  • As marcações públicas são visíveis para todos os usuários com acesso ao plano.
  • As marcações privadas são visíveis apenas para o criador.
  • As medidas (Distance, Path e Area) funcionam como marcações e calculam a distância ou a área.

Acesso e permissões

Todos os usuários internos podem criar e gerenciar suas próprias marcações privadas.
Para criar ou gerenciar marcações públicas, inclusive as criadas por outros usuários, o senhor precisa da permissão de função "Manage public markups" (Gerenciar marcações públicas).
Qualquer pessoa com acesso a um plano, inclusive subcontratados e observadores, pode visualizar suas marcações públicas.

Leia mais em Permissions e em User Types.

Como acessar

O senhor pode acessar, criar e gerenciar marcações de planos em dois locais:

  • Tickets Plan View - disponível tanto no aplicativo Web quanto no aplicativo móvel
  • Projects > Plans & Layers - disponível apenas no Webapp

As marcações criadas em uma visualização são automaticamente visíveis na outra.

Como o processo é o mesmo em ambas as visualizações, este artigo usa a visualização do plano Tickets como exemplo.

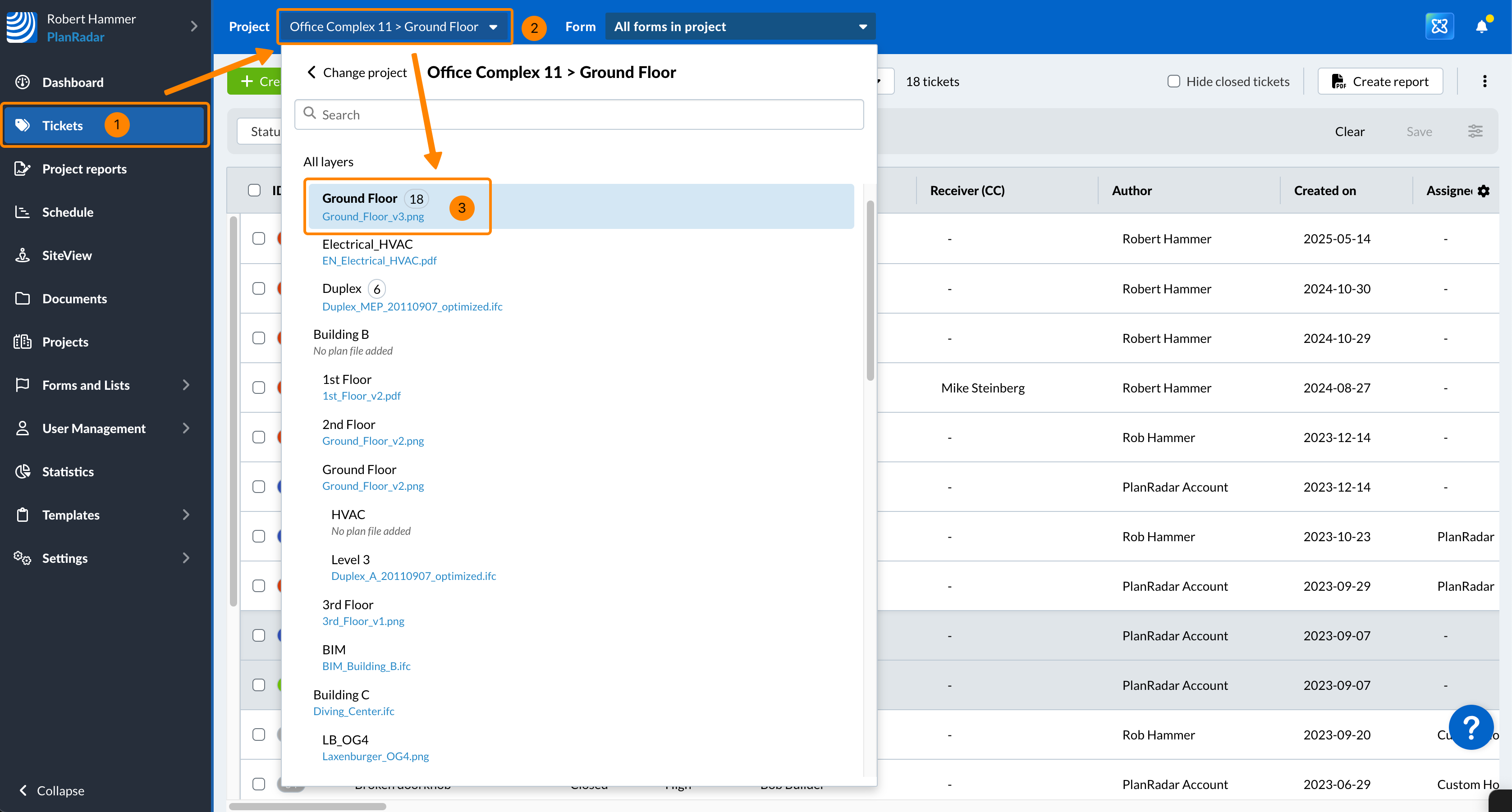

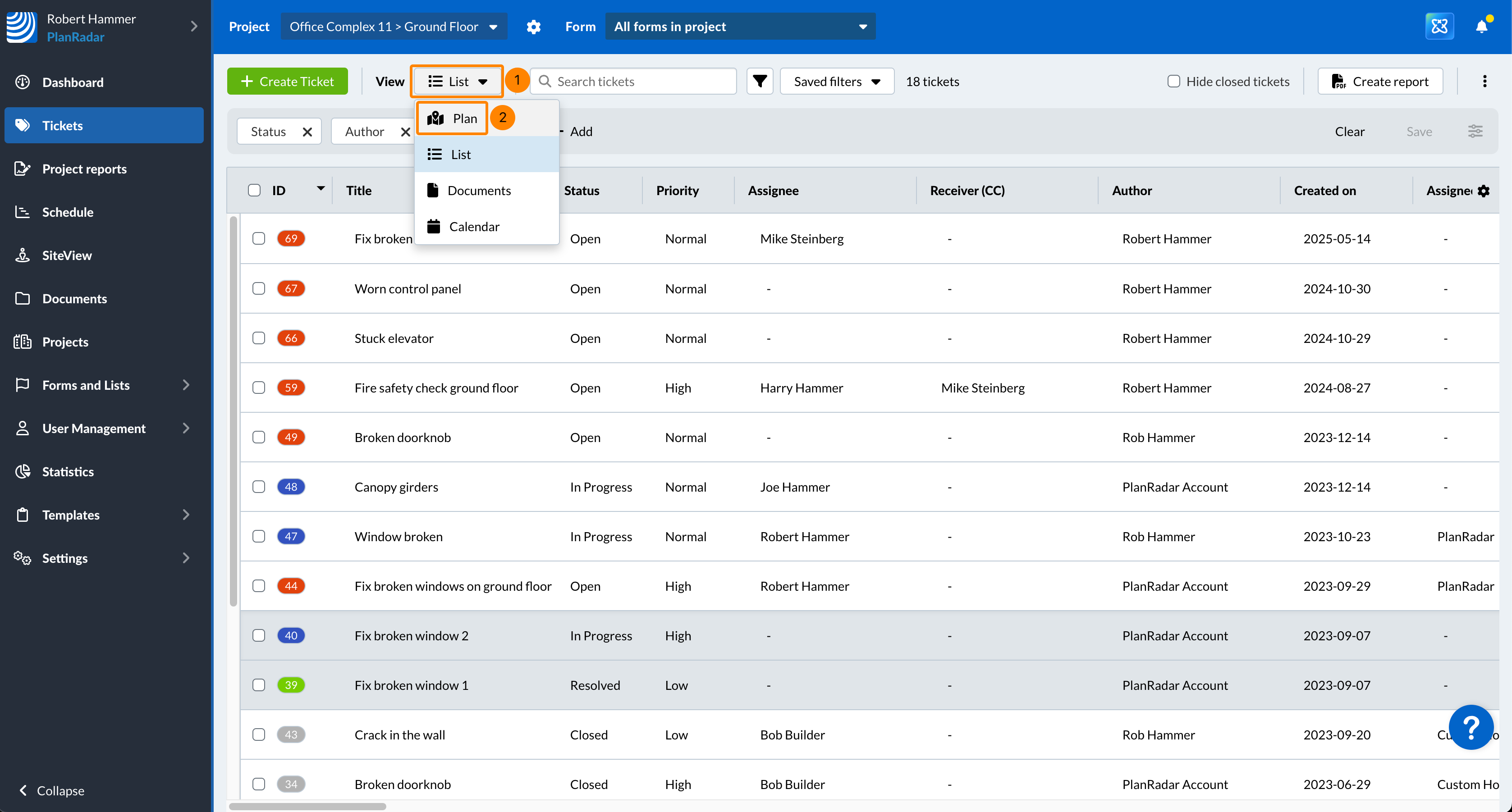

Para acessar a visualização do plano Tickets:

  1. Clique em Tickets
  2. Abra o menu Project
  3. Clique em uma camada/plano, por exemplo, Ground Floor
  4. No menu suspenso View, selecione Plan

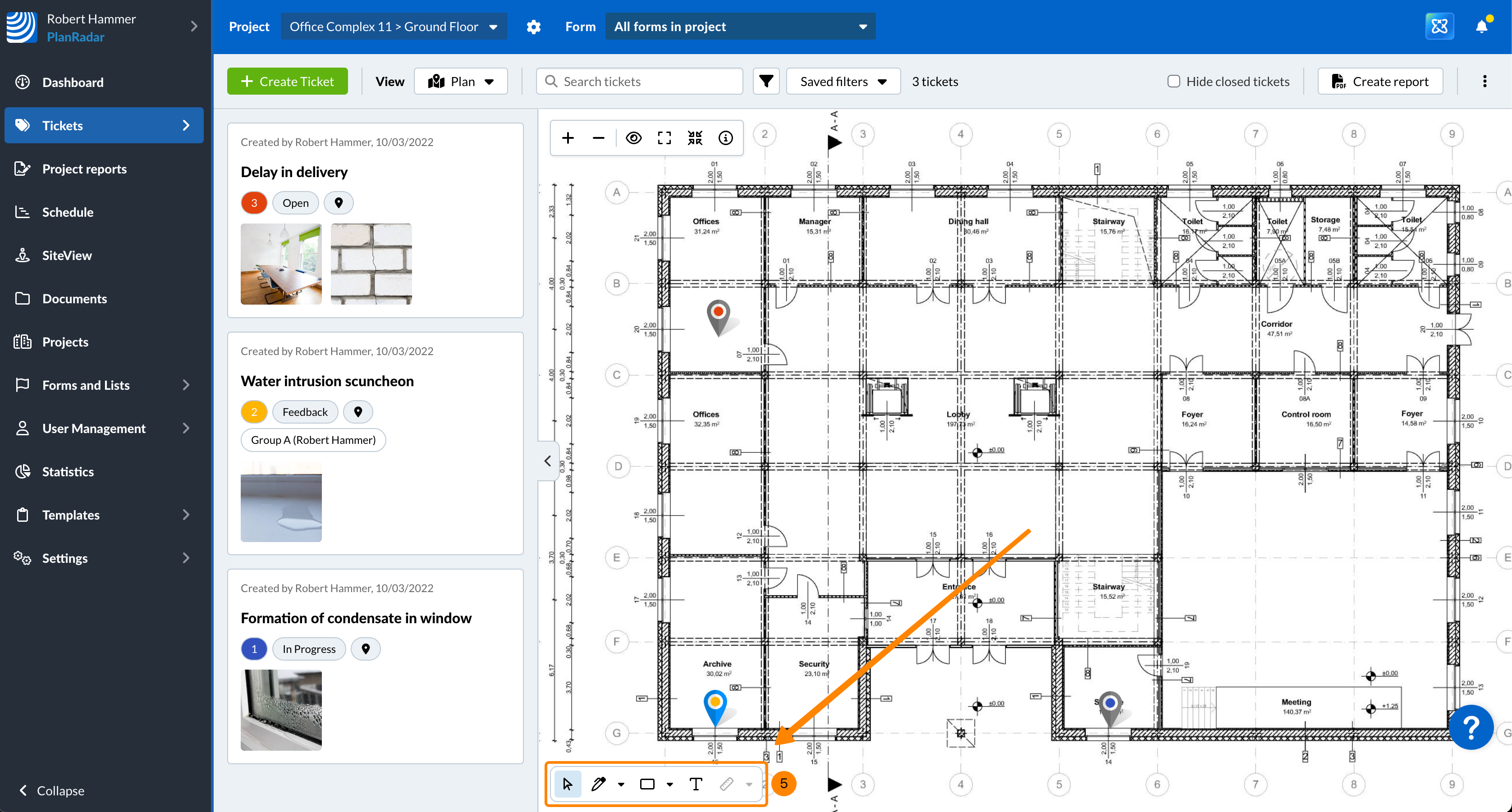

  5. O senhor vê a visualização do plano Tickets com a barra de ferramentas de marcações de plano

Para ter mais espaço para visualizar o plano, o senhor também pode Show/Hide Tickets List e Show/Hide the Main Menu Titles.

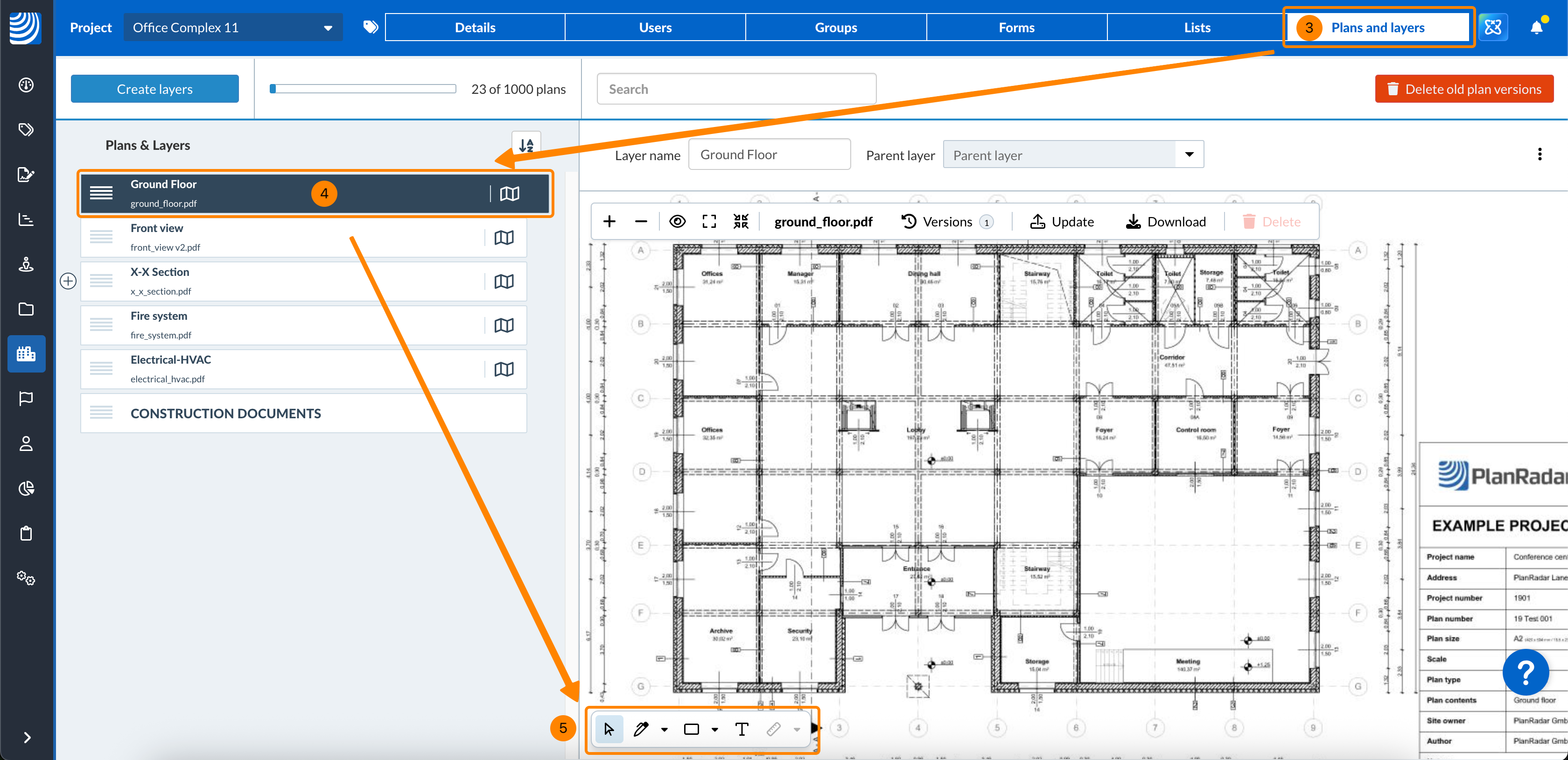

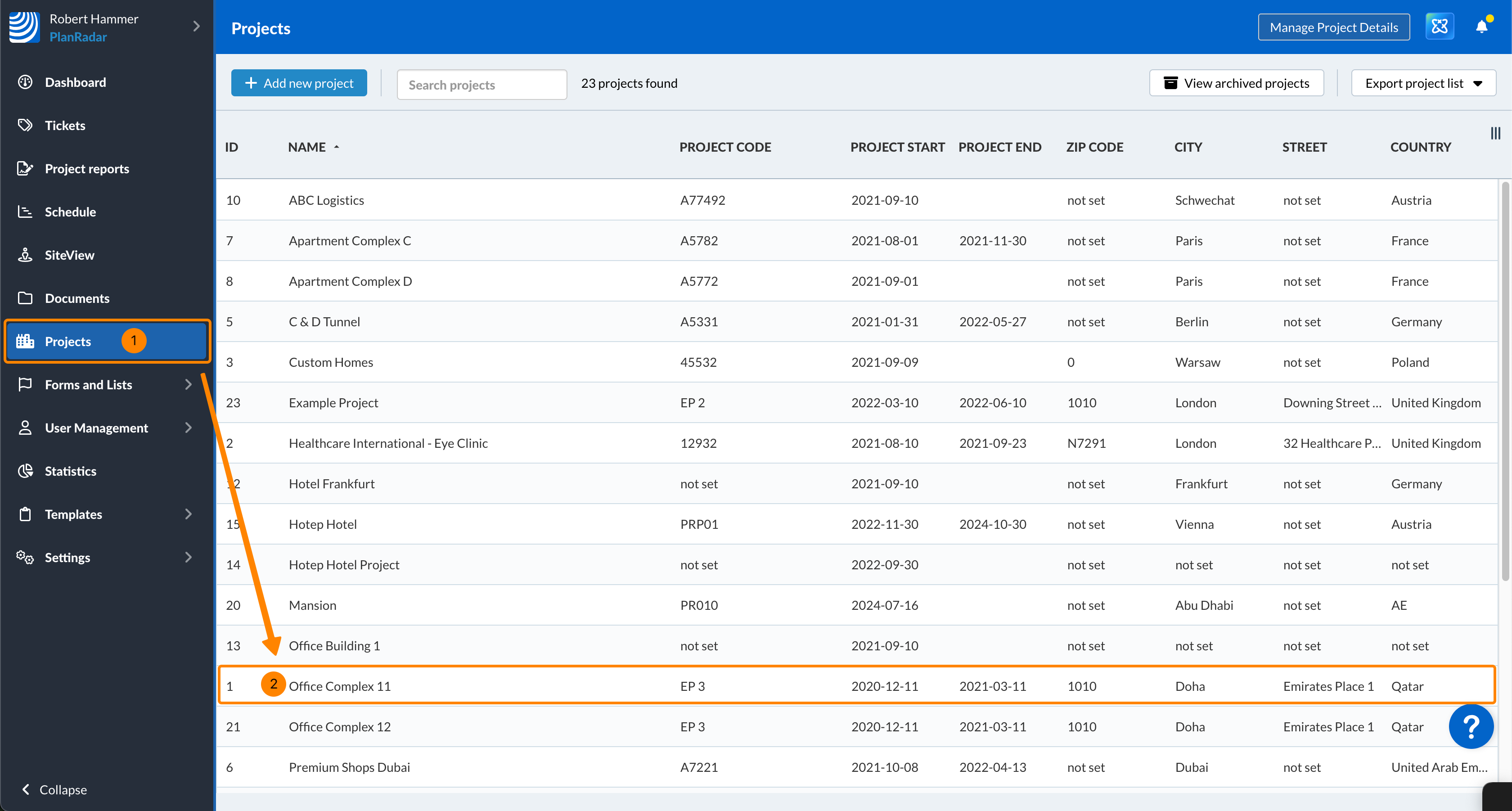

Para acessar um plano em "Planos e camadas" de um projeto:

  1. Clique em Projects
  2. Clique no projeto para abri-lo
  3. Clique em Plans and layers
  4. Clique na camada/plano, por exemplo, Ground Floor
  5. O senhor vê o plano com a barra de ferramentas de marcações do plano

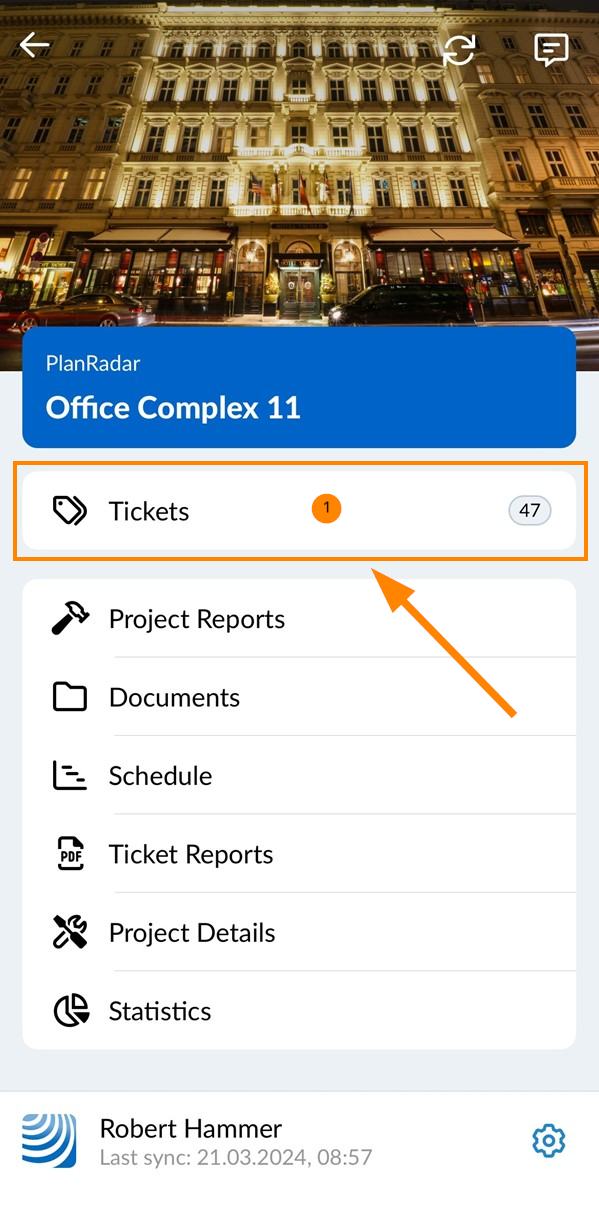

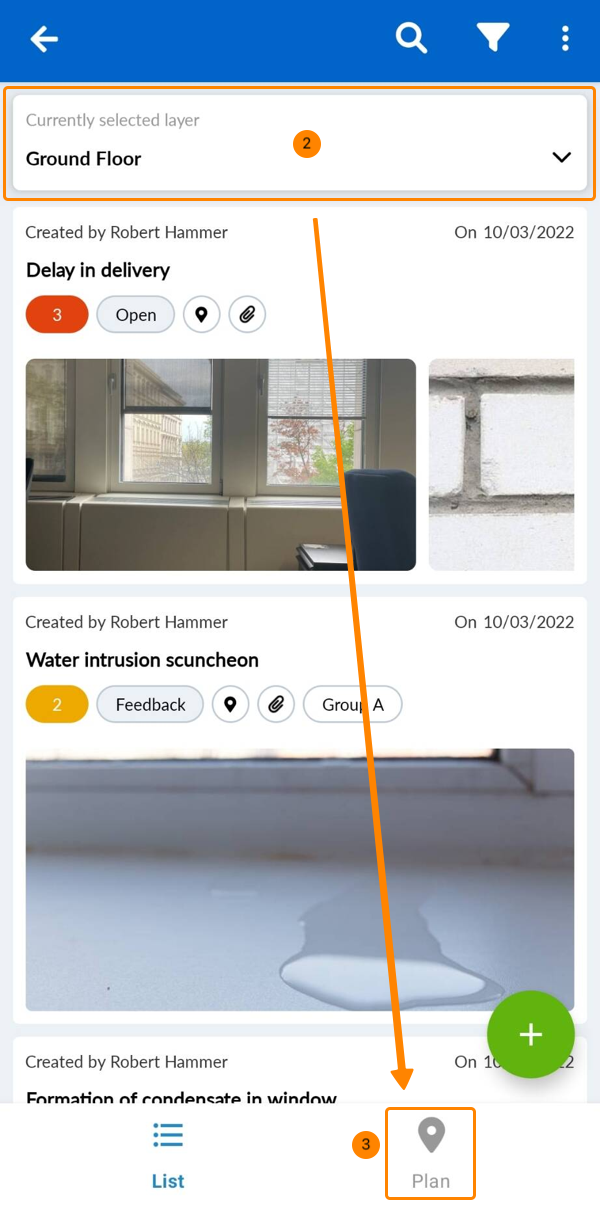

  1. Toque em Tickets no menu principal
  2. Selecione uma camada, por exemplo, Ground Floor
    A visualização do plano não está disponível enquanto All layers estiver selecionado.
  3. Tap Plan

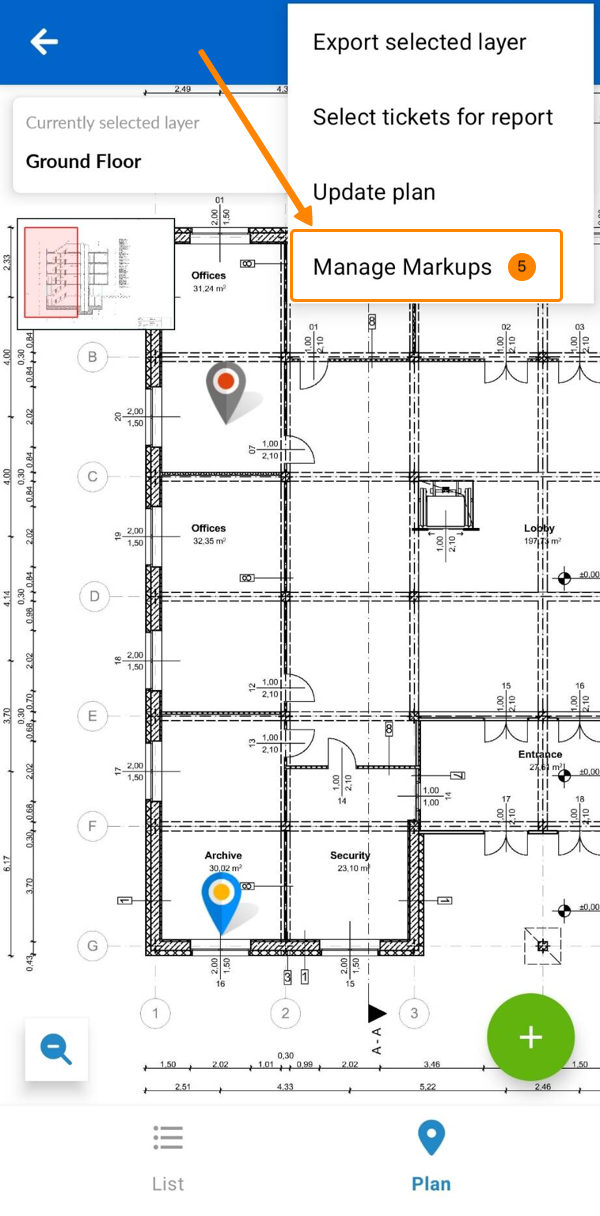

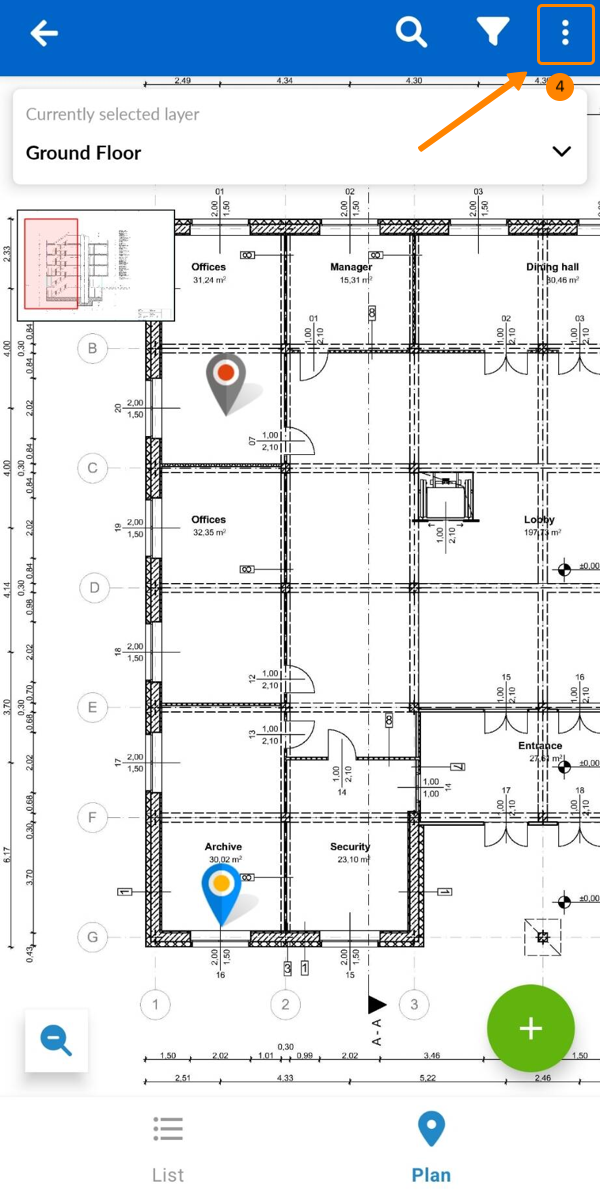

  4. Abra o menu More
  5. Toque em Manage Markups

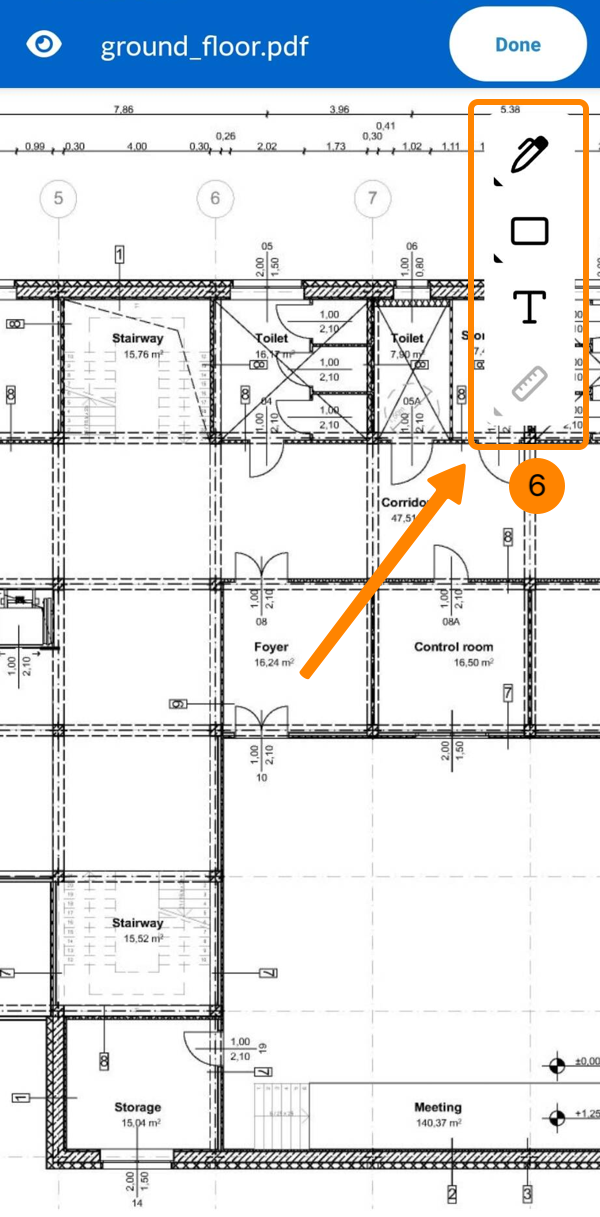

  6. O senhor vê a visualização do plano com a barra de ferramentas de marcações do plano

Ferramentas de marcação (por tipo)

Existem diferentes ferramentas de marcação que estão agrupadas nos menus a seguir por tipos de marcação:

Desenho

Os desenhos à mão livre incluem as ferramentas de marcação Pen e Highlighter. Elas funcionam da mesma forma, sendo que o marcador é mais espesso e transparente por padrão.

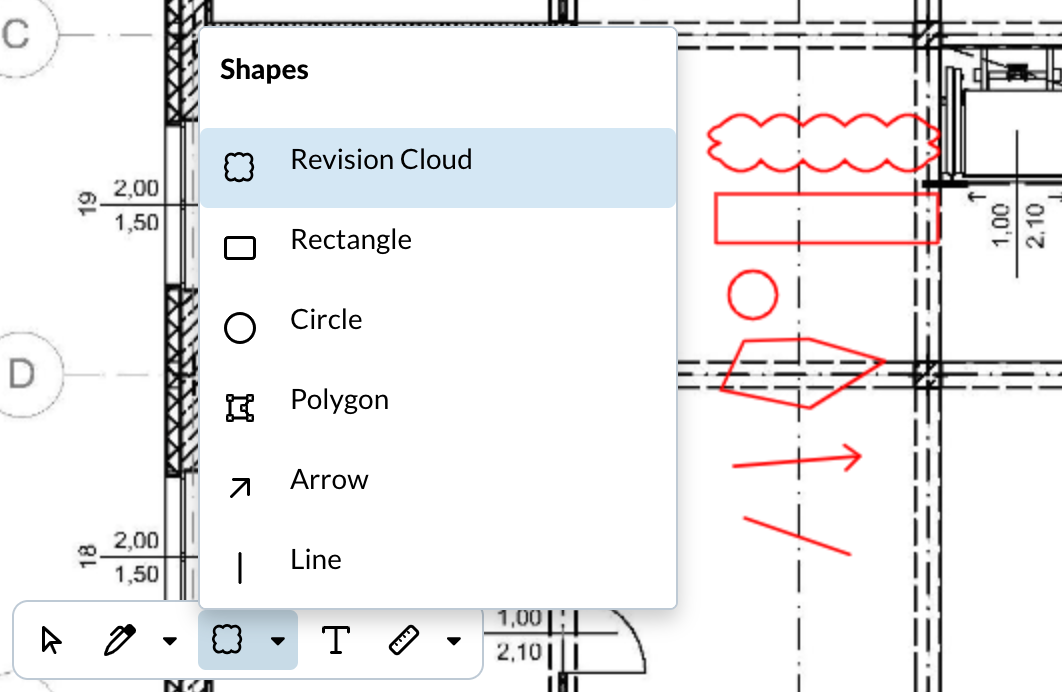

Formas

As formas incluem as ferramentas de marcação Revision cloud, Rectangle, Circle, Polygon, Arrow e Line .

Texto

A ferramenta de marcação Text permite que o senhor adicione notas escritas diretamente no plano.

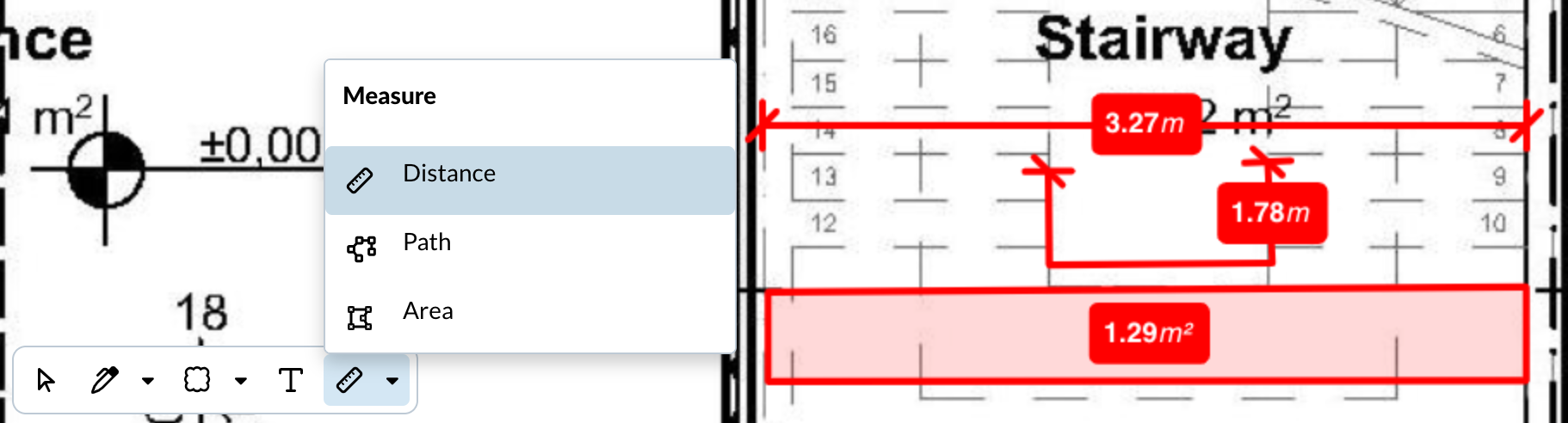

Medidas

As medições incluem as ferramentas de marcação Distance, Path e Area.

  • A distância mede a distância em linha reta entre dois pontos em metros.
  • O caminho mede o comprimento total entre vários pontos em metros.
  • A área mede a superfície fechada em metros quadrados.

As medições só ficam disponíveis depois que o senhor Calibrar a balança para um plano.

Criar marcações

Criar uma marcação

Quando o senhor cria uma nova marcação, ela herda automaticamente as configurações de formatação da última marcação da mesma ferramenta de marcação. Isso permite que o senhor adicione rapidamente várias marcações com estilo consistente.

Todas as novas marcações são privadas por padrão.

As marcações são salvas em uma versão do plano. Quando uma nova versão do plano é carregada, as marcações feitas na versão anterior não são mais visíveis. Consulte também Update Plans.

Para criar uma marcação:

  1. Selecione uma ferramenta de marcação na barra de ferramentas.
  2. Coloque ou desenhe a marcação no plano.
  3. Depois que o senhor coloca a marcação, ela é salva automaticamente e visualizada no modo de edição.

Em seguida, o senhor pode Edit a Markup para torná-la pública, por exemplo, ou Customize the Appearence of a Markup conforme descrito abaixo.

Colocar ou desenhar uma marcação

As etapas para colocar ou desenhar uma marcação variam um pouco, dependendo da ferramenta de marcação:

Caneta e marcador de texto:

  • Clique/toque e mantenha pressionado para começar a desenhar.
  • Liberar para terminar.

Campos de texto, formas (exceto polígono) e medidas de distância:

  • Clique/toque e mantenha pressionado para posicionar o primeiro ponto ou canto.
  • Solte para posicionar o segundo ponto ou canto.
  • Para campos de texto: Digite o texto e clique/toque fora do campo de texto.

Formas de polígonos e medidas de área:

  • Clique/toque para posicionar cada ponto.
  • Clique/toque no ponto inicial novamente para fechar a forma.

Medições de caminho:

  • Clique/toque para posicionar cada ponto.
  • Clique duas vezes/toque no último ponto ou pressione Enter para finalizar.

Mostrar/ocultar marcações no plano

Por padrão, o usuário vê todas as marcações que criou ou que são públicas:

O senhor pode mostrar/ocultar as marcações por:

  • Visibilidade de marcação:
    • Privada
    • Pública
  • Tipo de marcação:
    • Medidas
    • Desenhos
    • Formas
    • Textos

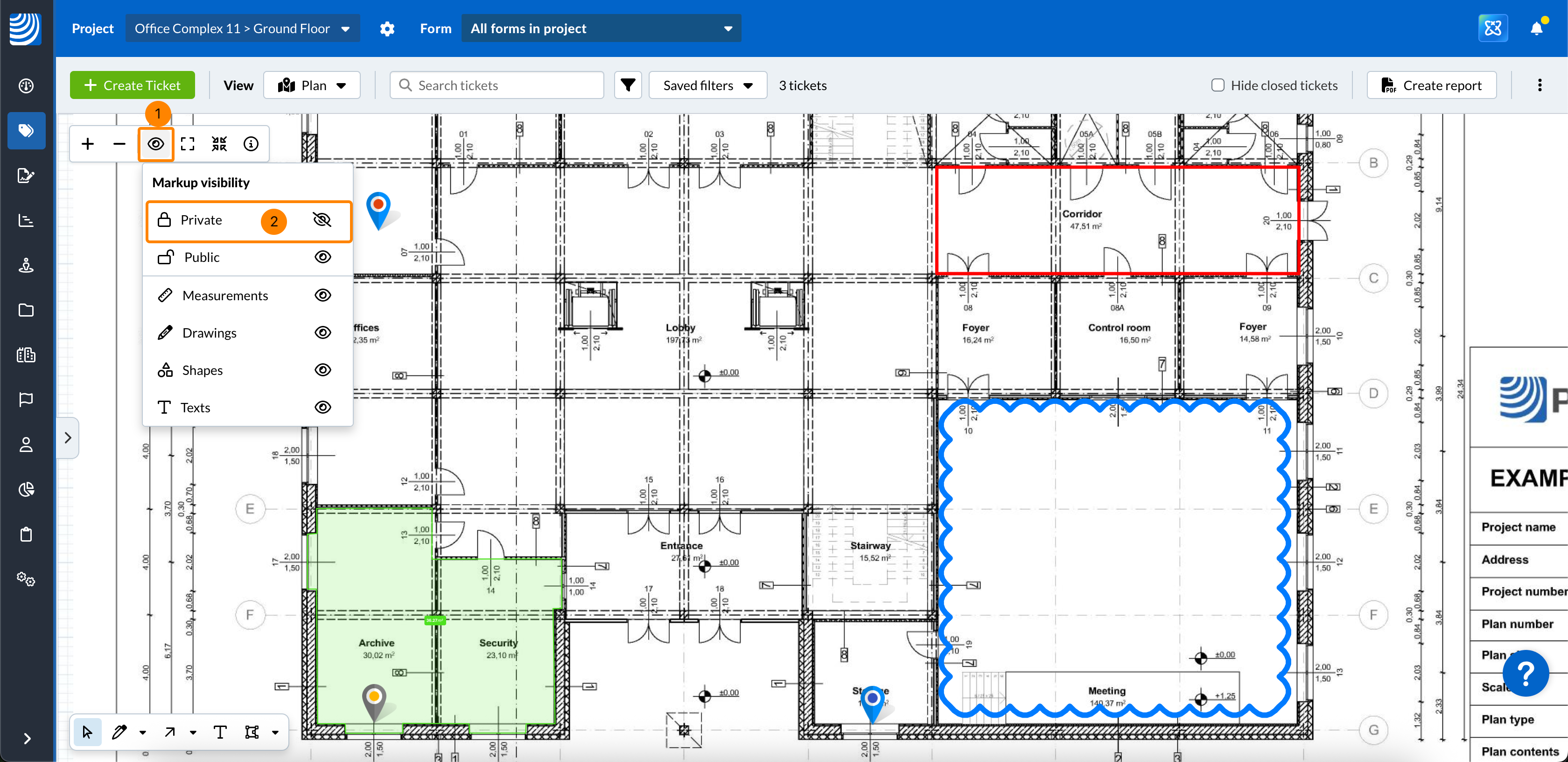

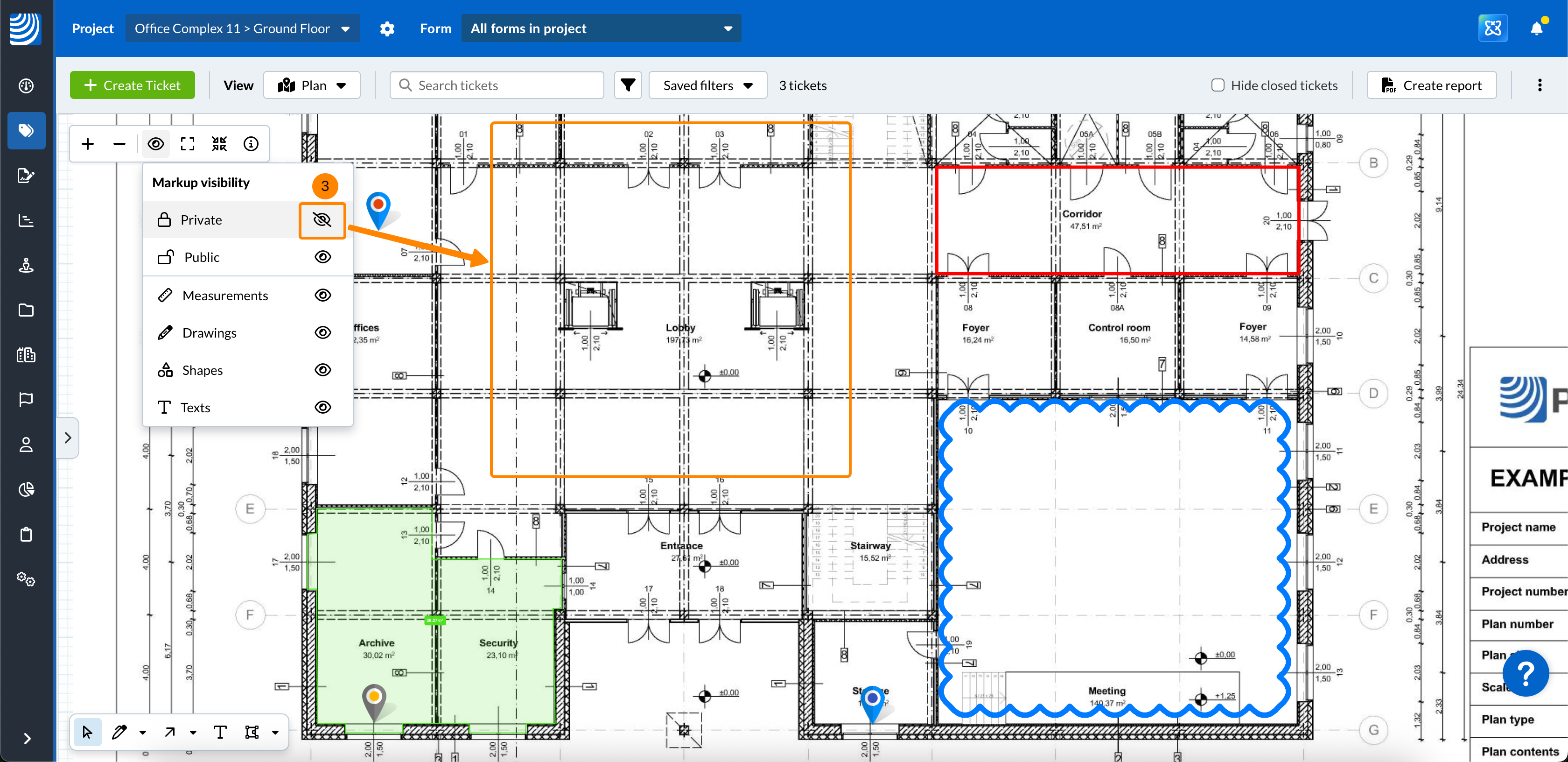

Para ocultar as marcações por tipo ou visibilidade:

  1. Clique no ícone Eye
  2. Clique, por exemplo, em Private para ocultar todas as marcações privadas.
  3. O ícone do olho riscado indica quais marcações estão ocultas no plano.

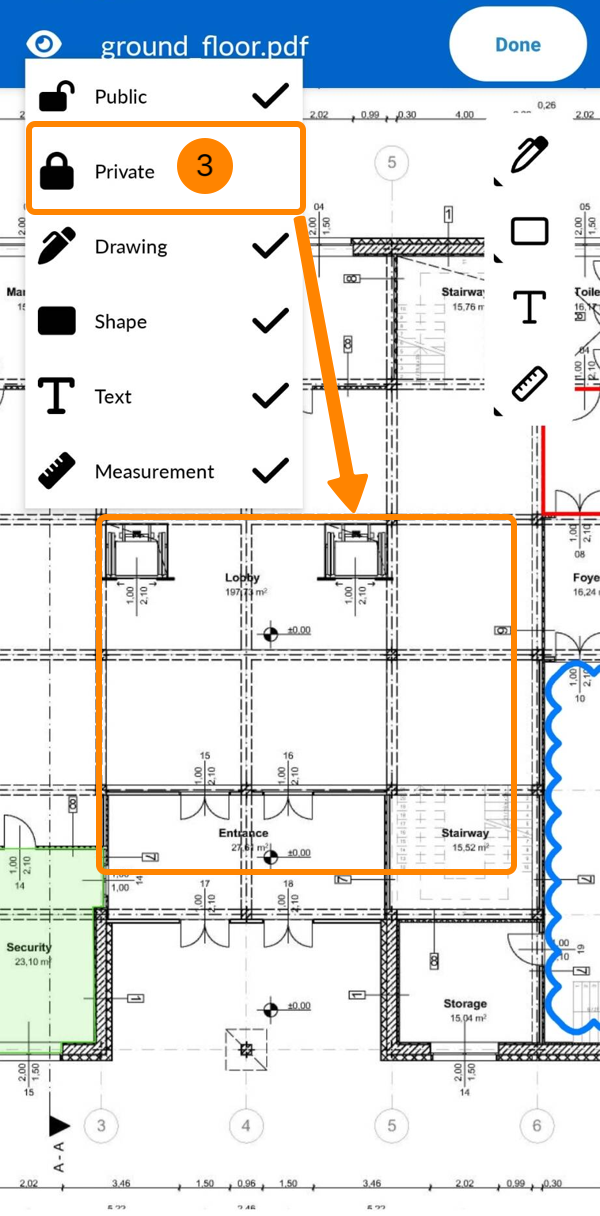

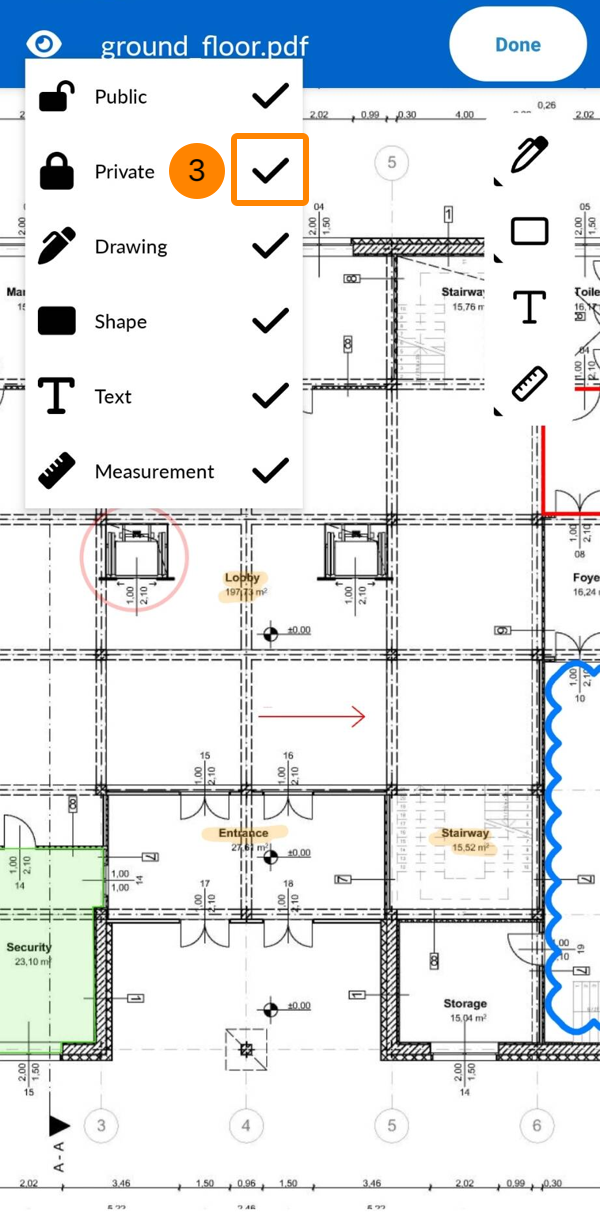

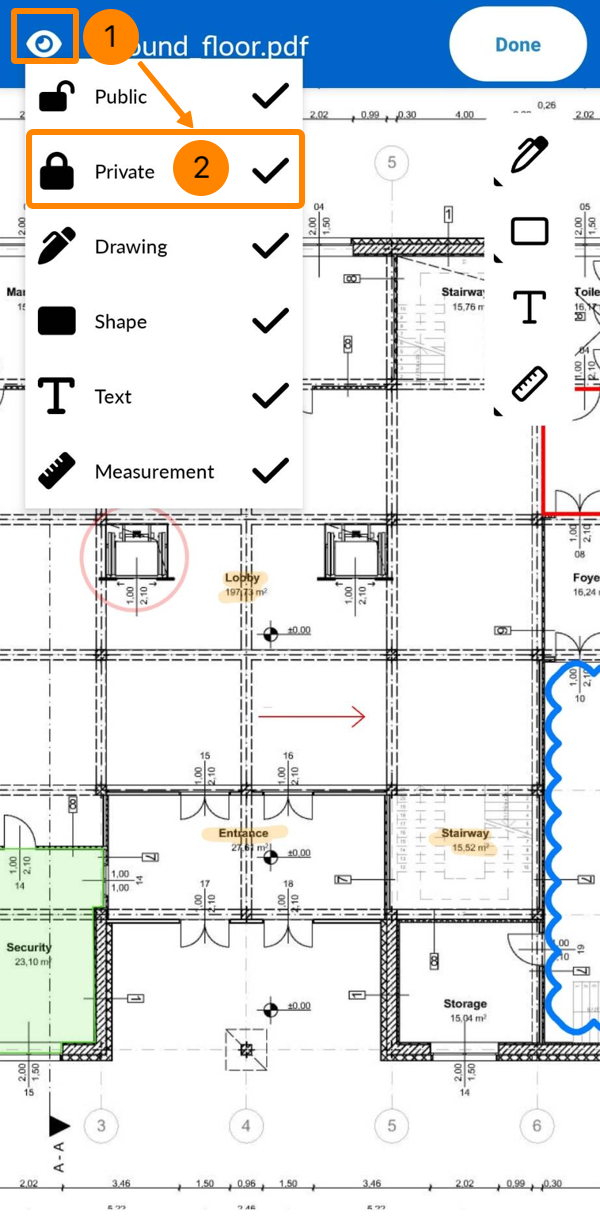

  1. Toque no ícone Eye
  2. Toque, por exemplo, em Private para ocultar todas as marcações privadas.
  3. O ✔ ausente indica quais marcações estão ocultas no plano.

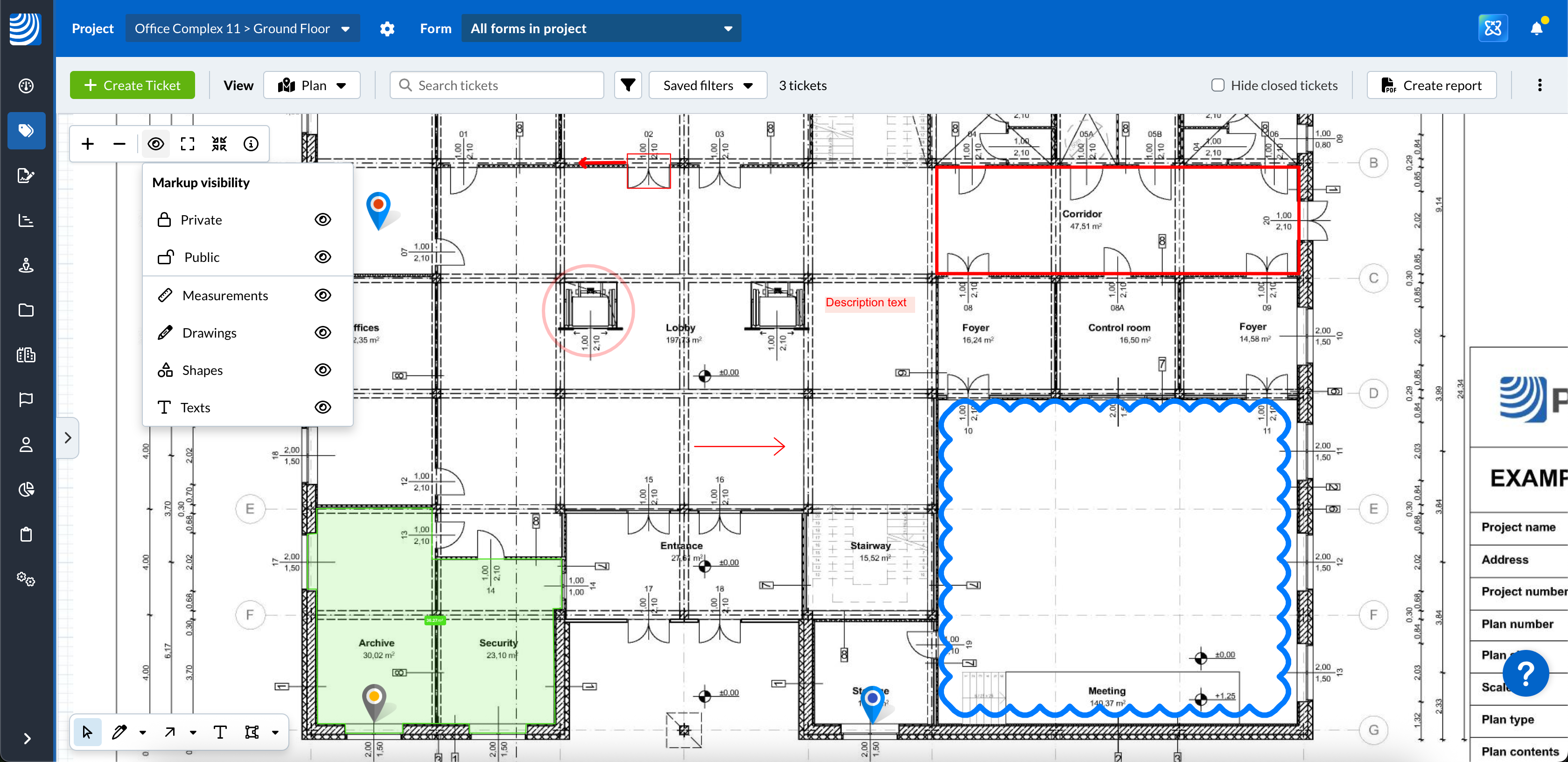

Para mostrar as marcações por tipo ou visibilidade:

  1. Clique no ícone Eye
  2. Clique, por exemplo, em Private para mostrar todas as marcações privadas novamente.
  3. O ícone eye indica quais marcações são mostradas no plano.
  1. Toque no ícone Eye
  2. Toque, por exemplo, em Private para mostrar todas as marcações privadas novamente.
  3. O ✔ indica quais marcações são mostradas no plano.

Editar uma marcação

A seleção de uma marcação é a primeira etapa de todas as instruções a seguir.
Novas marcações são selecionadas automaticamente para que o senhor possa editá-las imediatamente.

Selecionar uma marcação

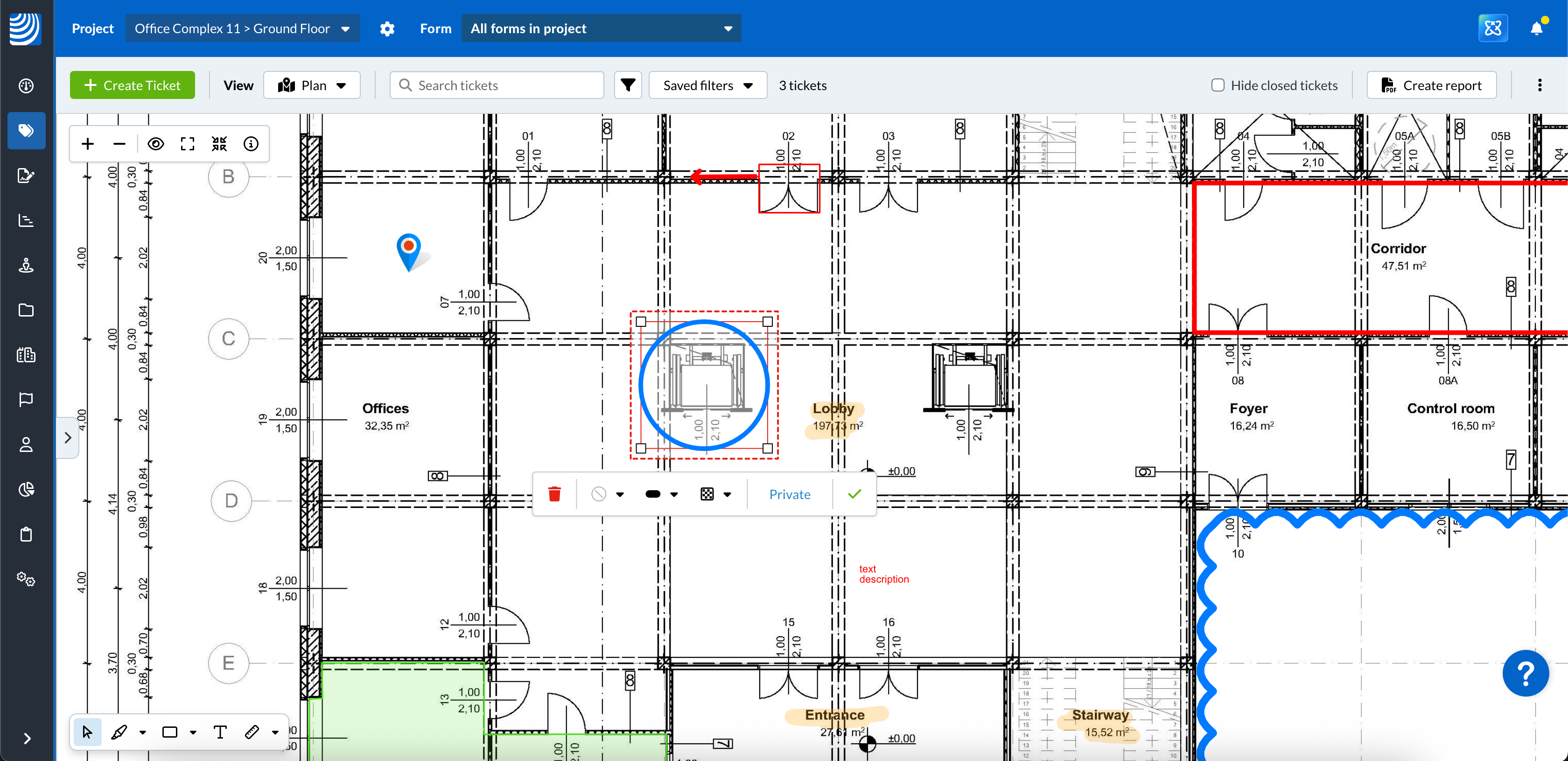

Para selecionar uma marcação:

  1. Clique na marcação
  2. A marcação selecionada é indicada por um quadro pontilhado vermelho

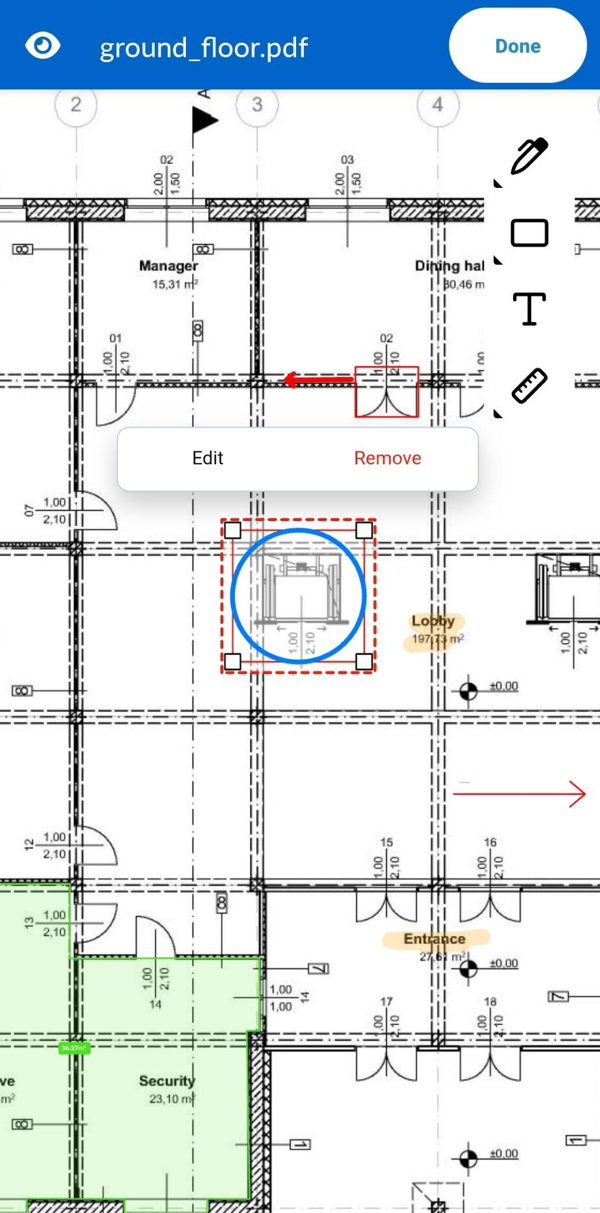

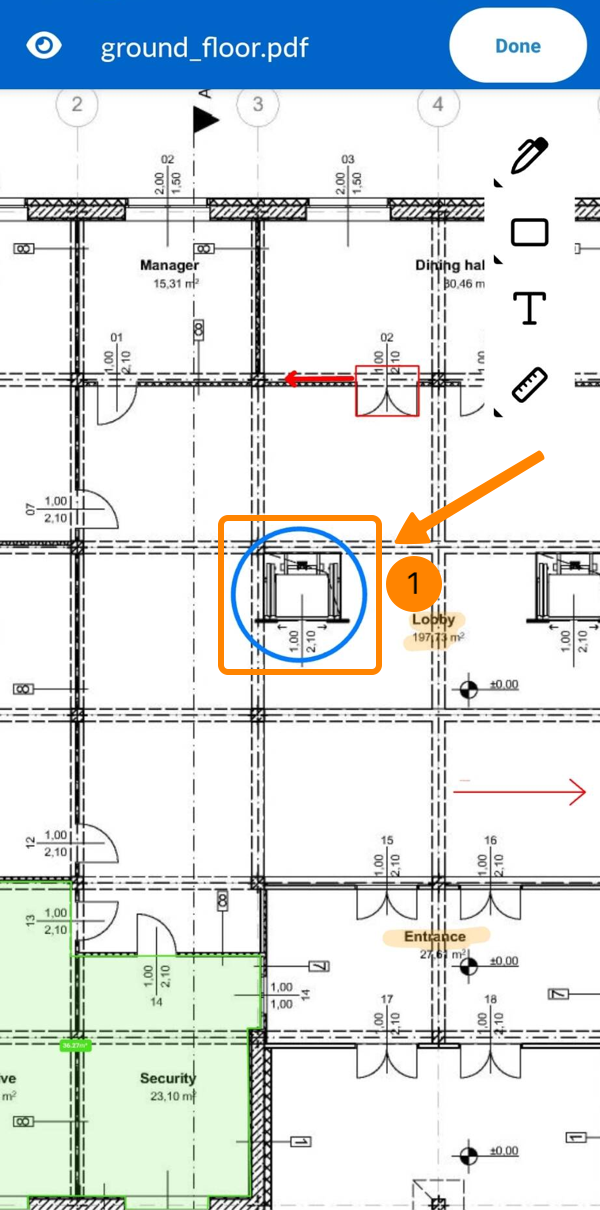

  1. Toque na marcação
  2. A marcação selecionada é indicada por um quadro pontilhado vermelho

O senhor precisa clicar/tocar na linha ou na área preenchida de uma marcação. Por exemplo, clicar/tocar dentro de uma marcação de retângulo sem uma cor de fundo não a selecionará.

Alterar a visibilidade (pública/privada)

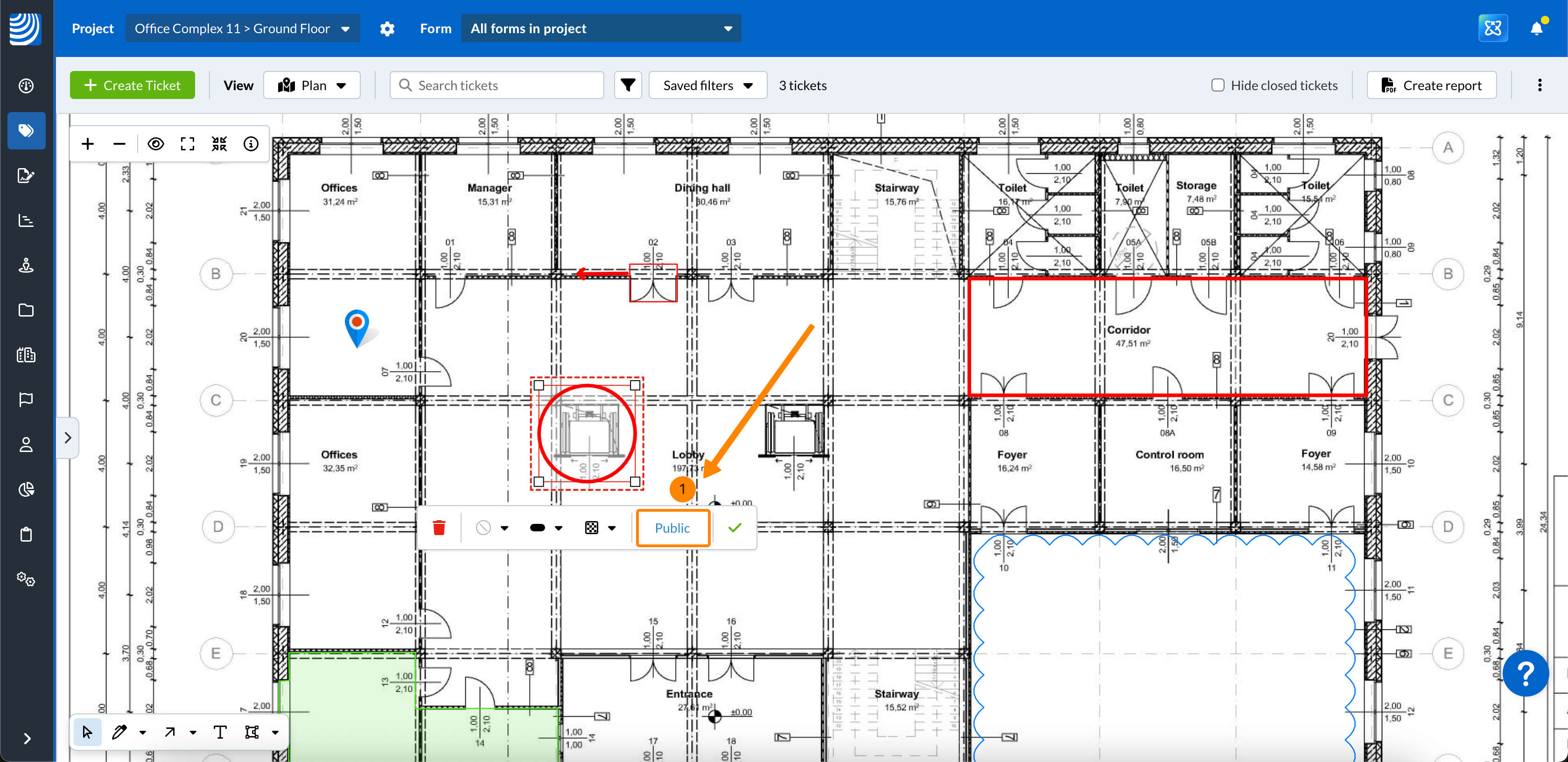

Para tornar uma marcação pública e visível para todos:

  1. Clique em Private (o botão sempre mostra a configuração de visibilidade atual)

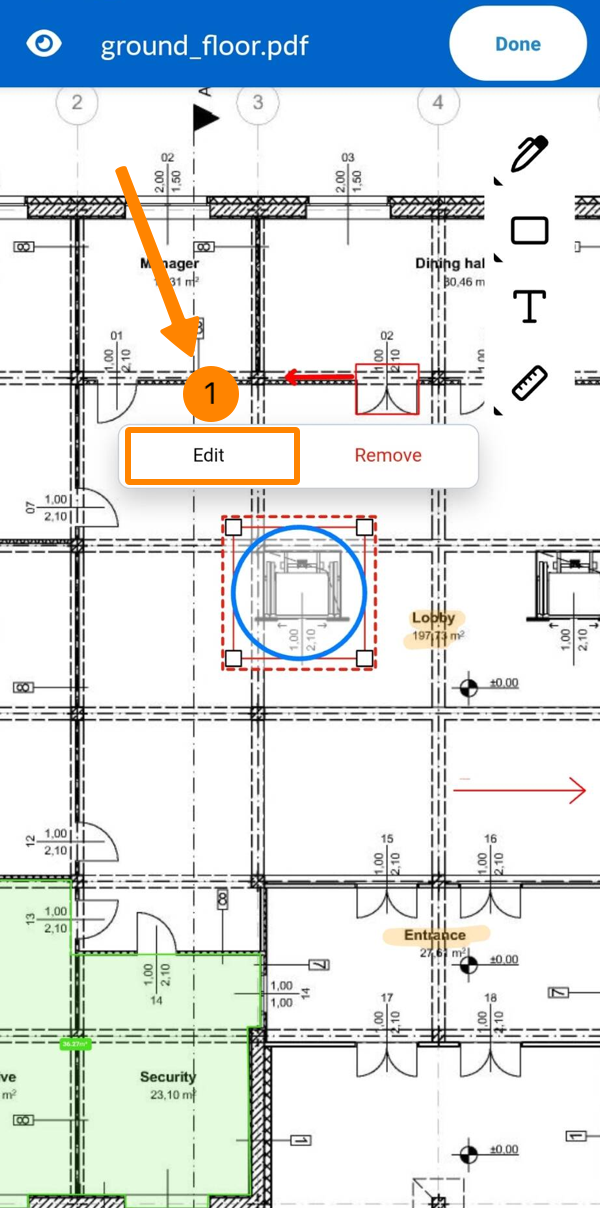

  1. Toque em Edit

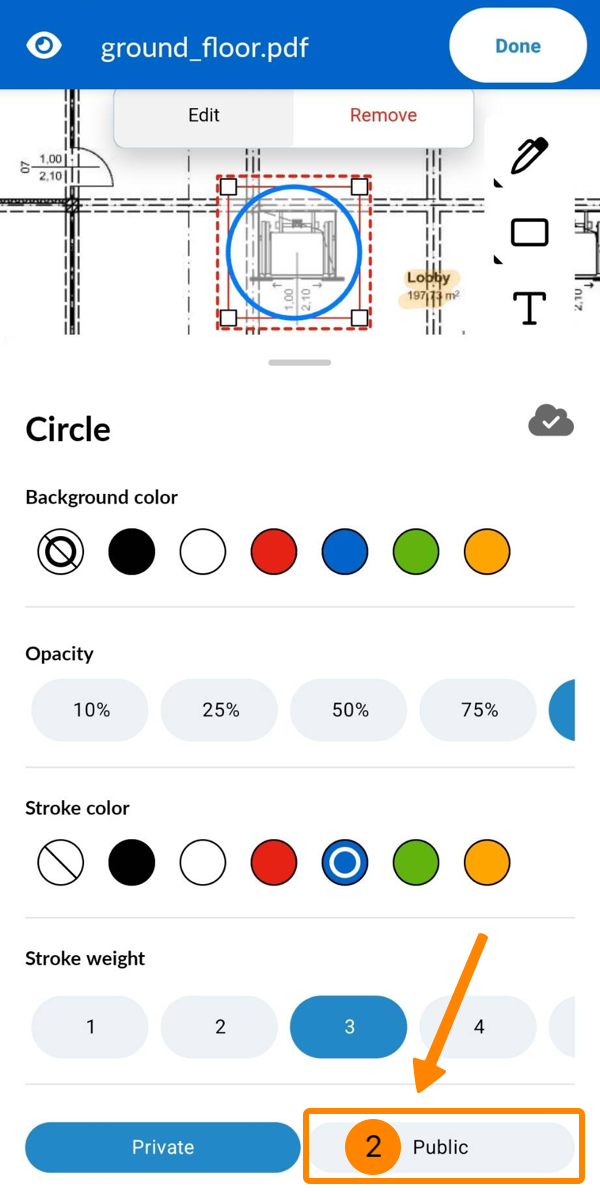

  2. Toque em Public

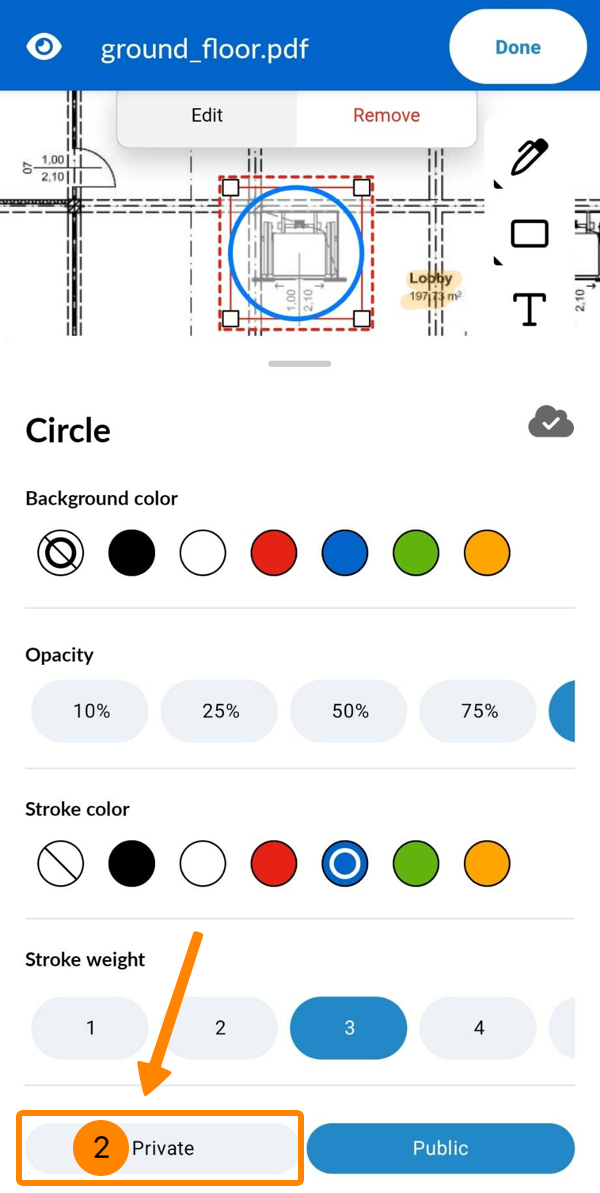

Para tornar uma marcação privada e visível apenas para o senhor:

  1. Clique em Public (o botão sempre mostra a configuração de visibilidade atual)

  1. Toque em Edit
  2. Toque em Private

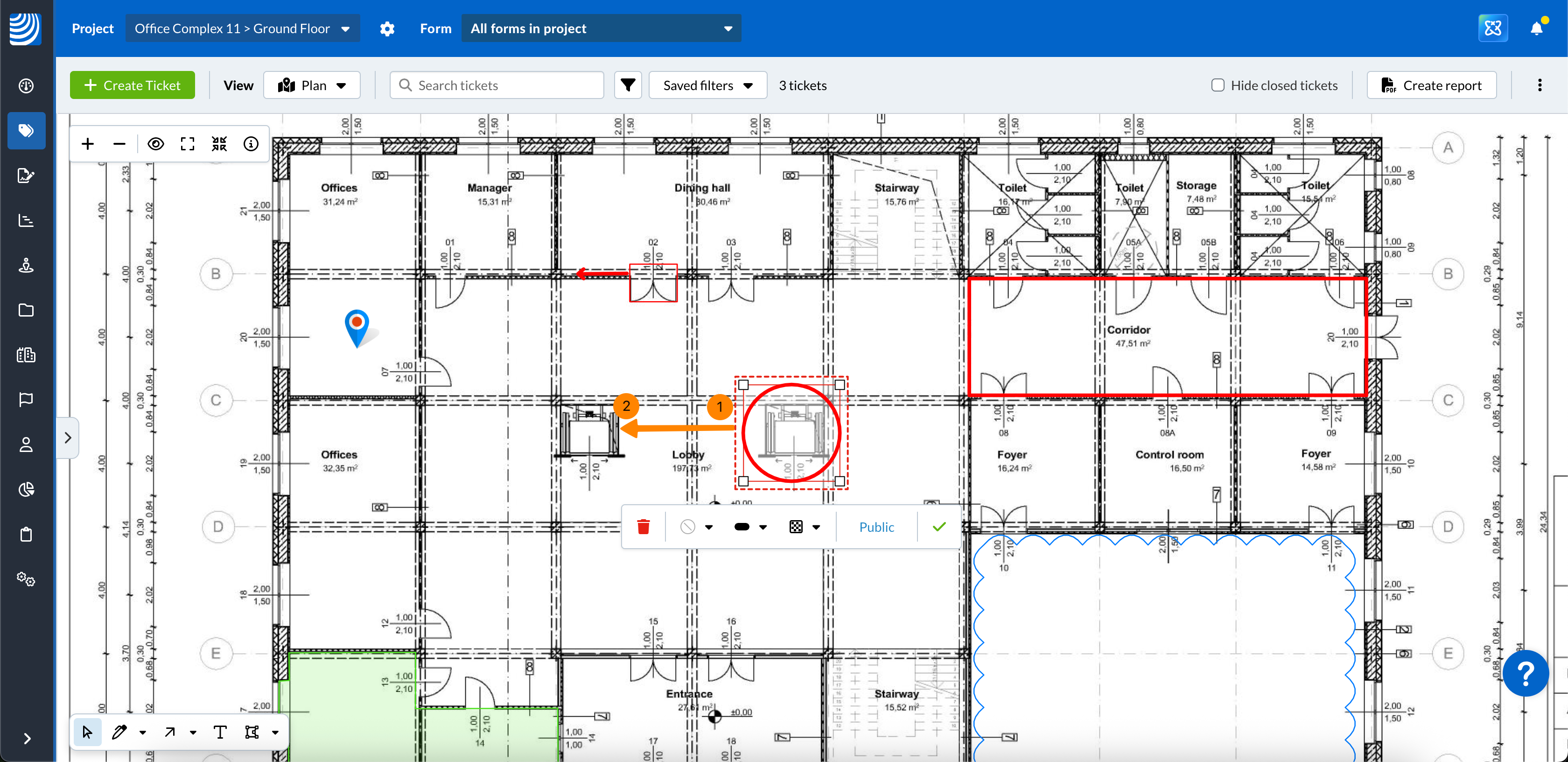

Mover uma marcação

Para mover a posição de uma marcação:

  1. Clique na marcação selecionada e mantenha o botão do mouse pressionado
  2. Mova para a nova posição e solte o botão do mouse

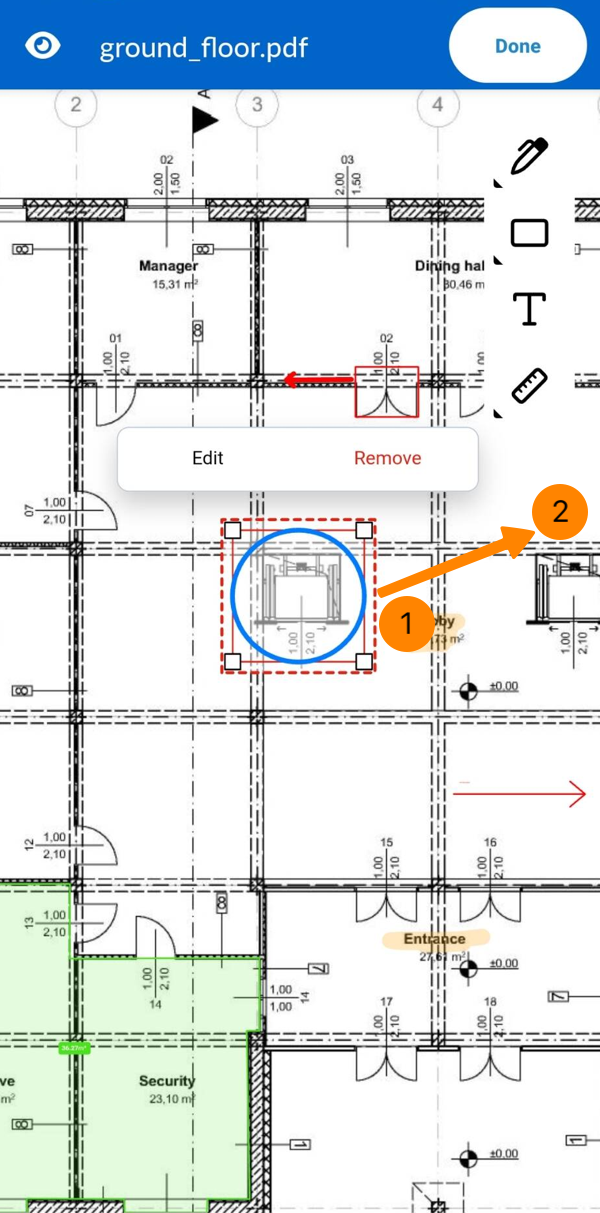

  1. Toque e mantenha pressionada a marcação selecionada
  2. Vá para a nova posição e solte

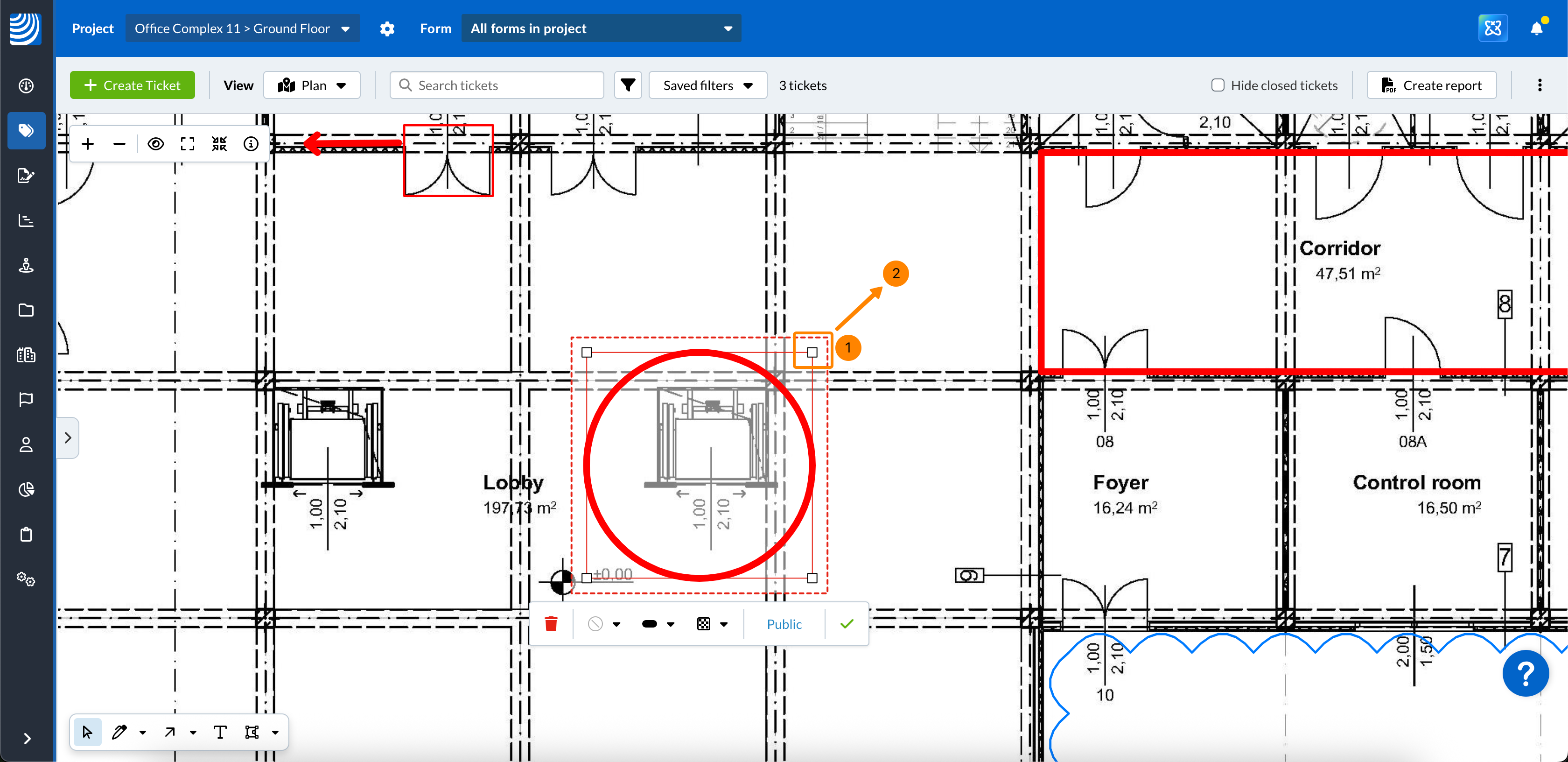

Ajustar a linha ou a forma de uma marcação

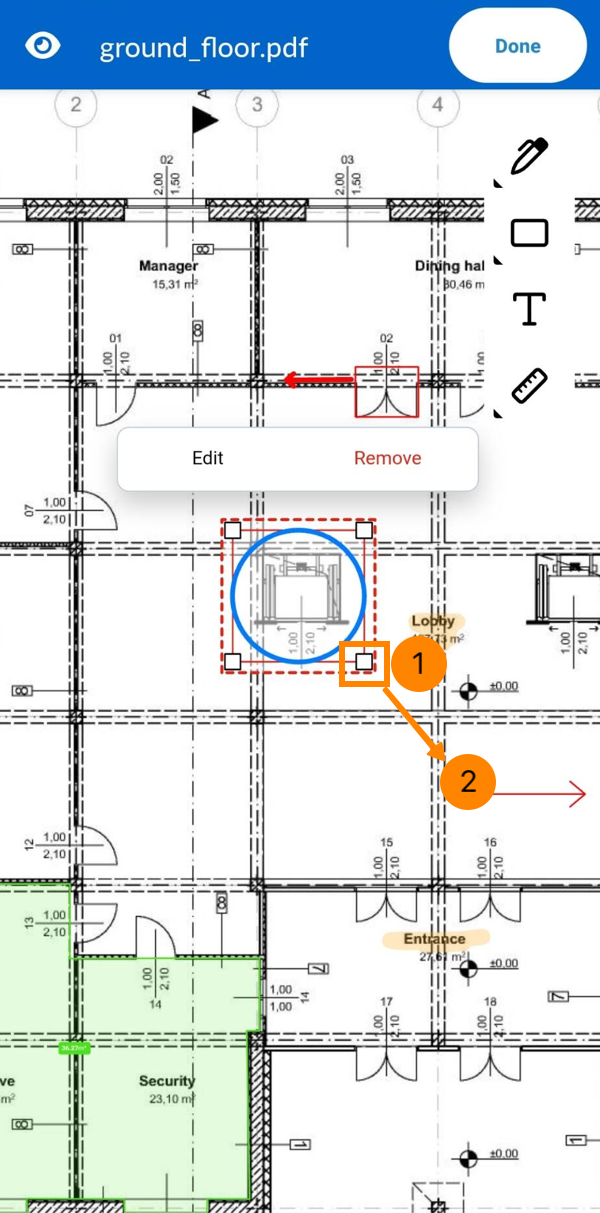

Para ajustar os pontos de uma linha ou forma:

  1. Clique em um dos pontos e mantenha o botão do mouse pressionado
  2. Mova para a nova posição e solte o botão do mouse

  1. Mantenha pressionado um dos pontos
  2. Vá para a nova posição e solte

Excluir uma marcação

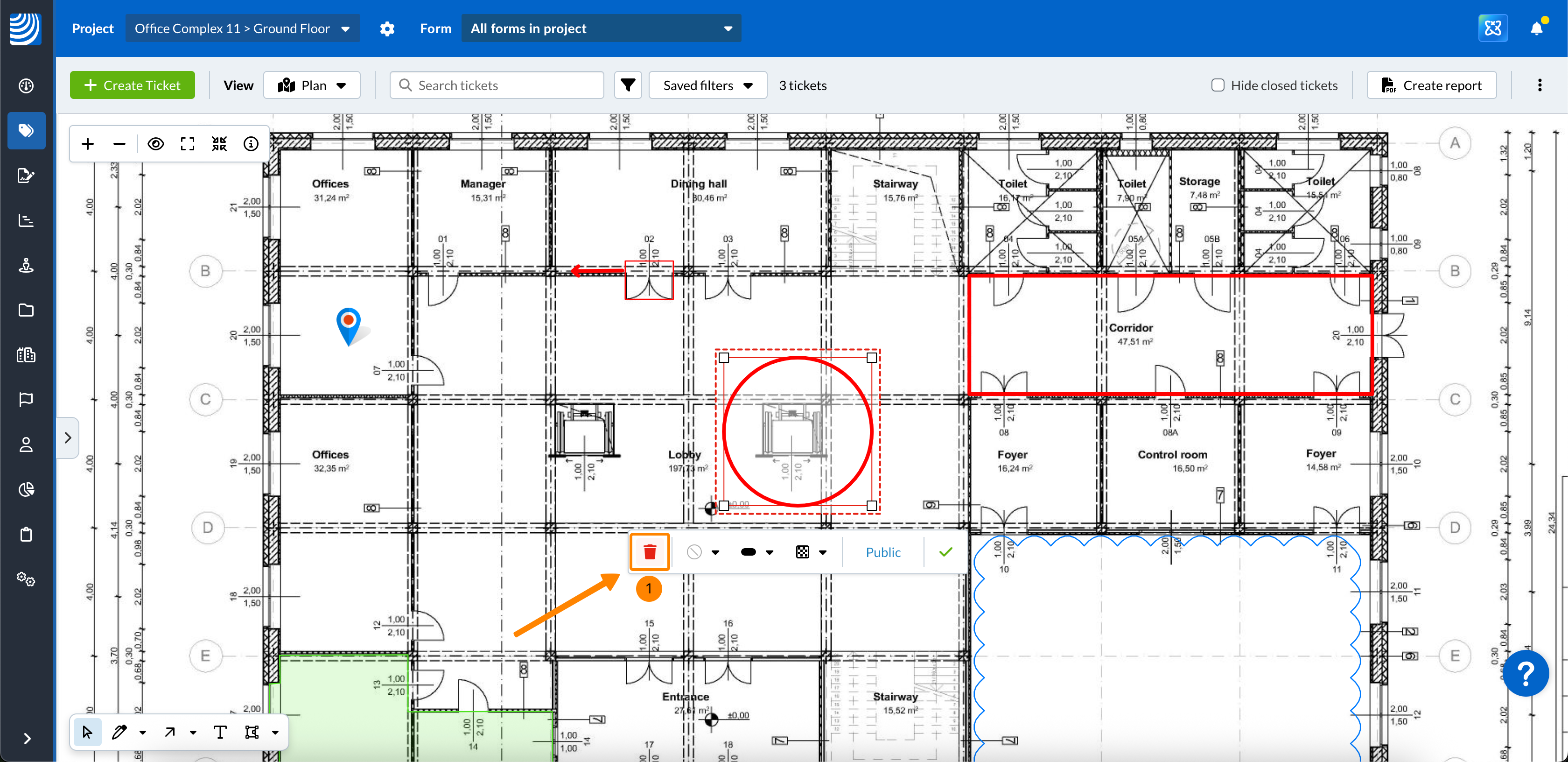

Para excluir uma marcação:

  1. Clique no ícone Trash

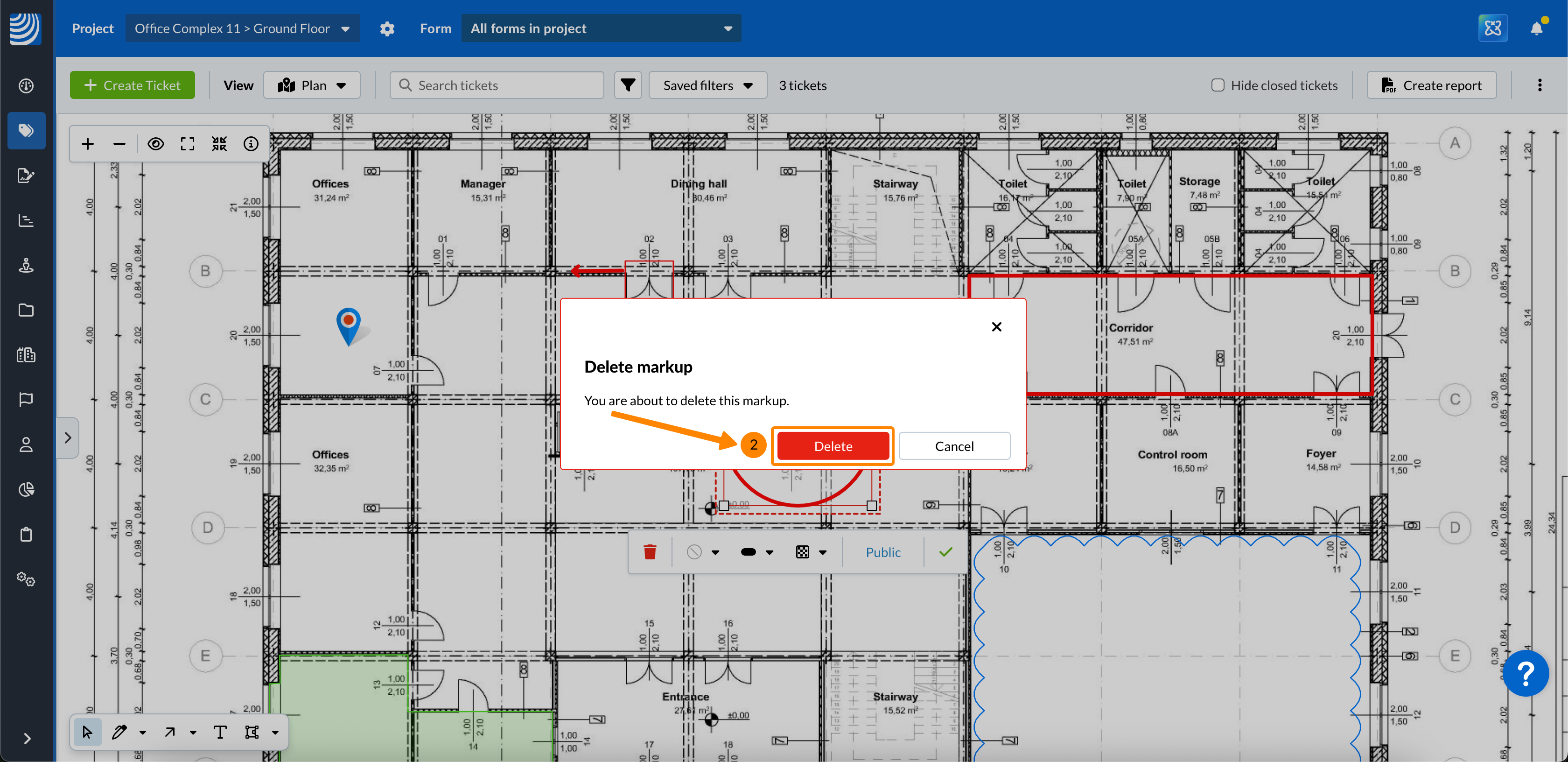

  2. Clique em Delete para confirmar

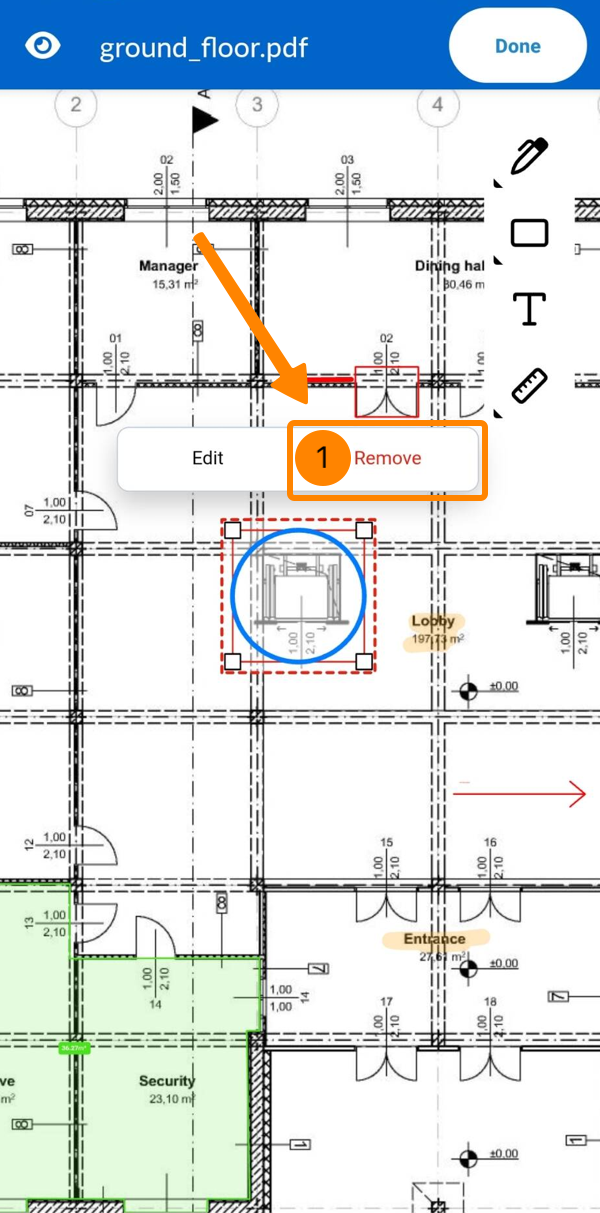

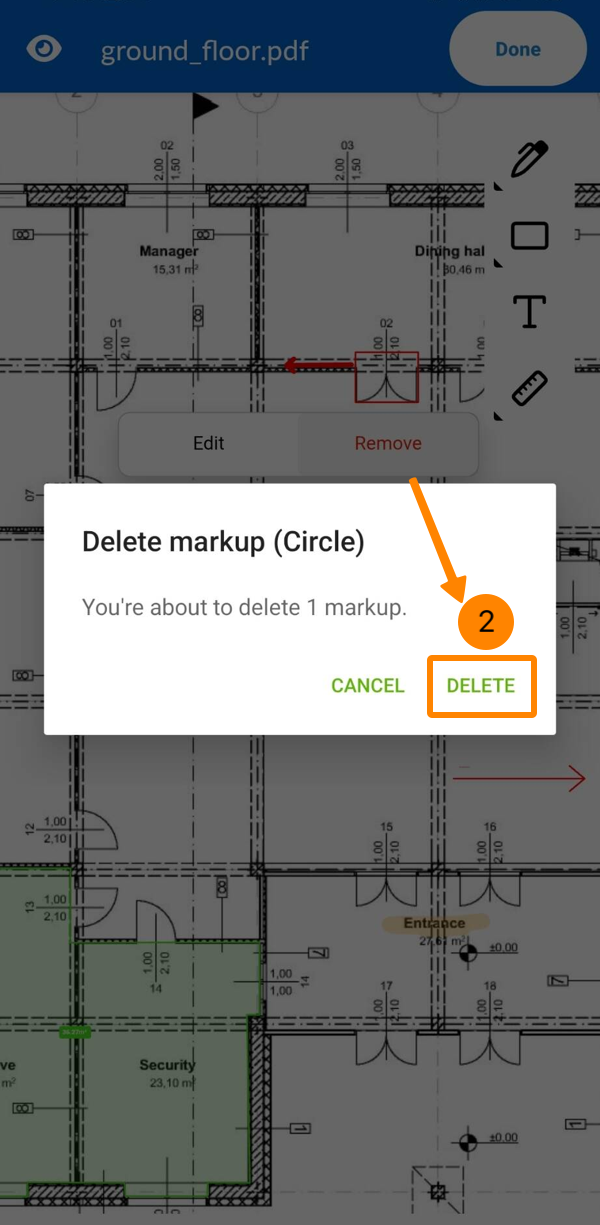

  1. Toque em Remove
  2. Toque em Delete para confirmar

Personalizar a aparência de uma marcação

As opções de formatação variam de acordo com o tipo de marcação: linhas, formas delimitadas ou texto.

Para linhas

Isso se aplica às seguintes ferramentas de marcação: Caneta, Marcador, Seta, Linha, Distância, e Caminho.

Para marcações de linha, o senhor pode ajustar o seguinte:

  • Cor do traço
  • Peso do derrame
  • Opacidade

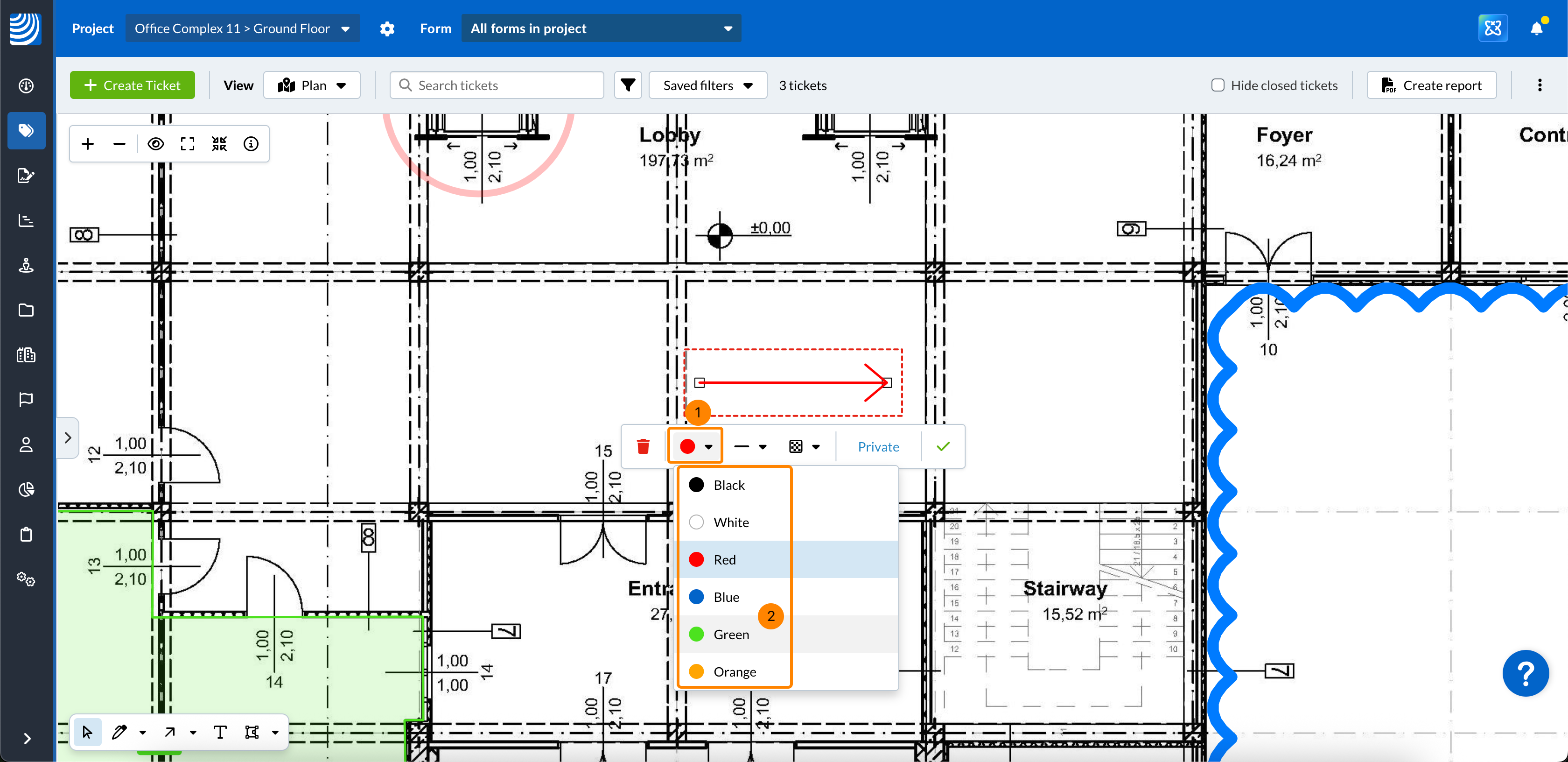

Para alterar a cor do traço:

  1. Clique no menu suspenso Stroke colour
  2. Clique na cor, por exemplo, Green

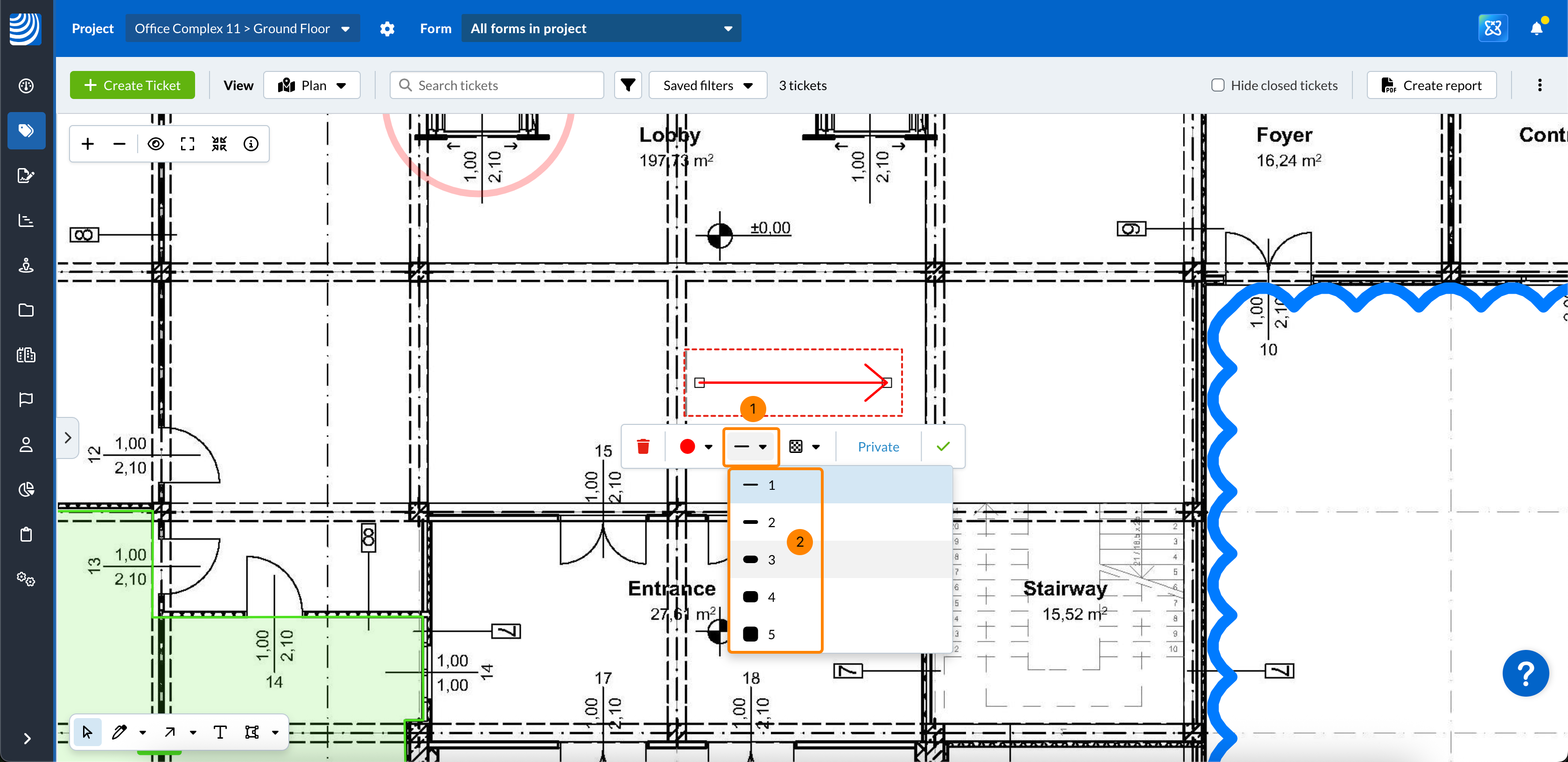

Para alterar o peso do curso:

  1. Clique no menu suspenso Stroke weight
  2. Clique no peso do traço, por exemplo, 3

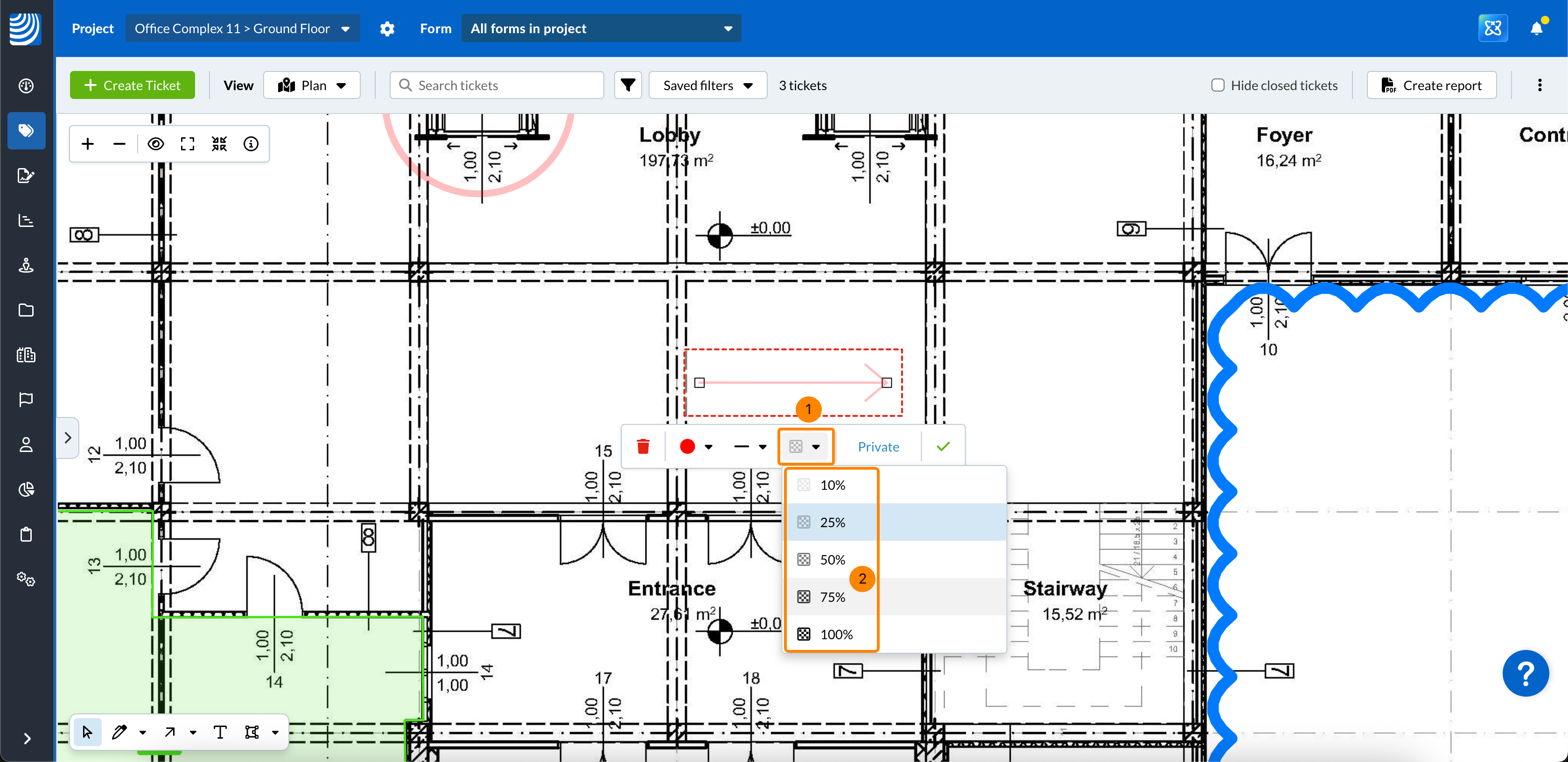

Para alterar a opacidade:

  1. Clique no menu suspenso Opacity
  2. Clique na opacidade, por exemplo, 75%

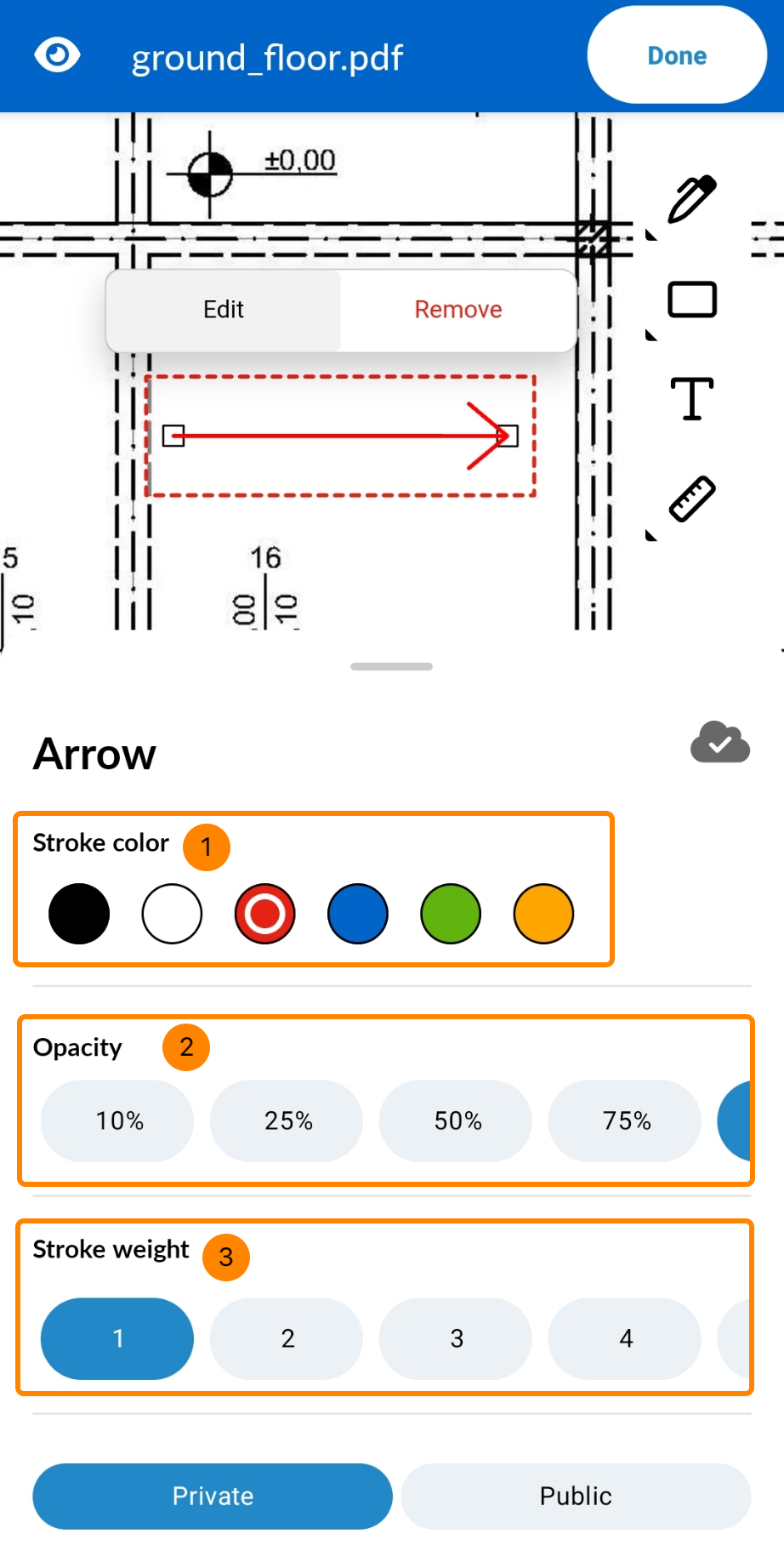

  1. Selecione Stroke color (cor do traço)
  2. Selecione o site Opacity
  3. Selecione o Stroke weight

Para formas fechadas

Isso se aplica às seguintes ferramentas de marcação: Nuvem de revisão, retângulo, círculo, polígono forms e Area measurements.

Para marcações de formas fechadas, o senhor pode ajustar o seguinte:

  • Cor de fundo
  • Peso do derrame
  • Cor do traço
  • Opacidade

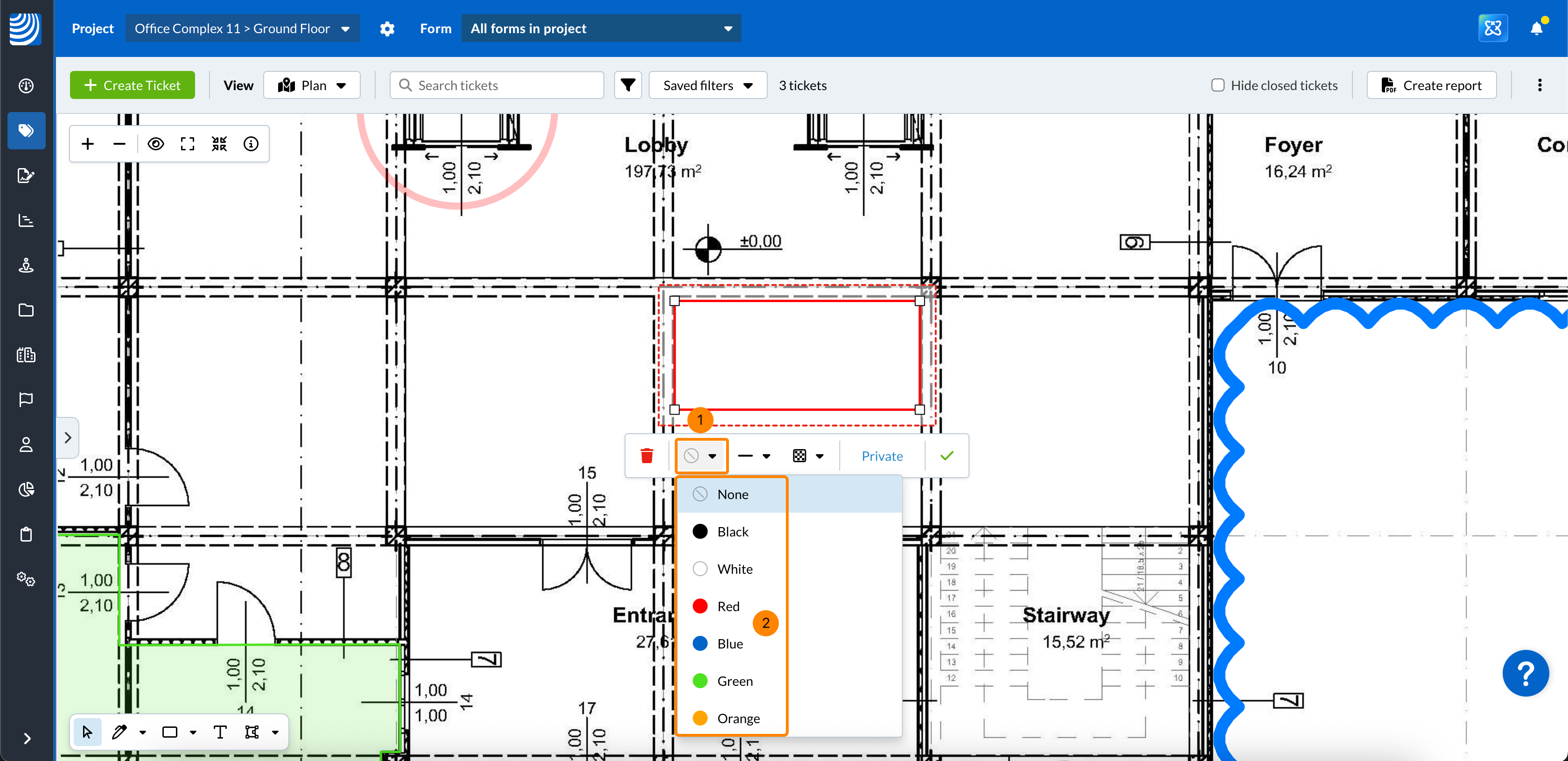

Para alterar a cor do plano de fundo:

  1. Clique no menu suspenso Background colour
  2. Clique na cor do plano de fundo, por exemplo, Red

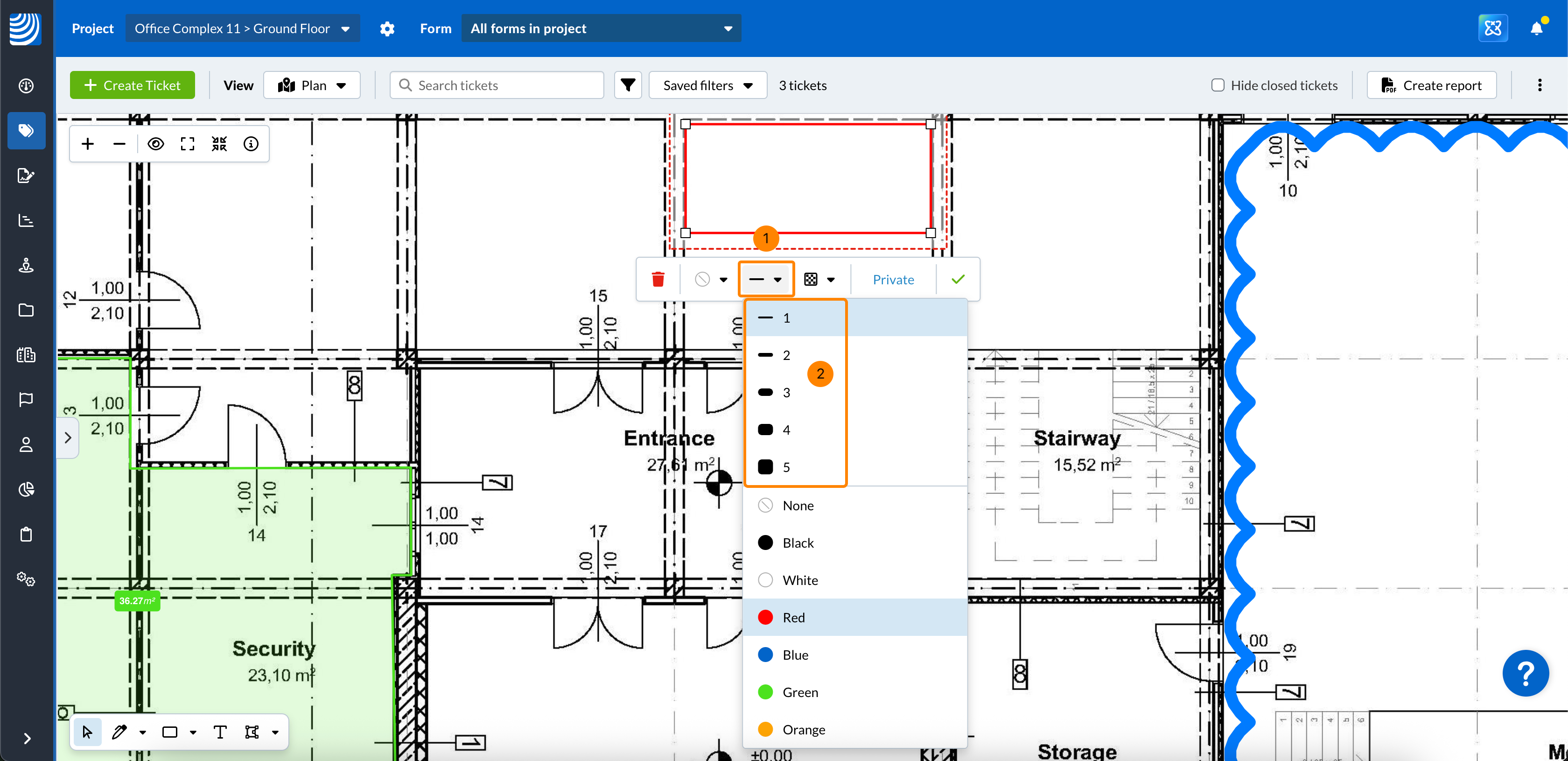

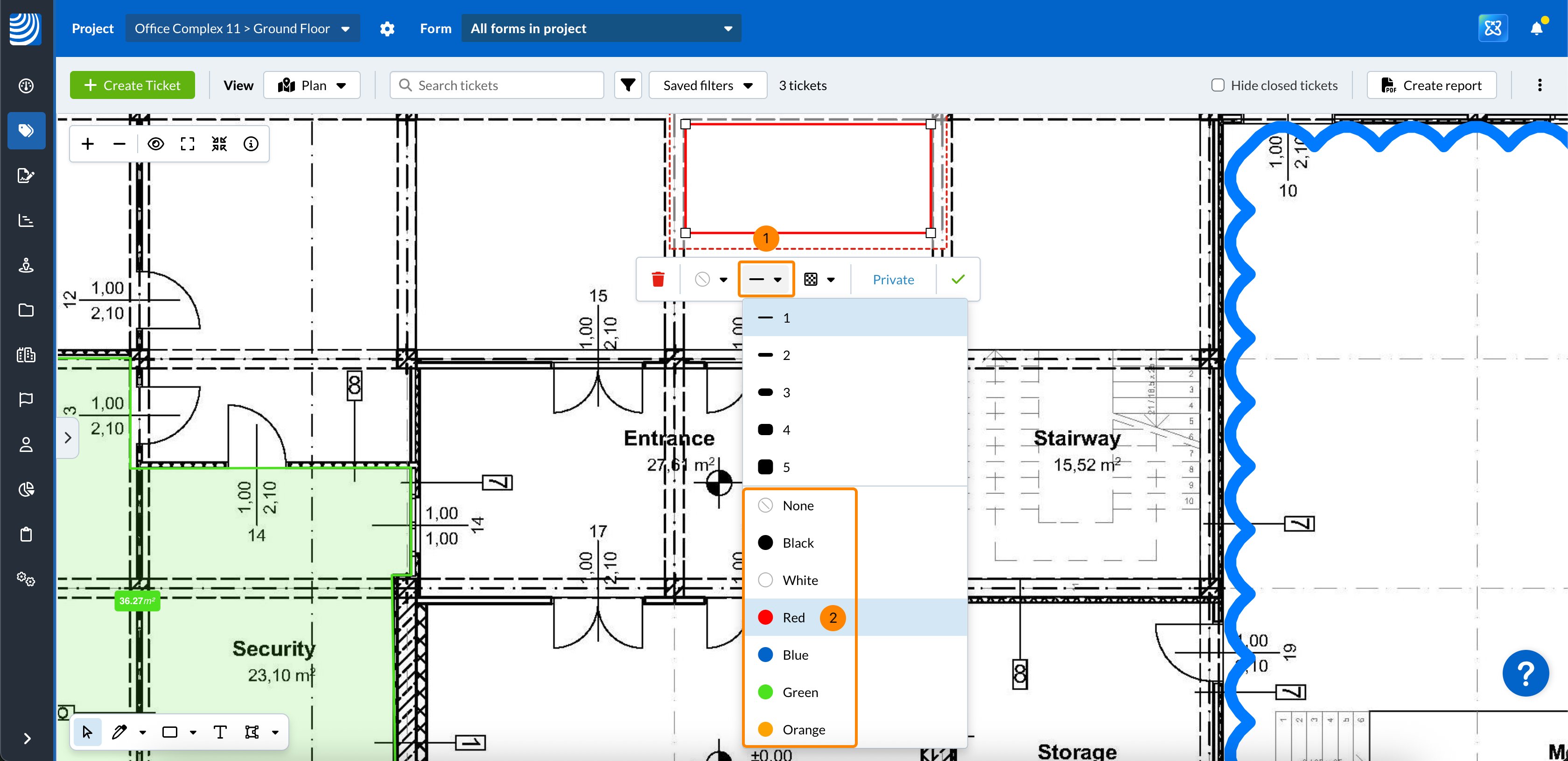

Para alterar o peso do curso:

  1. Clique no menu suspenso Stroke weight/colour
  2. Clique no peso do traço, por exemplo, 3

Para alterar a cor do traço:

  1. Clique no menu suspenso Stroke weight/colour
  2. Clique na cor, por exemplo, Red

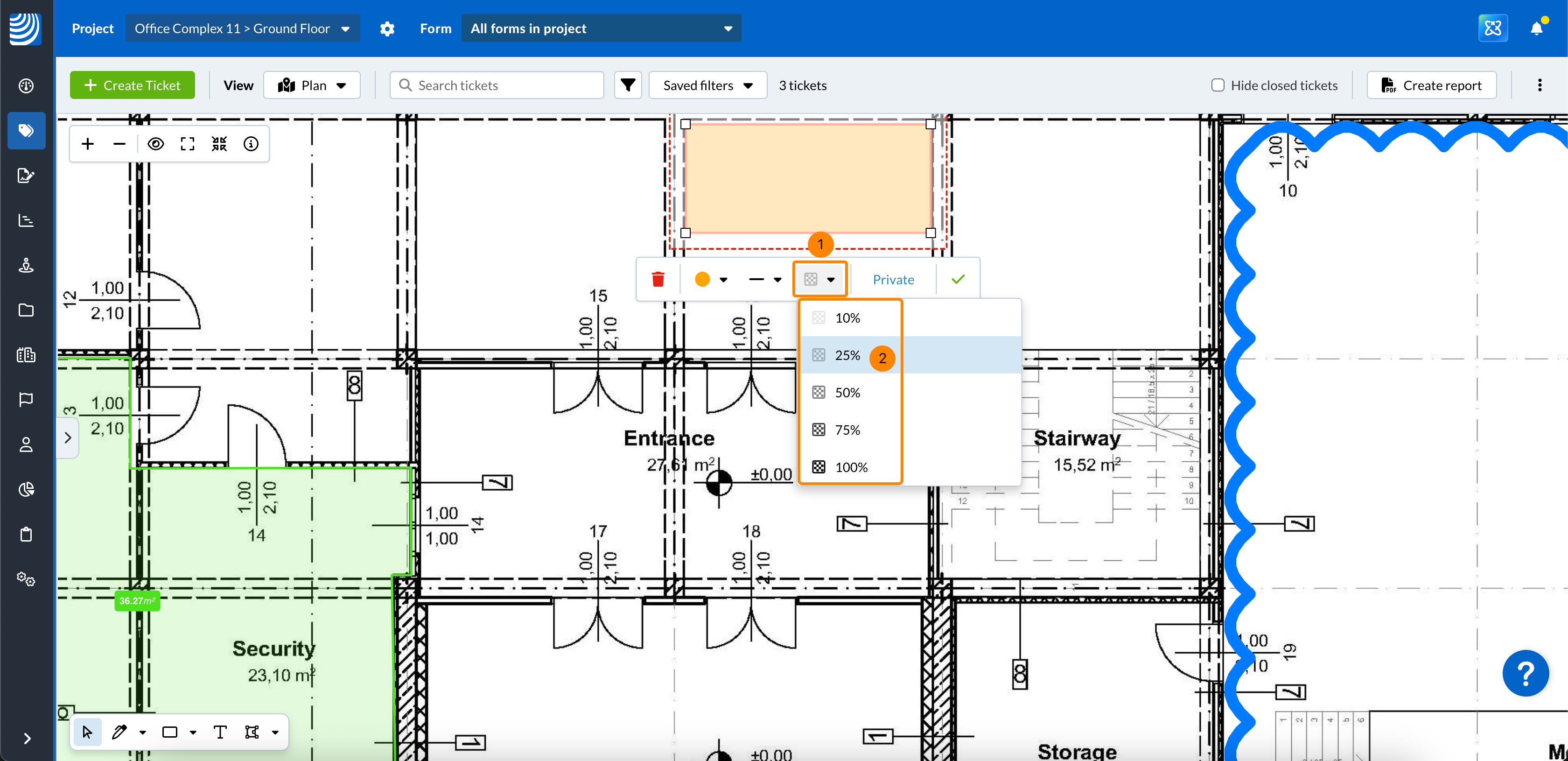

Para alterar a opacidade:

  1. Clique no menu suspenso Opacity
  2. Clique na opacidade, por exemplo, 25%

A configuração de opacidade afeta tanto a cor do traço (contorno) quanto a cor do fundo (preenchimento).

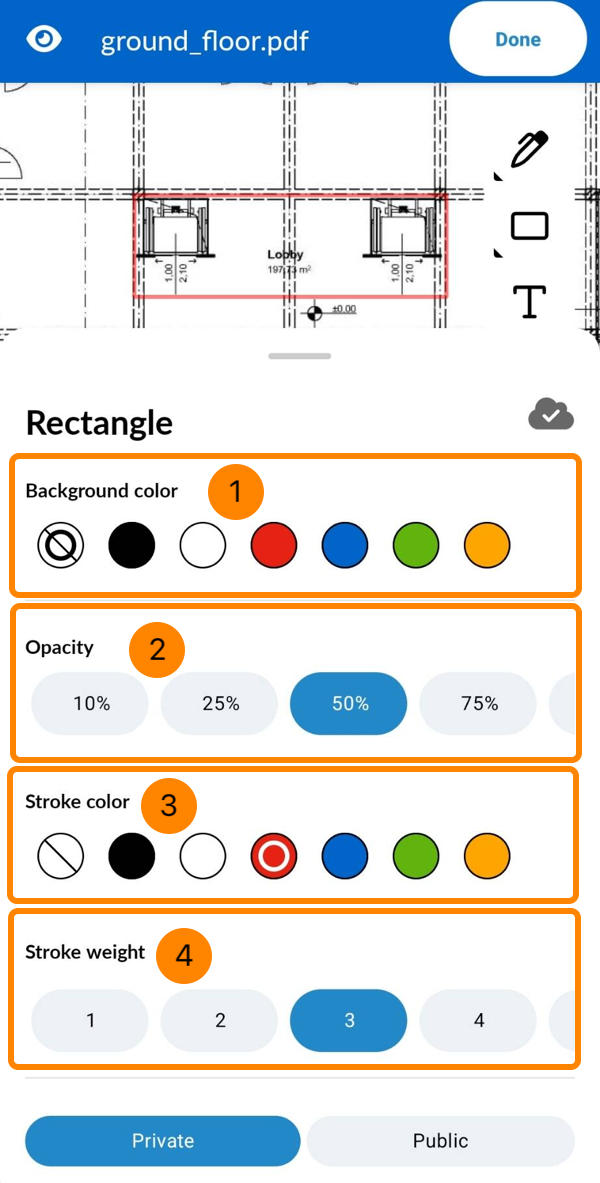

  1. Selecione a cor de fundo do site
  2. Selecione o site Opacity
  3. Selecione Stroke color (cor do traço)
  4. Selecione o Stroke weight

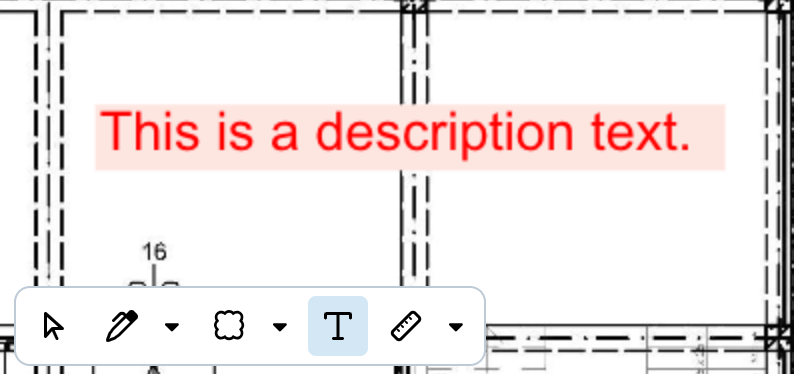

Para textos

Para marcações de texto, o senhor pode ajustar o seguinte:

  • Cor da fonte
  • Tamanho da fonte
  • Mostrar plano de fundo
    • Ativado - Adiciona um fundo sólido atrás do texto usando um tom mais claro da cor do texto, facilitando a leitura sobre planos detalhados.
    • Desativado - Nenhum fundo é aplicado; o plano permanece visível atrás do texto.

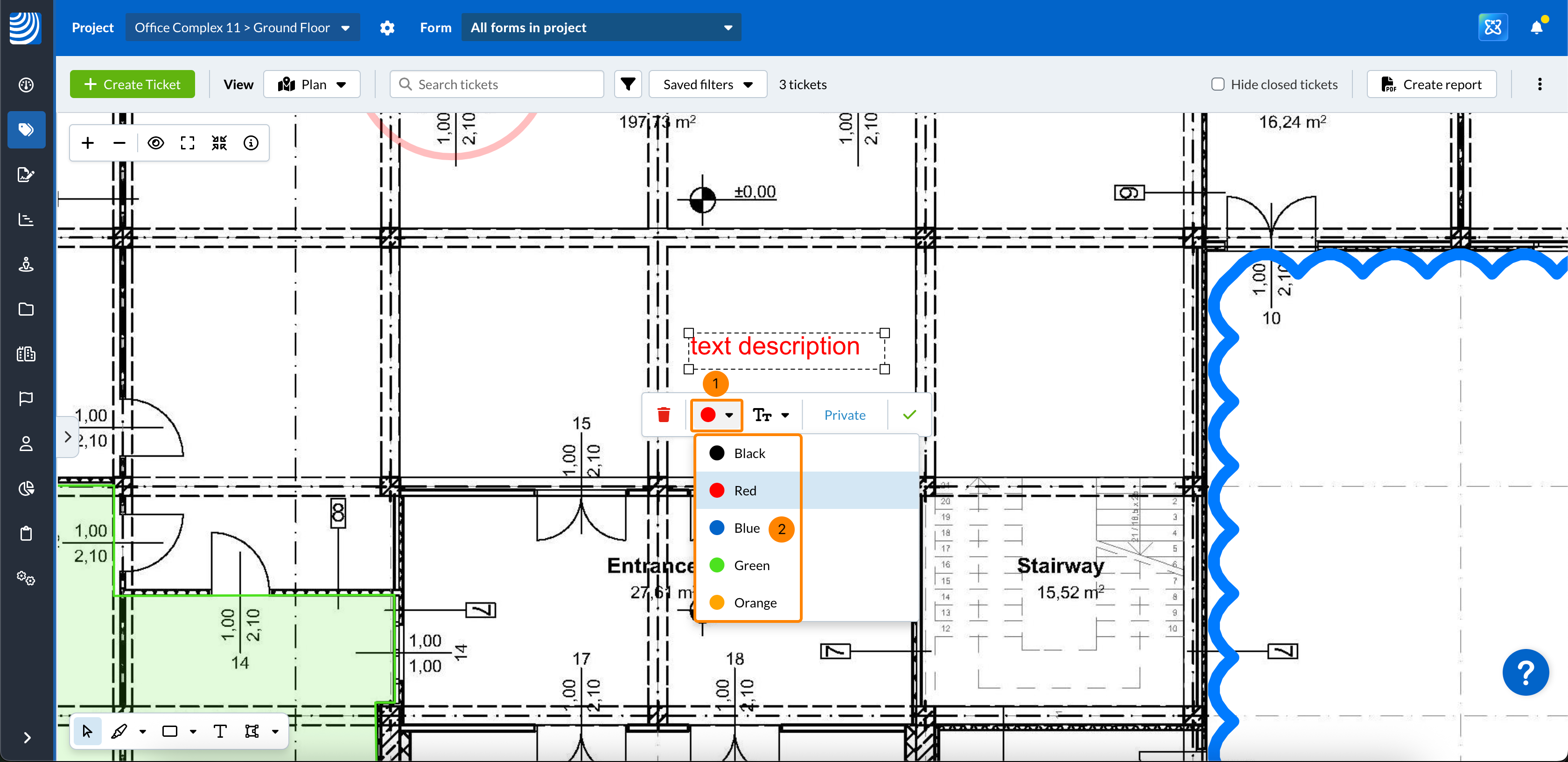

Para alterar a cor da fonte:

  1. Clique no menu suspenso Font colour
  2. Clique na cor, por exemplo, Blue

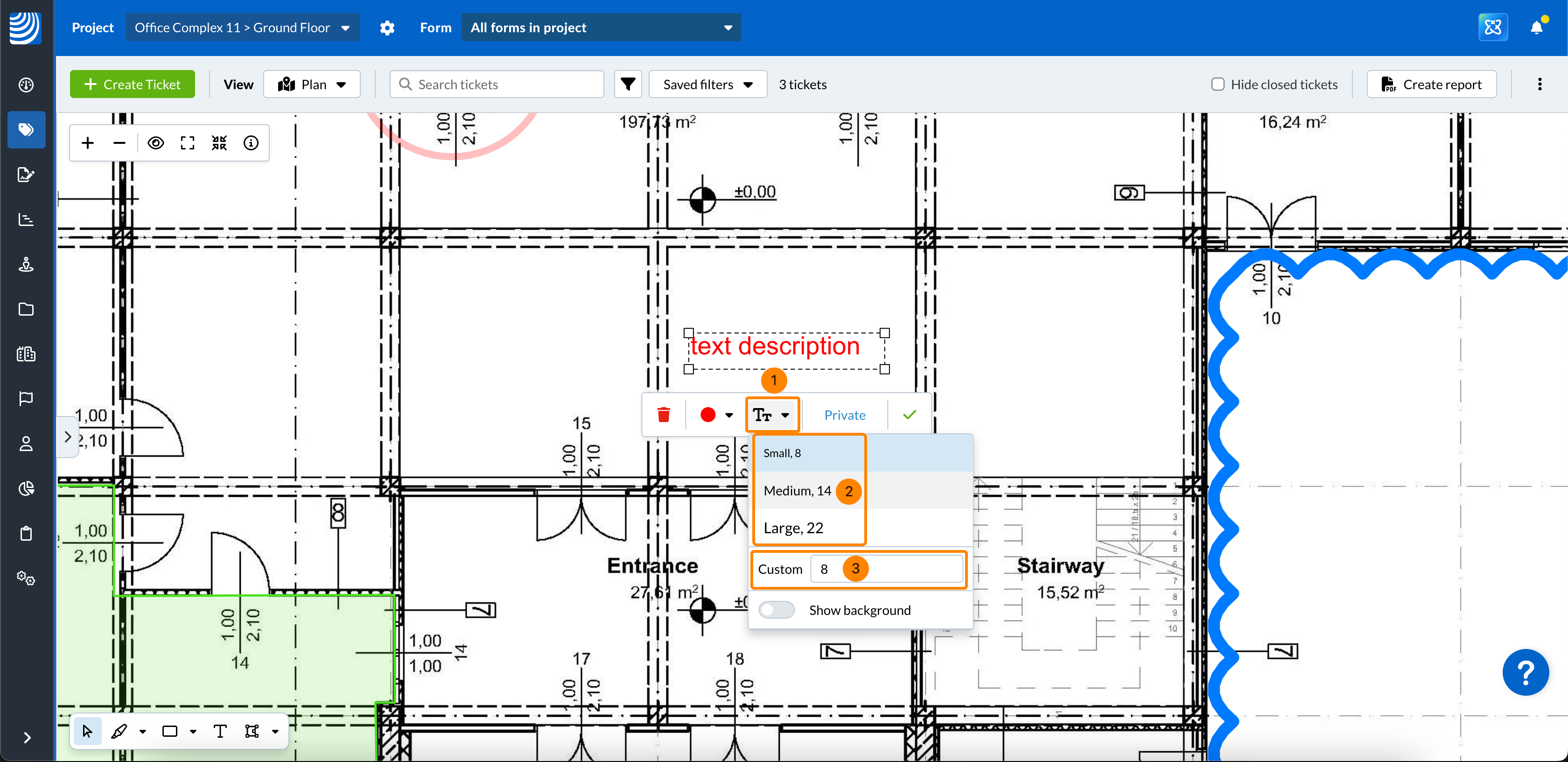

Para alterar o tamanho da fonte:

  1. Clique no menu suspenso Font size
  2. Clique no tamanho da fonte Small, Medium ou Large
  3. OU digite um tamanho de fonte personalizado

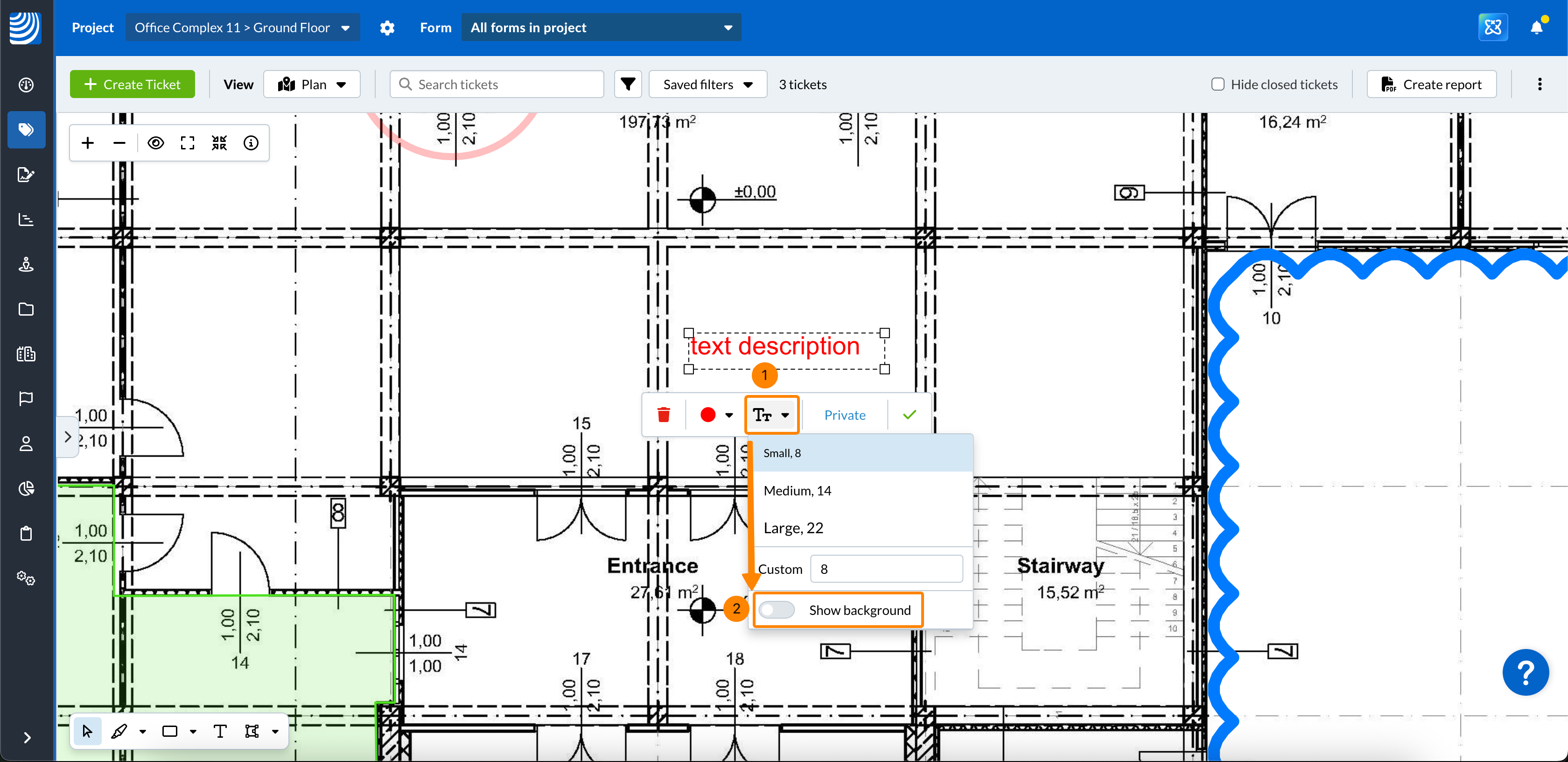

Para mostrar/ocultar o plano de fundo:

  1. Clique no menu suspenso Font size
  2. Ativar/desativar a opção Show background

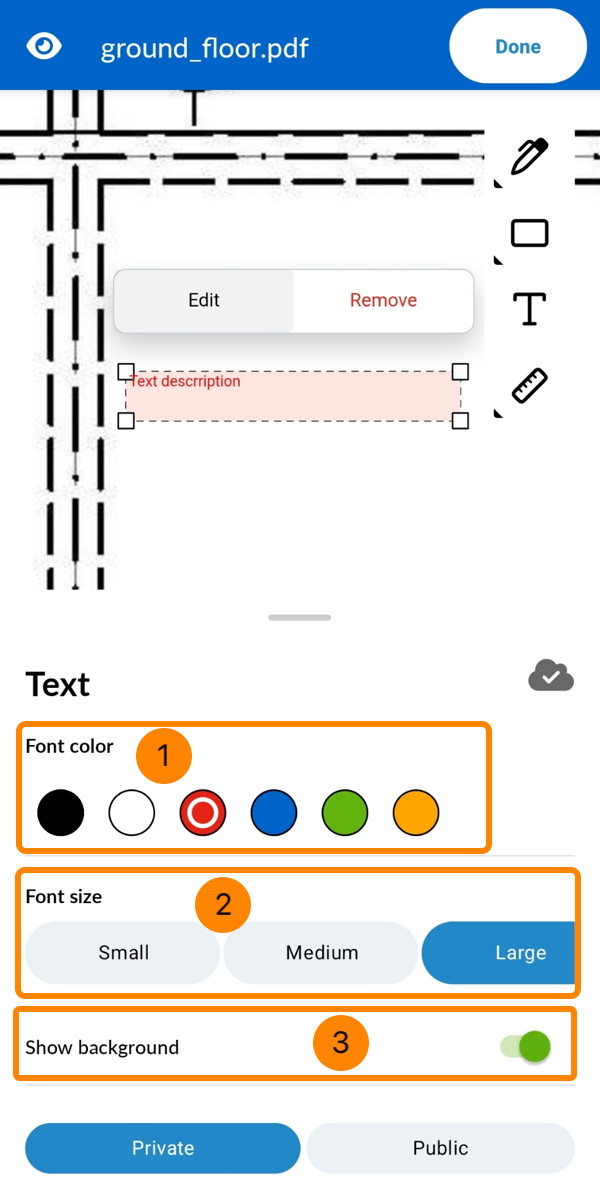

  1. Selecione a cor da fonte
  2. Selecione o Tamanho da fonte
  3. Ativar/desativar a opção Show background
