BIM Viewer

Обзор

Используйте BIM Viewer в PlanRadar при работе с BIM-моделями. Средство просмотра позволяет Вам показывать или скрывать элементы модели, просматривать свойства IFC, измерять расстояния, углы и площади, создавать секции и многое другое.

PlanRadar также поддерживает работу с объединенными моделями IFC, что означает одновременный просмотр нескольких моделей IFC. Для более удобной навигации внутри BIM-модели Вы можете переключаться между режимами свободной камеры и ходьбы. Кроме того, обзорная 2D-карта позволяет Вам быстро настроить свое положение и ориентацию камеры.

Подробнее о Поддержка BIM в PlanRadar.

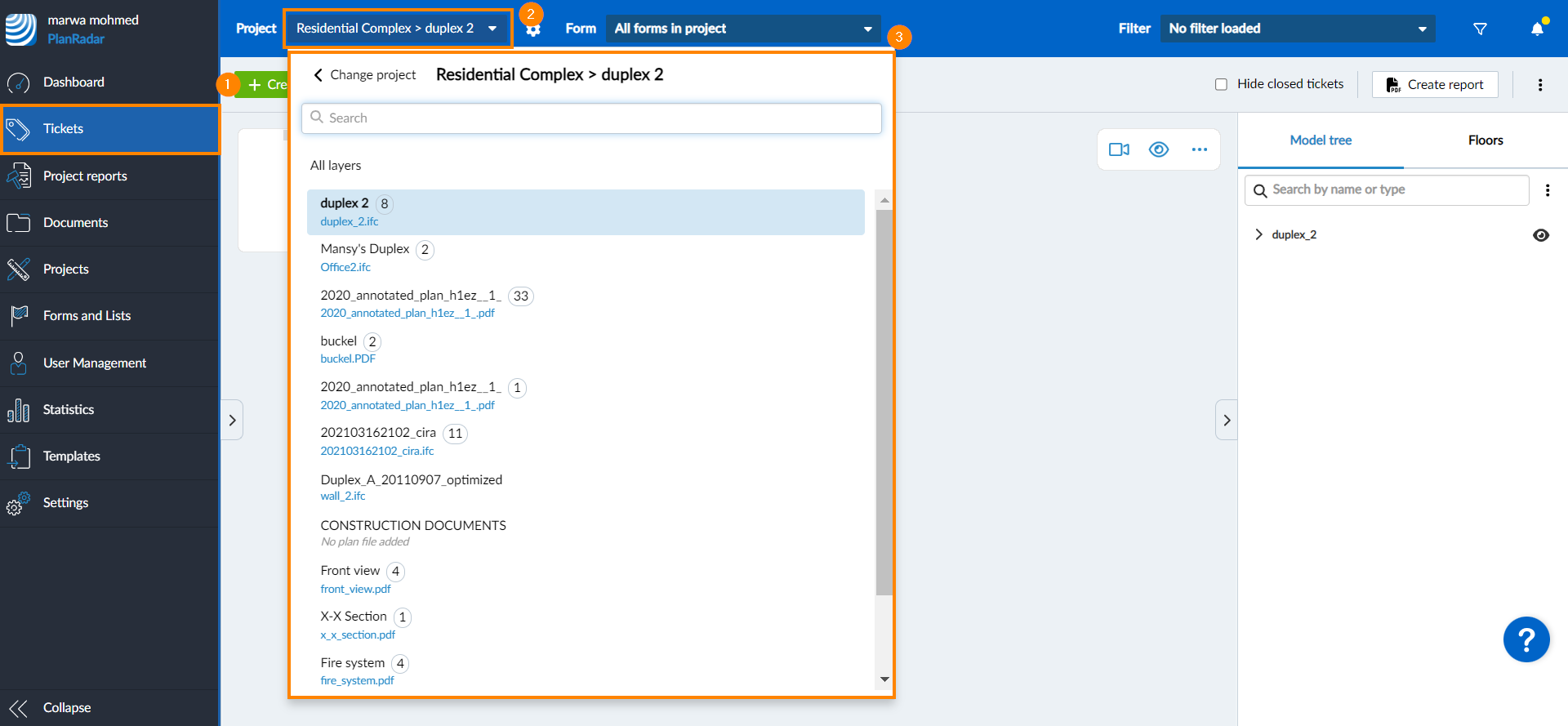

Как получить доступ к программе просмотра BIM

1. Нажмите Билеты
2. Откройте выпадающий список Проект
3. Выберите проект и слой

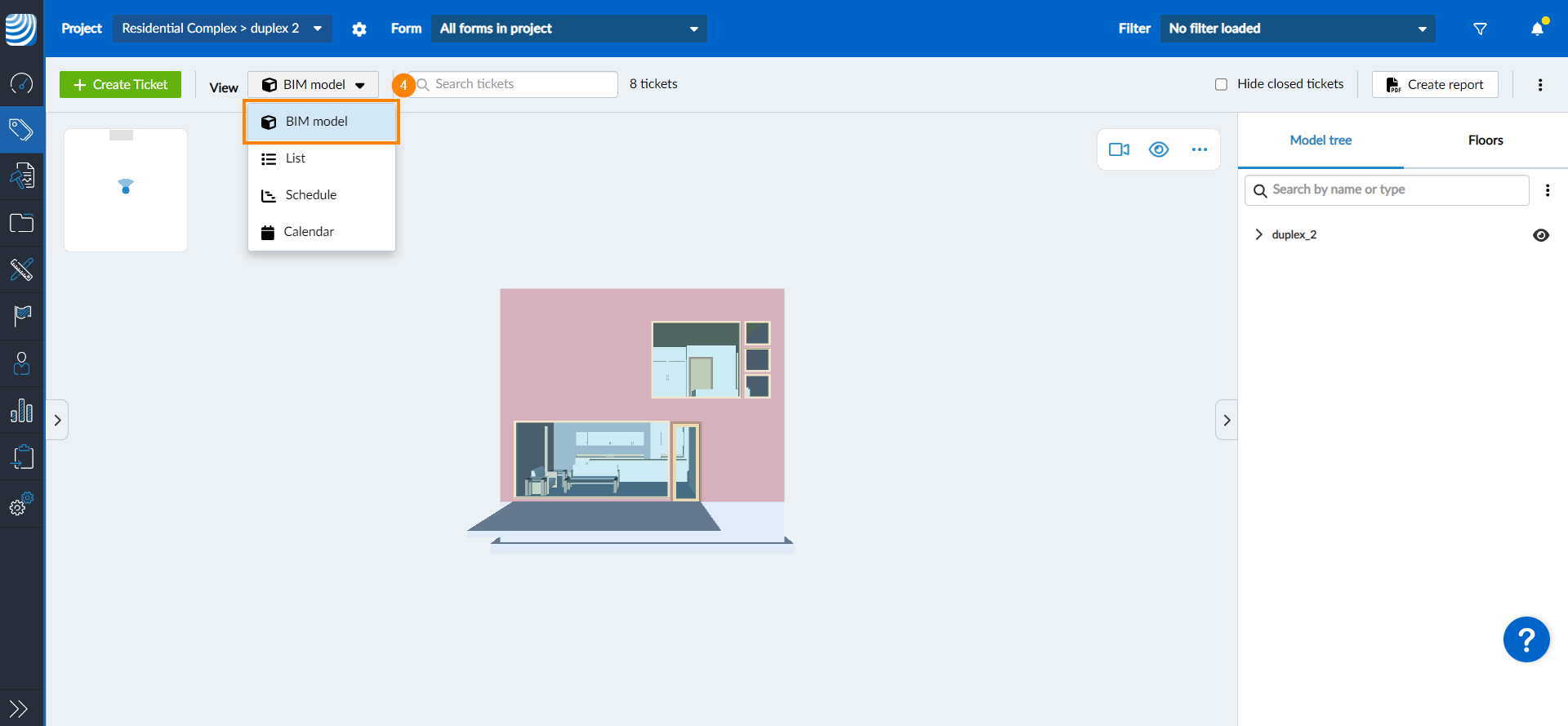

4. Нажмите BIM-модель в раскрывающемся меню Вид

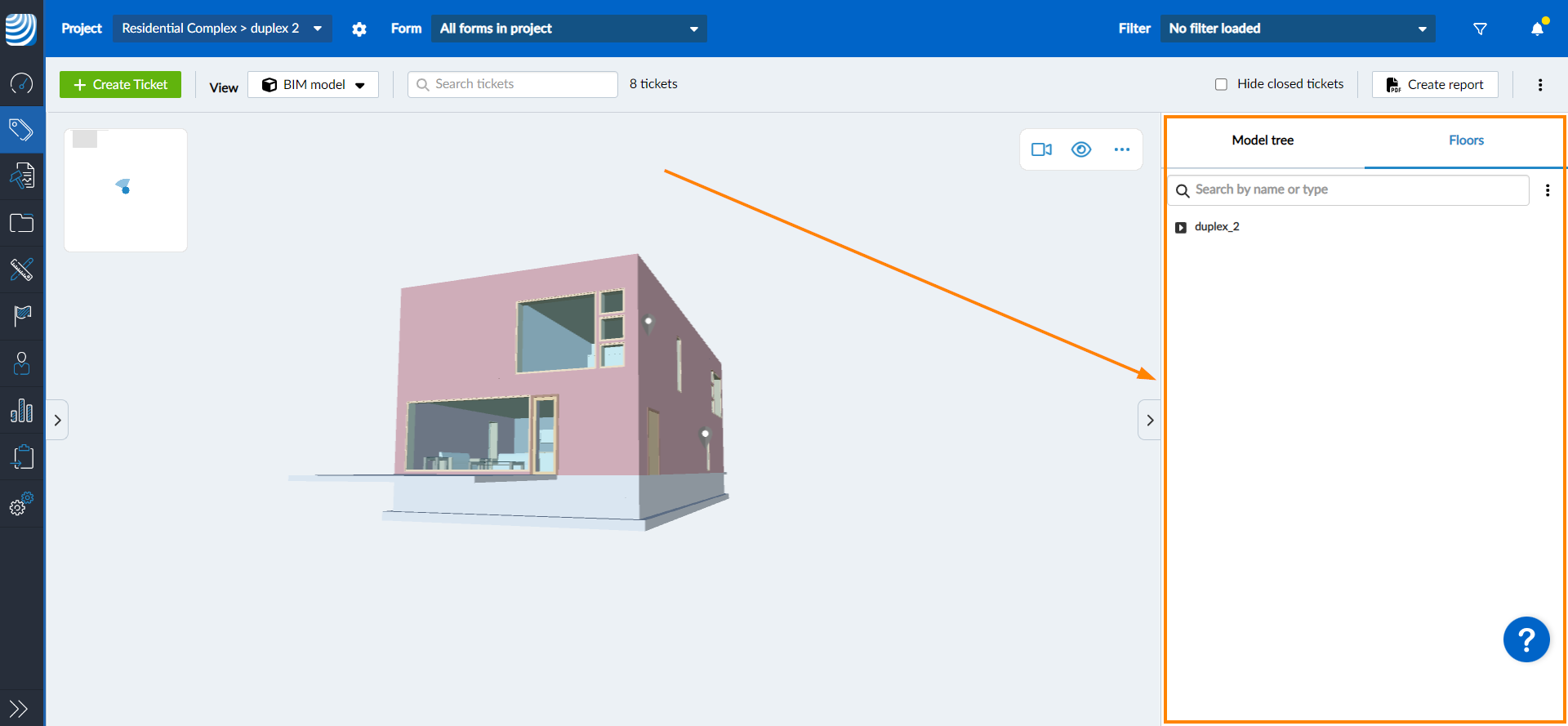

Модель Tree & Floors

Правая боковая панель в представлении BIM-модели имеет две вкладки: Дерево модели перечисляет компоненты модели в виде дерева, а Этажи перечисляет все уровни модели с предварительным просмотром плана.

Модель дерева

Дерево модели показывает компоненты модели в виде дерева в соответствии со стандартом IFC.

Чтобы просмотреть дерево моделей:

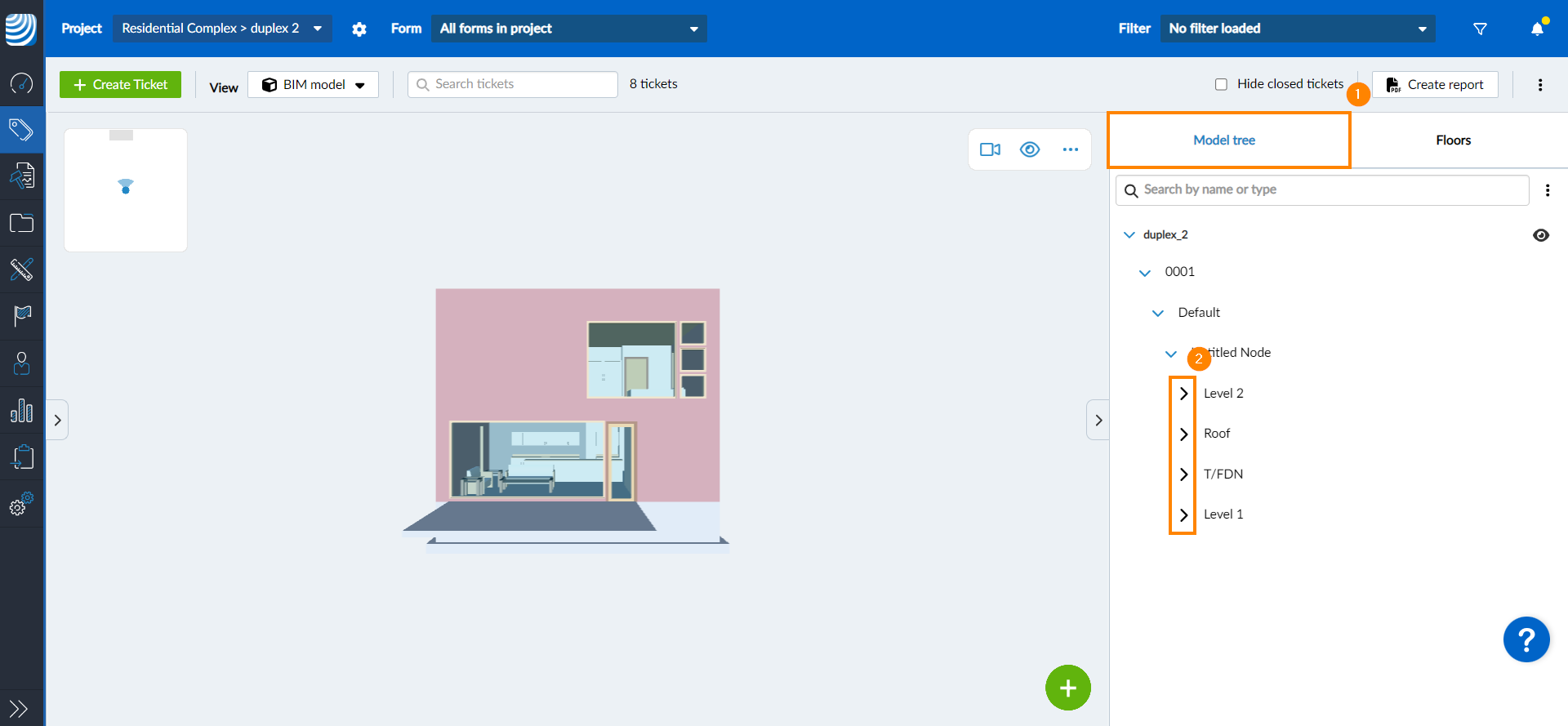

1. Щелкните Дерево моделей
2. Нажмите на боковую стрелку рядом с компонентом, чтобы развернуть его и показать связанные с ним элементы.


Показать свойства элемента

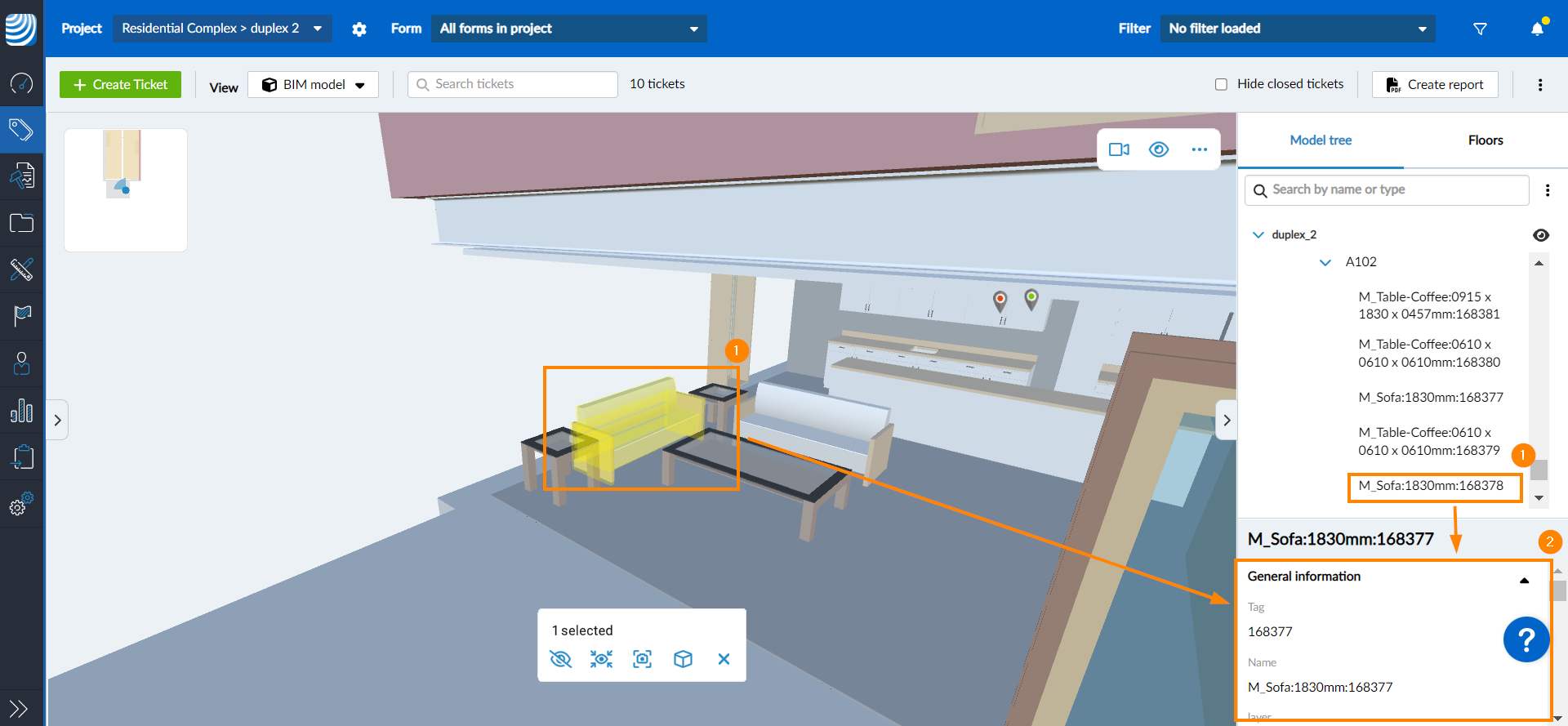

Чтобы показать свойства IFC элемента:

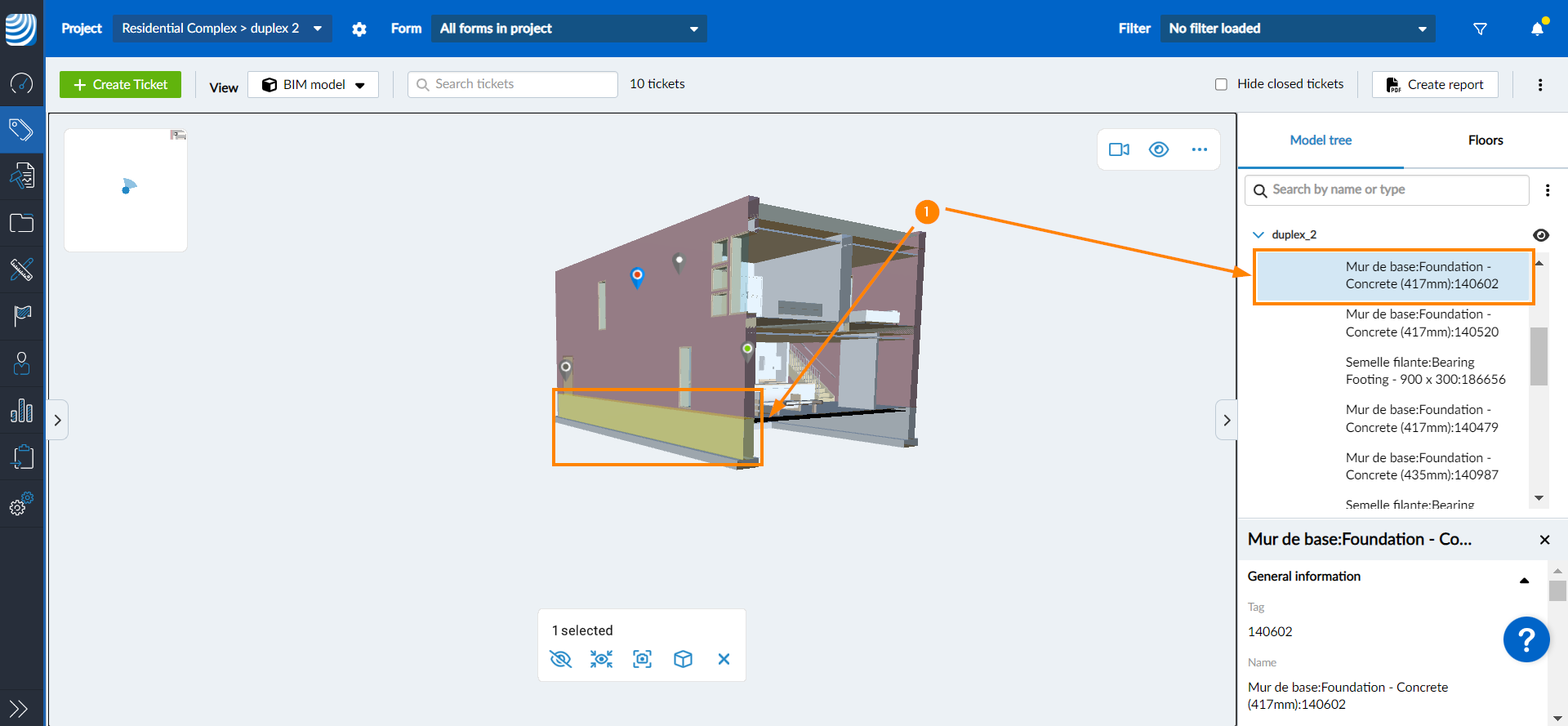

1. Нажмите на элемент в дереве модели или в 3D-виде
2. Свойства IFC появятся на боковой панели под деревом модели

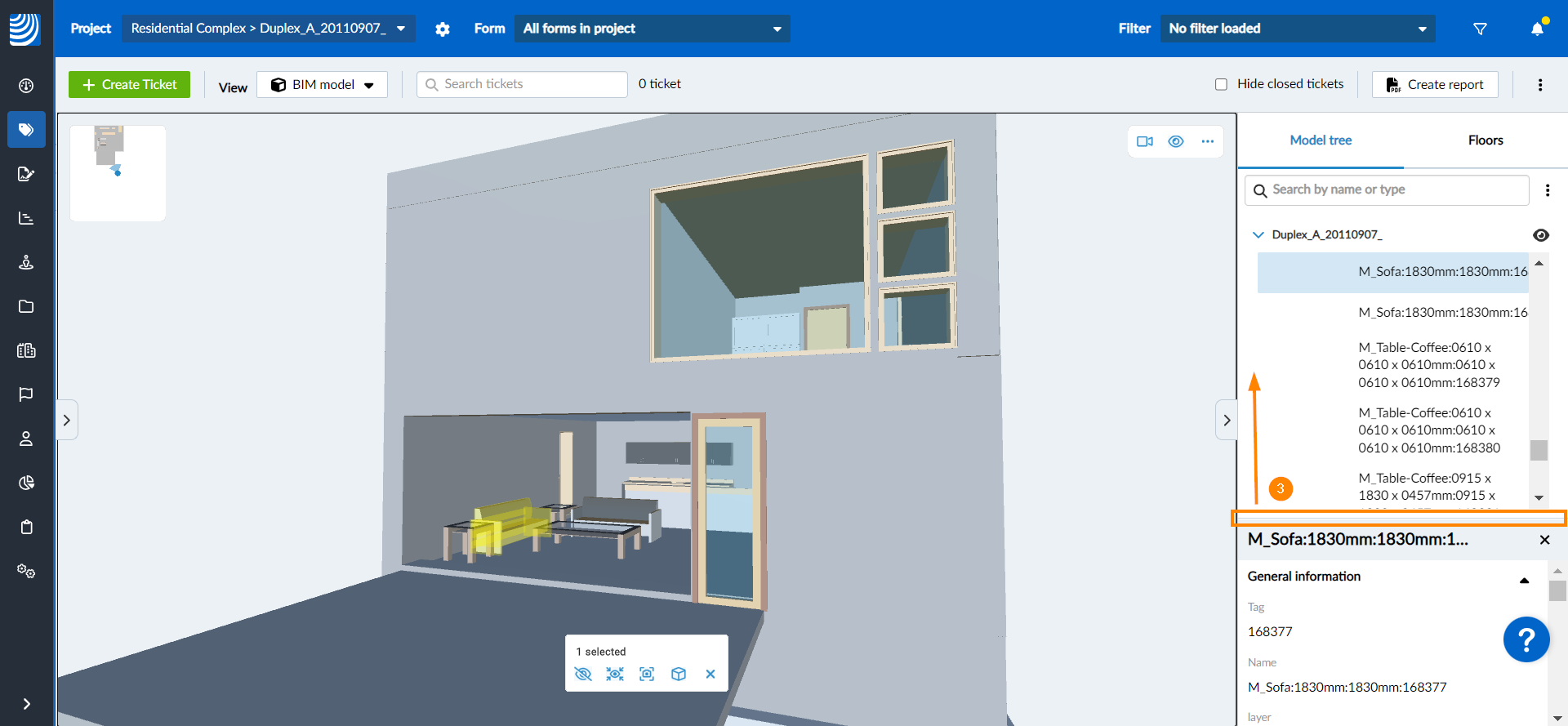

3. Дополнительно: перетащите верхнюю часть панели свойств, чтобы изменить ее размер


Поиск элемента

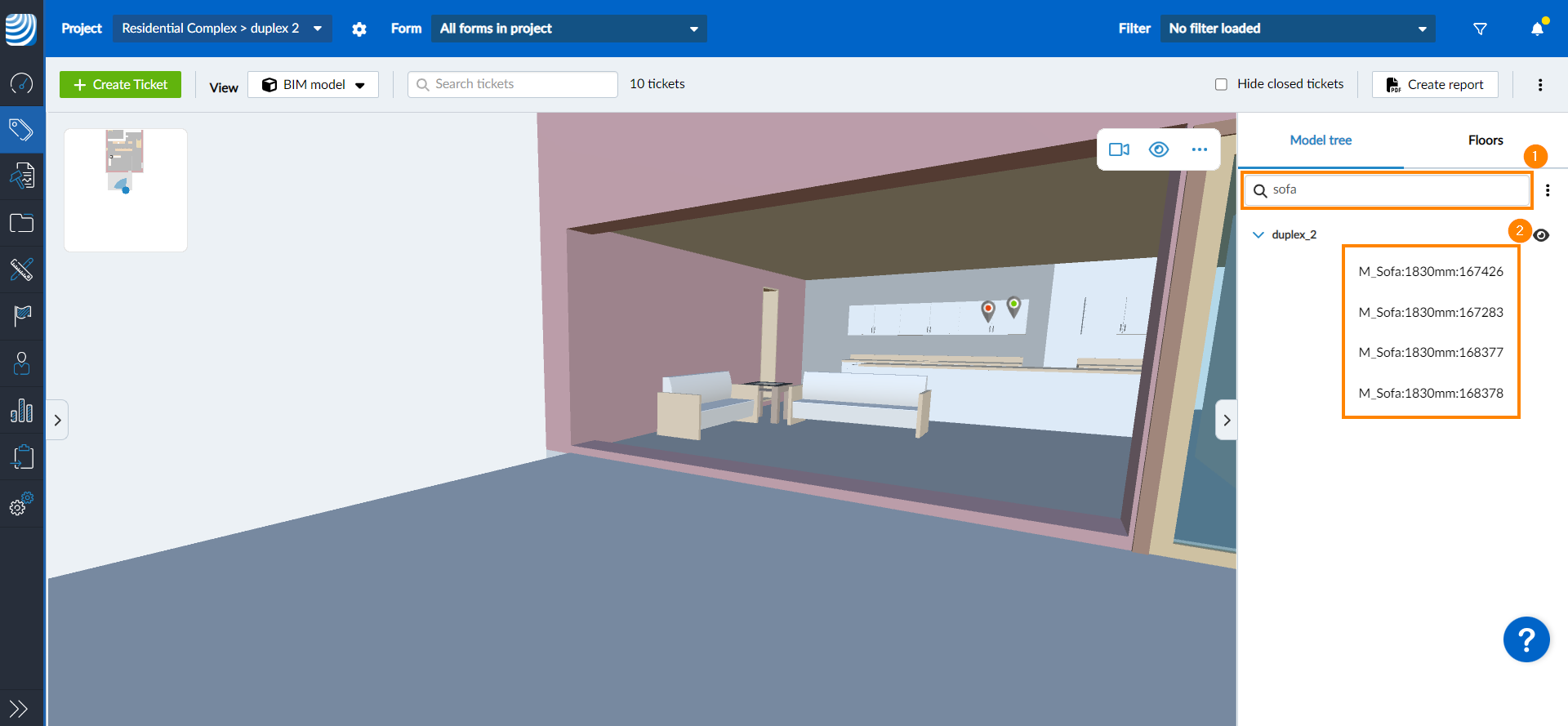

Вы можете найти элемент, выполнив поиск по нему в дереве модели. Чтобы найти элемент:

1. Введите название элемента в строку поиска
2. Элементы, соответствующие поисковой фразе, появятся в дереве модели

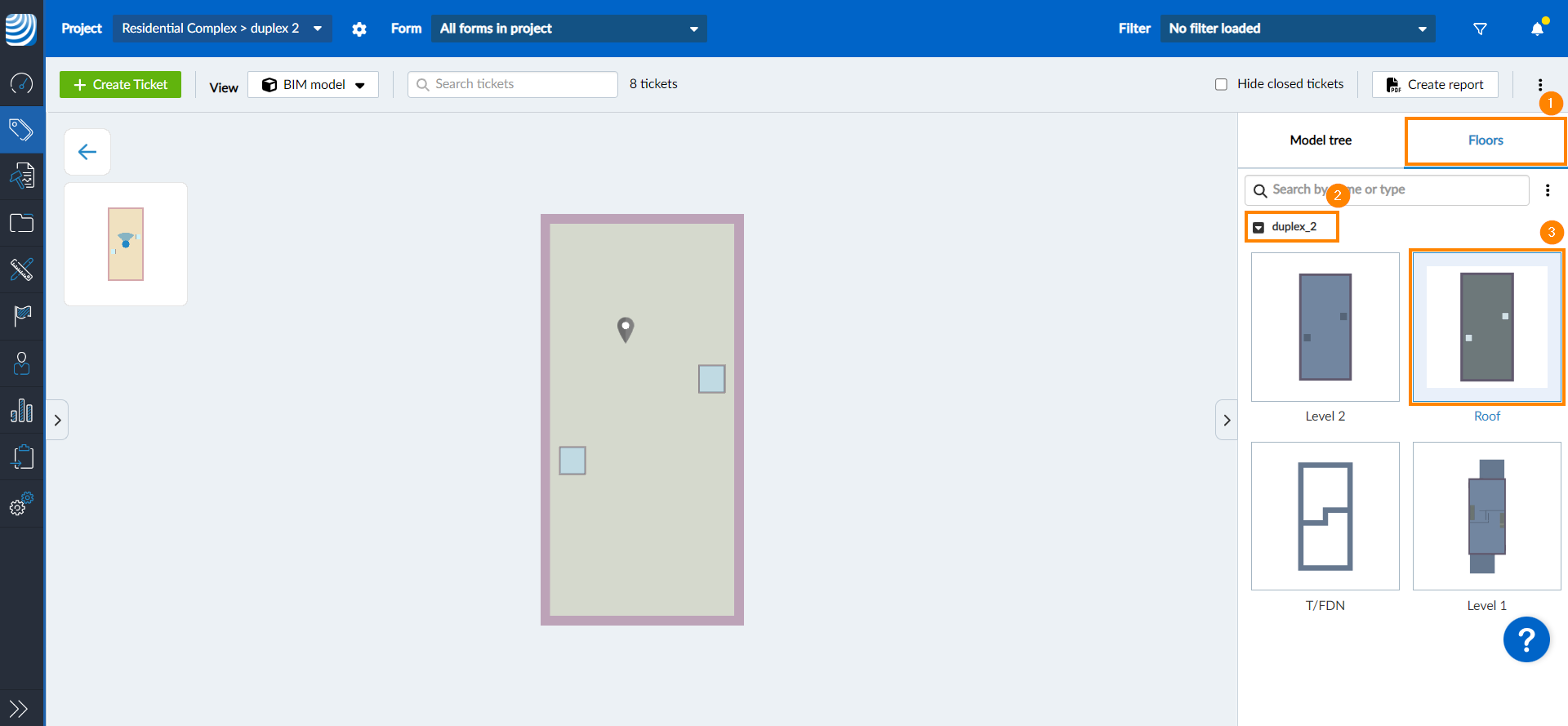

Полы

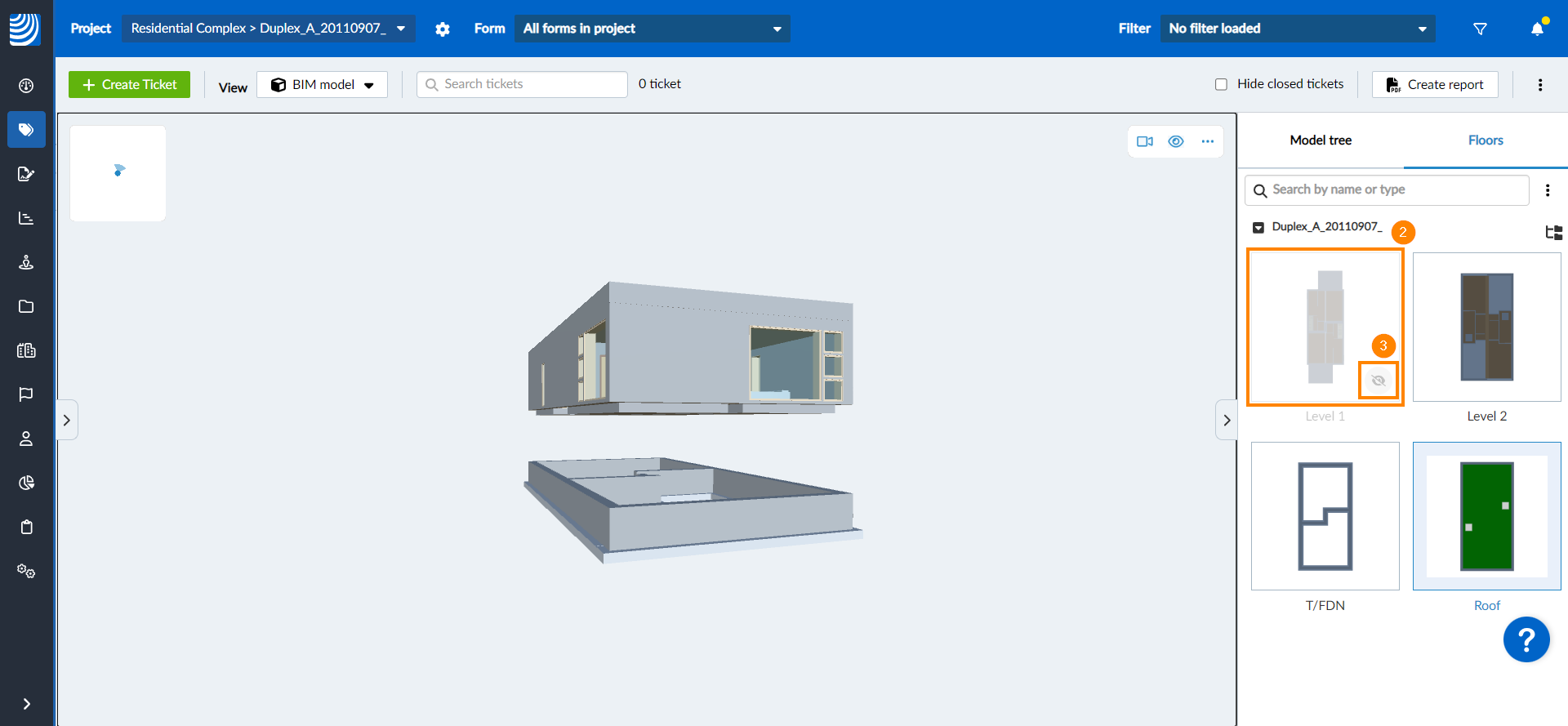

В разделе "Этажи" перечислены все этажи модели с предварительным просмотром плана. Чтобы показать этаж в ортографическом виде в плане:

1. Click Floors
2. Нажмите на название модели, чтобы развернуть ее и показать различные этажи
3. Нажмите на пол, который Вы хотите просмотреть в ортографическом виде плана

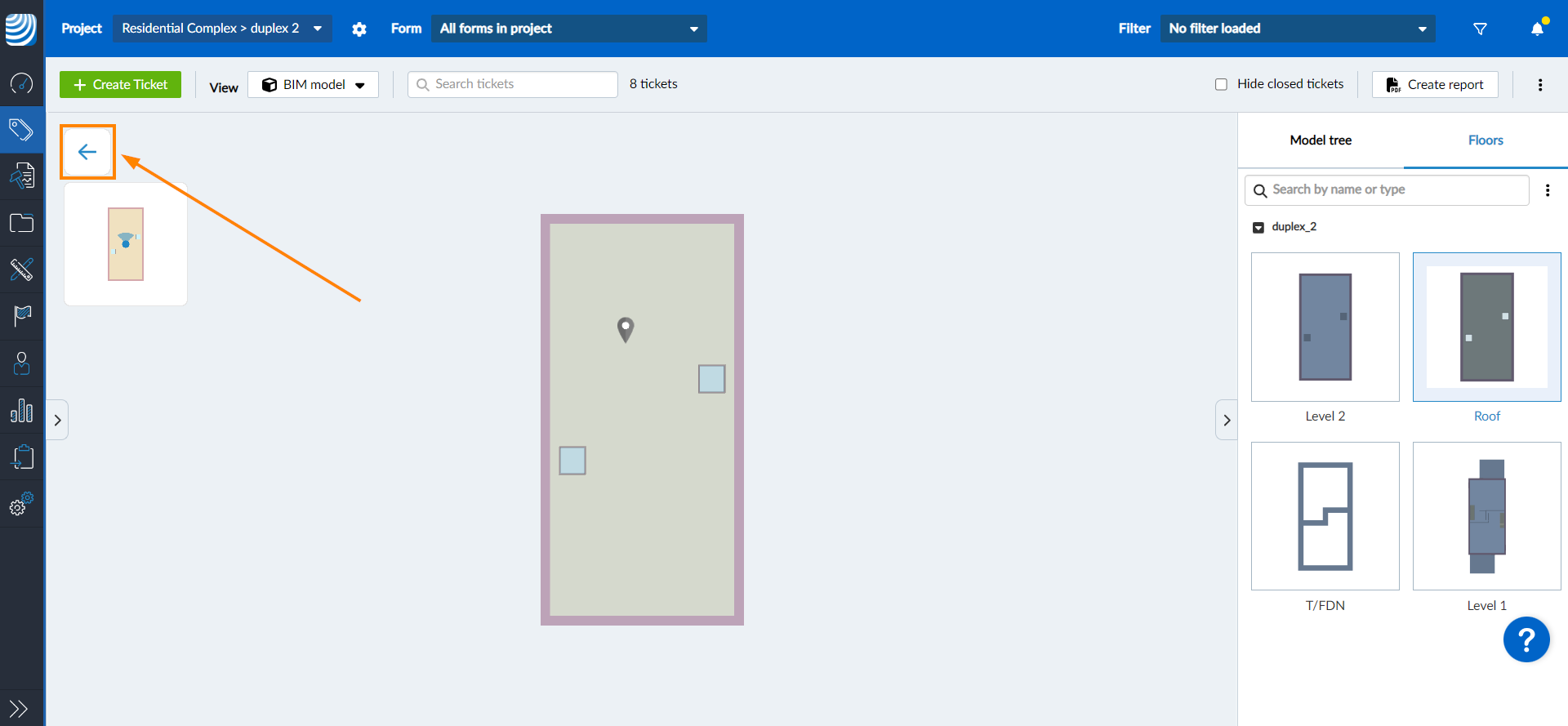

4. Чтобы вернуться к показу 3D-модели, нажмите кнопку назад


Навигация с камерой

Изначально 3D-модель отображается спереди. Есть еще три предустановленных вида, чтобы быстро просмотреть всю модель слева, справа или сверху.

Изначально Вы находитесь в режиме свободной камеры, который позволяет Вам летать вокруг модели и сквозь элементы. В любой момент Вы можете переключиться в режим ходьбы, чтобы активировать гравитацию и столкновение со стенами, что позволяет лучше ориентироваться в помещении, как это, возможно, знакомо Вам по играм для ПК.

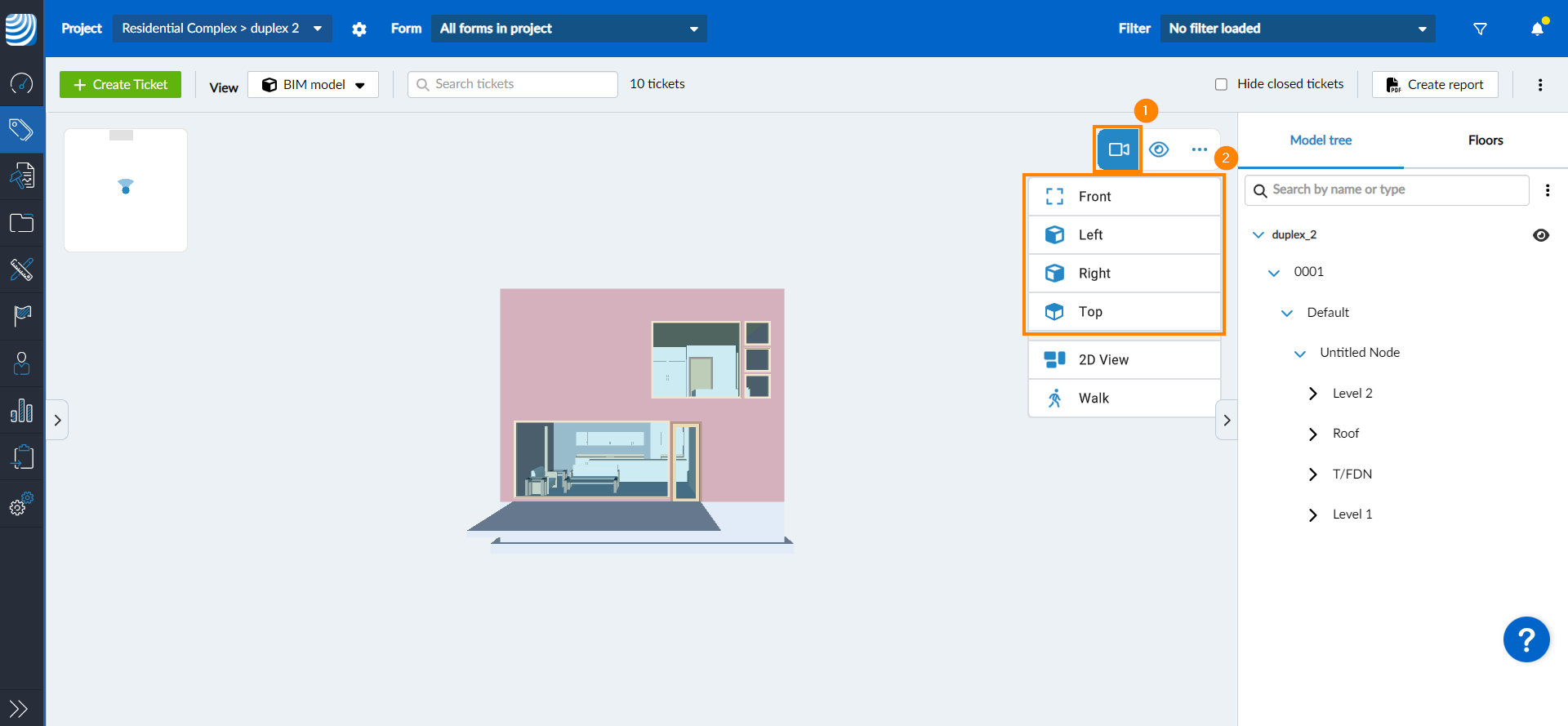

Выберите предопределенную ориентацию вида

Чтобы просмотреть всю модель спереди, слева, справа или сверху:

1. Нажмите на значок камеры
2. Щелкните Спереди, Слева, Справа, или Вверху


Свободный режим камеры

Режим свободной камеры позволяет Вам летать вокруг модели и сквозь элементы. Для навигации в режиме свободной камеры Вы можете использовать стрелки и клавиши WASD на клавиатуре, а также мышь/тачпад или сенсорный экран.

Лучше всего использовать комбинацию управления мышью и клавиатурой, если это возможно.

Вам нужно хотя бы раз щелкнуть мышью в программе просмотра BIM, чтобы активировать клавиатурные элементы управления программой просмотра.

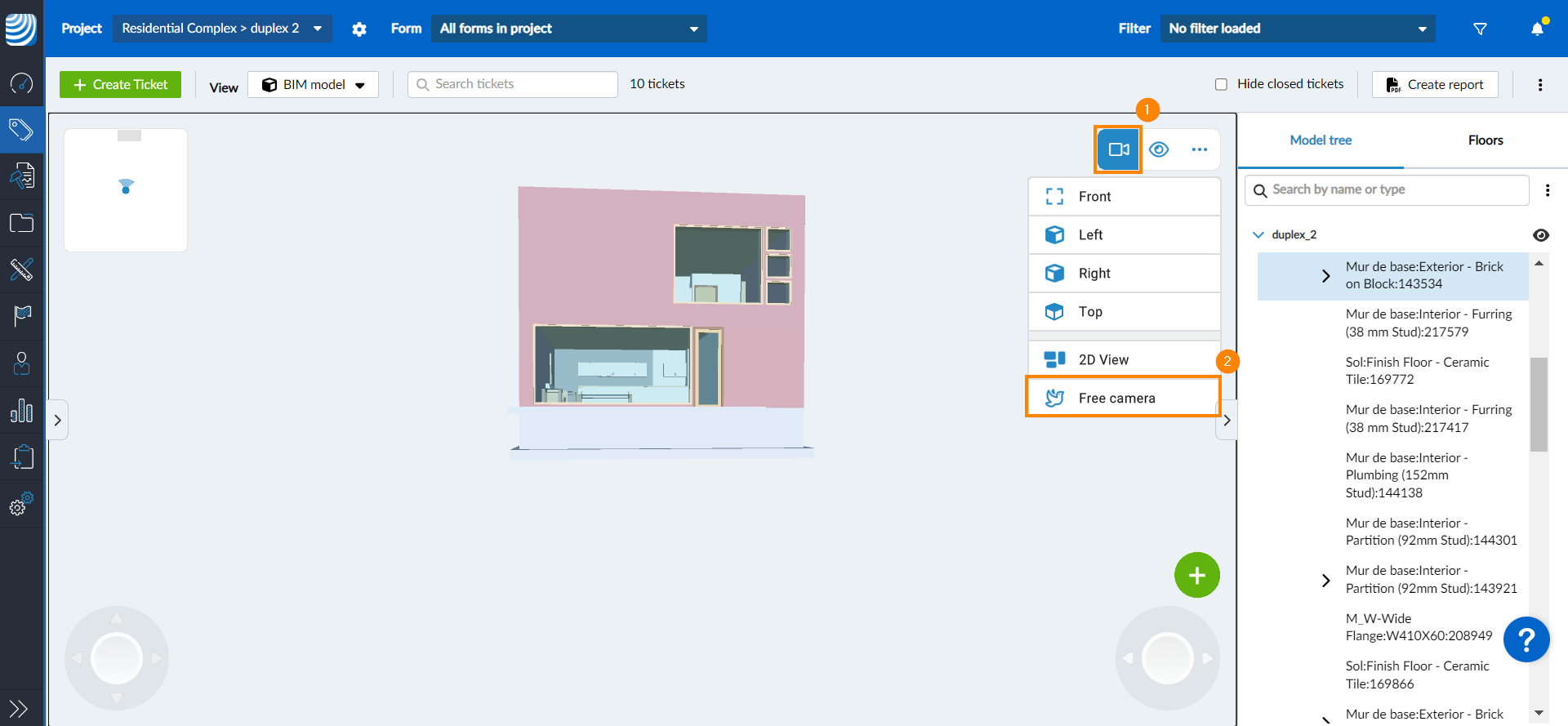

Чтобы установить режим Свободная камера:

1. Нажмите на значок камеры
2. Нажмите Бесплатная камера

3. Вы можете Повернуть камеру вокруг точки, Переместить камеру вперед/назад, Переместить камеру вбок и вверх/вниз, а также Отцентрировать камеру на выбранном элементе, как объясняется ниже.

Поверните камеру вокруг точки

Используйте мышь, тачпад или сенсорный экран, чтобы поворачивать и наклонять модель:

1. Щелкните (коснитесь) в любом месте модели, чтобы установить точку поворота
2. Перетащите курсор мыши (Ваш палец), чтобы наклонить и повернуть модель соответствующим образом

Если Вы не задали точку поворота, используется центр модели.

Вы также можете использовать клавиши со стрелками на клавиатуре.

1. Нажмите вправо , чтобы повернуть 3D-модель против часовой стрелки
2. Нажмите влево, чтобы повернуть 3D-модель по часовой стрелке
3. Нажмите вверх, чтобы наклонить модель назад, показывая больше ее нижней стороны
4. Нажмите вниз, чтобы наклонить модель вперед, открывая больше верхней стороны

Перемещение камеры вперед/назад

Вы можете перемещать положение камеры вперед или назад вдоль ее оси. Используйте один из следующих методов:

1. Используйте колесико мыши, если оно у Вас есть
2. Если Вы используете устройство с сенсорной панелью, положите два пальца на сенсорную панель и зажмите или вытяните их.
3. Если у Вас устройство с сенсорным экраном, положите два пальца на сенсорный экран и зажмите его или вытяните.

Перемещайте Фотоаппарат в стороны и вверх/вниз

Щелкните правой кнопкой мыши и перетащите мышь или тачпад, чтобы переместить положение камеры влево, вправо, вверх и вниз.

В качестве альтернативы используйте клавиши WASD:

1. Нажмите W, чтобы переместить камеру вверх
2. Нажмите A, чтобы переместить камеру влево
3. Нажмите S, чтобы переместить камеру вниз
4. Нажмите D, чтобы переместить камеру вправо

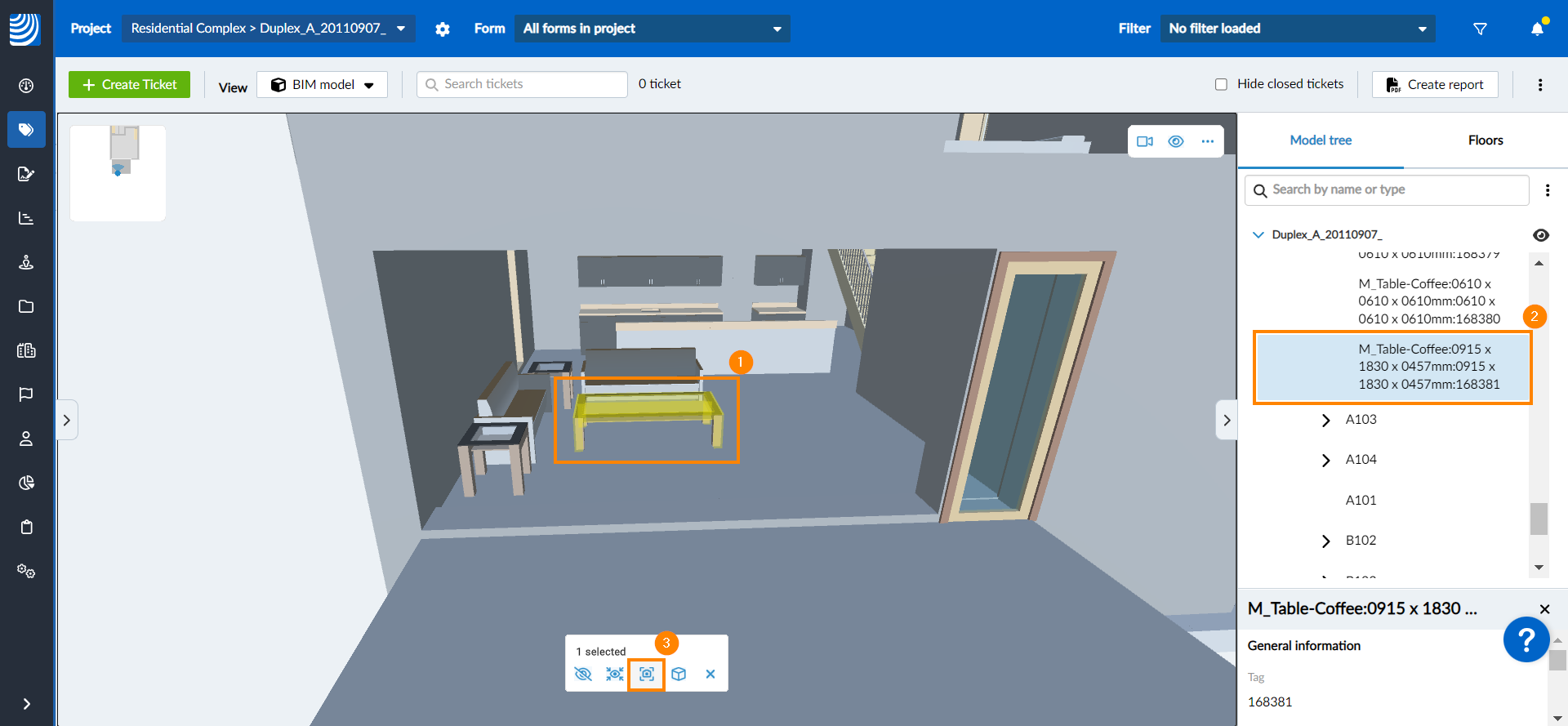

Центрируйте камеру на выбранном элементе

1. Нажмите на элемент, на котором Вы хотите отцентрировать камеру
2. ИЛИ выберите элемент из дерева моделей
3. Щелкните по значку Center


Режим ходьбы

Режим ходьбы рекомендуется для передвижения в помещениях, в нем есть столкновение со стенами (Вы не можете пролететь сквозь стены) и гравитация, чтобы удержать Вас на полу и облегчить осмотр местности во время ходьбы. Лестницы распознаются, и Вы можете подниматься по ним, просто идя по ним.

Вы можете перемещаться как с помощью клавиш со стрелками, так и с помощью клавиш WASD или джойстиков BIM viewer, которые появляются в режиме ходьбы. На компьютере мы рекомендуем использовать комбинацию управления мышью и клавиатурой.

Чтобы активировать режим ходьбы :

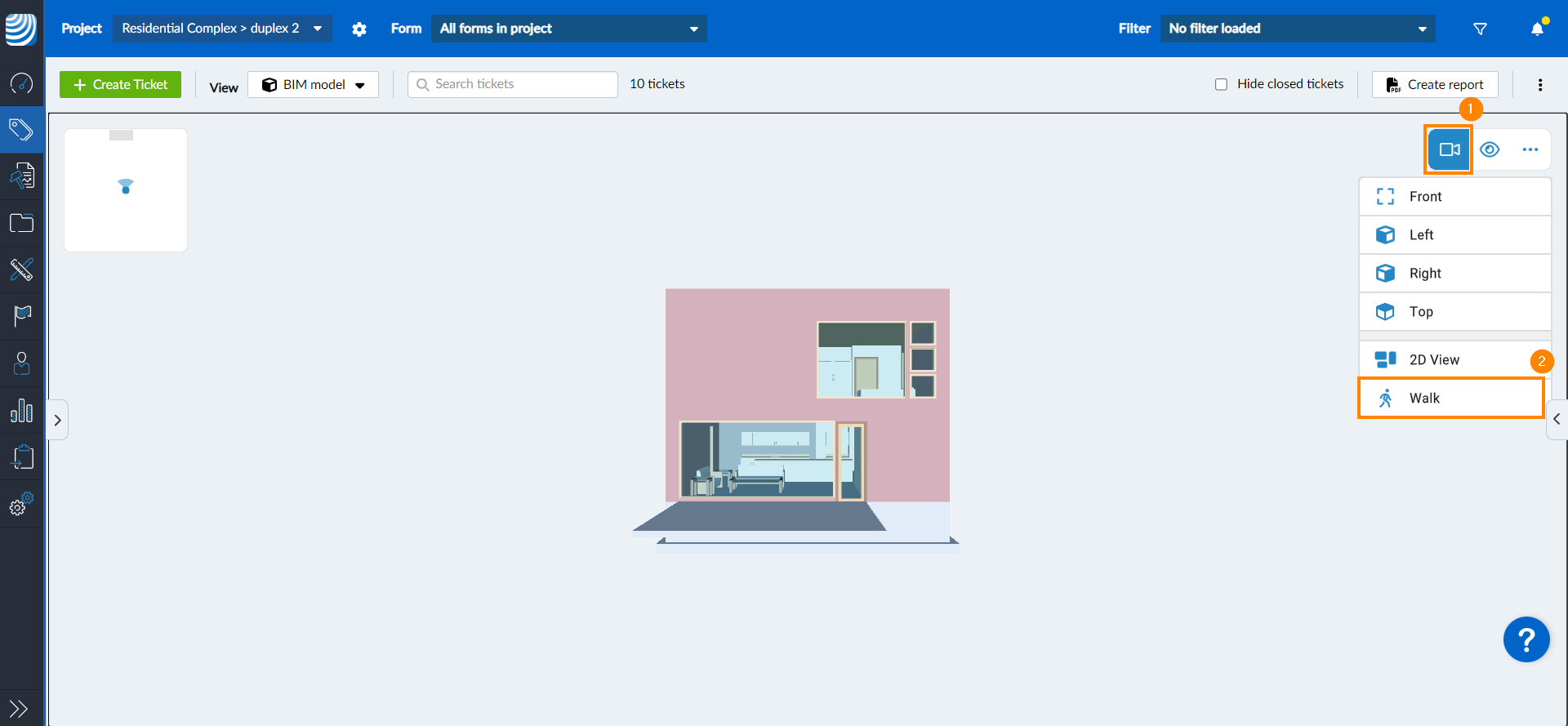

1. Нажмите на значок камеры
2. Нажмите Прогулка


Ходите и смотрите по сторонам с помощью мыши и клавиатуры

Чтобы передвигаться, используйте следующие клавиши:

1. Нажмите W, чтобы продвинуться вперед
2. Нажмите S для перемещения назад
3. Нажмите A, чтобы переместиться вбок влево
4. Нажмите D, чтобы переместиться вправо

Чтобы поворачивать и смотреть вверх и вниз, используйте мышь:

1. Удерживайте левую кнопку мыши
2. Переместите мышь в том направлении, куда Вы хотите повернуться или посмотреть

Кроме того, Вы можете использовать клавиши со стрелками на клавиатуре, чтобы повернуться и осмотреться:

1. Нажмите вправо, чтобы повернуться вправо
2. Нажмите влево, чтобы повернуть влево
3. Нажмите вверх, чтобы посмотреть вверх
4. Нажмите вниз , чтобы посмотреть вниз

Использование джойстиков BIM Viewer

Если у Вас сенсорный экран или если Вы не можете использовать клавиатуру и мышь, есть экранные джойстики для ходьбы и осмотра местности.

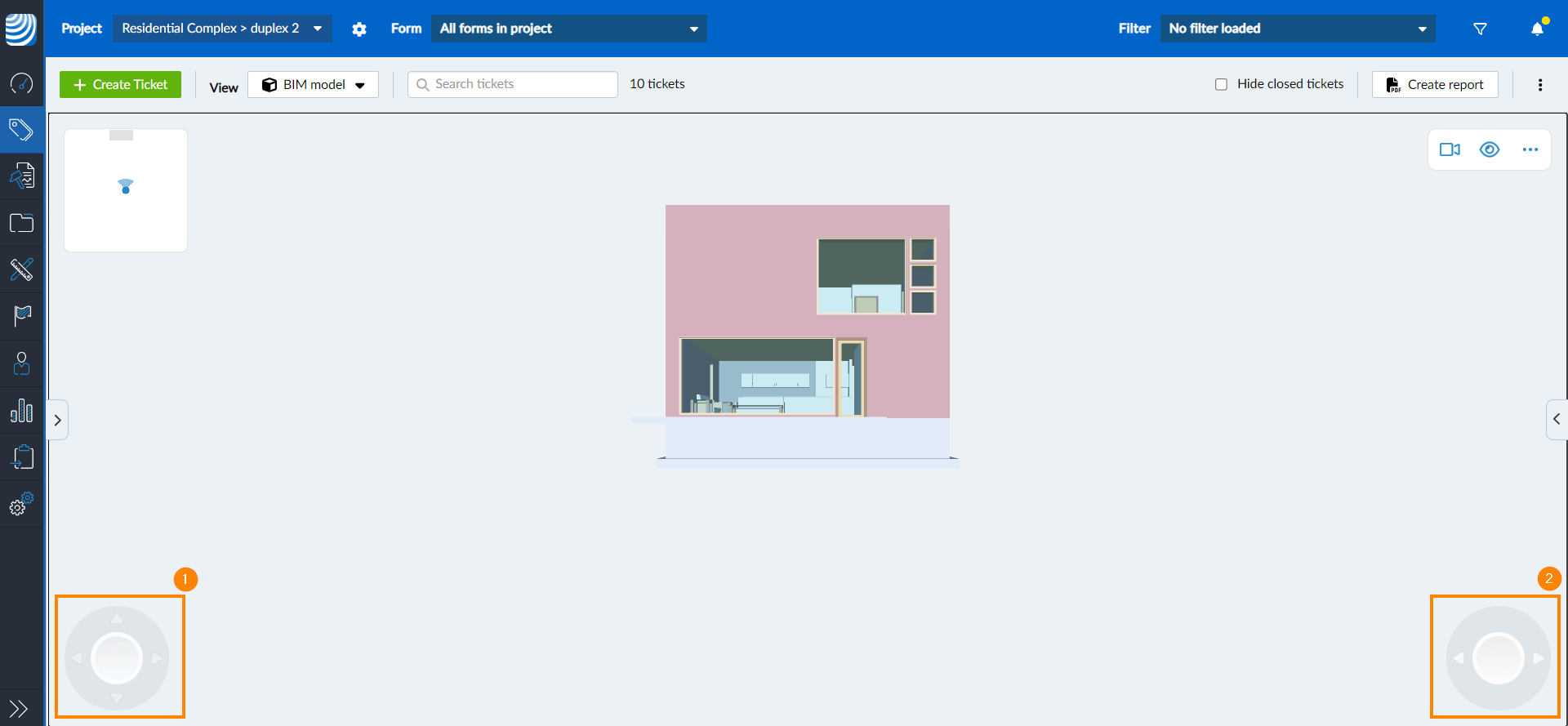

Как только Вы установите режим Walking, в нижней части BIM Viewer появятся два контроллера:

1. Используйте левый контроллер, чтобы ходить вперед и назад или двигаться боком влево и вправо
2. Используйте правый контроллер, чтобы повернуть влево или вправо


Режим ортографической проекции (2D вид)

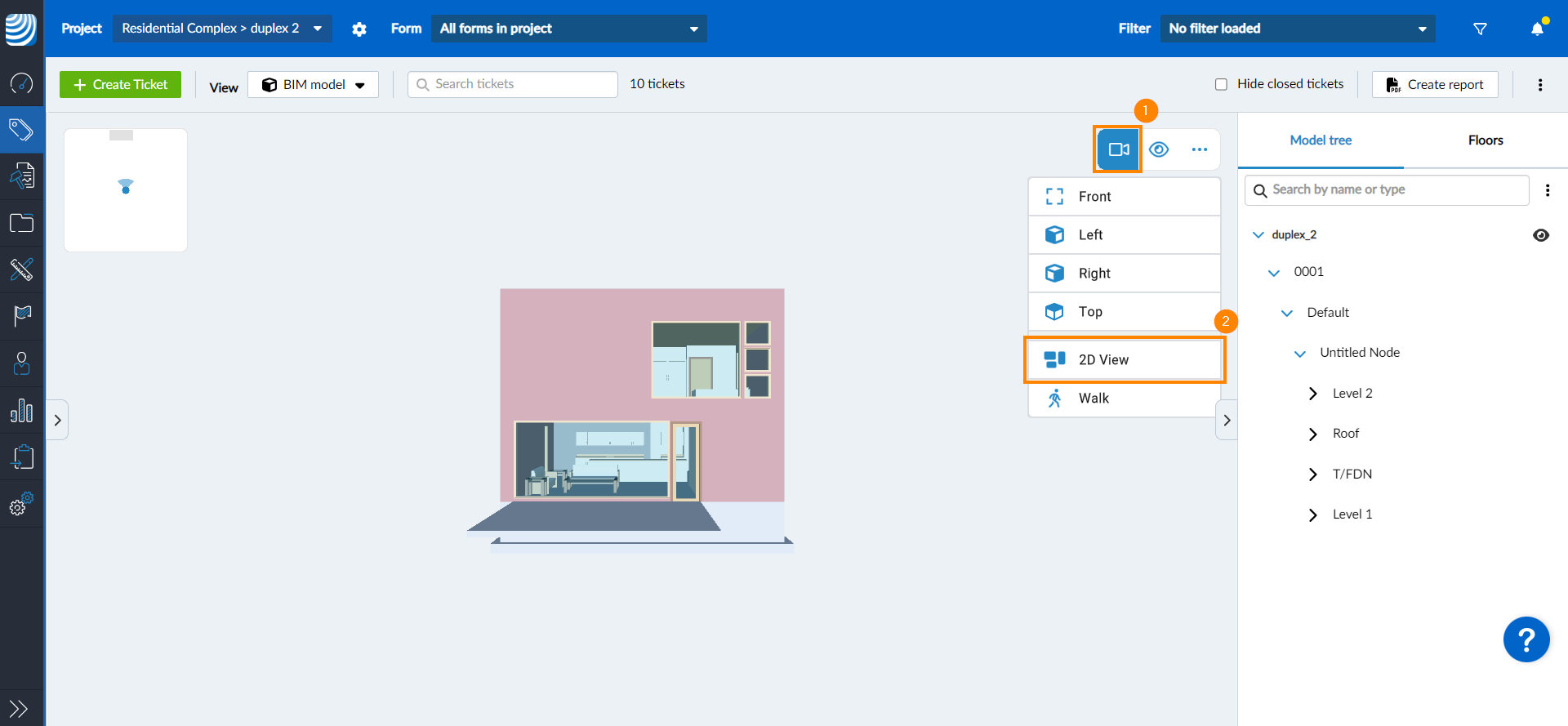

В некоторых ситуациях может быть полезно использовать ортографическую проекцию вместо перспективы. Чтобы переключиться на ортографическую проекцию сверху:

1. Нажмите на значок камеры
2. Нажмите 2D View

3. Зритель переключается на вид сверху в ортографической проекции


Теперь Вы можете Выбрать предопределенную ориентацию вида, чтобы переключиться на вид спереди, слева, справа или сзади сверху, продолжая использовать ортографическую проекцию.

Вы также можете просмотреть определенный этаж в 2D-виде, как объяснялось выше в разделе Floors.

Обзорная карта

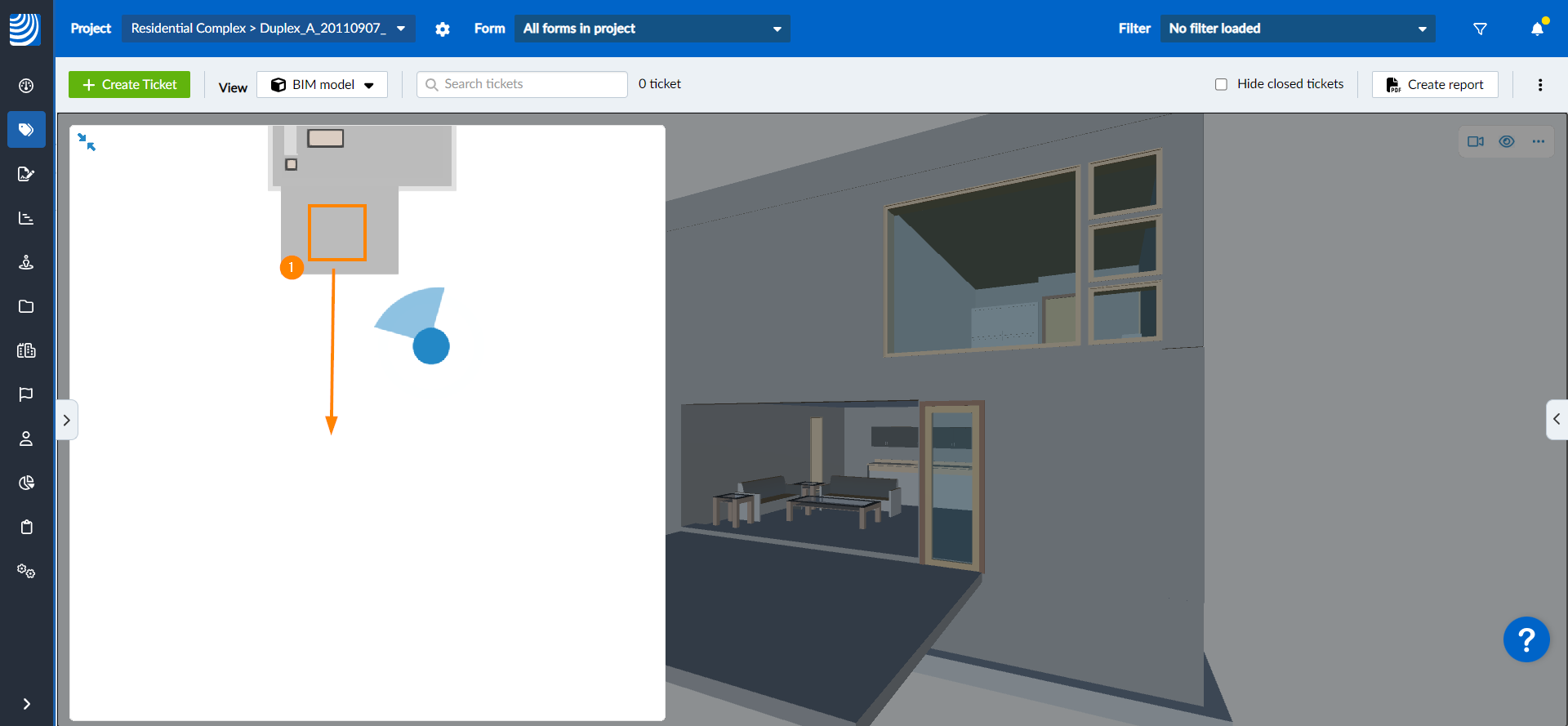

В BIM Viewer есть обзорная карта, расположенная в левом верхнем углу, которая показывает Ваше текущее положение в модели. Разверните обзорную карту, чтобы перемещаться и изменять положение и направление камеры.

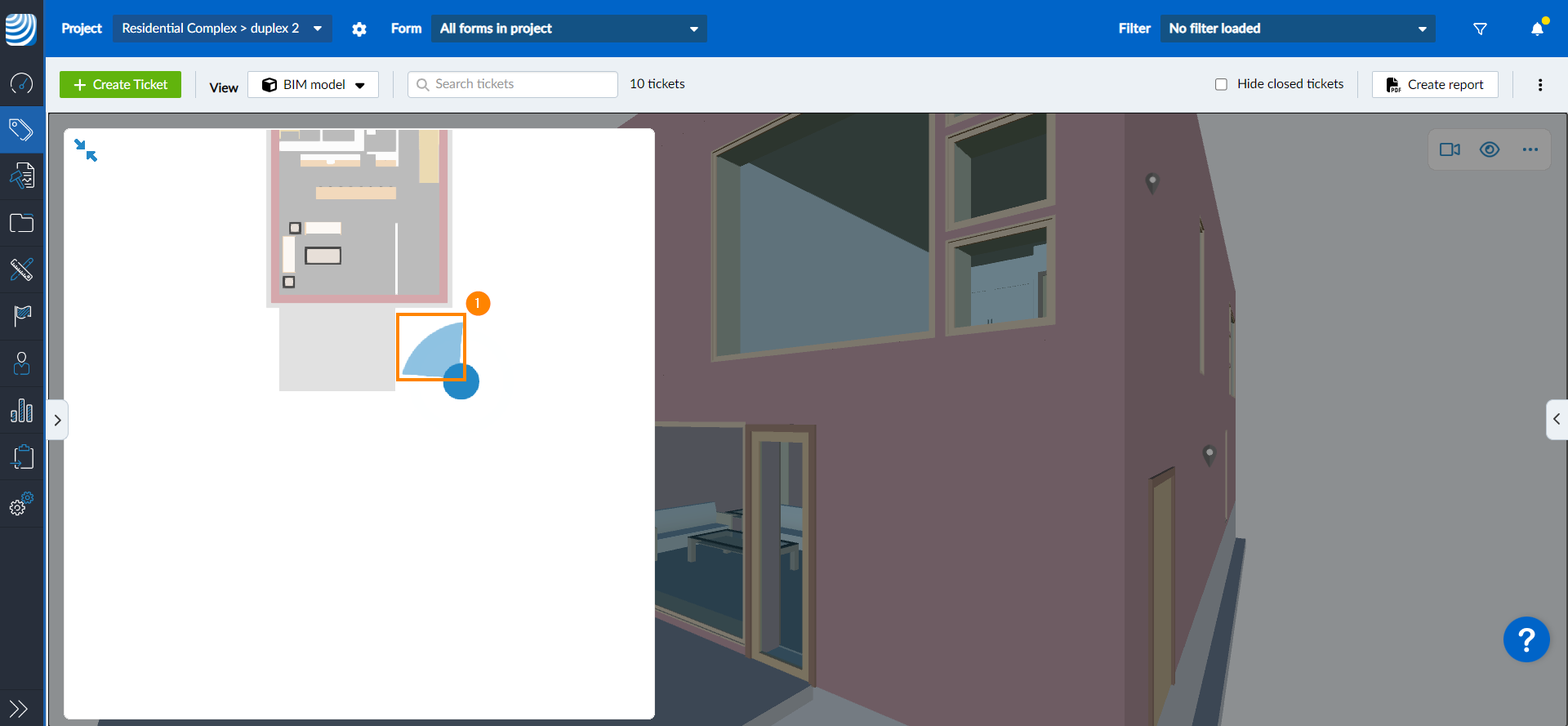

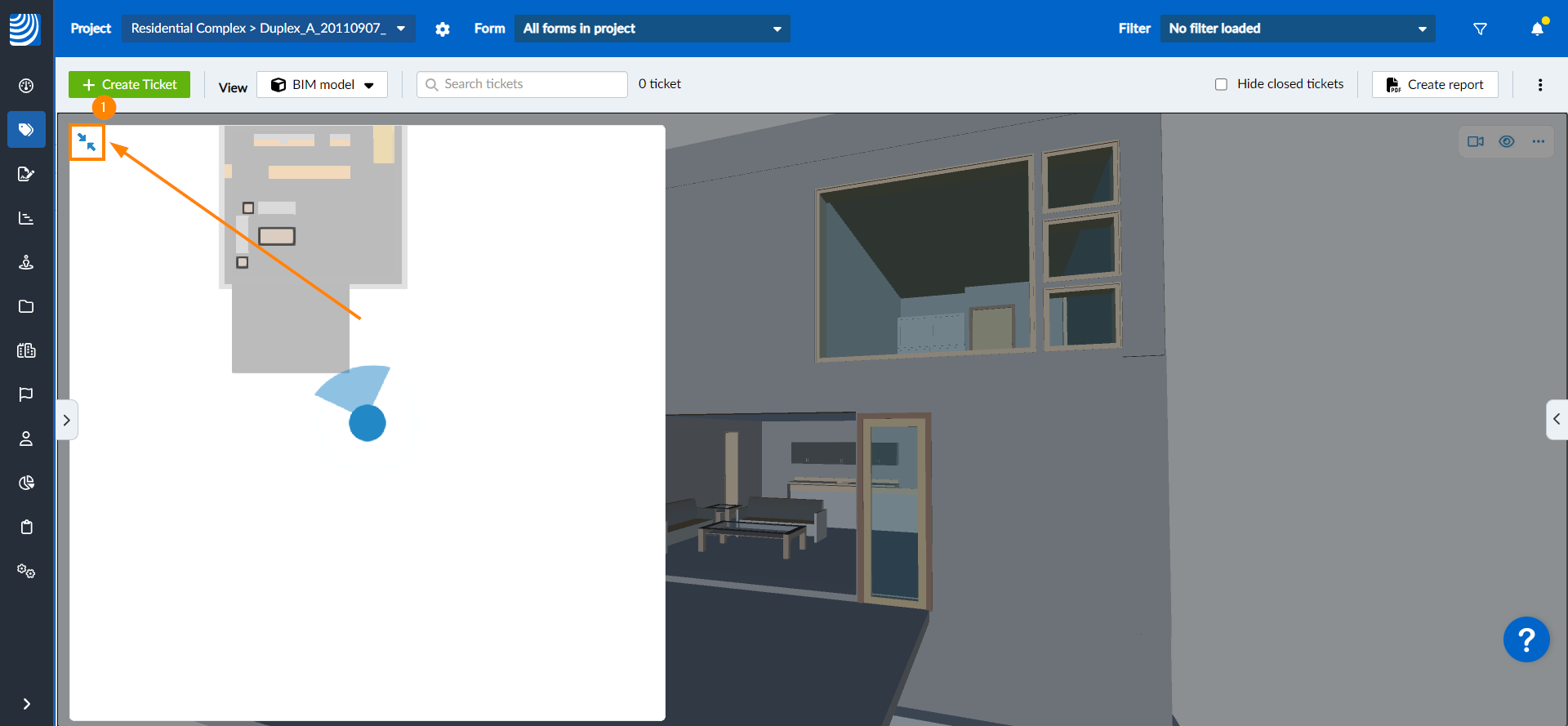

Разверните карту обзора

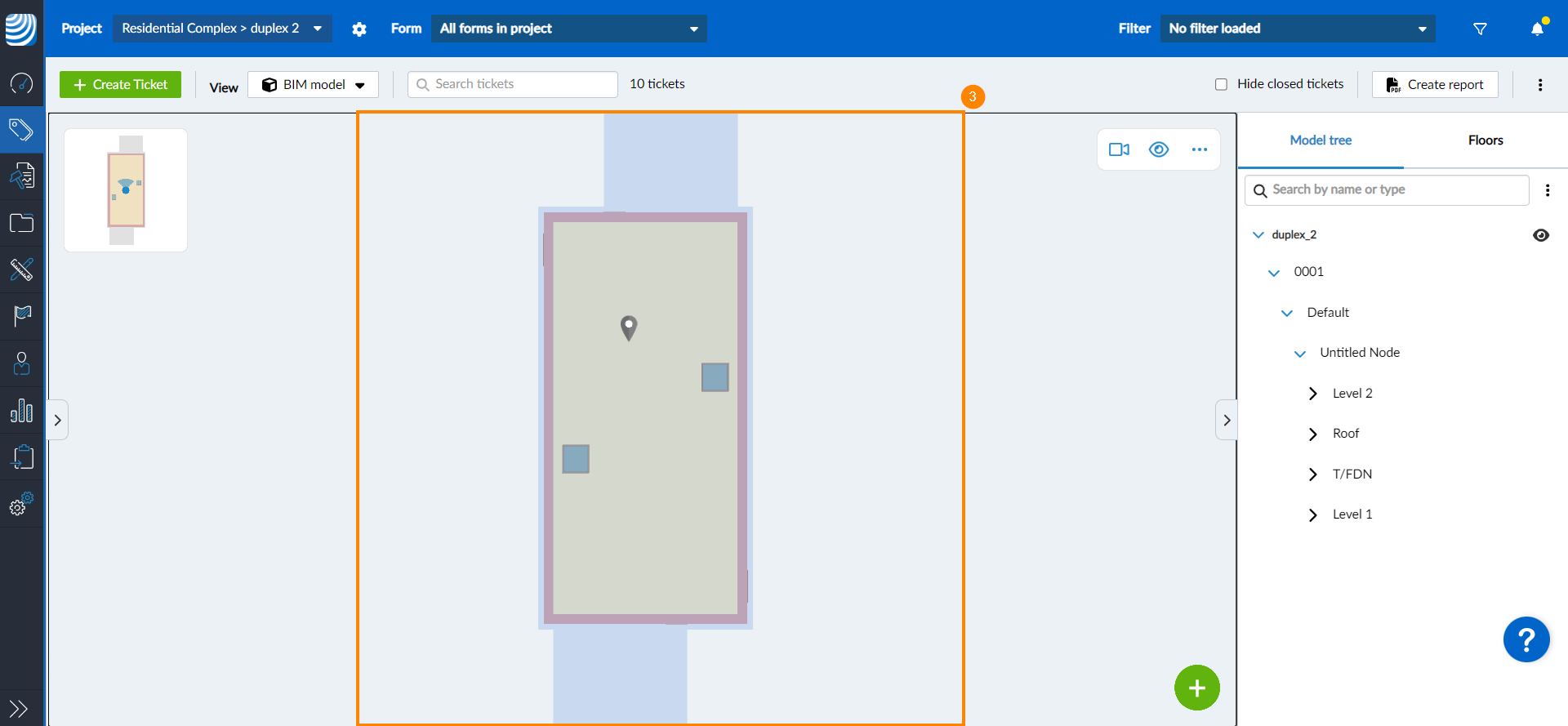

Чтобы развернуть обзорную карту и разрешить 2D навигацию:

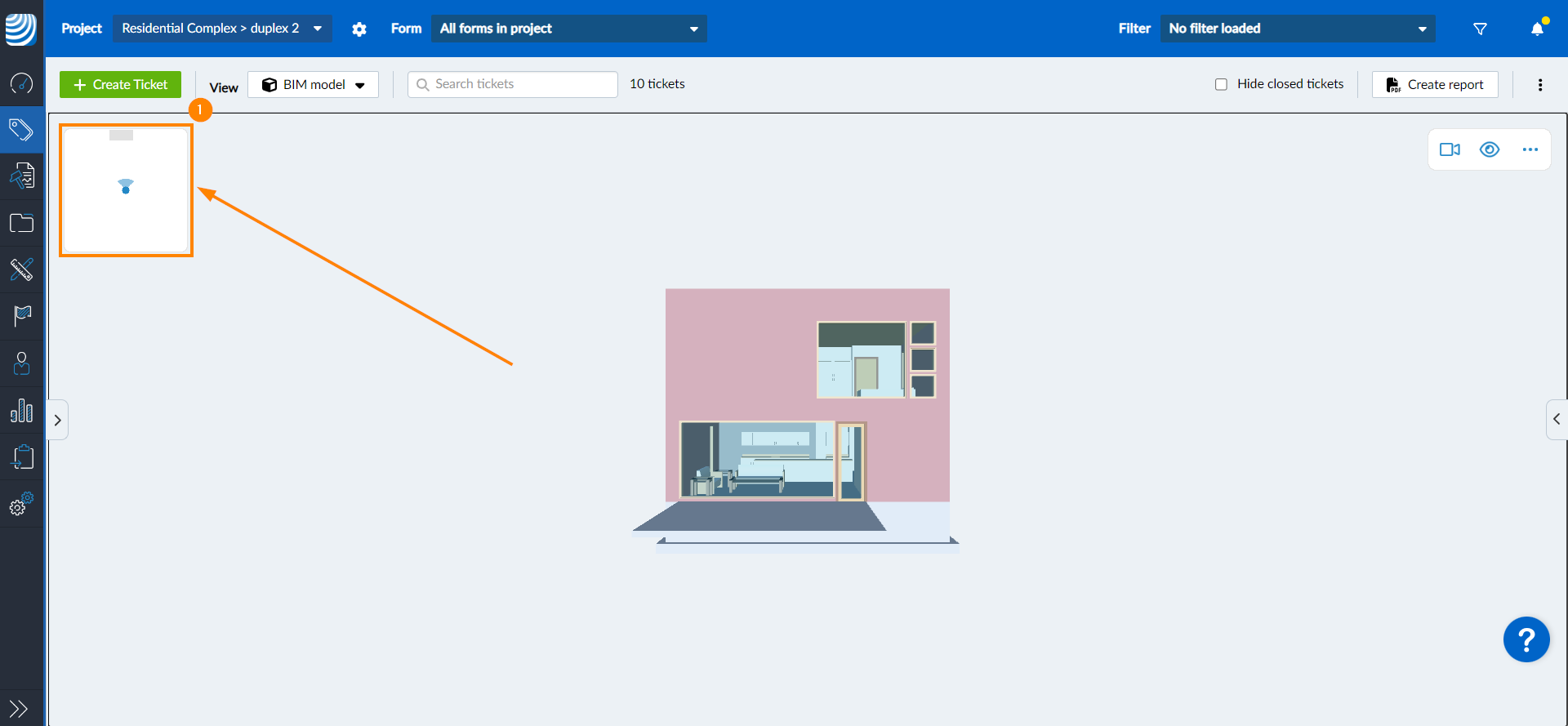

1. Нажмите на мини-карту


Чтобы свернуть обзорную карту и снова сделать ее маленькой:

1. Нажмите на значок "Свернуть


Переместить карту обзора

Чтобы переместить видимую область обзорной карты

1. Щелкните на карте и используйте перетаскивание


Изменение направления камеры

Чтобы изменить направление камеры на обзорной карте

1. Щелкните и перетащите луч вокруг точки или щелкните правой кнопкой мыши, чтобы изменить направление камеры


Изменение положения камеры

Чтобы изменить положение Вашей камеры в 3D-модели:

1. Нажмите на место, куда Вы хотите перейти


Когда активен режим ходьбы и Вы щелкаете за пределами пола, Вы падаете вниз.

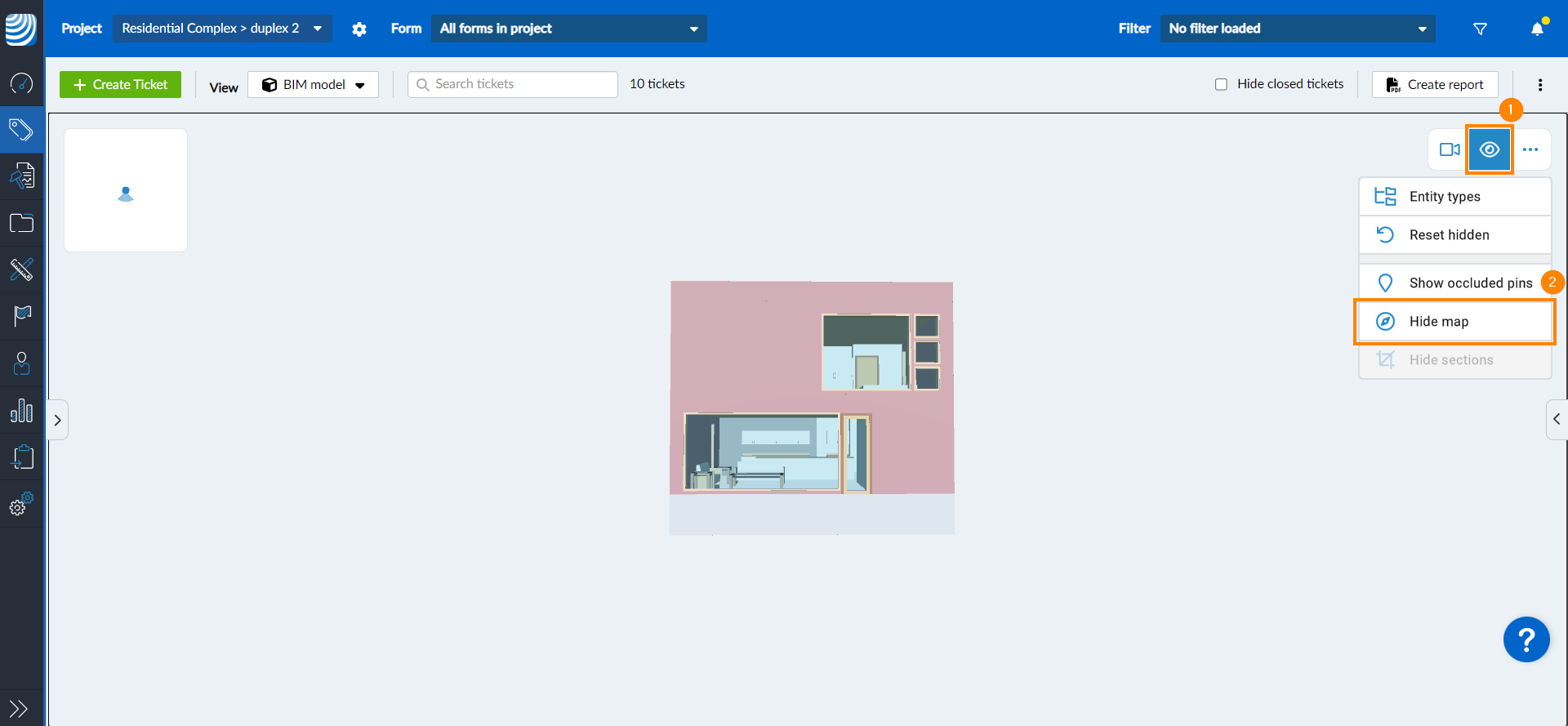

Скрыть обзор Карта

Чтобы скрыть обзорную карту и получить больше места для 3D-контента

1. Нажмите на значок глаз
2. Нажмите Скрыть карту


Чтобы снова показать обзорную карту:

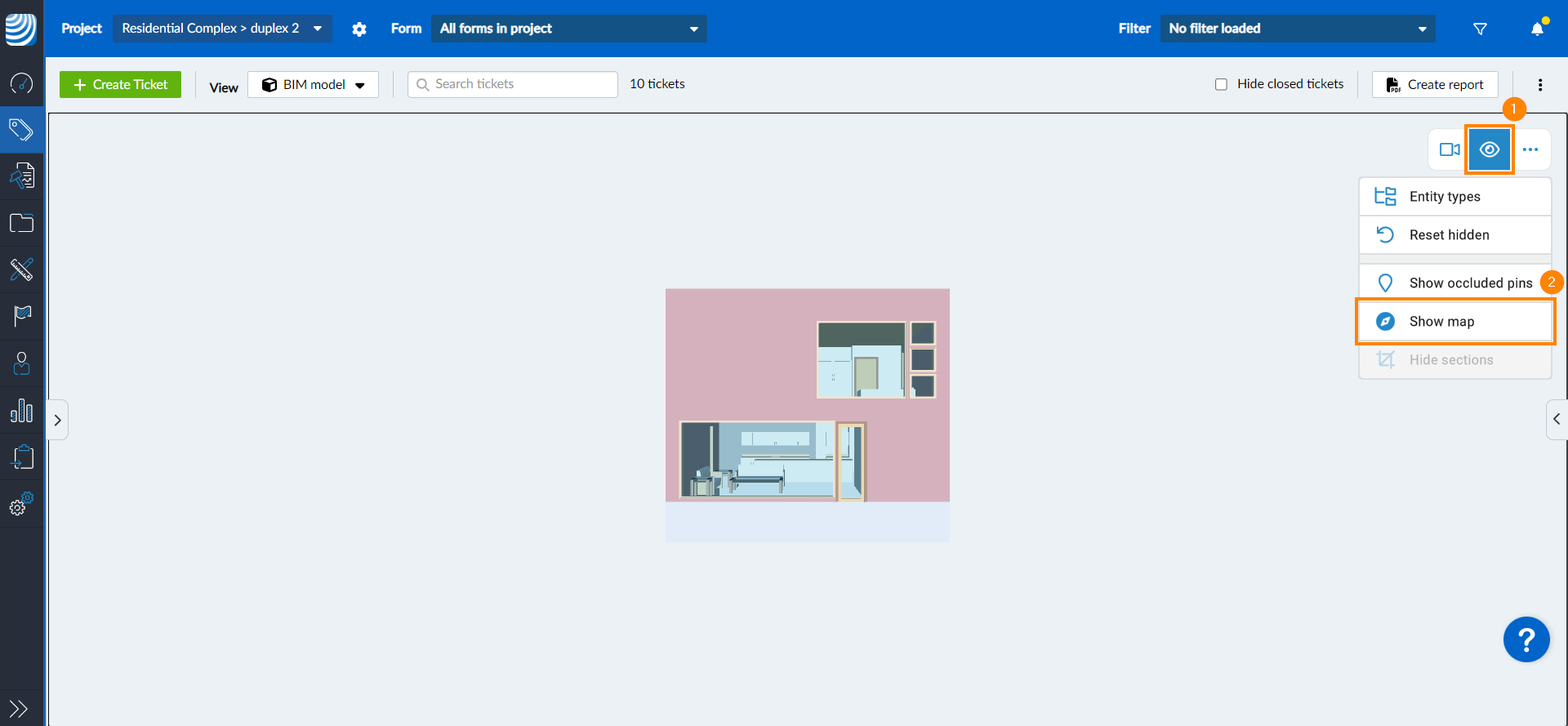

1. Нажмите на значок глаз
2. Нажмите Показать карту


Выберите элементы

Выберите один элемент

Чтобы выбрать элемент:

1. Щелкните элемент в 3D-модели ИЛИ щелкните имя элемента в дереве модели

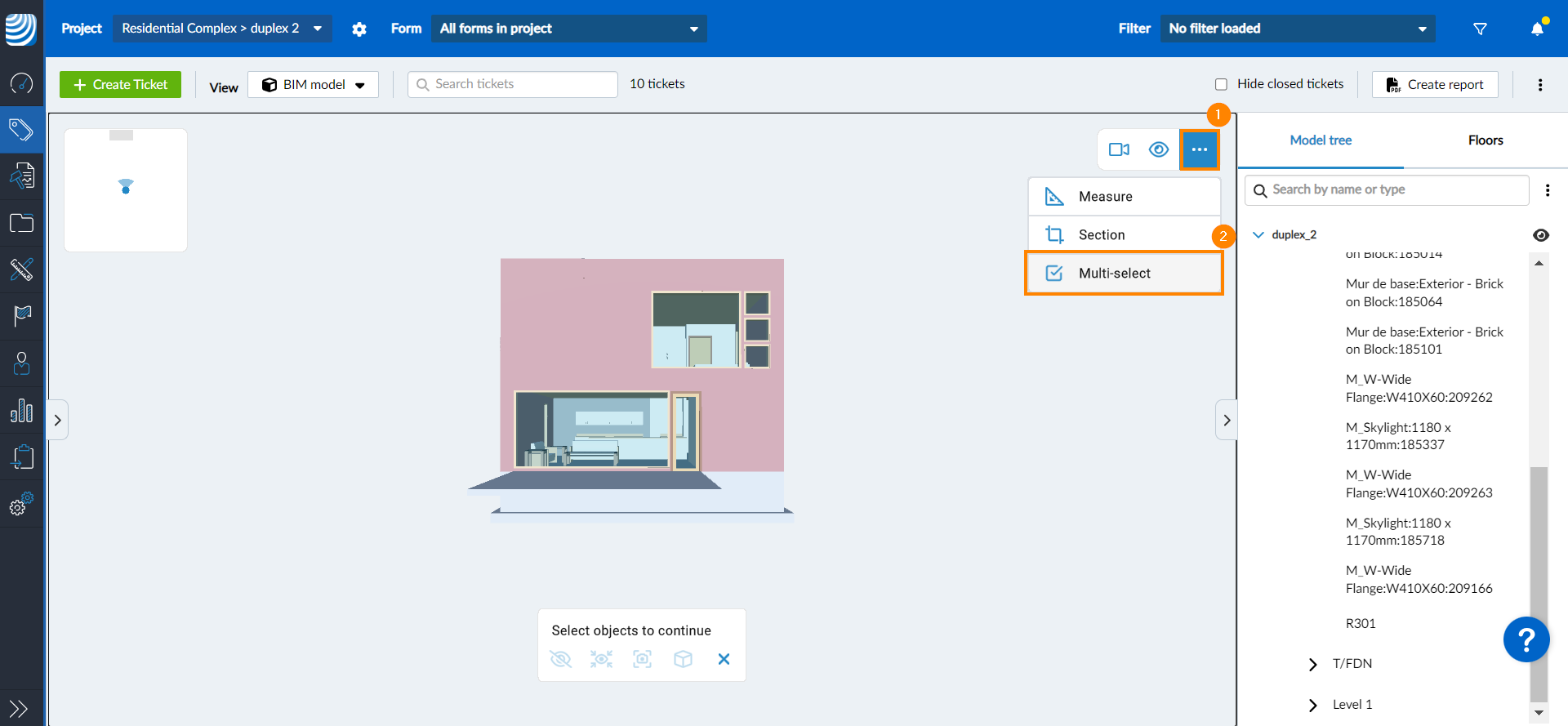

Выберите несколько элементов

Чтобы выбрать несколько элементов в BIM-модели:

1. Нажмите на меню more
2. Нажмите Мультивыбор

3. Нажмите на элементы, которые Вы хотите выбрать в модели


Еще один способ выбрать несколько элементов - это:

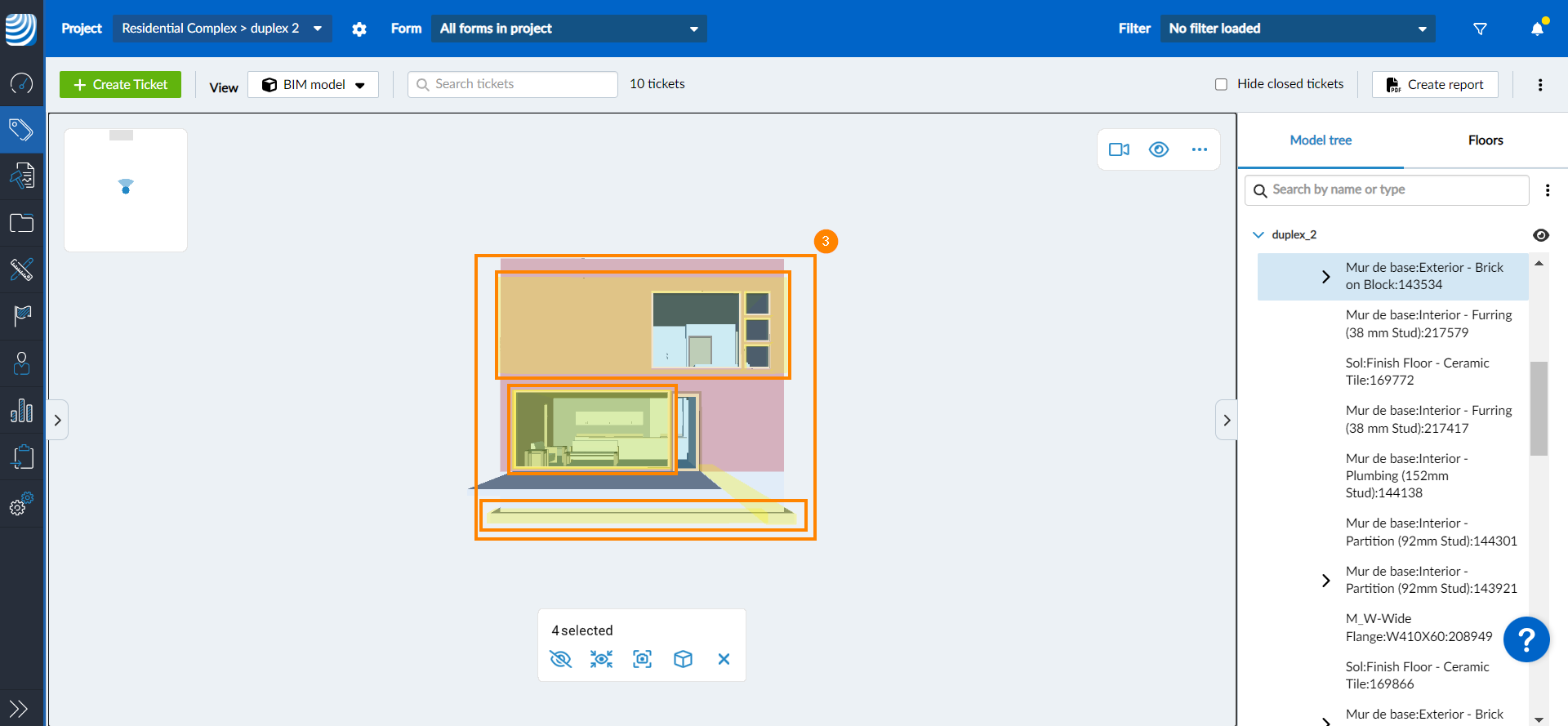

1. Нажмите и удерживайте элемент в BIM-модели, пока на экране не появится панель выбранных элементов

2. Нажмите на элементы, которые Вы хотите выбрать

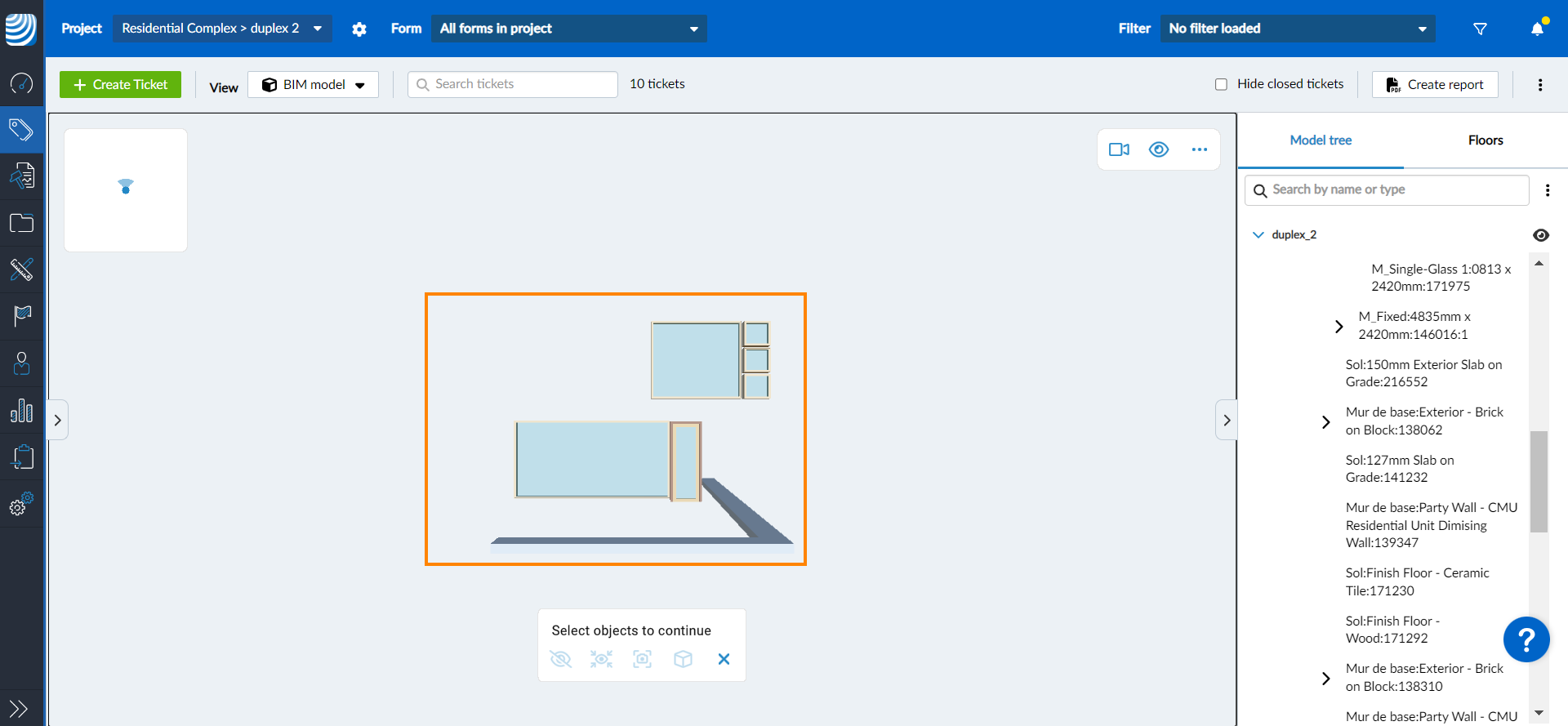

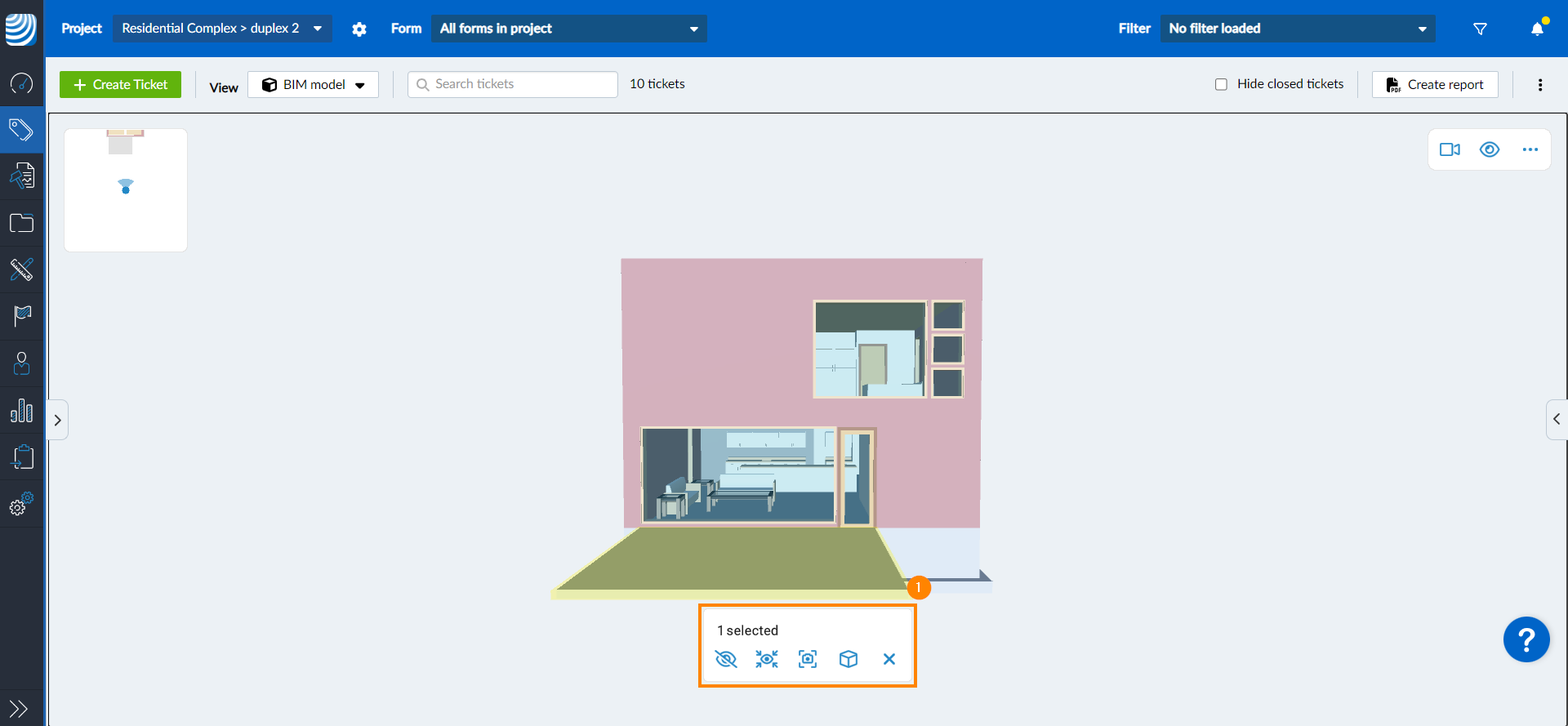

При выборе элементов в нижней части программы просмотра появится контекстное меню с опциями показать/скрыть или изолировать выбранные элементы, центрировать камеру на них или создать коробку сечения, что описано в разделе Работа с плоскостями и коробками сечения.

Показать/скрыть элементы IFC

Показывайте и скрывайте элементы IFC, чтобы сосредоточиться на тех частях BIM-модели, которые важны для Вас. Вы можете делать это с отдельно выбранными элементами или на основе типов элементов, например, показывая или скрывая все стены, окна, лестницы и т.д.

Другой альтернативой, позволяющей сосредоточиться на отдельных частях модели, являются плоскости сечений или коробки, как объясняется в Работа с плоскостями сечений и коробками сечений.

Показать/скрыть отдельный элемент(ы)

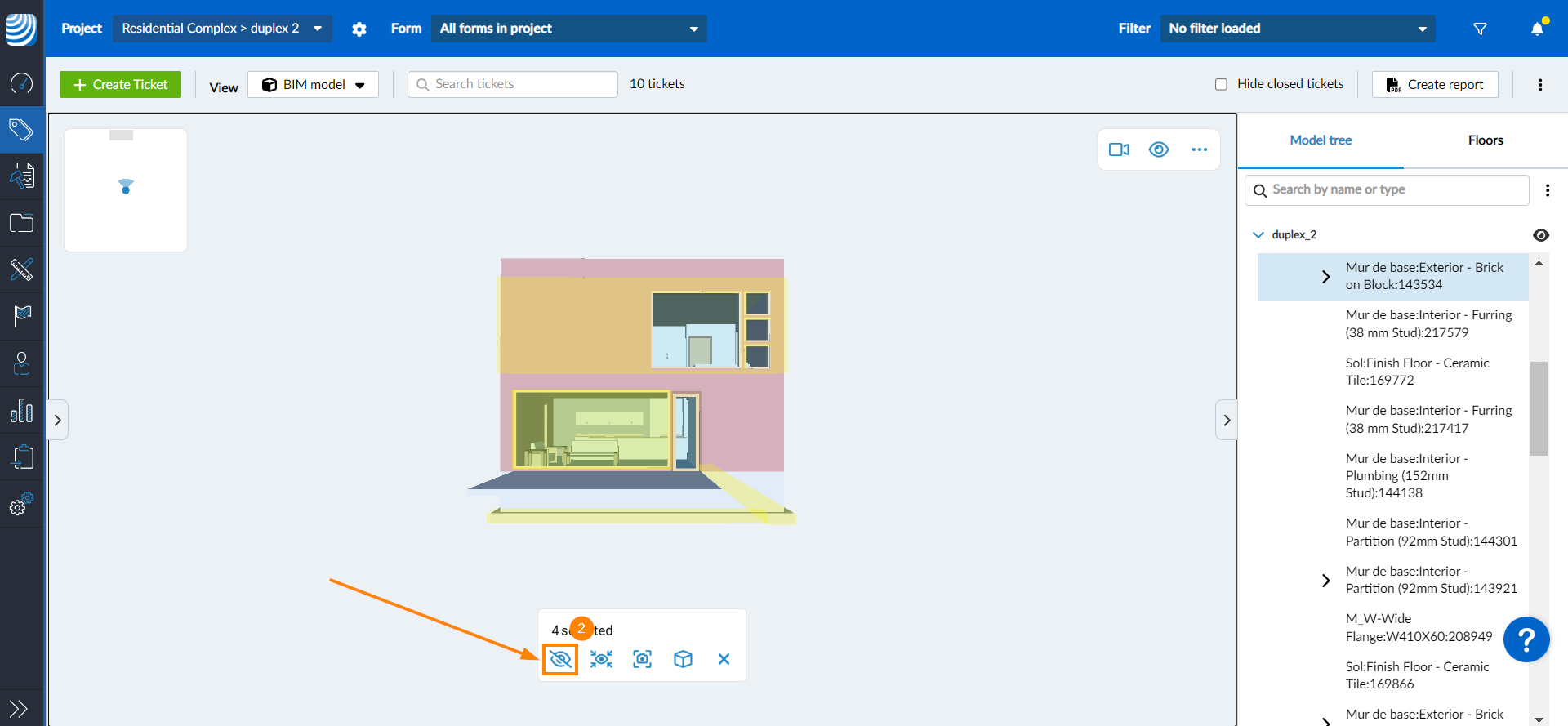

Чтобы скрыть элемент(ы) из 3D-модели:

1. Выберите элемент(ы), который Вы хотите скрыть
2. Щелкните значок с перекрещенными глазами


Изолируйте элементы

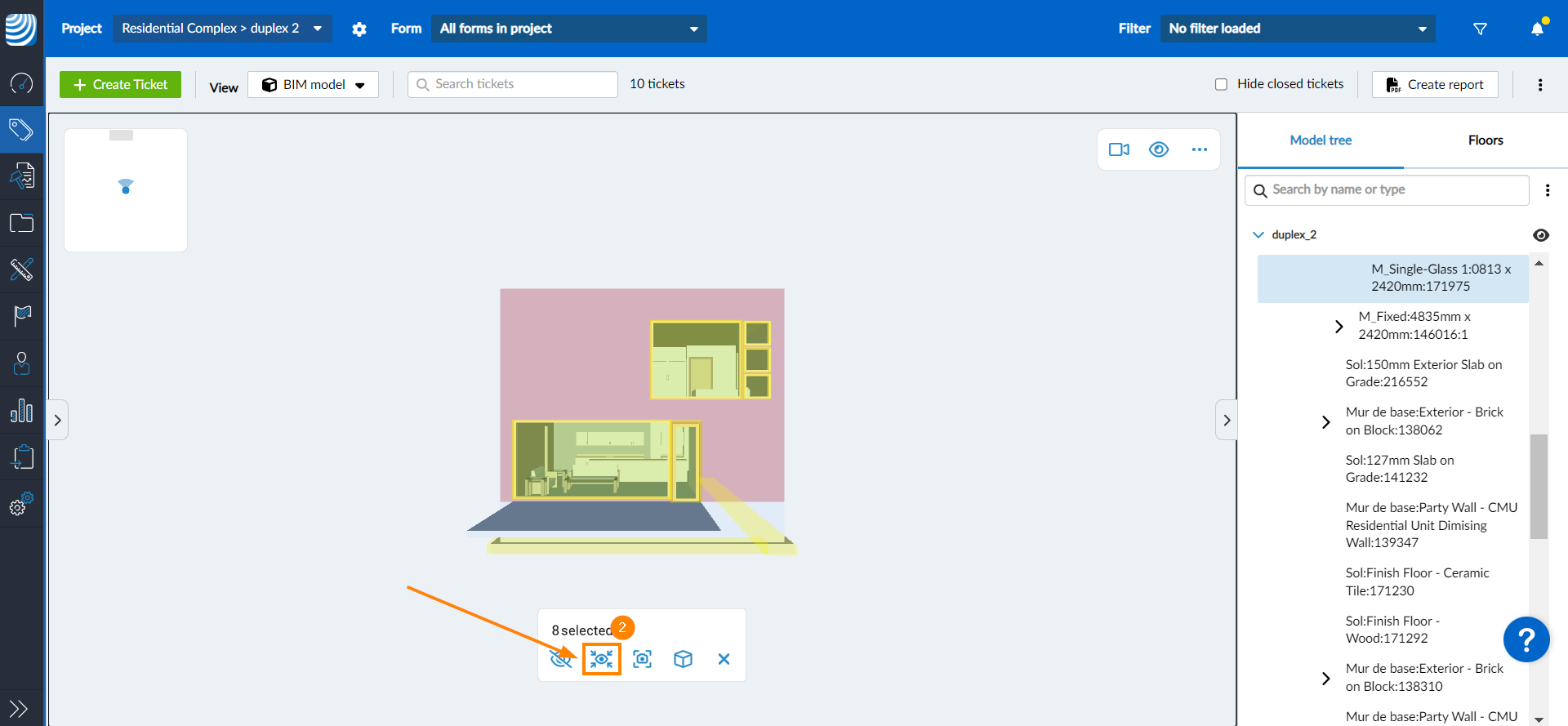

Вы можете изолировать элементы в Вашей 3D-модели, скрыв все остальные элементы, кроме тех, на которых Вы хотите сосредоточиться. Для этого:

1. Выберите элемент(ы), который Вы хотите изолировать
2. Щелкните значок сфокусированного глаза

3. Все элементы в модели будут скрыты, кроме выбранного(ых)


Показать/скрыть типы сущностей

Чтобы скрыть/показать все элементы одного типа сущности:

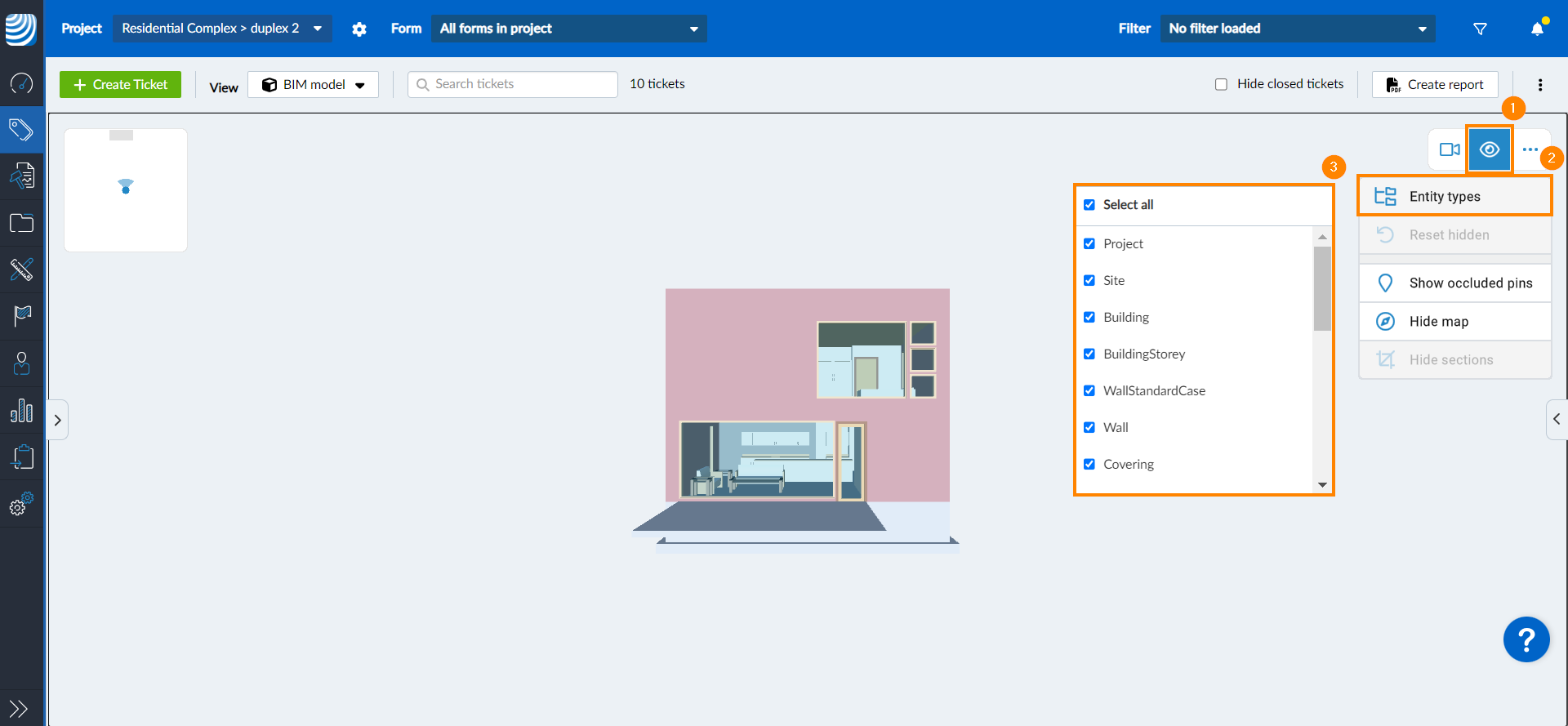

1. Нажмите на значок глаз
2. Наведите курсор на Типы сущностей
3. Установите/снимите флажки с типов сущностей в Вашей модели

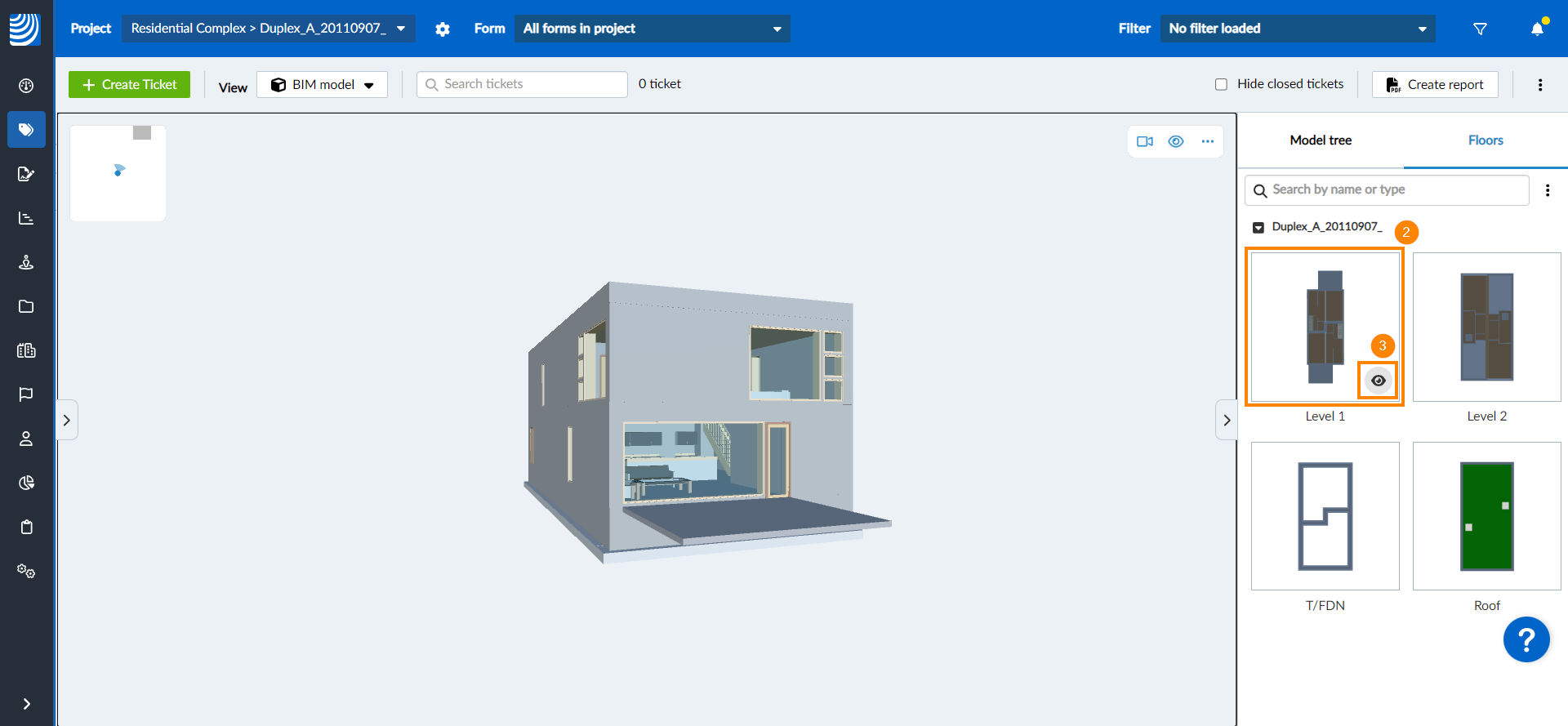

Показать/скрыть полы

Чтобы скрыть пол модели:

1. Перейдите на сайт Floors, как описано выше
2. Наведите курсор на пол, который Вы хотите скрыть
3. Щелкните значок глаз


Чтобы показать скрытый пол:

1. Перейдите на сайт Floors, как описано выше
2. Наведите курсор на этаж, который Вы хотите показать
3. Щелкните значок с перекрещенными глазами


Показать/скрыть модели IFC

При использовании объединенных моделей, когда данные модели разделены на несколько файлов IFC, Вы можете решить, какие модели показывать одновременно.

Чтобы скрыть модель IFC:

1. Перейдите на страницу Model Tree, как объяснялось выше

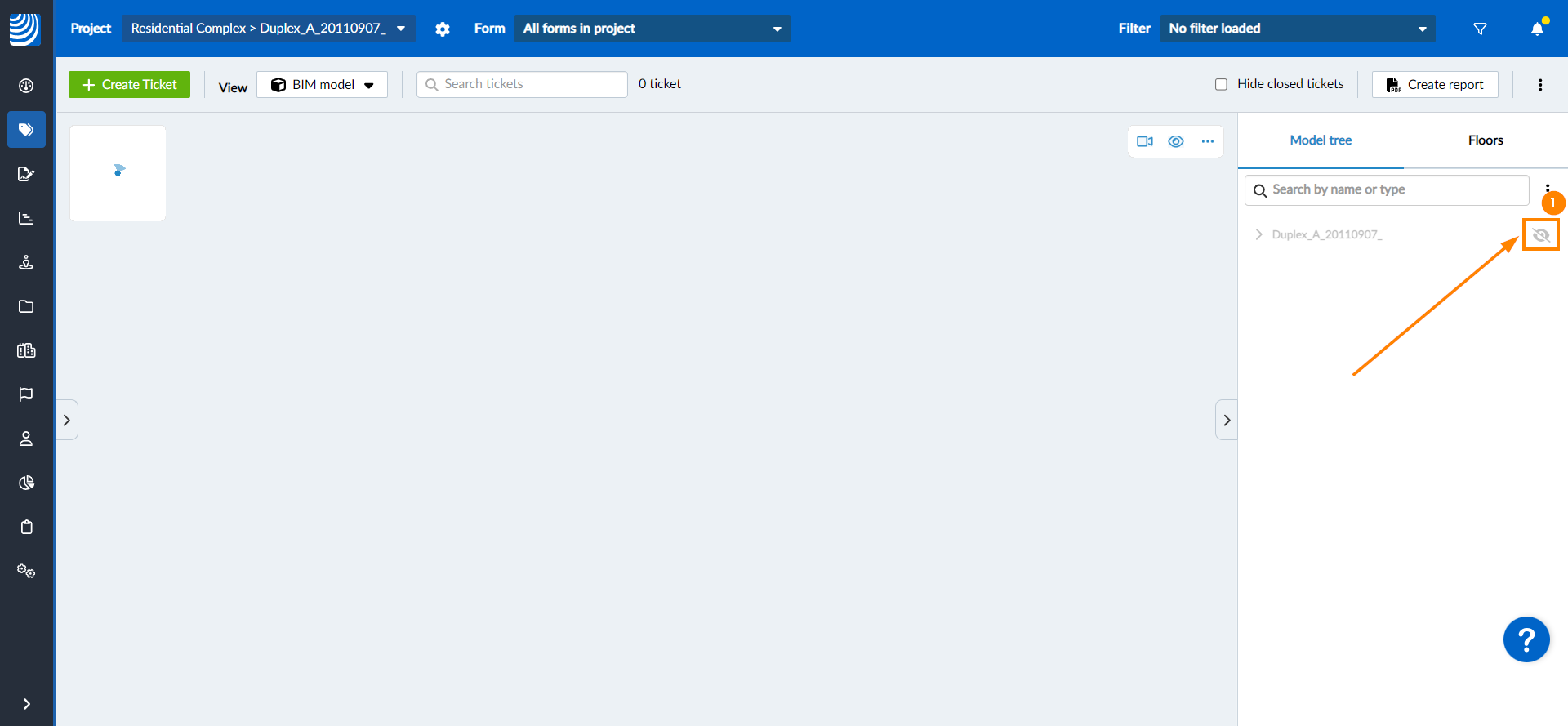

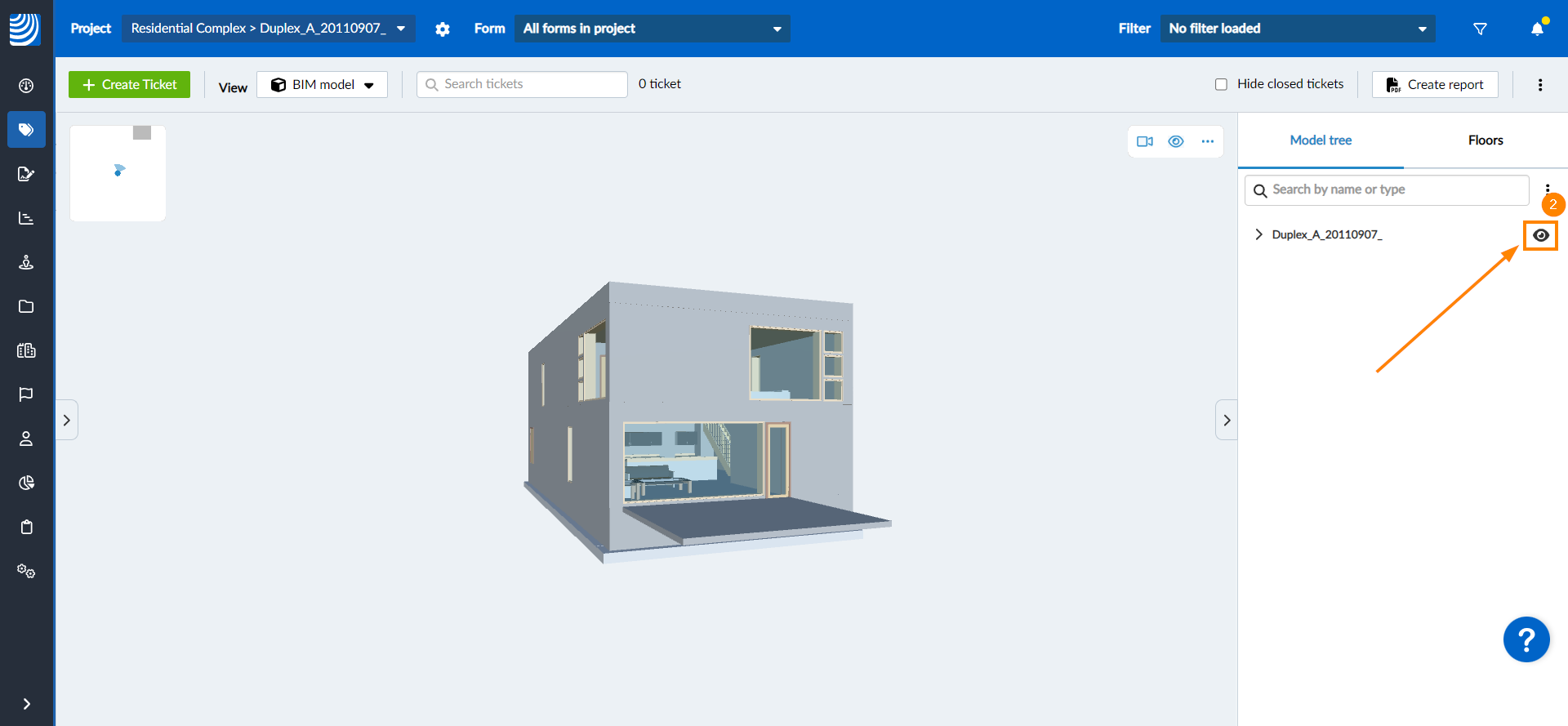

2. Щелкните значок глаз рядом с моделью


Чтобы еще раз показать модель:

1. Щелкните значок с перекрещенными глазами


Сбросьте вид, чтобы показать все элементы

Вы можете открыть все элементы, которые были скрыты, как по типам сущностей, так и по отдельности в виде элементов. Для этого:

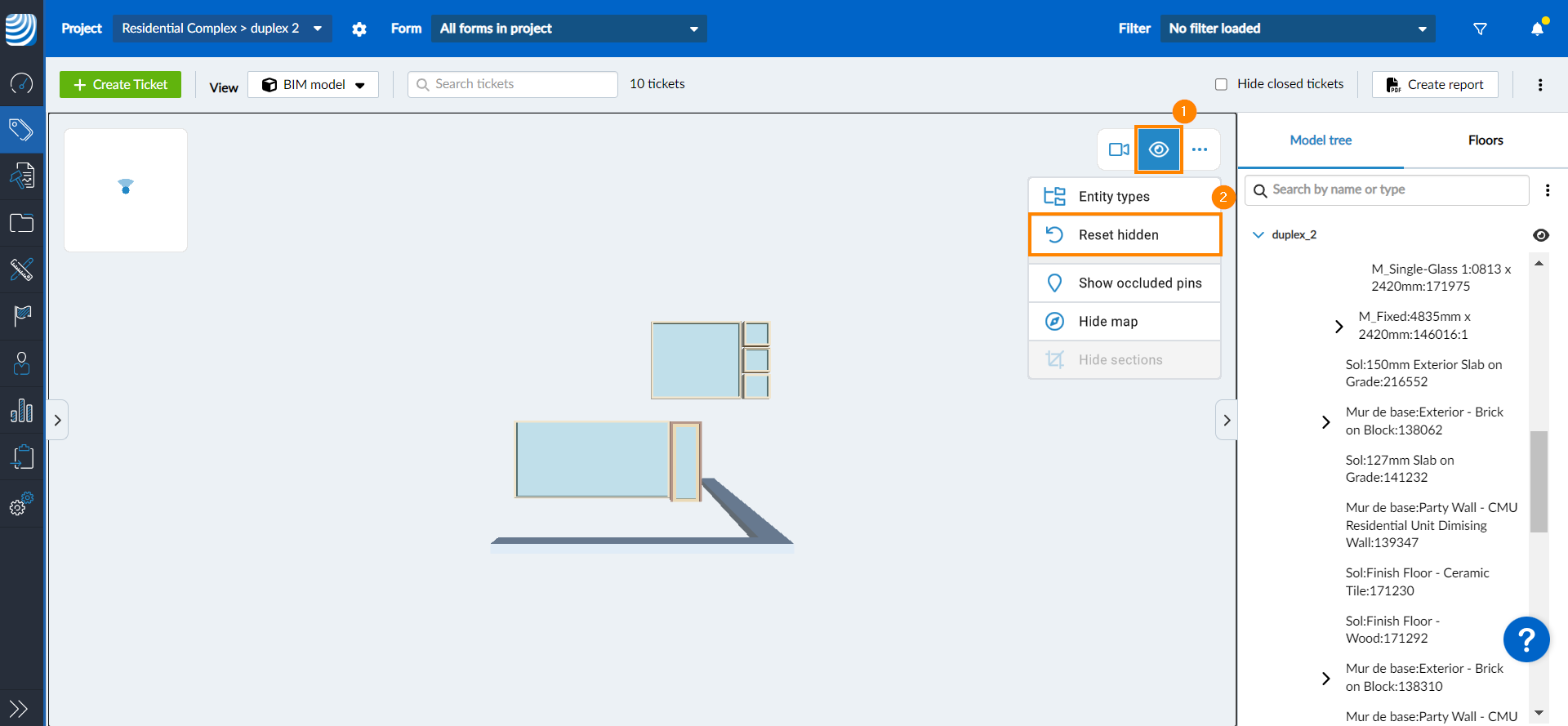

1. Нажмите на значок глаз
2. Нажмите Сброс скрытых


Показать/скрыть окклюдированные булавки

Билетные булавки, которые закрыты стенами и другими элементами, конечно же, не видны. Тем не менее, Вы можете отобразить все булавки билетов, включая те, которые закрыты. См. Билеты BIM View > Показать/скрыть закрытые булавки.

Инструмент для измерения

Используйте инструмент измерения для измерения расстояний, углов и площадей. Подробнее читайте в разделе Работа с инструментом измерения.

Секционные плоскости и секционные ящики

Инструменты "Плоскость сечения" и "Коробка сечения" позволяют Вам разрезать модель для более детального просмотра. Эти функции необходимы для осмотра внутренних элементов и облегчают измерения и создание билетов в модели. Подробнее читайте в статье Работа с плоскостями сечений и коробками сечений.

Билеты в BIM-моделях

С помощью BIM viewer Вы можете создавать и просматривать билеты в BIM-моделях. Подробнее читайте в статье Билеты BIM View.
