Загрузка и управление BIM-моделями в Webapp

Обзор

Управление BIM-моделями осуществляется в слоях, аналогично планам. Слои похожи на папки, помогающие Вам упорядочить BIM-модели, планы и билеты. Каждая BIM-модель должна быть назначена слою. Подробнее читайте в разделе Слои.

Вы можете заменить загруженные BIM-модели на более новые версии, но управление версиями, как в случае с планами, отсутствует.

PlanRadar поддерживает работу с объединенными BIM-моделями: Вы можете просматривать до десяти моделей, относящихся к конкретной дисциплине, как единую, целостную модель.

Подробнее о поддержке BIM в PlanRadar и о программе BIM Viewer.

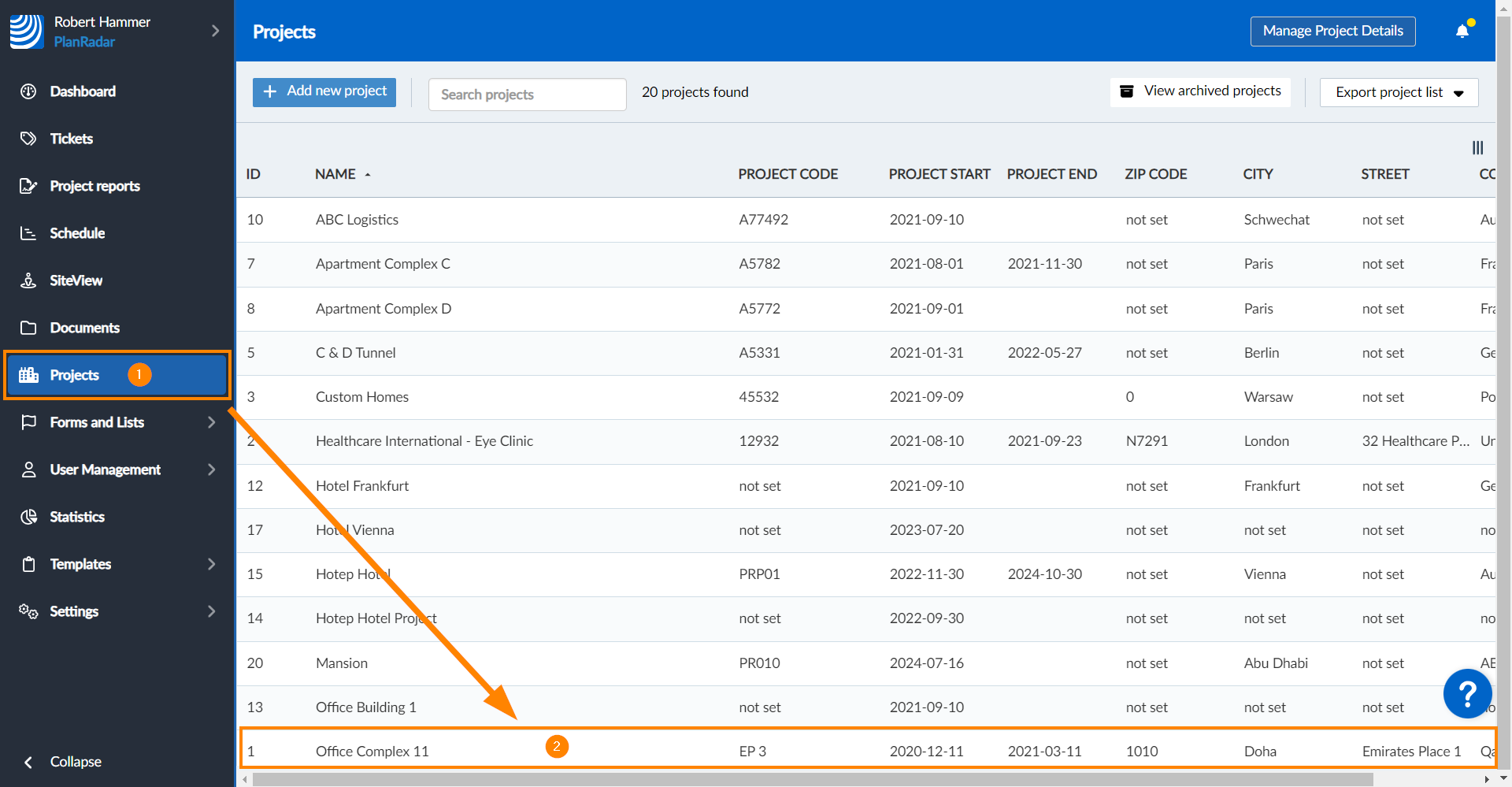

Как получить доступ к планам и слоям

1. Нажмите Проекты
2. Щелкните на проекте , чтобы открыть его

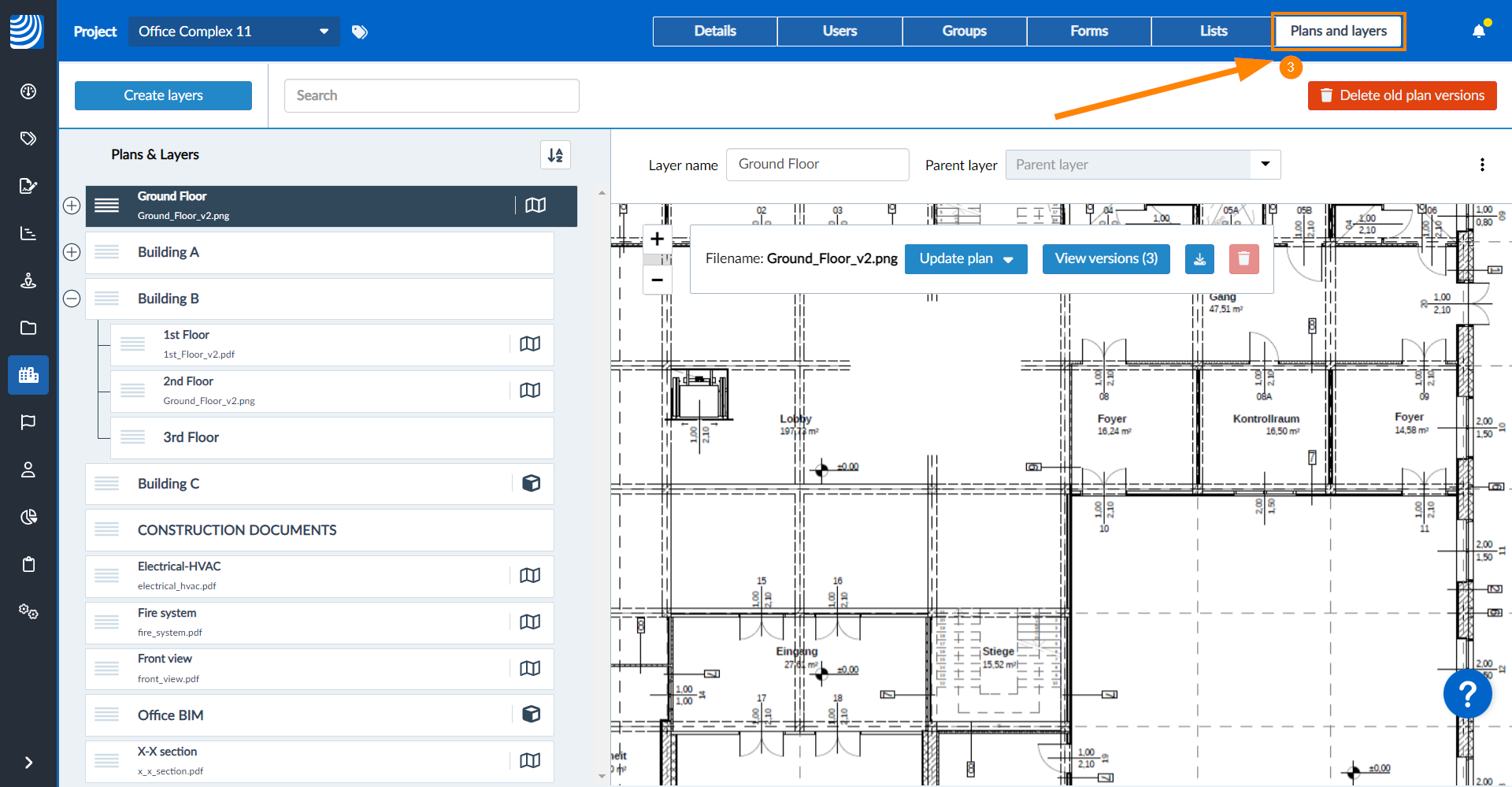

3. Нажмите Планы и слои


Подготовьте BIM-модели к загрузке

Рекомендации по экспорту файлов IFC

Мы рекомендуем использовать IFC4 для достижения наилучших результатов, но IFC2x3 - это минимальное требование.

Мы также рекомендуем Вам следовать этим общим рекомендациям при экспорте файлов IFC из Вашего инструмента создания BIM:

Подготовка и уборка

Перед экспортом очистите модель, чтобы убедиться, что в ней нет лишних деталей или элементов, которые могут увеличить размер файла. Сюда входит удаление или упрощение сложных геометрических форм, удаление неиспользуемых элементов, слоев или материалов, а также объединение похожих объектов.

Оптимизация элементов

Оптимизируйте элементы Вашей модели с учетом их производительности. Это означает использование твердых геометрий, упрощенных представлений для сложных объектов, снижение уровня детализации там, где высокая точность не нужна, а также обеспечение правильной классификации и структурирования элементов модели.

Управление размером файла

Большие размеры файлов могут существенно повлиять на производительность других инструментов. Сжимайте текстуры и по возможности используйте ссылки вместо встраивания данных. Рассмотрите возможность разбиения больших моделей на более мелкие, управляемые файлы, если это позволяет программное обеспечение.

Управление недвижимостью

Убедитесь, что все необходимые свойства и метаданные правильно назначены элементам. Сюда входит такая информация, как свойства материалов, классификация элементов и пользовательские свойства. Однако избегайте перегружать элементы избыточными метаданными.

Использование стандартизированных элементов и шаблонов

Придерживайтесь стандартных для отрасли элементов и шаблонов, чтобы обеспечить совместимость с различным программным обеспечением. Пользовательские или запатентованные элементы могут быть плохо совместимы с другими инструментами.

Настройки экспорта

В инструменте создания используйте правильные настройки экспорта IFC. Выберите подходящую версию IFC и схему, соответствующую требованиям целевого программного обеспечения. Выберите параметры, способствующие повышению производительности, например, исключите ненужные типы данных.

Обеспечение качества и валидация

После экспорта проверьте файл IFC с помощью специализированных инструментов на наличие ошибок, соответствие стандартам и общую целостность данных. Этот шаг очень важен для выявления и устранения любых проблем, которые могут повлиять на работу других инструментов.

Сотрудничество и общение

Если файл IFC является частью совместного проекта, пообщайтесь с другими заинтересованными сторонами, чтобы понять их требования и ожидания. Это поможет адаптировать процесс экспорта к специфическим потребностям всех участвующих сторон.

Документация

Задокументируйте процесс экспорта и настройки, чтобы использовать их в будущем и для других членов команды. Это обеспечит последовательность и эффективность при последующем экспорте.

Следуя этим шагам, Вы сможете оптимизировать работу Ваших IFC-файлов в других инструментах, обеспечивая эффективное взаимодействие и сотрудничество в BIM-проектах.

Согласованная база координат

При импорте нескольких файлов IFC в один слой очень важно убедиться, что все файлы используют одну и ту же базу координат.

IFC-файлы с несоответствующими координатными базами могут привести к смещению или неправильному расположению элементов модели, что затруднит визуализацию и координацию. Чтобы гарантировать точное представление и наложение Ваших моделей, всегда устанавливайте общую систему координат перед экспортом из Вашего программного обеспечения для проектирования.

Это гарантирует, что при просмотре объединенных IFC-моделей в BIM-просмотрщике все элементы будут выровнены и отображены так, как нужно, обеспечивая бесшовное и точное восприятие.

Загрузите BIM-модели в слой

Обратите внимание, что модели можно загружать только через Webapp.

Загрузите одну BIM-модель

Пока Вам нужна только одна BIM-модель на слой, это работает точно так же, как и на Upload Plans to Layers.

Загрузите несколько BIM-моделей

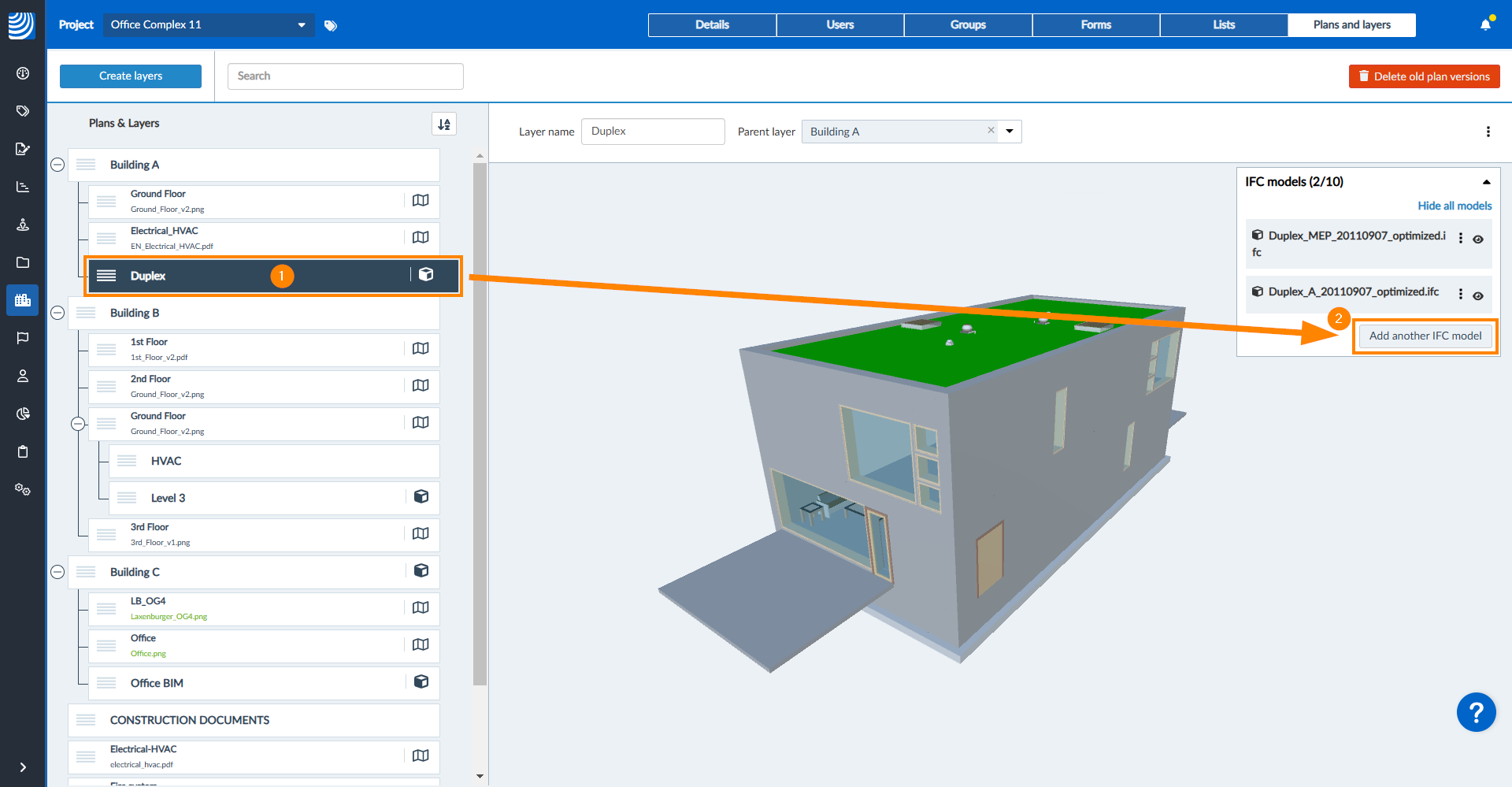

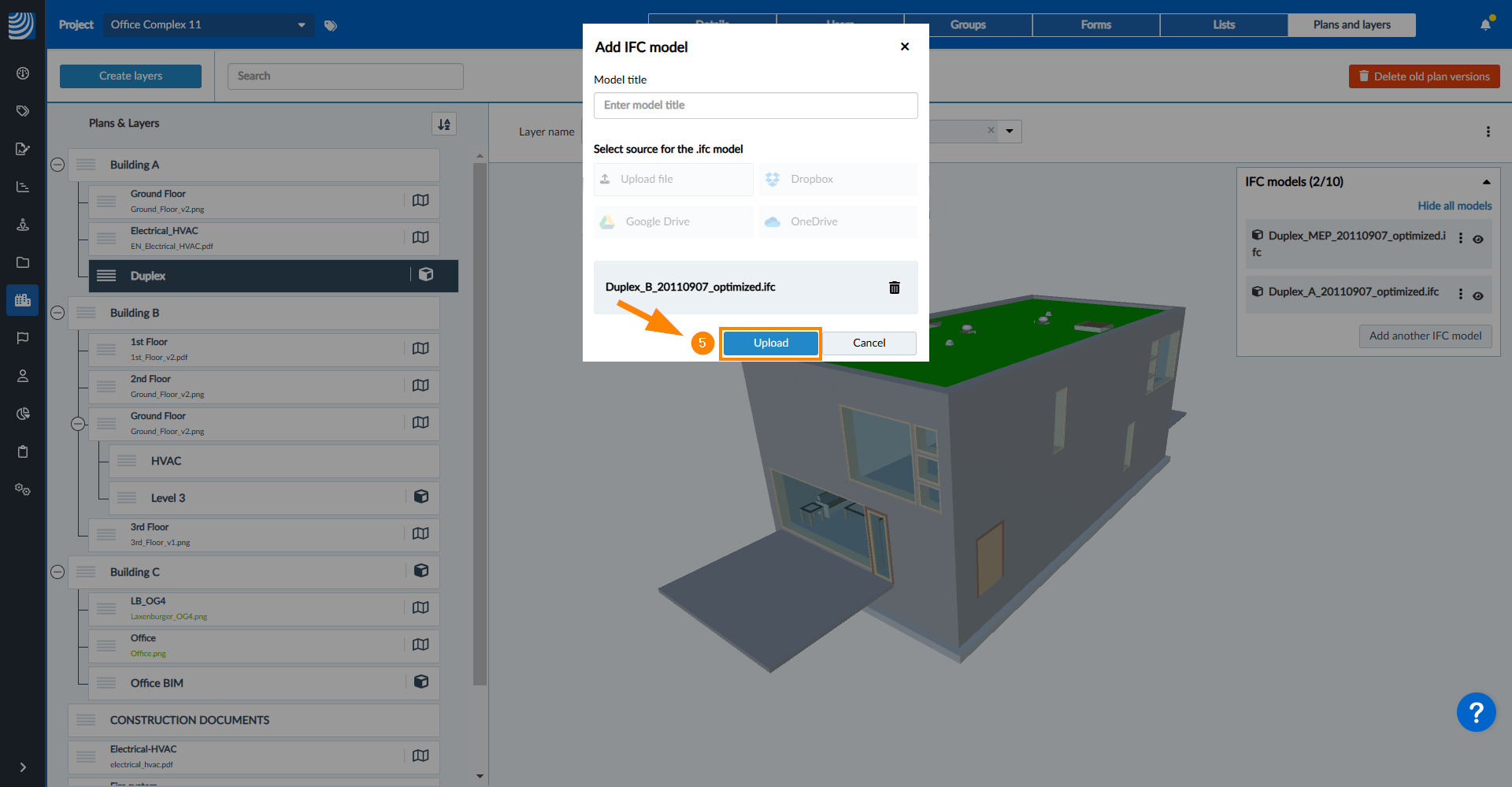

Чтобы добавить ещё одну BIM-модель в слой, который уже содержит как минимум одну BIM-модель:

1. Выберите слой
2. Нажмите Добавить другую модель IFC

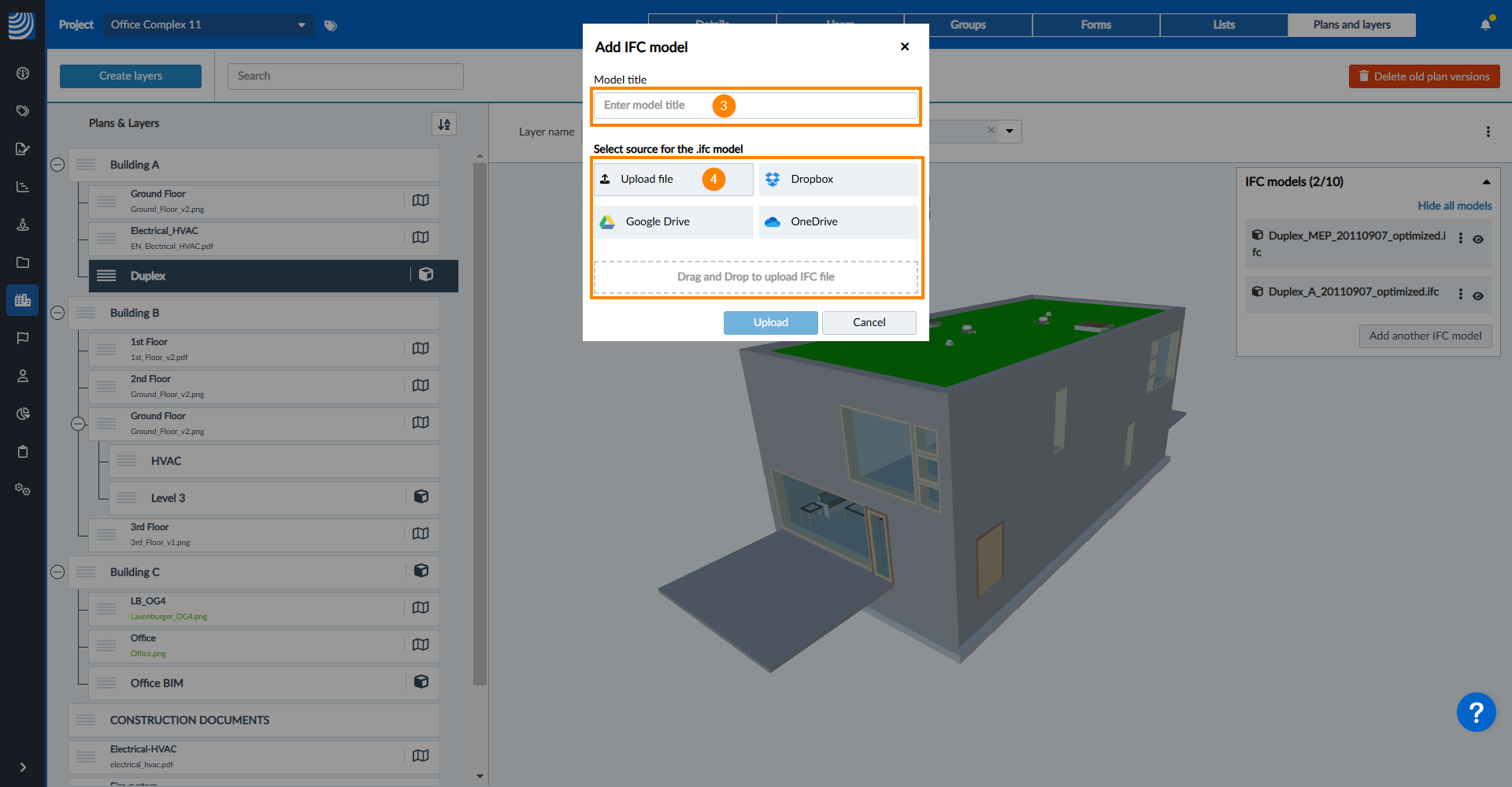

3. Введите название модели
4. Нажмите Загрузить файл и выберите файл IFC.
   ИЛИ выберите файл IFC в одном из облачных сервисов хранения данных.
   ИЛИ используйте перетаскивание для загрузки файла IFC.

5. Нажмите Upload


Вы можете повторять это до тех пор, пока на одном слое не окажется до 10 моделей.

Управление BIM-моделями

Обновление/замена

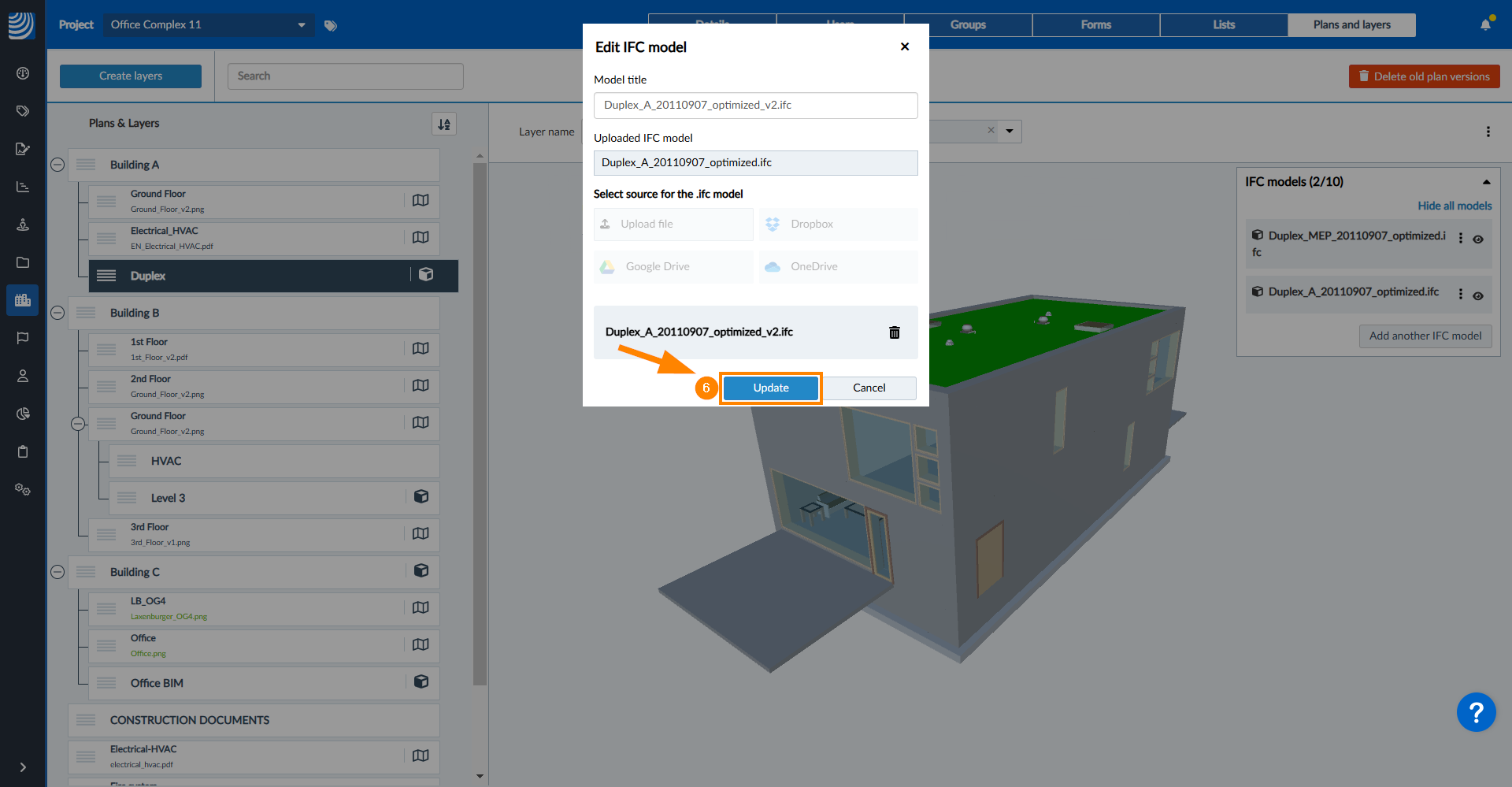

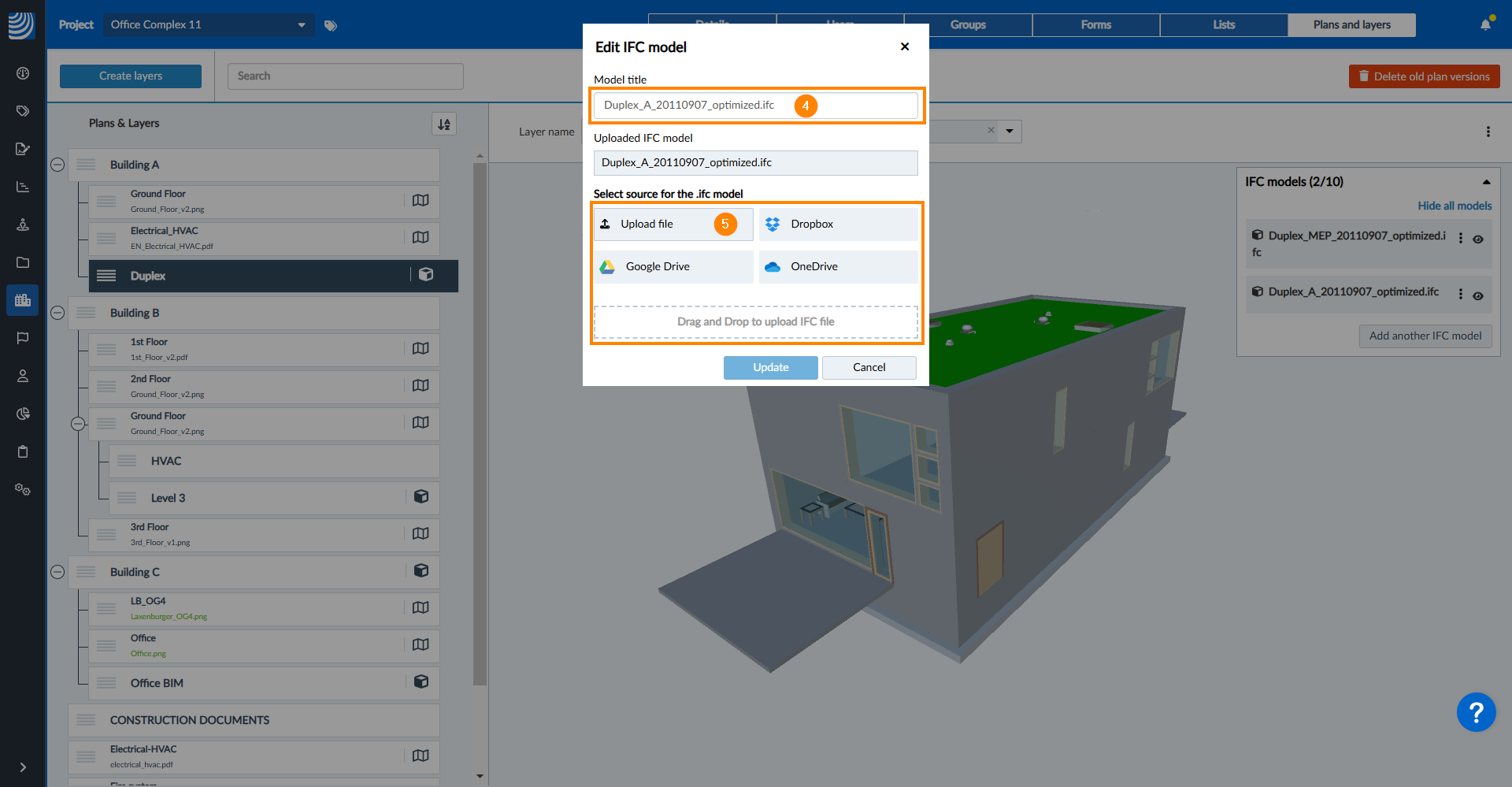

Чтобы заменить BIM-модель на более новую версию:

1. Выберите слой
2. Откройте меню More рядом с моделью IFC
3. Нажмите Редактировать

4. Обновите название модели
5. Нажмите Загрузить файл и выберите файл IFC.
   ИЛИ выберите файл IFC в одном из облачных сервисов хранения данных.
   ИЛИ используйте перетаскивание для загрузки файла IFC.

6. Нажмите Upload


Показать/скрыть модели

При использовании федеративной модели Вы можете показывать и скрывать определенные модели IFC.

Чтобы скрыть все модели:

1. Нажмите Скрыть все модели

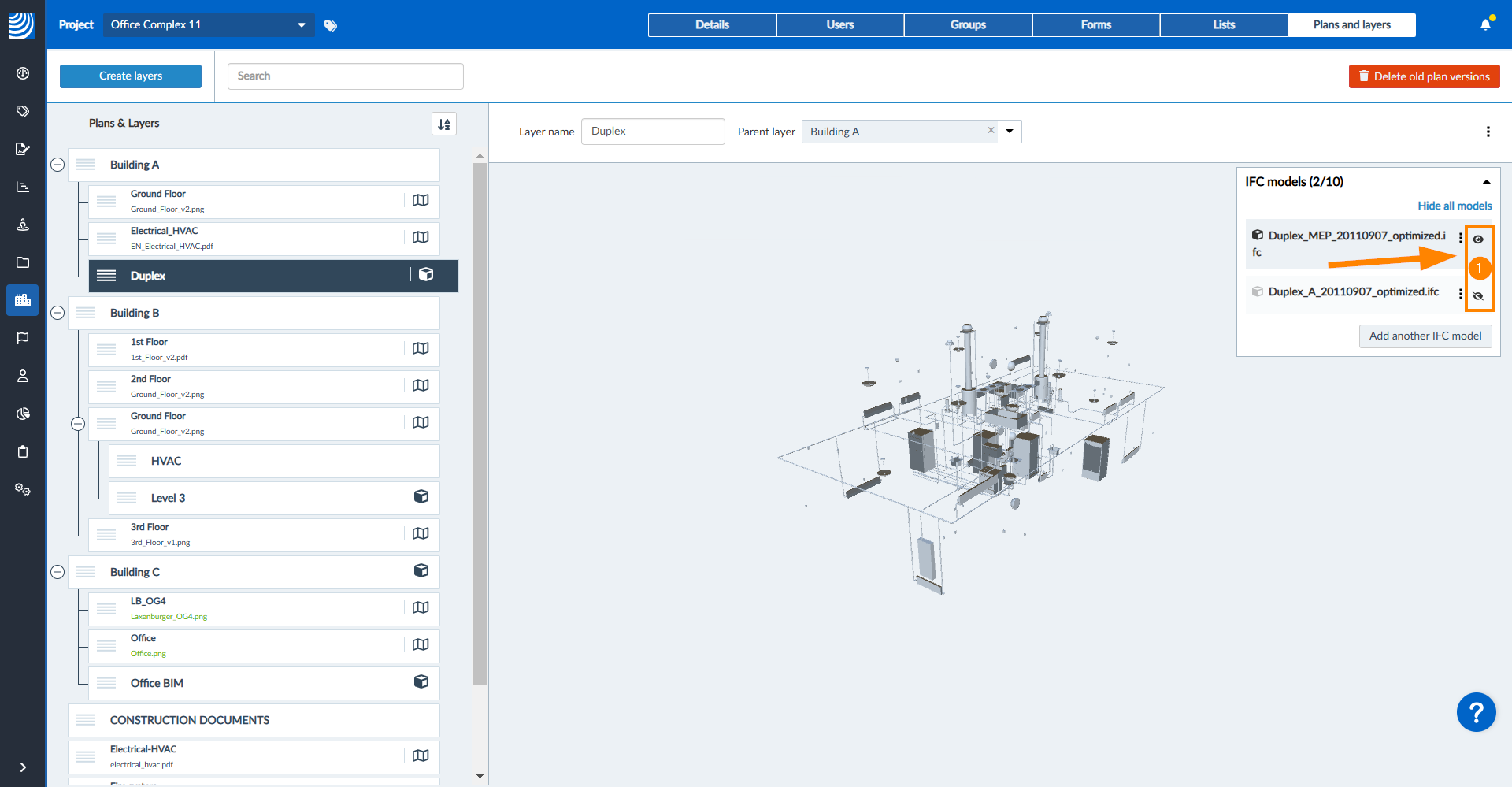

Чтобы показать/скрыть одну модель:

1. Нажмите на значок глаз рядом с моделью

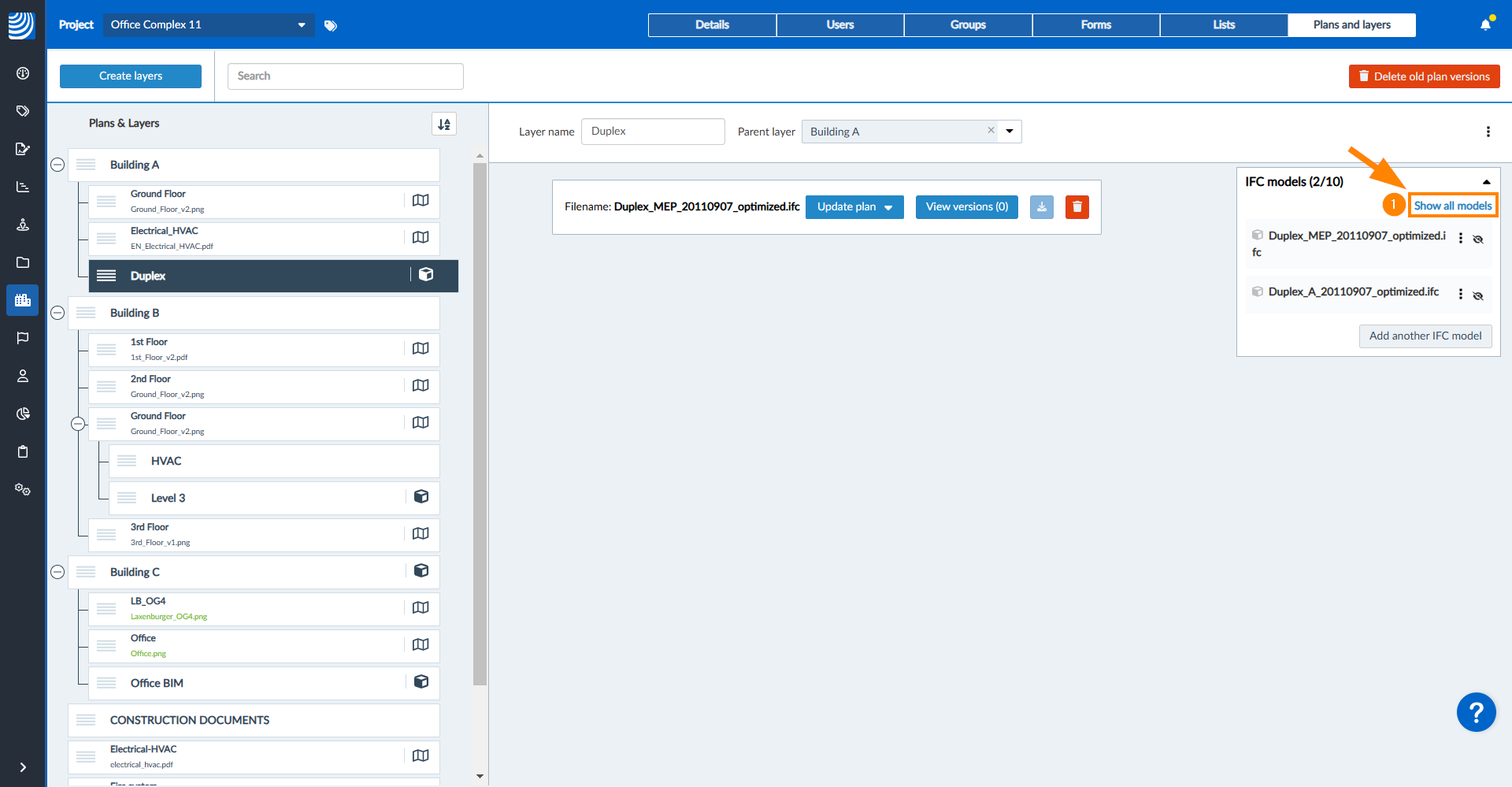

Чтобы показать все модели:

1. Нажмите Показать все модели


Скачать

Чтобы загрузить модель:

1. Откройте меню More рядом с моделью IFC
2. Нажмите Скачать

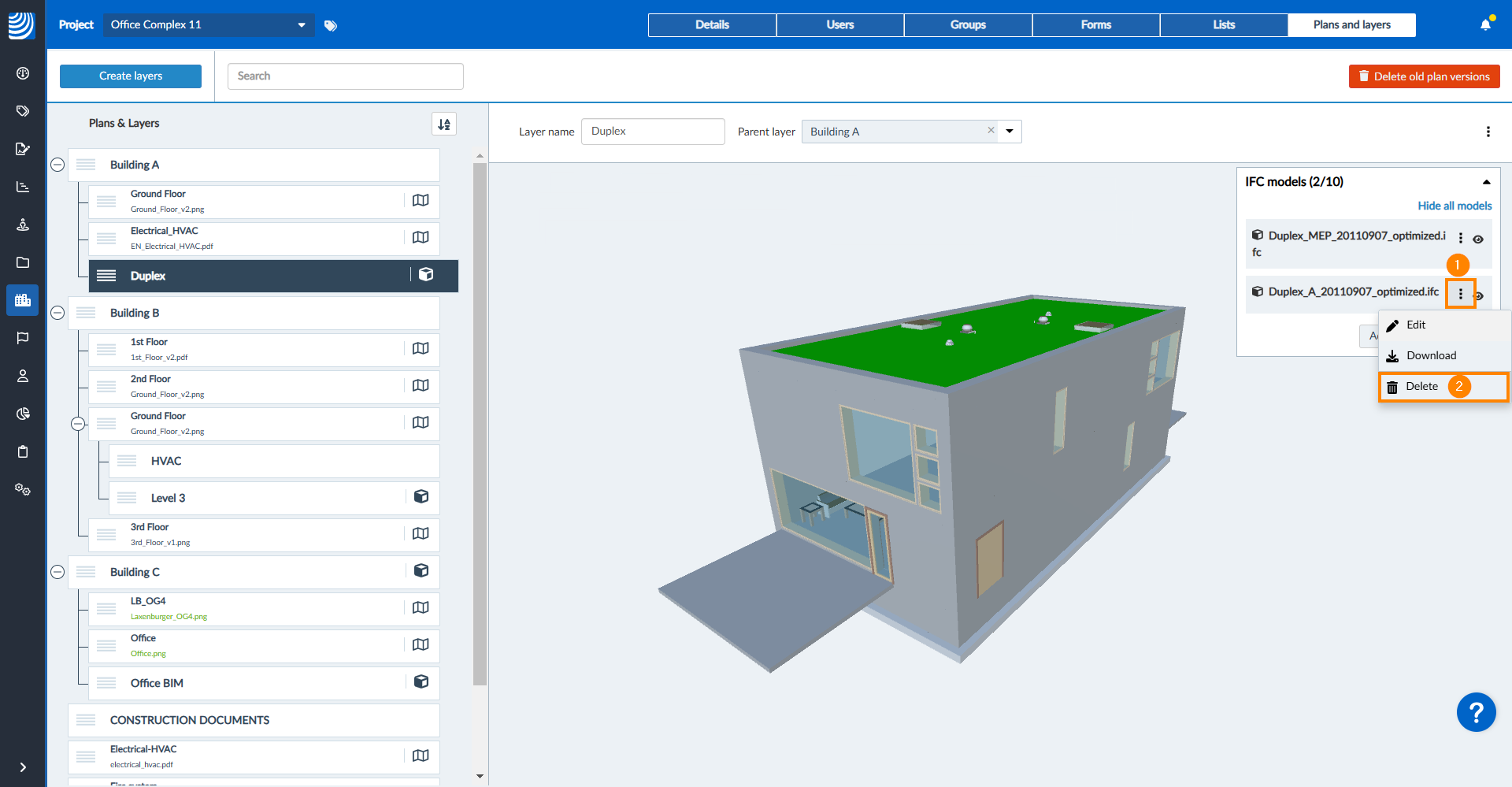

Удалить

1. Откройте меню More рядом с моделью IFC
2. Нажмите Удалить


3. Нажмите Удалить, чтобы подтвердить
