Работа с секционными плоскостями и секционными ящиками

Обзор

BIM Viewer поддерживает несколько плоскостей сечений и блок сечений, которые позволяют Вам сосредоточиться на определенных областях, разрезая 3D-модель. Сечения позволяют расположить камеру снаружи и увидеть всю необходимую информацию внутри модели.

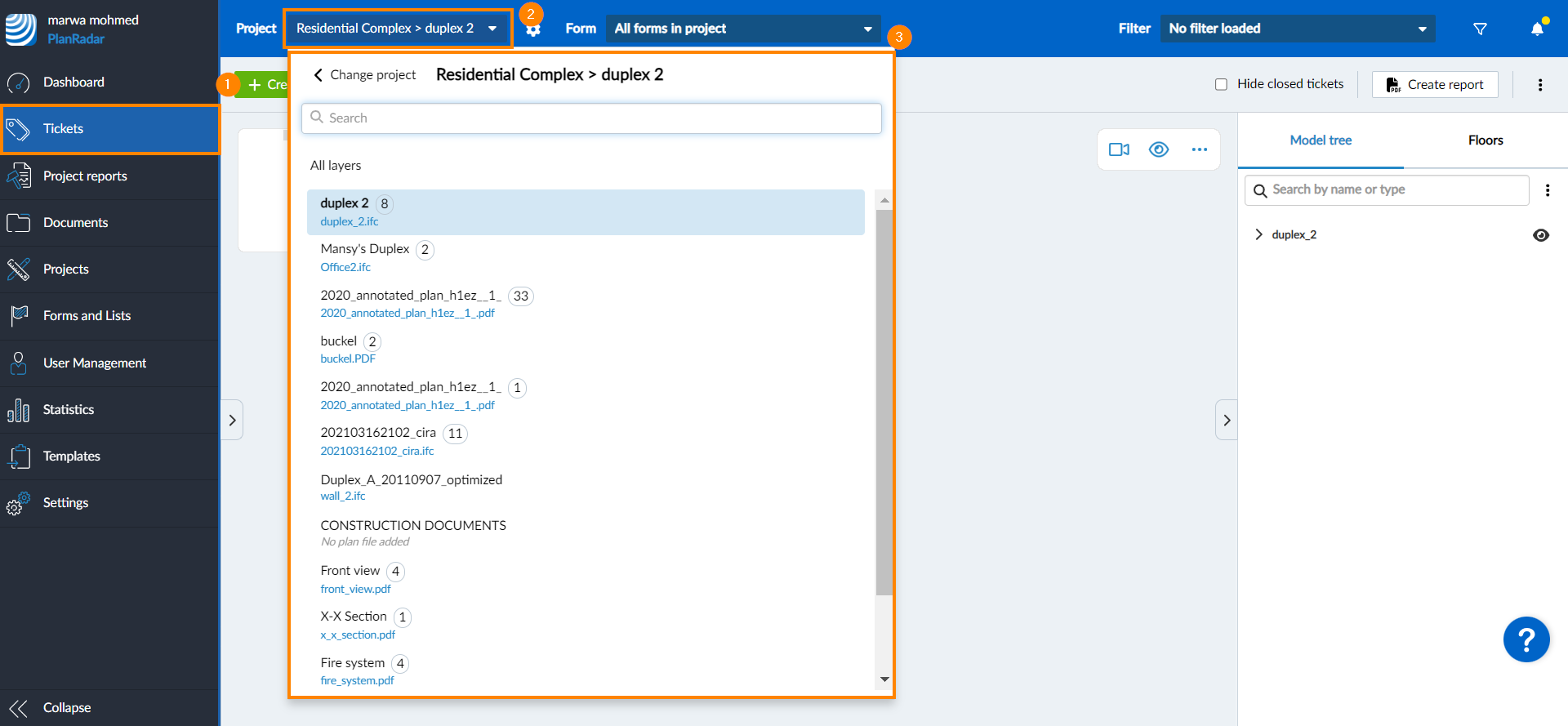

Как получить доступ к BIM Viewer

1. Нажмите Билеты
2. Откройте выпадающий список проекта
3. Выберите проект и слой

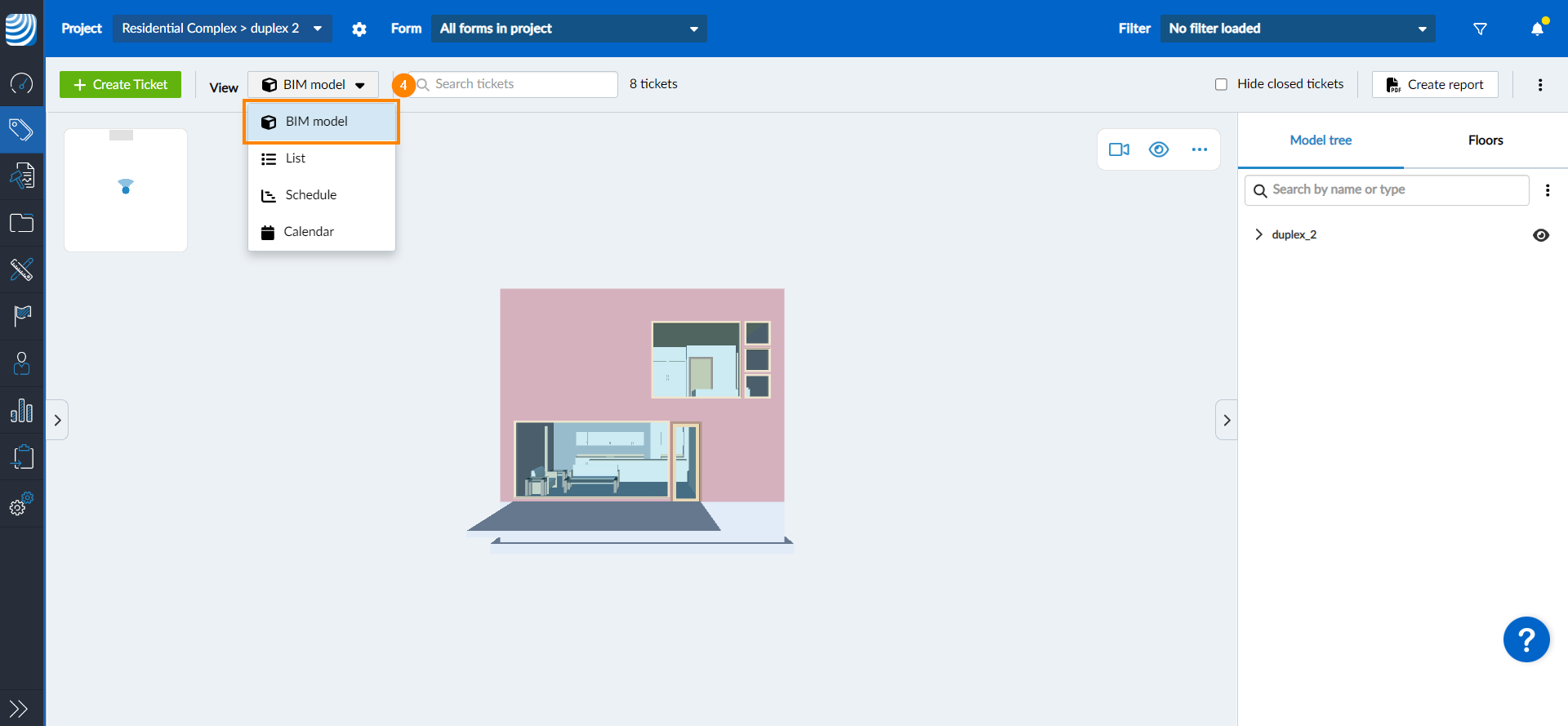

4. Нажмите BIM-модель в раскрывающемся меню Вид


Секционные самолеты

Используйте плоскости сечений, чтобы разрезать модель. Вы можете создать до шести плоскостей сечения.

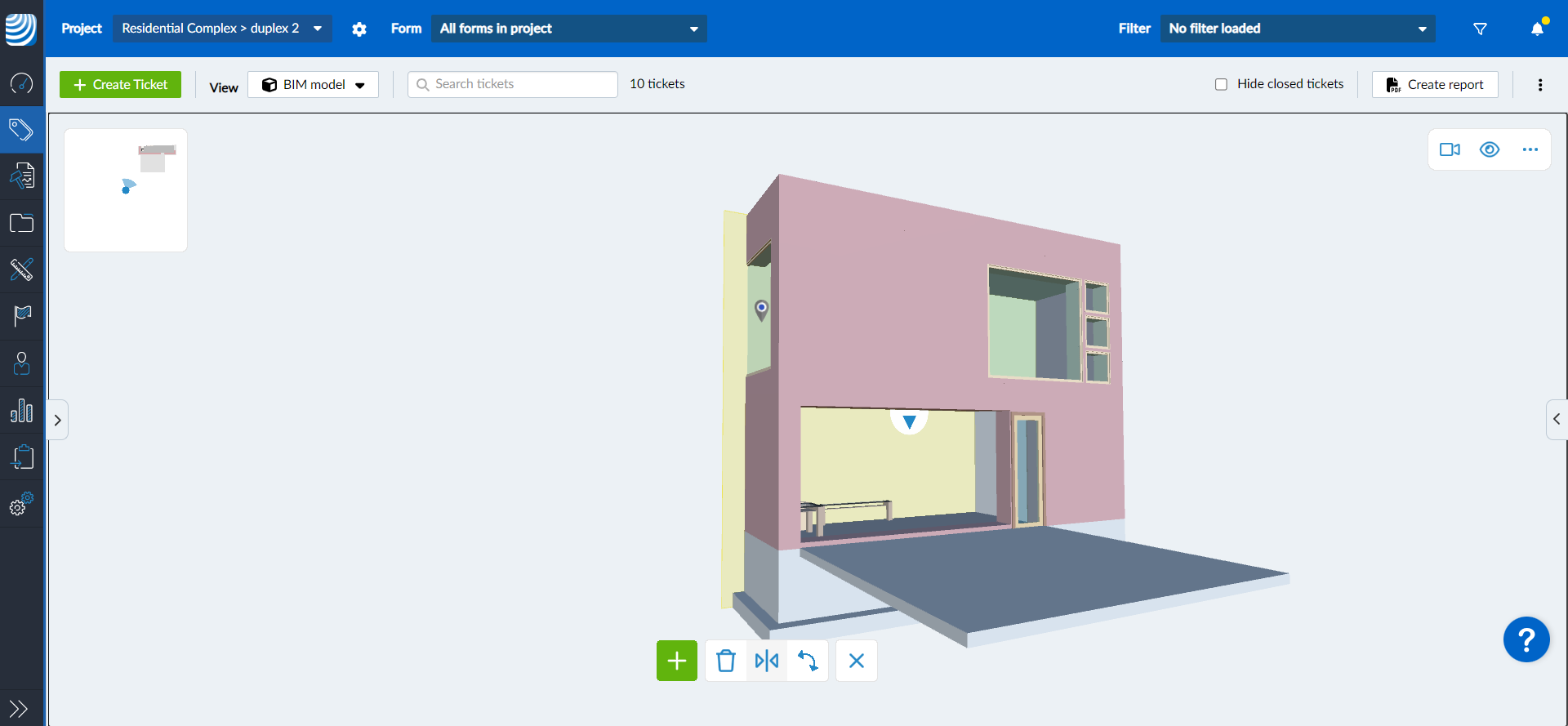

Создайте плоскость сечения

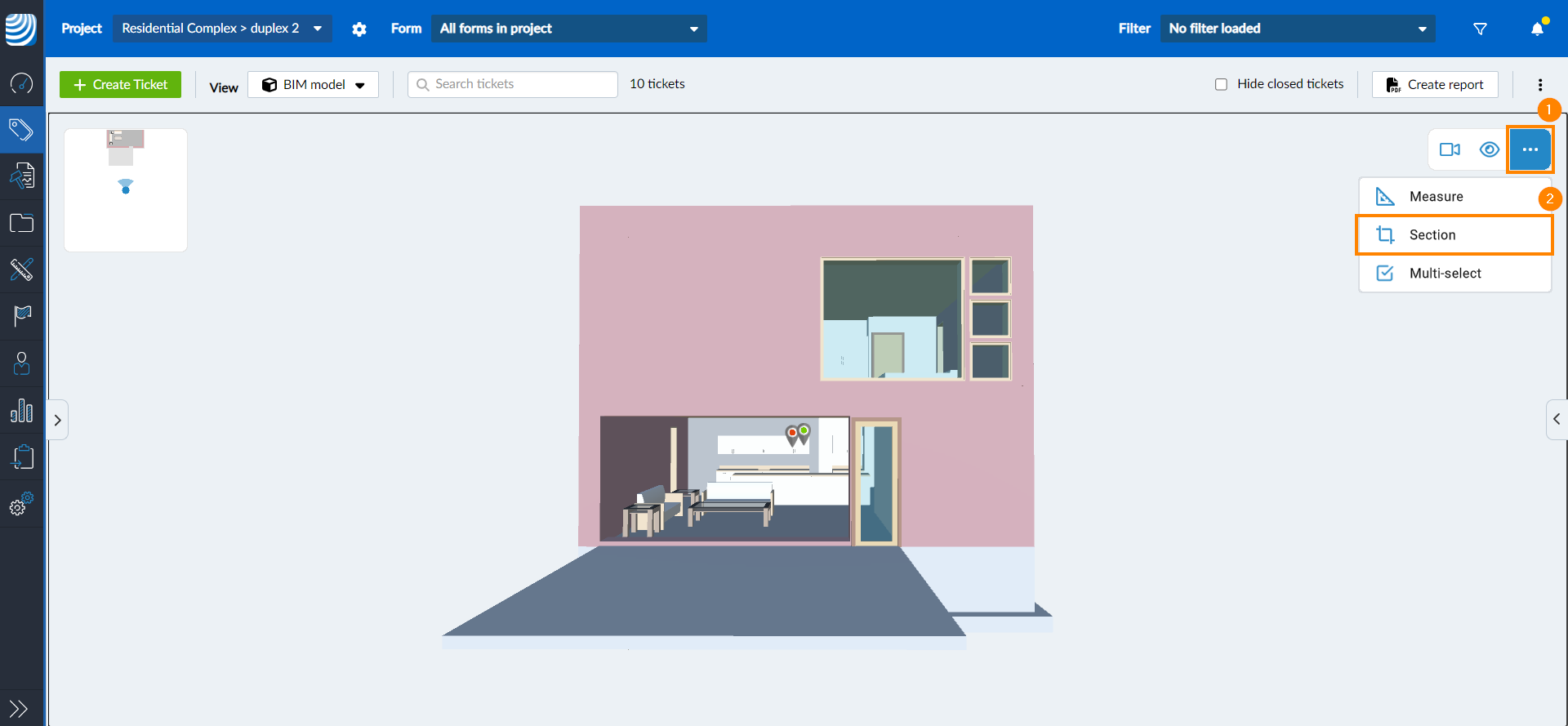

Чтобы создать плоскость сечения:

1. Нажмите на меню more
2. Нажмите Раздел

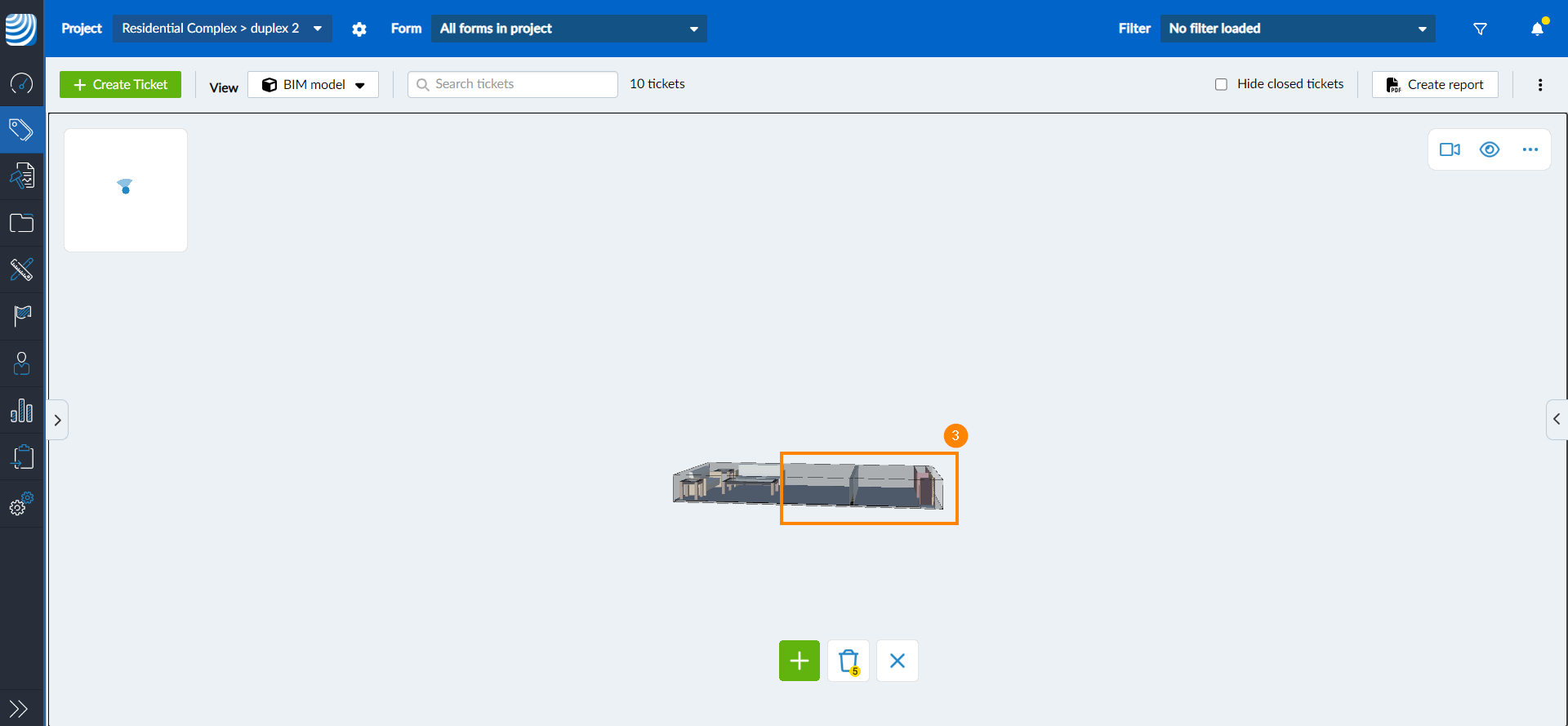

3. Выберите грань объекта в Вашей BIM-модели, чтобы начать создание плоскости сечения, параллельной грани

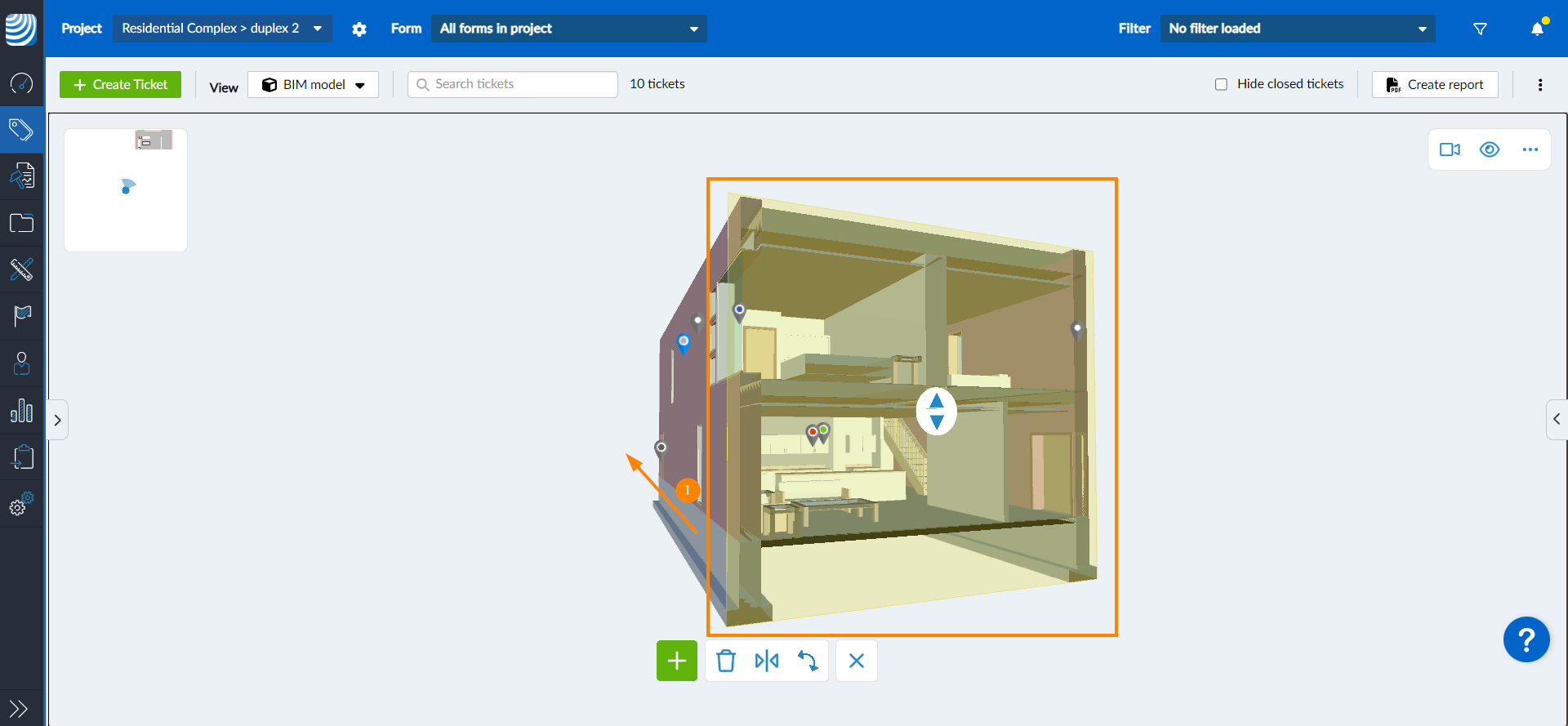

4. Щелкните на плоскости сечения и удерживайте ее, перемещая мышь, чтобы отрегулировать ее положение


Создание нескольких плоскостей сечения

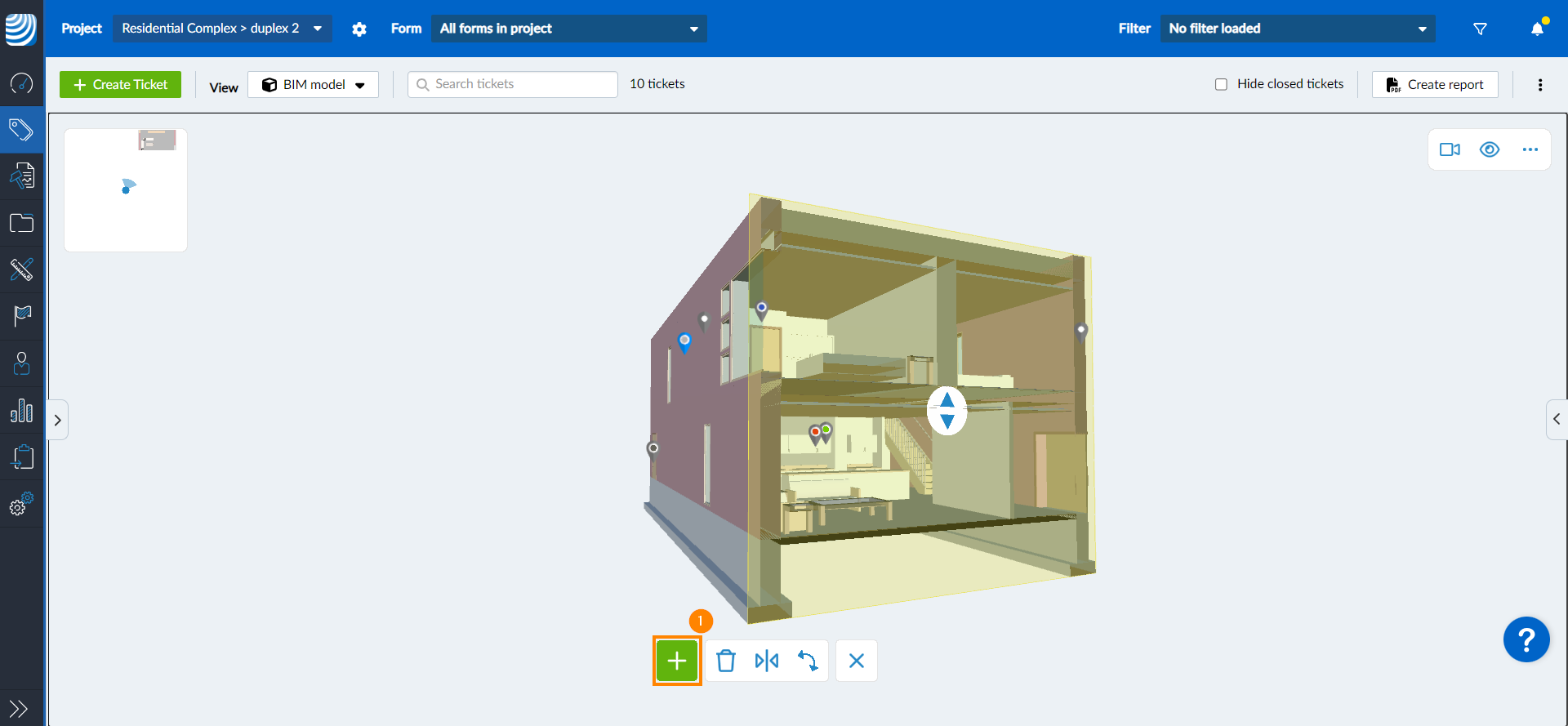

Чтобы создать дополнительные плоскости секций:

1. Нажмите на знак +

2. Создайте новую плоскость сечения, как описано выше в разделе Create a Section Plane

Переместить плоскость секции

1. Щелкните на плоскости сечения и удерживайте ее, перемещая мышь, чтобы отрегулировать ее положение


Повернуть плоскость сечения

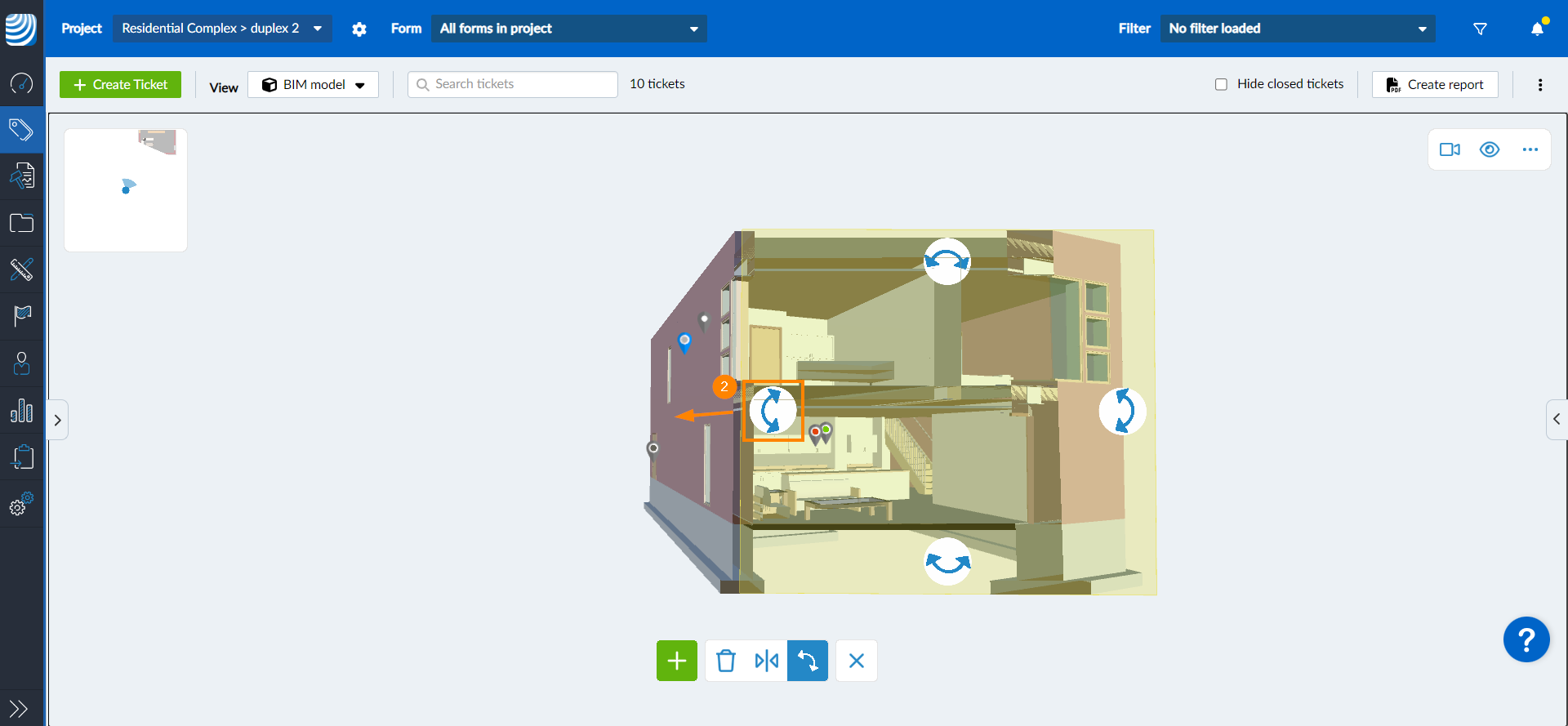

Плоскости сечения можно вращать в любом направлении. Чтобы повернуть плоскость сечения:

1. Щелкните на значке , вращающемся

2. Переместите вращающийся значок на модели с помощью перетаскивания


Перекидная секционная плоскость

Чтобы изменить направление резания (т.е. вектор нормали) плоскости Вашего сечения:

1. Щелкните по значку Flip

2. Секция самолета будет перевернута


Удалить секционные плоскости

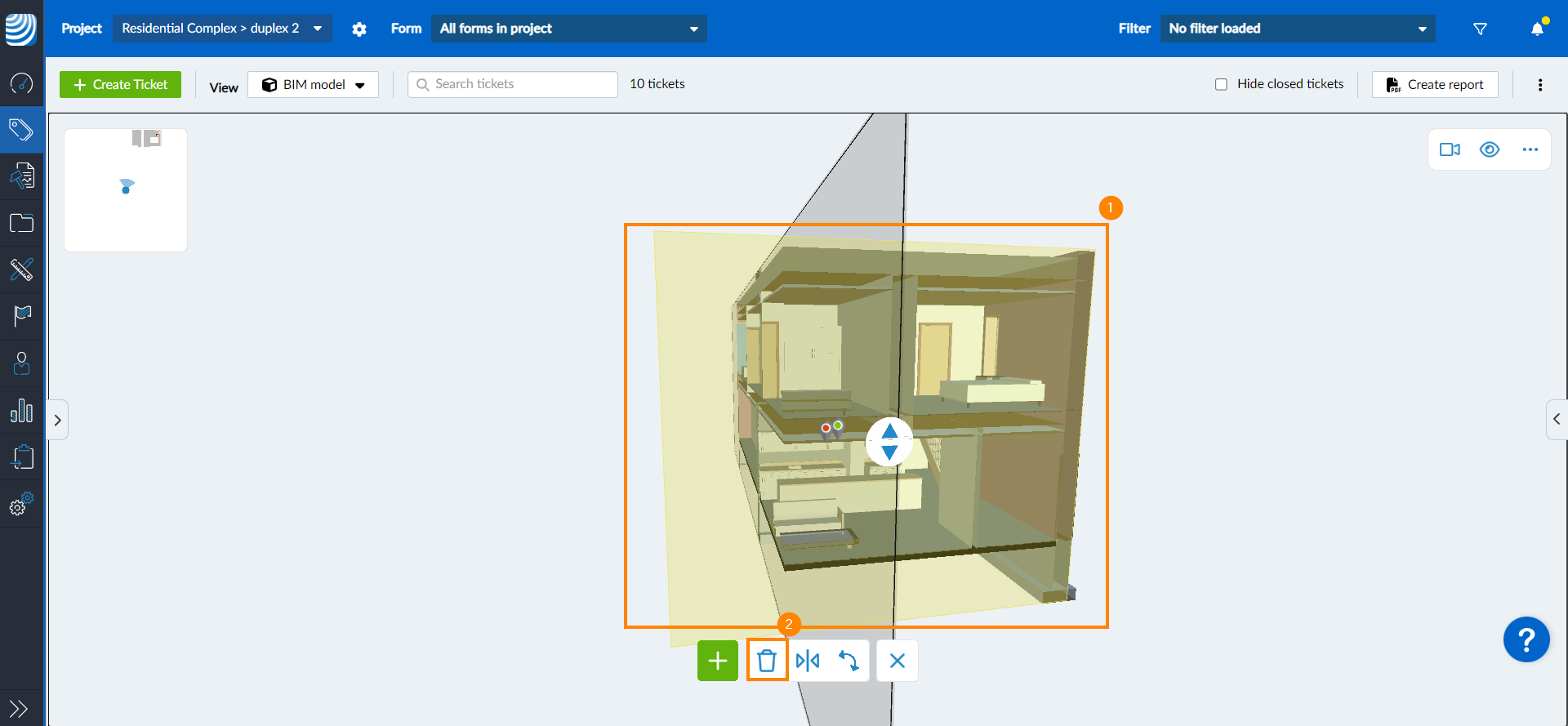

Чтобы удалить только одну плоскость секции:

1. Нажмите на плоскость секции, которую Вы хотите удалить
2. Щелкните по значку delete


Если ни одна плоскость сечения не выбрана, значок удаления показывает количество существующих плоскостей сечения.

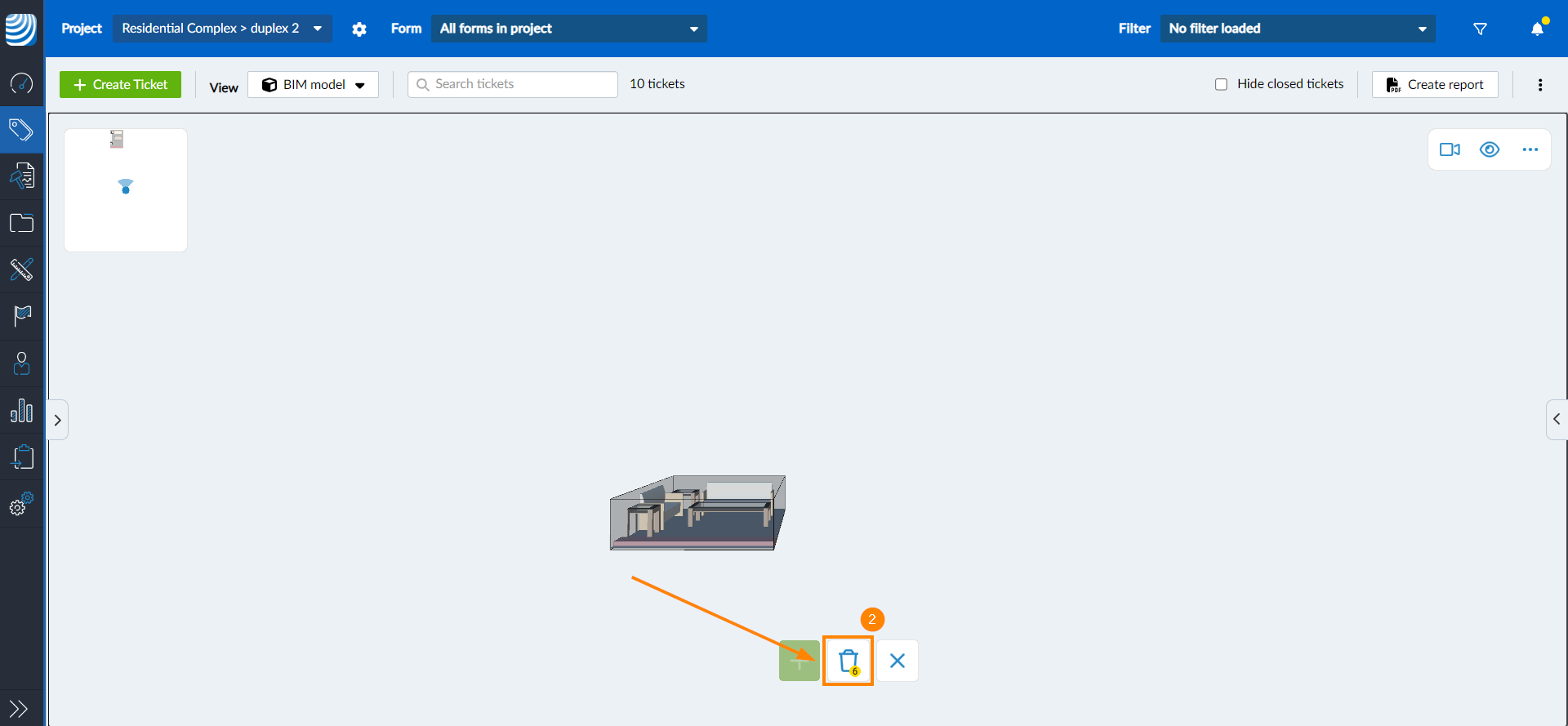

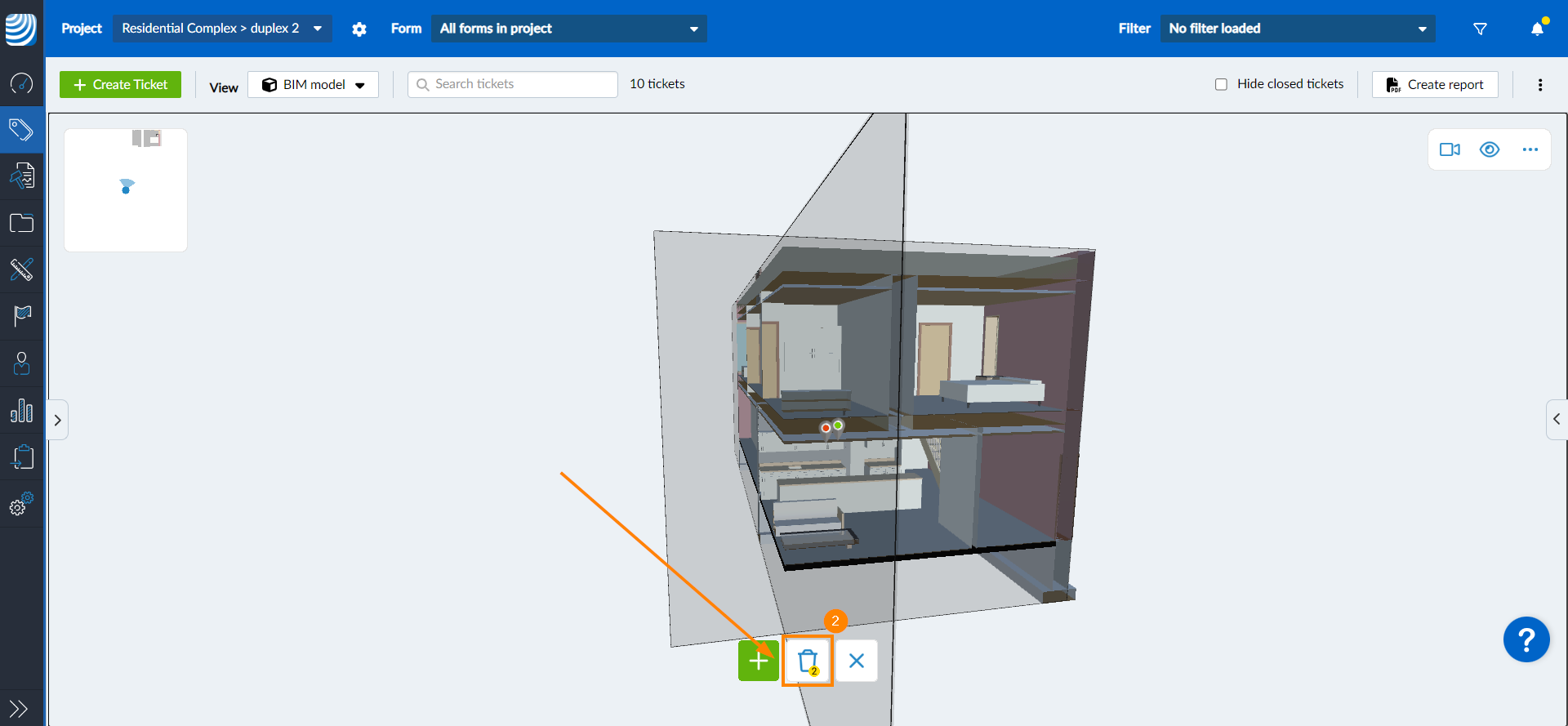

Чтобы удалить все плоскости секций:

1. Убедитесь, что ни одна плоскость сечения не выбрана
2. Щелкните по значку delete


Секционная коробка

Подобно плоскостям сечения, окно сечения позволяет Вам разрезать модель на части. Блок сечений создаст шесть плоскостей сечений вокруг ограничительной рамки элемента. Все, что находится внутри рамки, остается видимым, а все, что за ее пределами, скрывается.

Одновременно можно создать только одну секционную коробку.

В качестве альтернативы Вы можете использовать функцию изоляции, как описано в разделе BIM Viewer > Изолировать элементы.

Создать секционную коробку

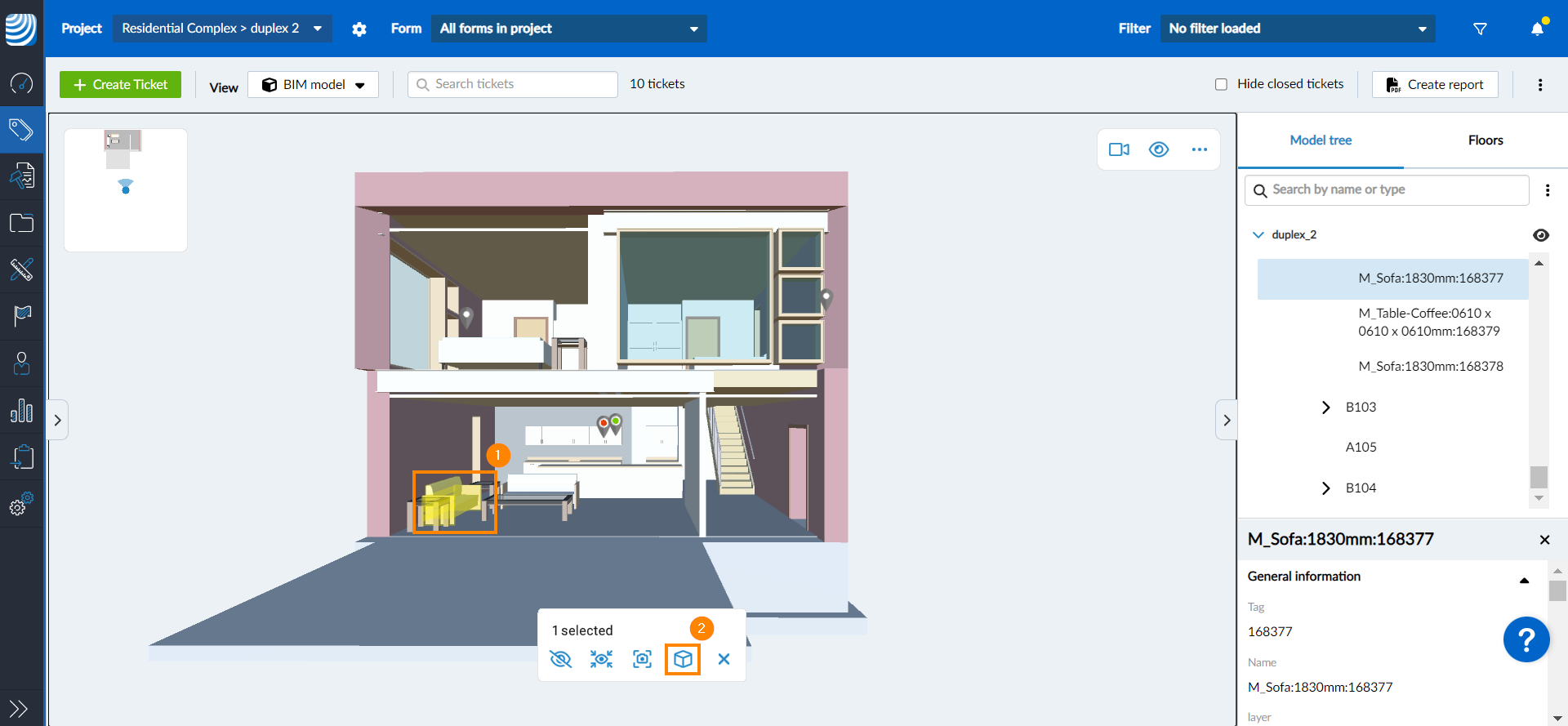

Чтобы создать секционную коробку:

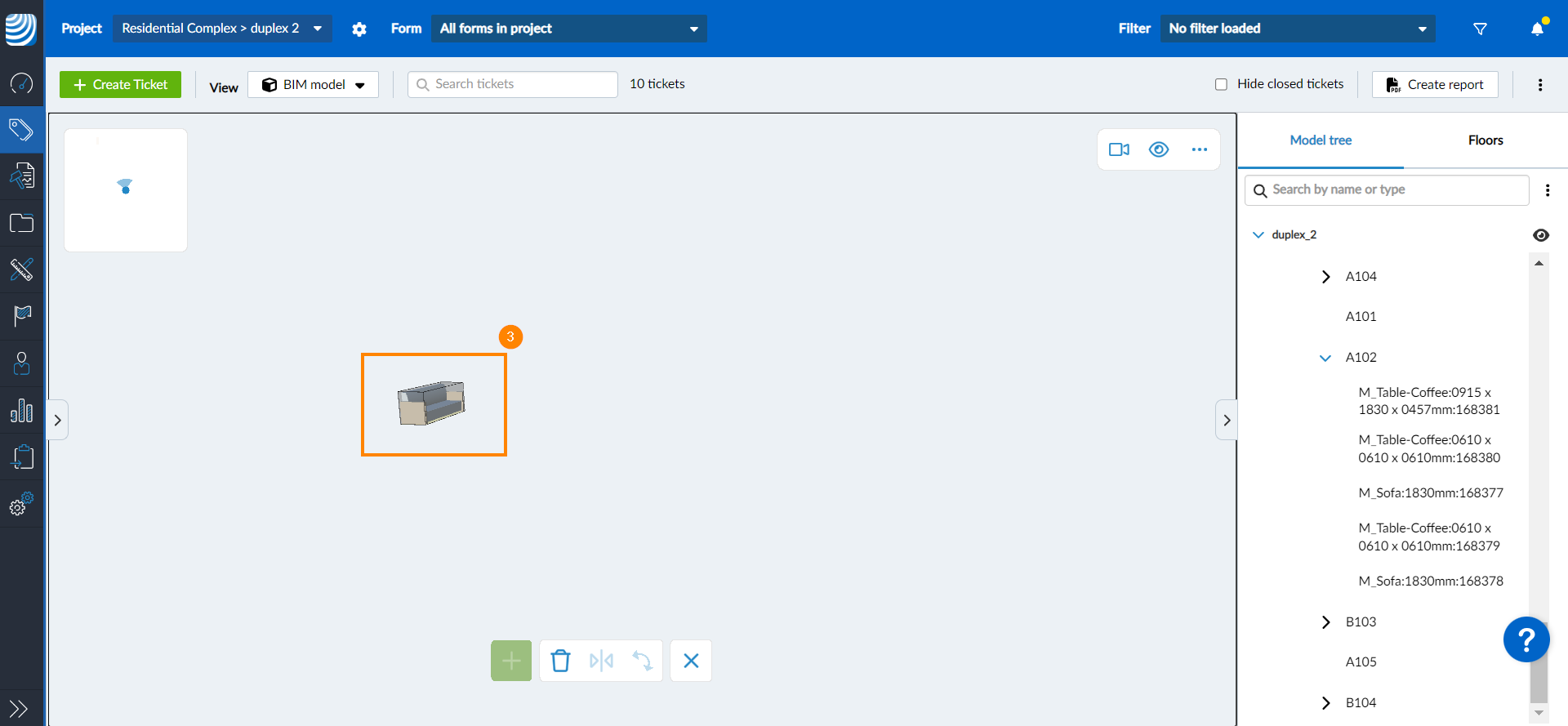

1. Выберите элемент(ы), который(ые) Вы хотите изолировать, в поле секции
2. Щелкните на значке box

3. Выбранный элемент(ы) будет выделен в поле


Изменение размера ячейки секции

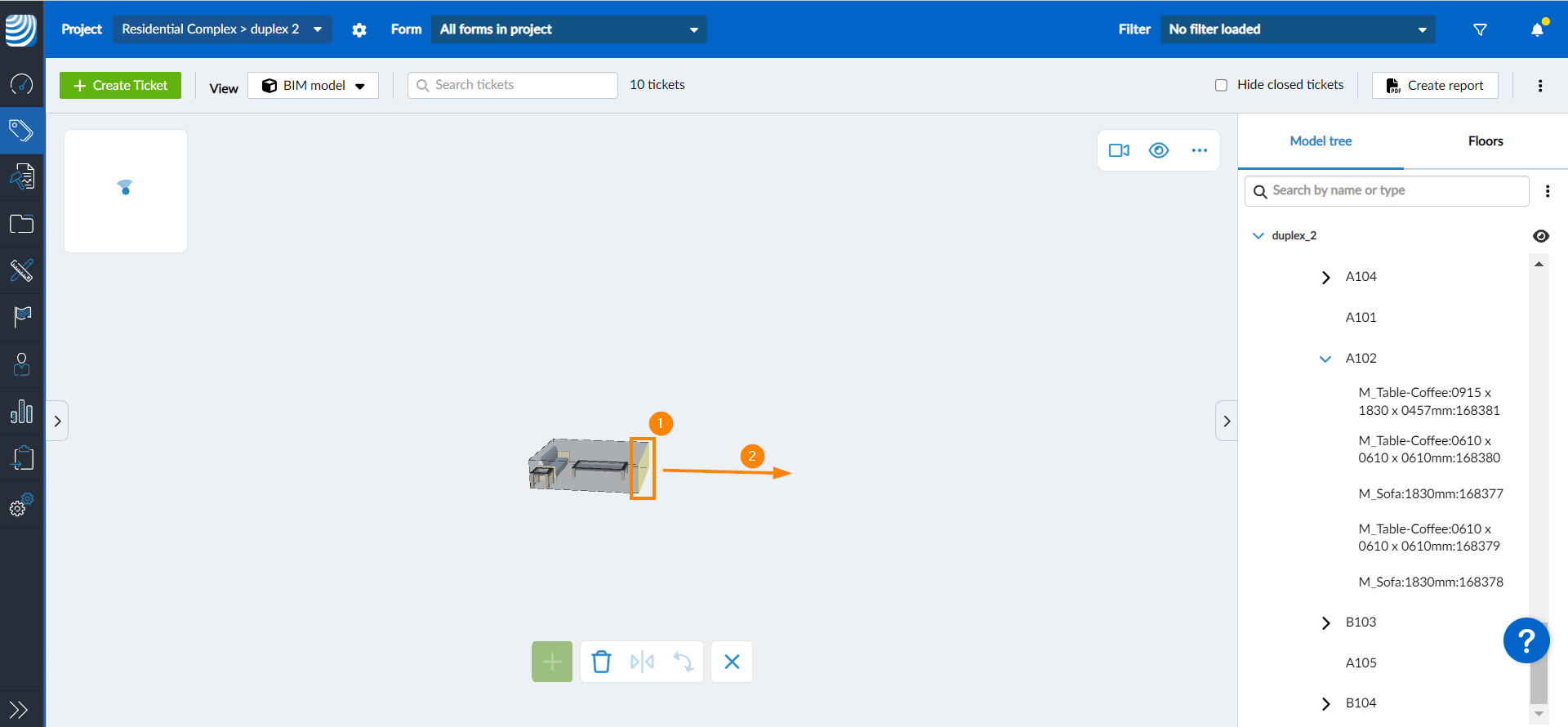

Вы можете регулировать размер секции, перемещая каждую грань по отдельности. Для этого:

1. Нажмите на лицевую сторону коробки в направлении, которое Вы хотите отрегулировать
2. Перетащите лицевую сторону, чтобы увеличить или уменьшить поле секции

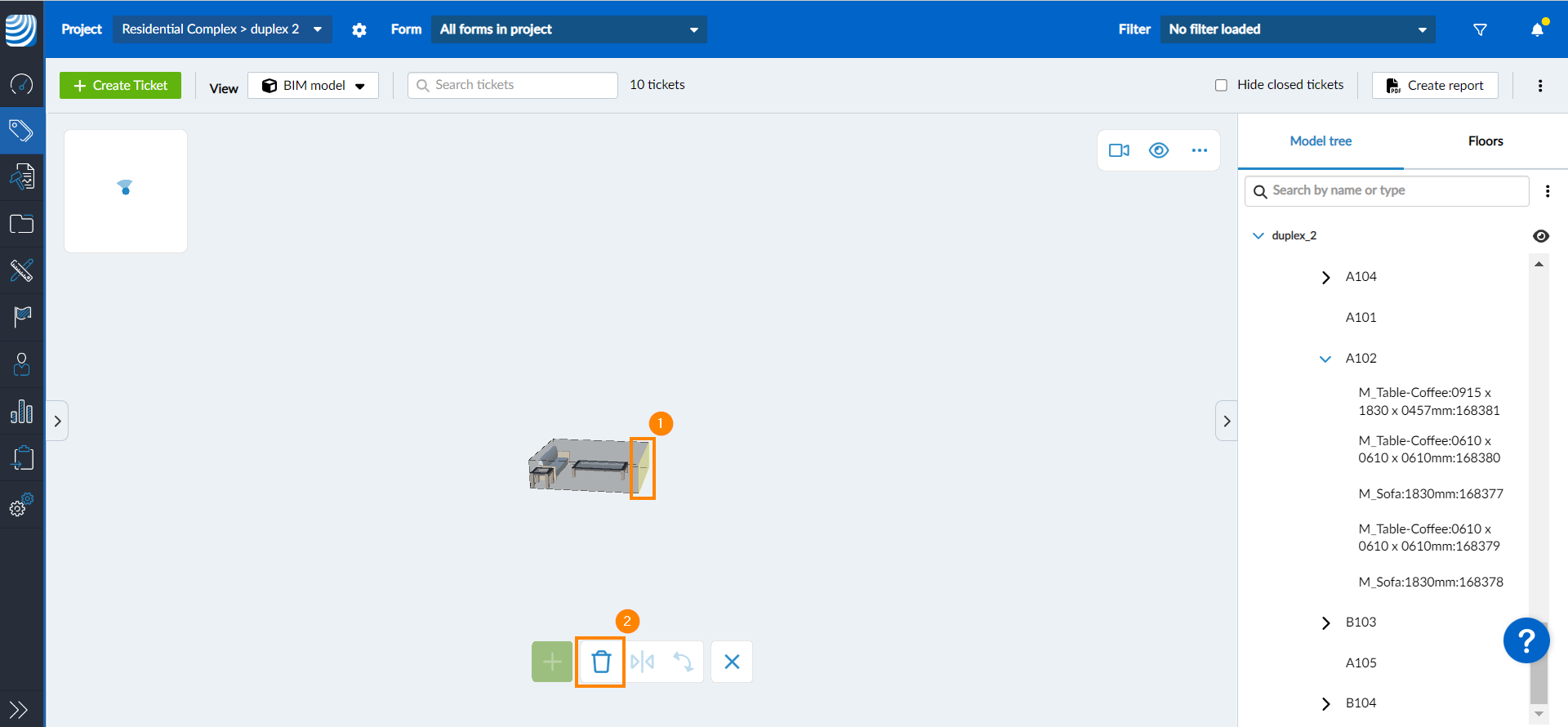

Вы также можете удалить одну из граней секции, чтобы расширить обзор и показать остальную часть модели с этой стороны. Для этого:

1. Нажмите на лицевую сторону коробки в том направлении, в котором Вы хотите ее расширить
2. Щелкните по значку delete

3. Остальная часть модели будет раскрыта с этой стороны


Вы можете удалить более одной стороны, выполнив те же действия.

Блок "Удалить раздел

Чтобы удалить рамку с секциями и снова показать всю модель:

1. Убедитесь, что Вы не выбираете ни одну из граней секции
2. Щелкните по значку delete


Показать/скрыть плоскости сечения и коробку сечения

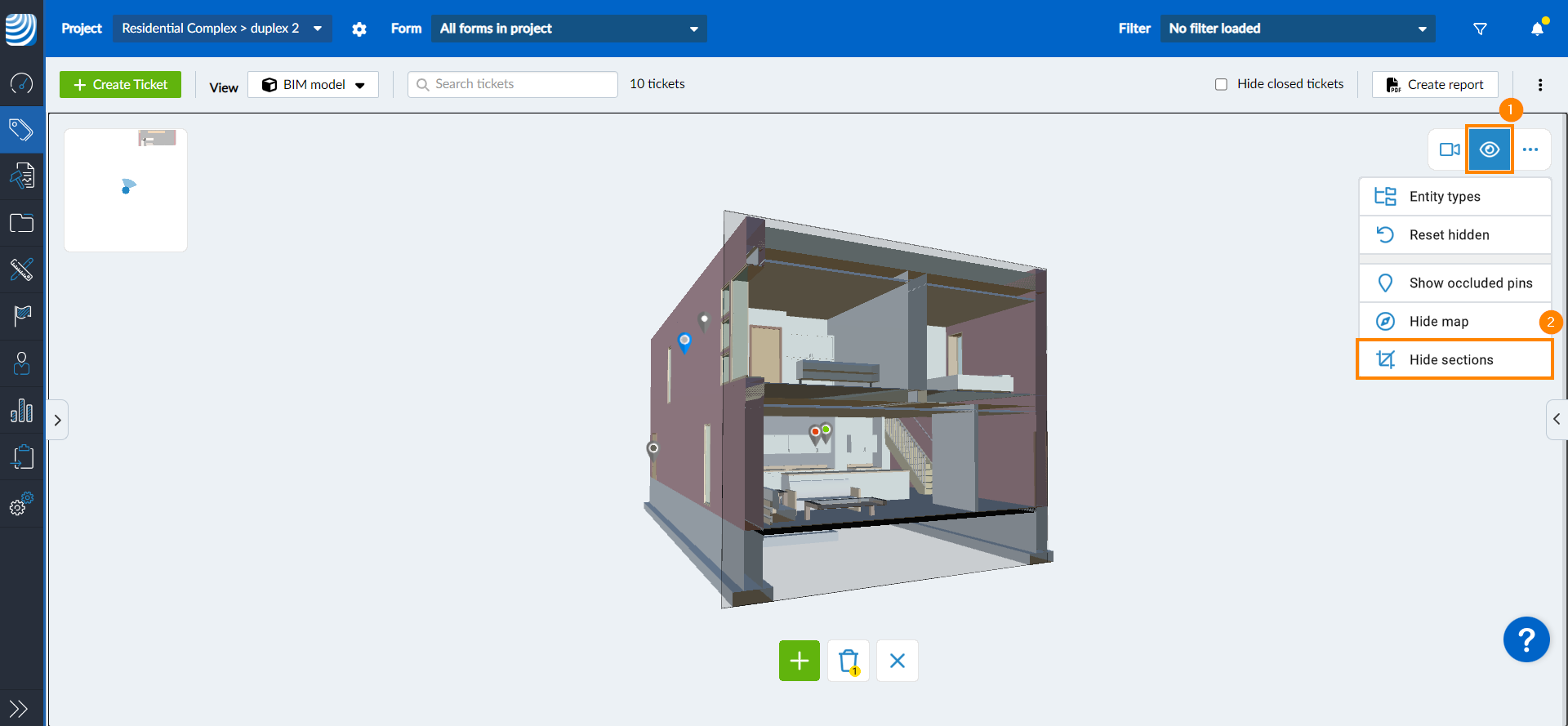

Чтобы скрыть плоскость(и) сечения или коробку сечения, пока модель находится в процессе резки:

1. Нажмите на значок глаз
2. Нажмите Скрыть разделы


Скрытие плоскостей сечения и поля сечения позволяет Вам выбирать элементы, расположенные за ним. В противном случае при нажатии на элемент вместо него будет выбрана плоскость сечения.

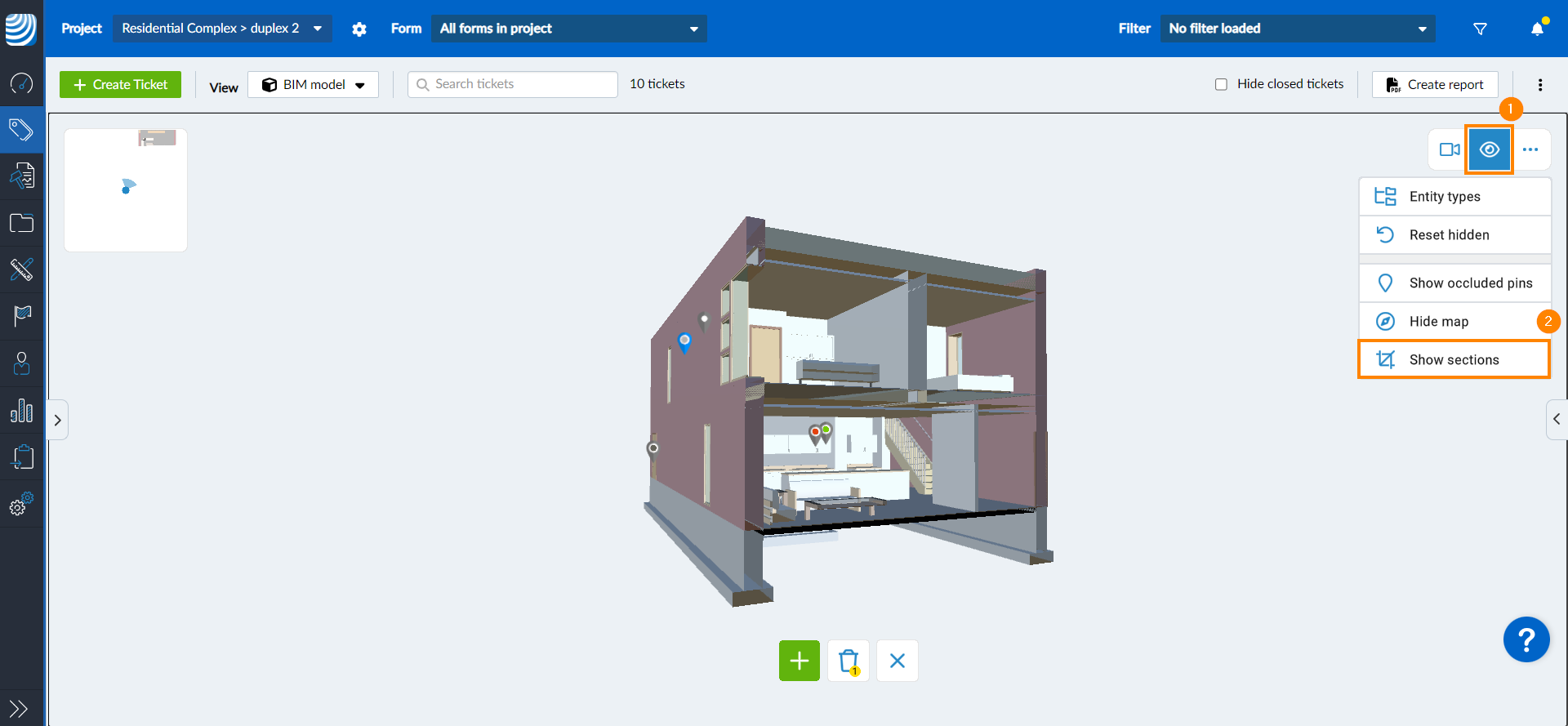

Чтобы снова показать плоскость(и) сечения:

1. Нажмите на значок глаз
2. Нажмите Показать разделы
