Работа с измерительным инструментом

Обзор

Измерительный инструмент позволяет Вам точно измерять произвольные расстояния, площади, углы, а также размеры элементов IFC одним щелчком мыши. Используйте этот инструмент для проверки правильности указанных размеров.

Сначала прочитайте о программе BIM Viewer.

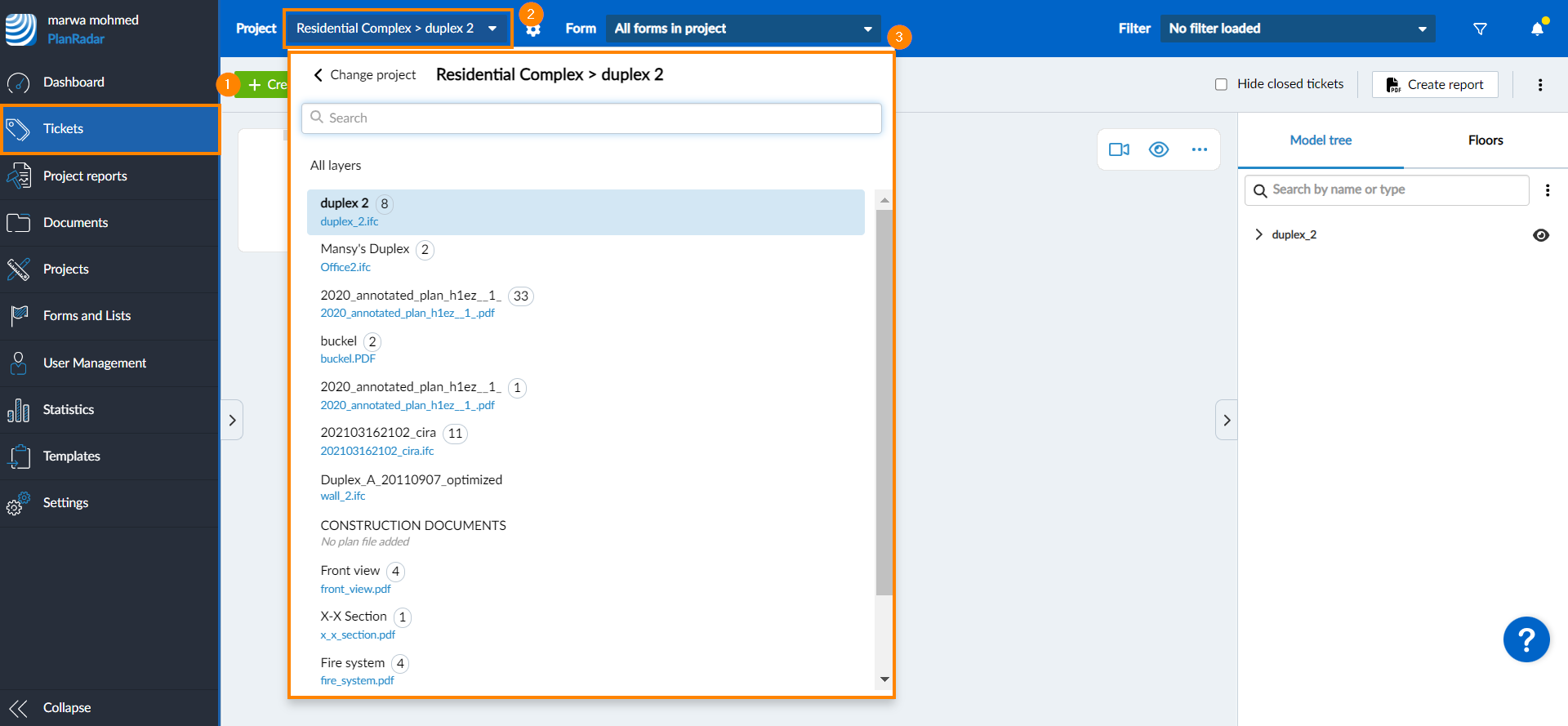

Как получить доступ к инструменту измерения

1. Нажмите Билеты
2. Откройте выпадающий список проекта
3. Выберите проект и слой

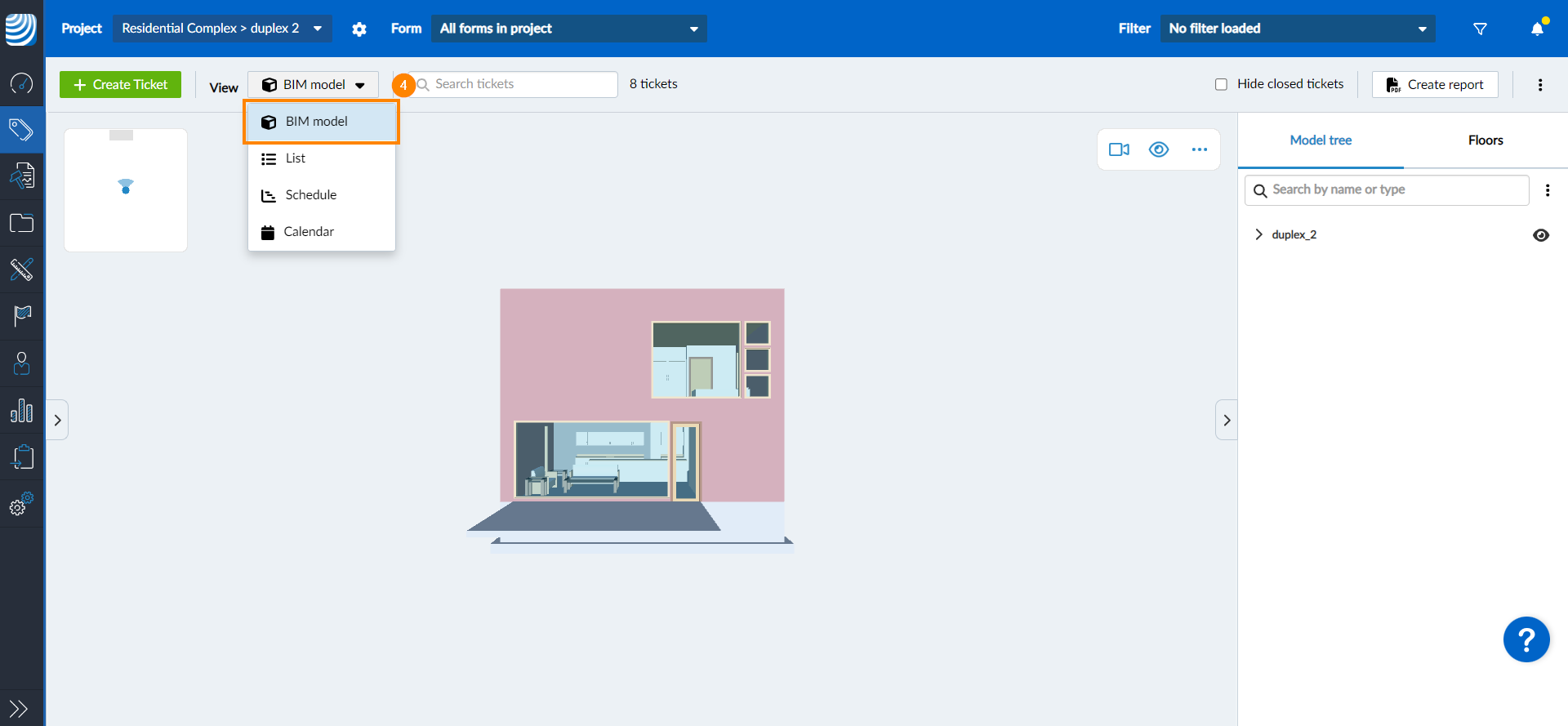

4. Нажмите BIM-модель в раскрывающемся меню Вид

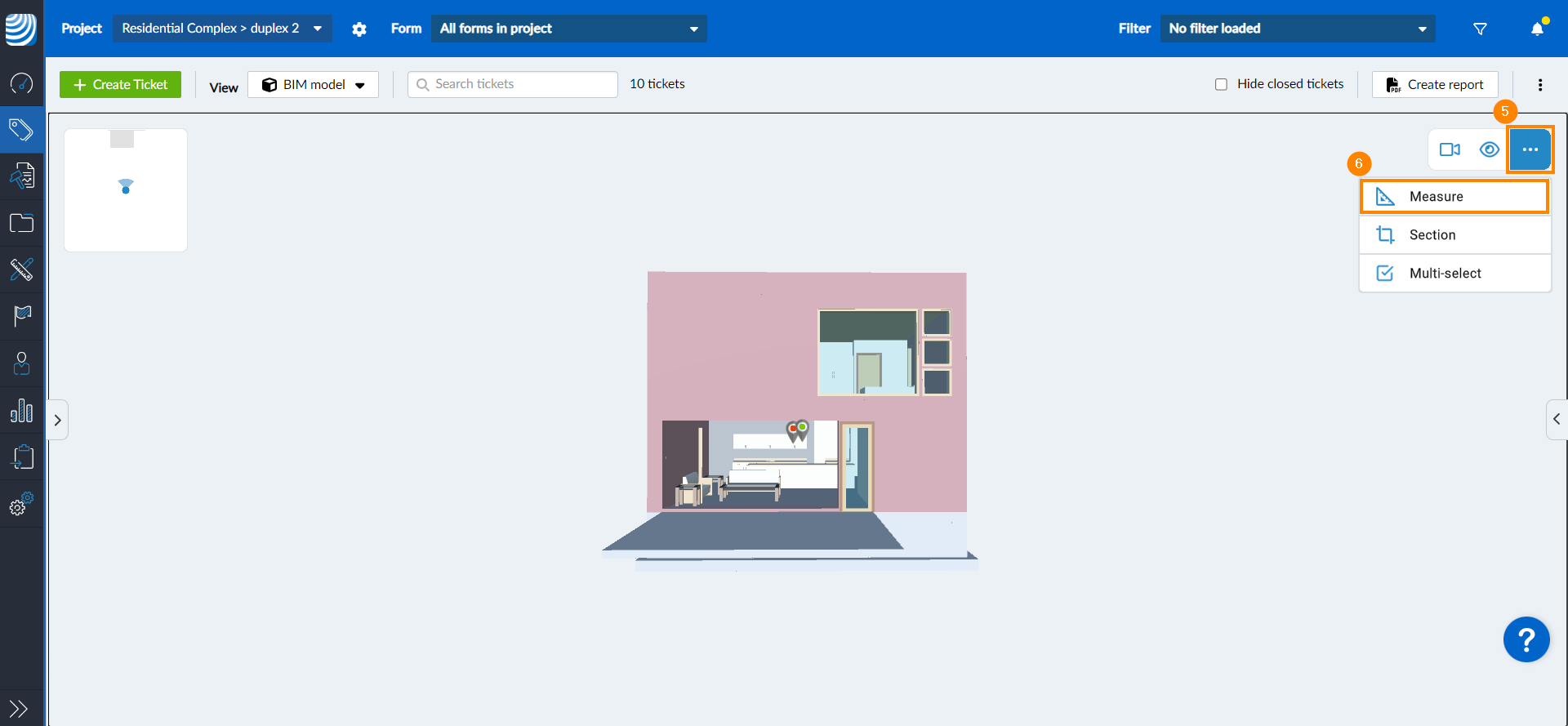

5. Нажмите на меню more
6. Нажмите Measure

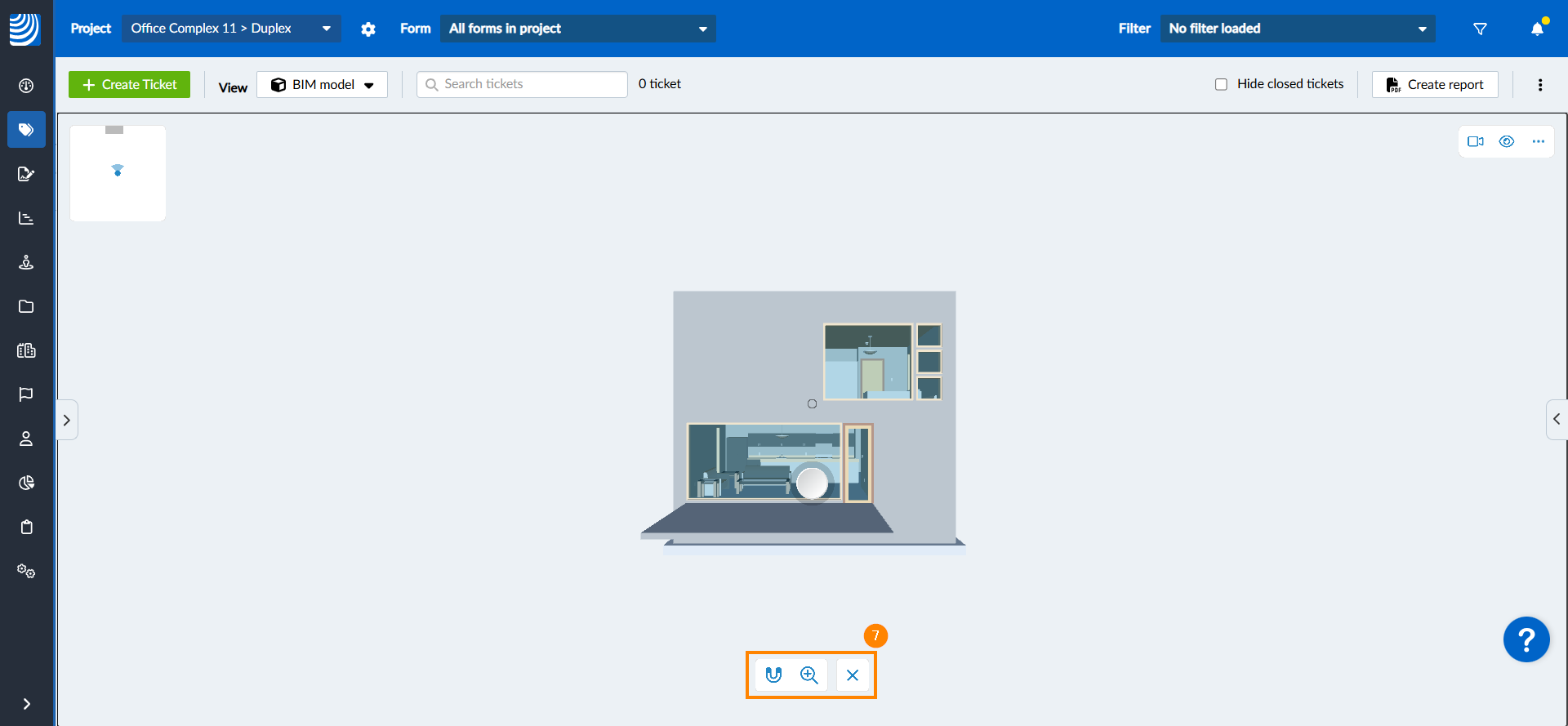

7. Диалоговое окно инструмента измерения со всеми его опциями появляется в нижней части программы просмотра

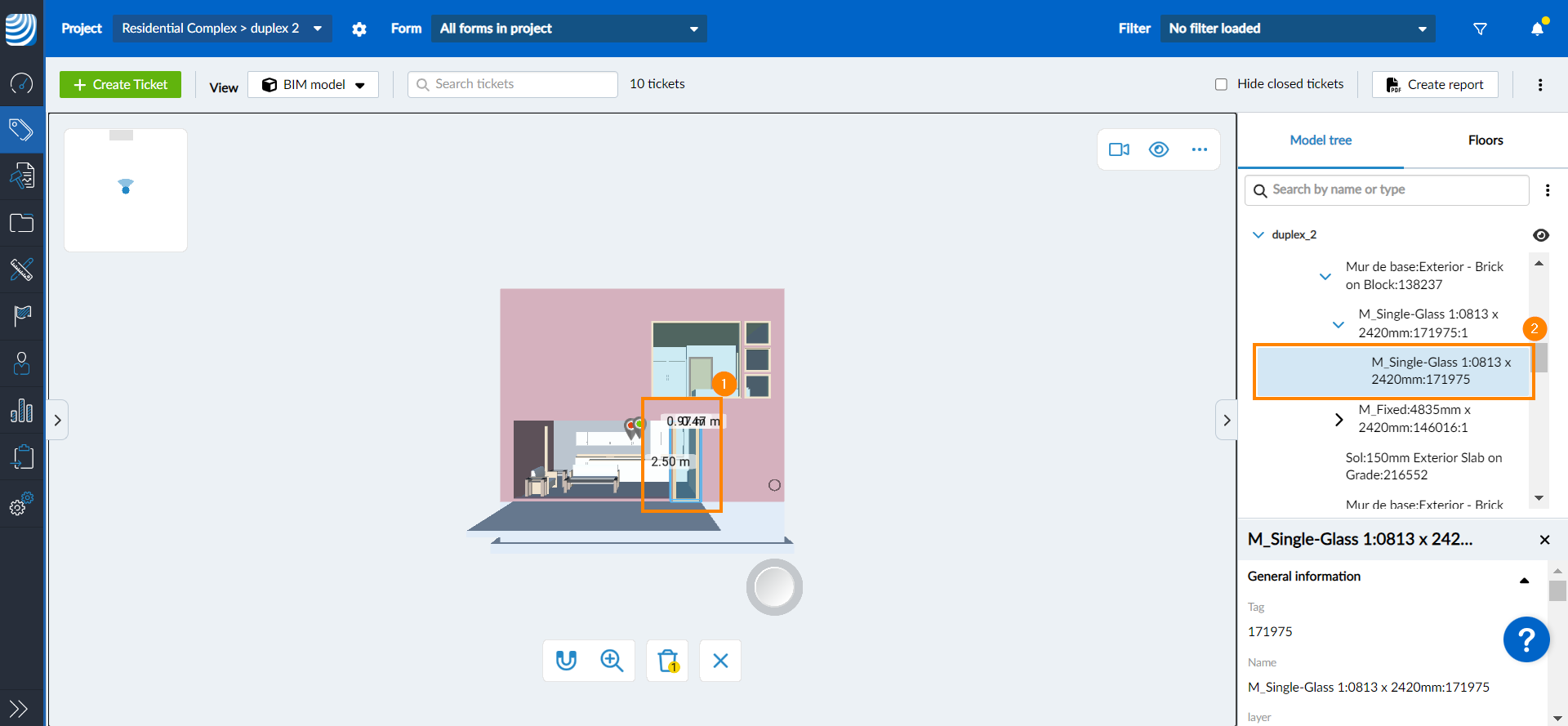

Показать размеры элементов

Инструмент измерения позволяет быстро показать размеры элементов в BIM-модели.

Чтобы показать или скрыть размеры элемента:

1. Нажмите на элемент в 3D-виде
2. ИЛИ щелкните элемент в дереве модели

3. Размеры элемента отображаются в 3D-модели

4. Повторное нажатие на элемент скрывает его размеры

Измерения отображаются даже после того, как Вы закрыли измерительный инструмент, пока Вы не очистите их, как описано в разделе Clear Measurements.

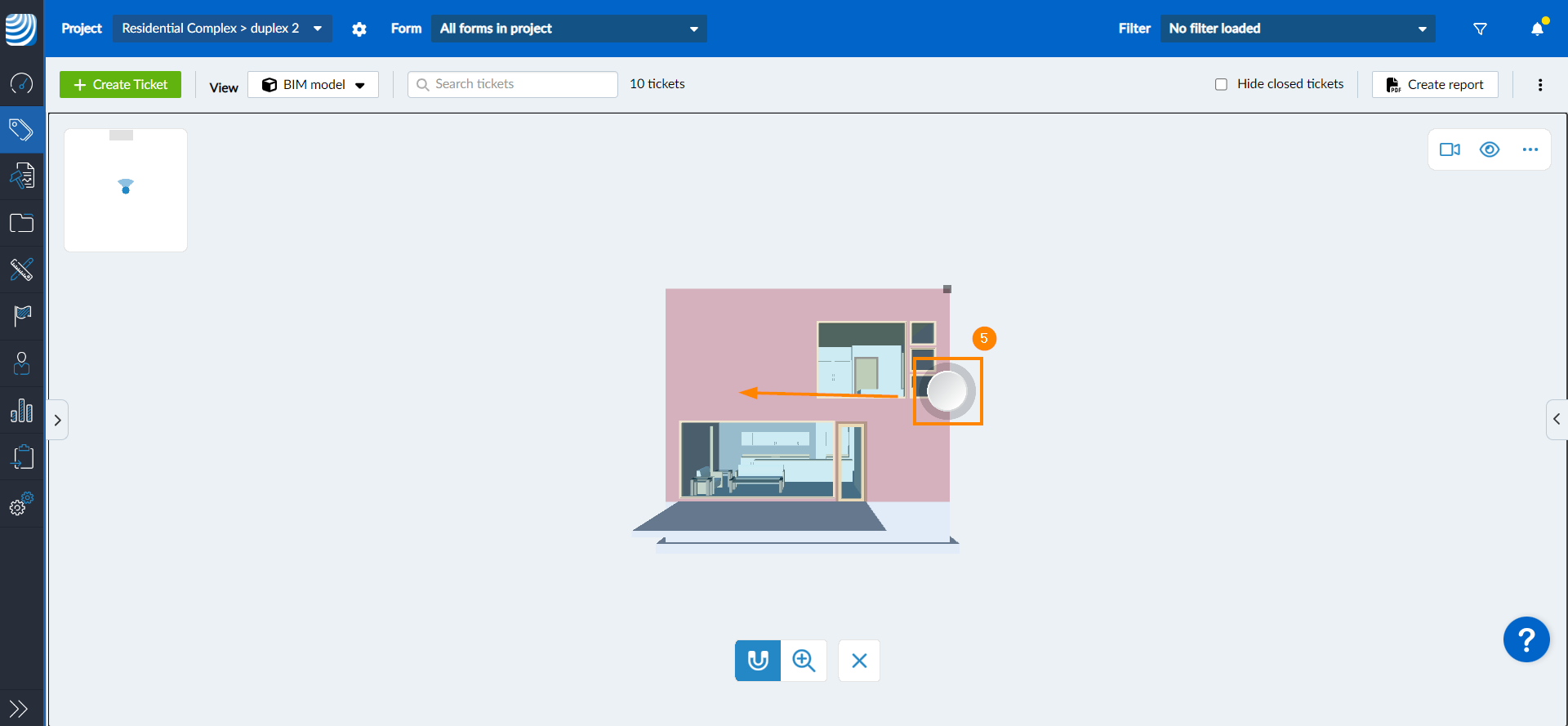

Измерьте определенную область

Вы можете разместить две или более точек для измерения расстояний и площадей. Для этого:

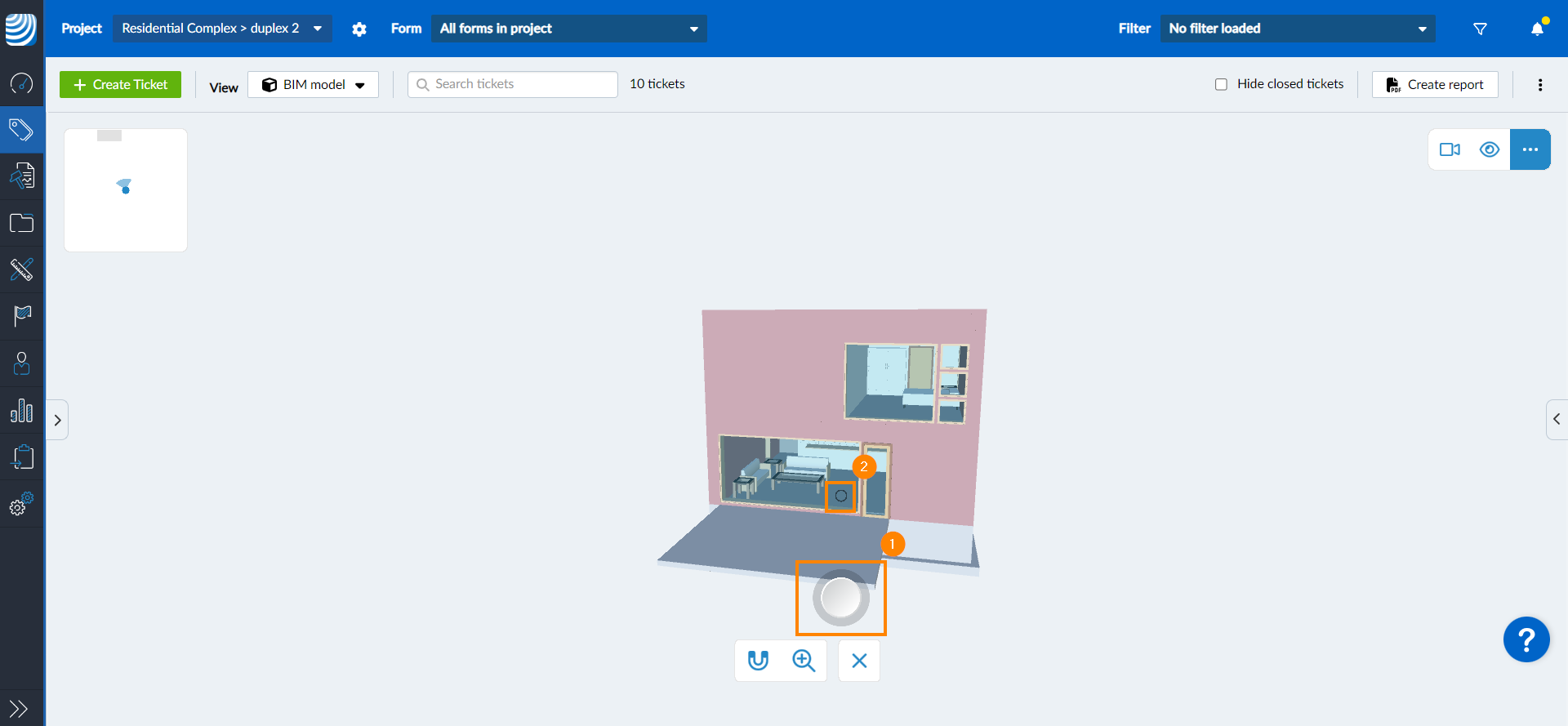

1. Нажмите на ручку измерительного инструмента и перетащите его
2. Расположите измерительную головку в исходной точке, с которой Вы хотите начать измерение

3. Снова нажмите на ручку измерительного инструмента и перетащите ее, чтобы переместить измерительную головку из начальной точки в другую точку, измеряя расстояние между ними

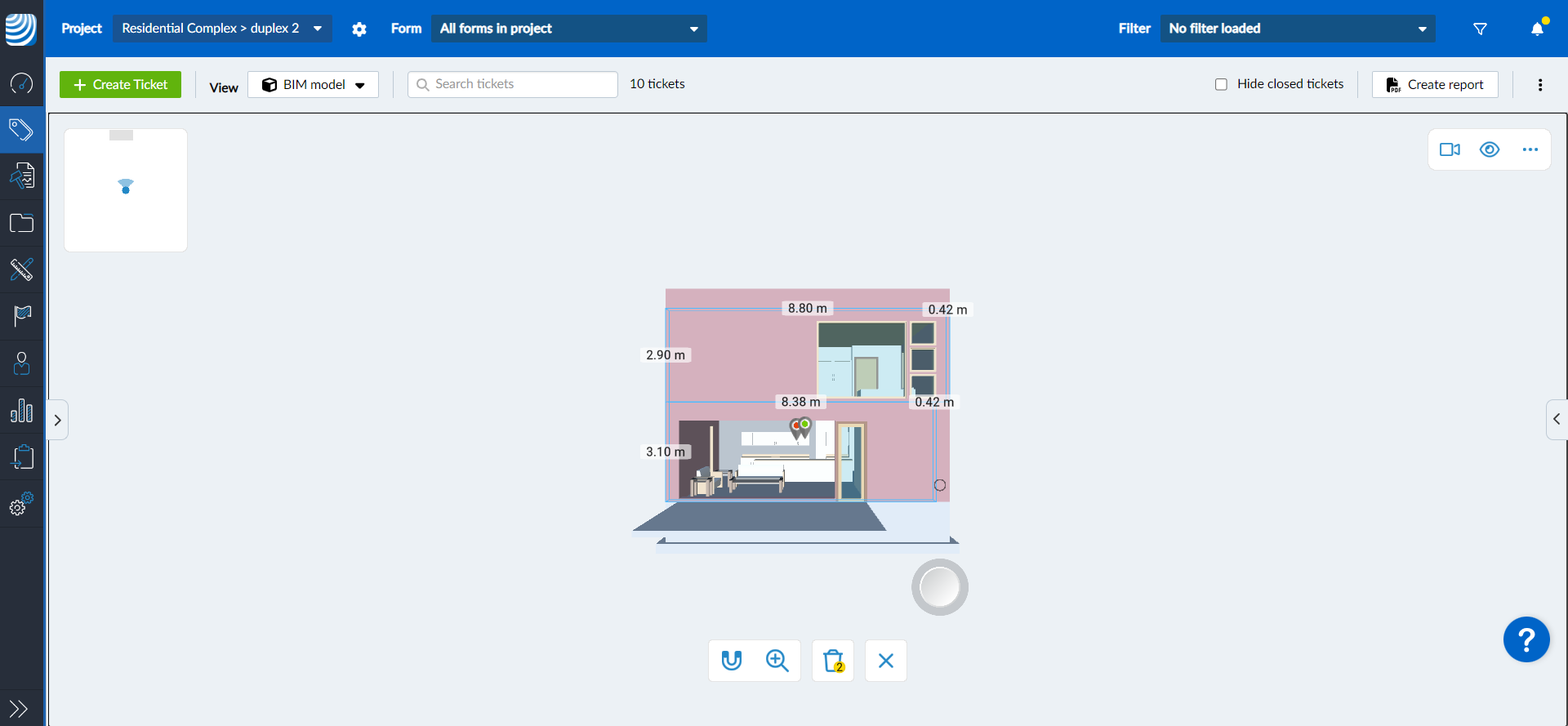

4. Измерения для выбранной Вами области отображаются на 3D-модели

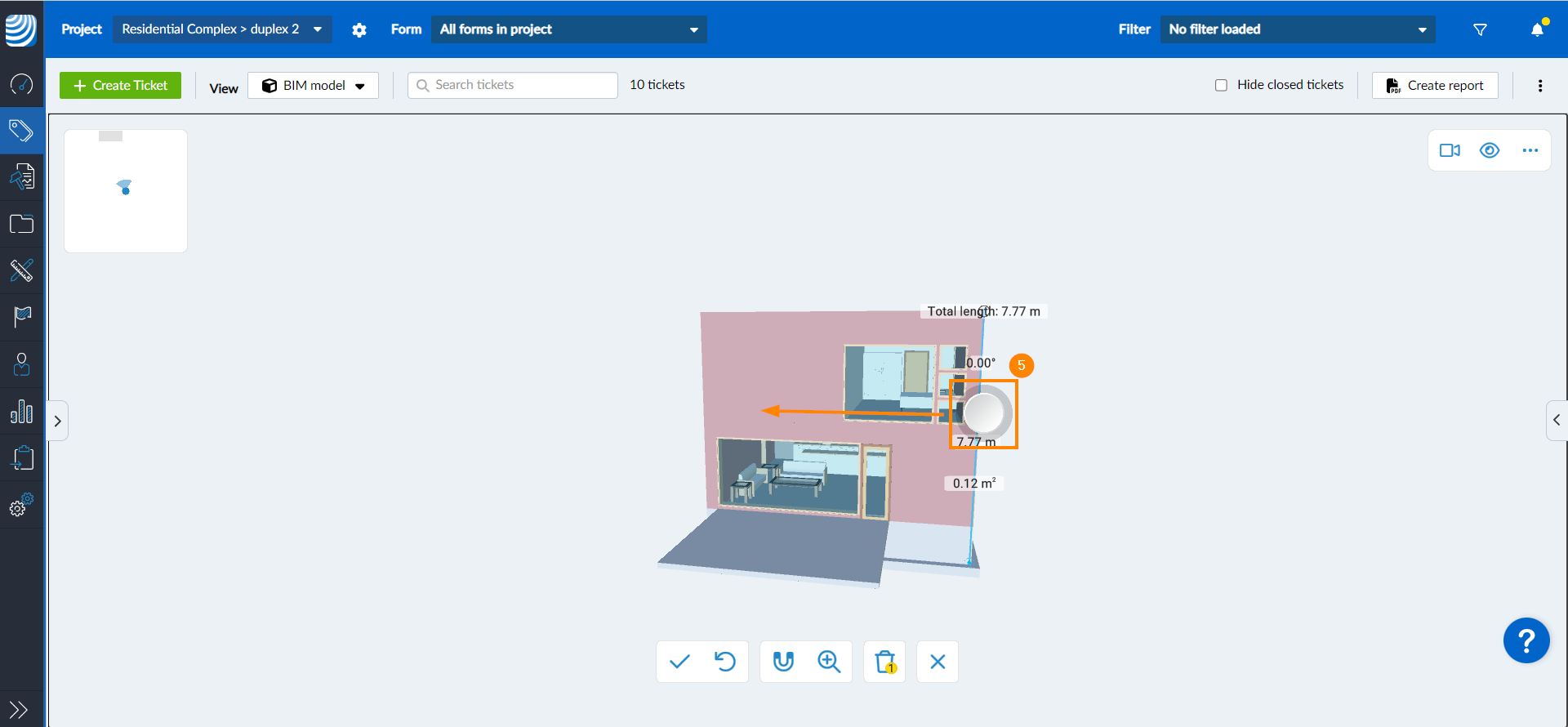

5. Дополнительно: Перетащите ручку измерительного инструмента, чтобы изменить положение измерительной головки и измерить дополнительные области

6. Дополнительно: Нажмите X, чтобы закрыть измерительный инструмент, в результате чего ручка и головка исчезнут, и Вы сможете лучше видеть результаты измерений


Добавьте дополнительные измерения

Добавление дополнительных измерений позволяет Вам начать новое измерение с собственной точкой отсчета, не затрагивая другие измерения. Для этого:

1. После того, как Вы закончили предыдущее измерение, нажмите ✔


2. Нажмите на ручку измерительного инструмента и перетащите его
3. Расположите измерительную головку в новой исходной точке, где Вы хотите начать измерения
4. Продолжайте, как описано выше в разделе Измерьте определенную область, начиная с шага 5

Отменить измерение

Чтобы отменить одно измерение, не нужно очищать все измерения:

1. Щелкните по значку Отменить


Отменить измерение можно только перед подтверждением измерения (нажав на кнопку ✔).

Используйте магниты

Опция магнитов упрощает измерения, позволяя измерительному инструменту привязываться к углам и средним точкам элементов. Чтобы использовать магниты:

1. Продолжайте, пока Вы Измеряете определенную область
2. Нажмите на значок магнита

3. Поместите измерительную головку на начальную точку края, который Вы хотите измерить
4. После обнаружения угла измерительная головка примет квадратную форму

5. Нажмите на ручку измерительного инструмента и перетащите ее, чтобы переместить измерительную головку из начальной точки в другую точку

6. Как только Вы достигнете угла или средней точки, измерительная головка будет придерживаться ее до тех пор, пока Вы не переместитесь дальше.

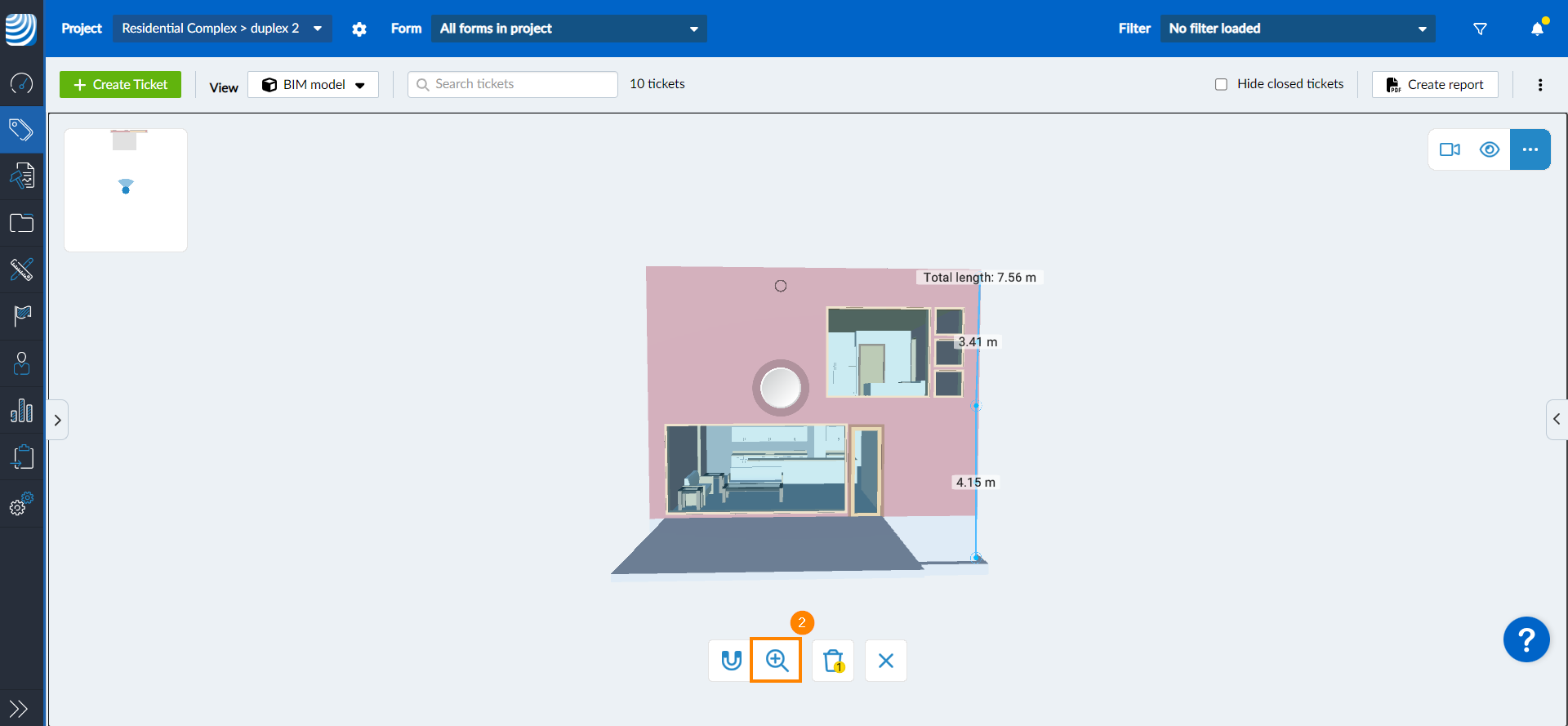

Используйте лупу

Опция лупы увеличивает область вокруг измерительной головки, позволяя Вам расположить линию измерения точно в нужном месте. Чтобы включить лупу:

1. Продолжайте, пока Вы Измеряете определенную область
2. Щелкните на значке с изображением лупы

3. Область вокруг Вашей измерительной головки будет отображаться в увеличенном виде

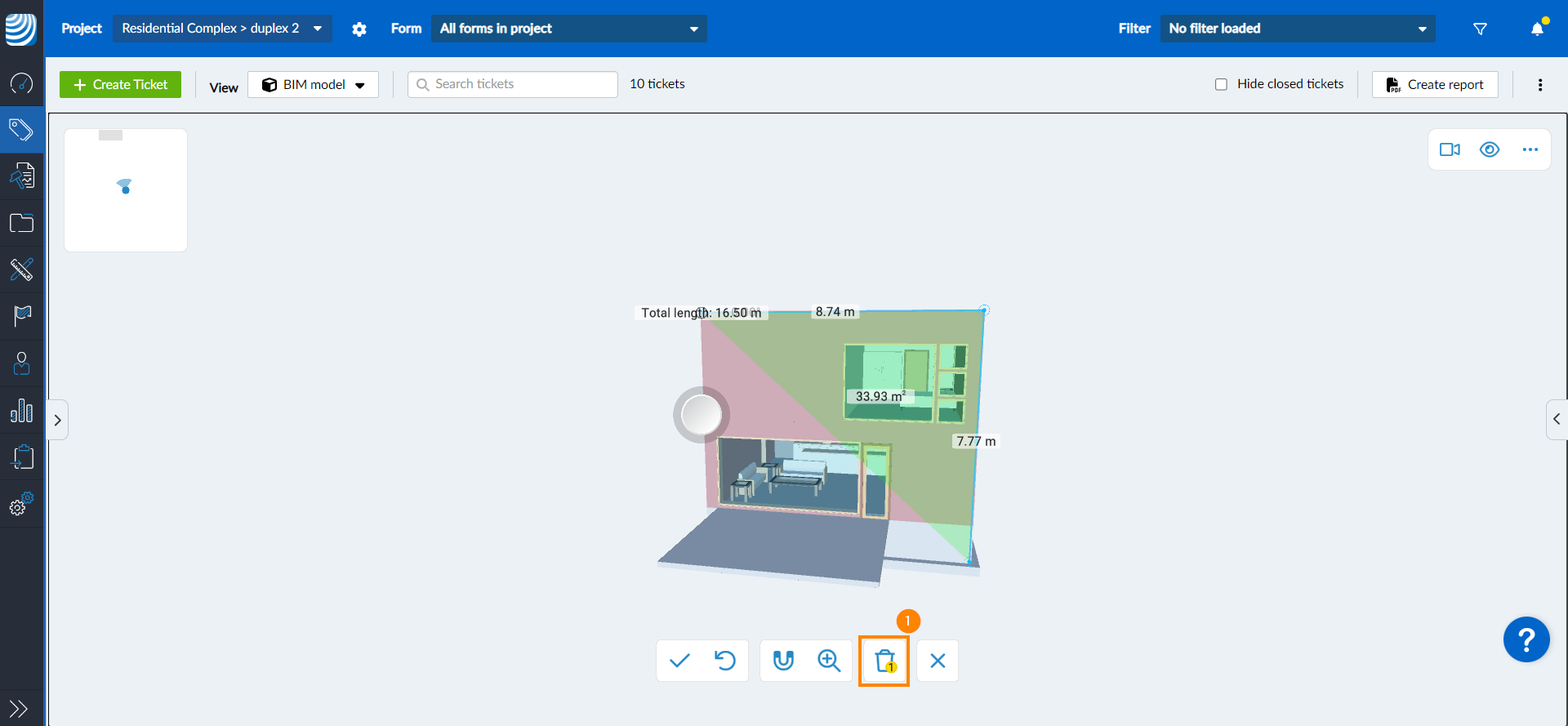

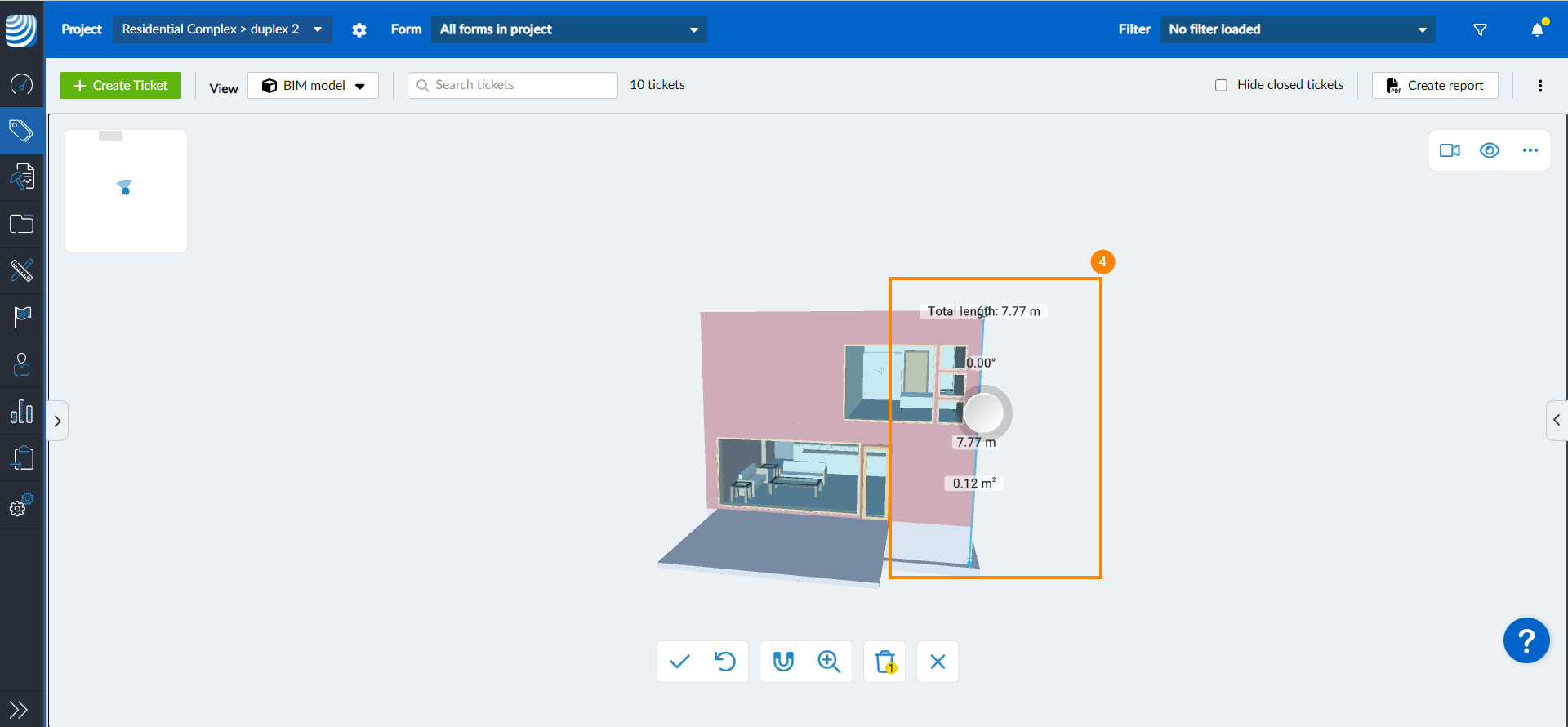

Четкие измерения

Чтобы очистить все измерения:

1. Щелкните по значку delete (он показывает, сколько измерений существует, которые будут удалены)


Вы можете очистить измерения, только когда у Вас открыт измерительный инструмент.
