Билеты BIM View

Обзор

Используйте вид BIM билетов, чтобы увидеть, где билеты расположены на BIM-модели.

Сначала прочитайте о BIM Viewer и Билеты.

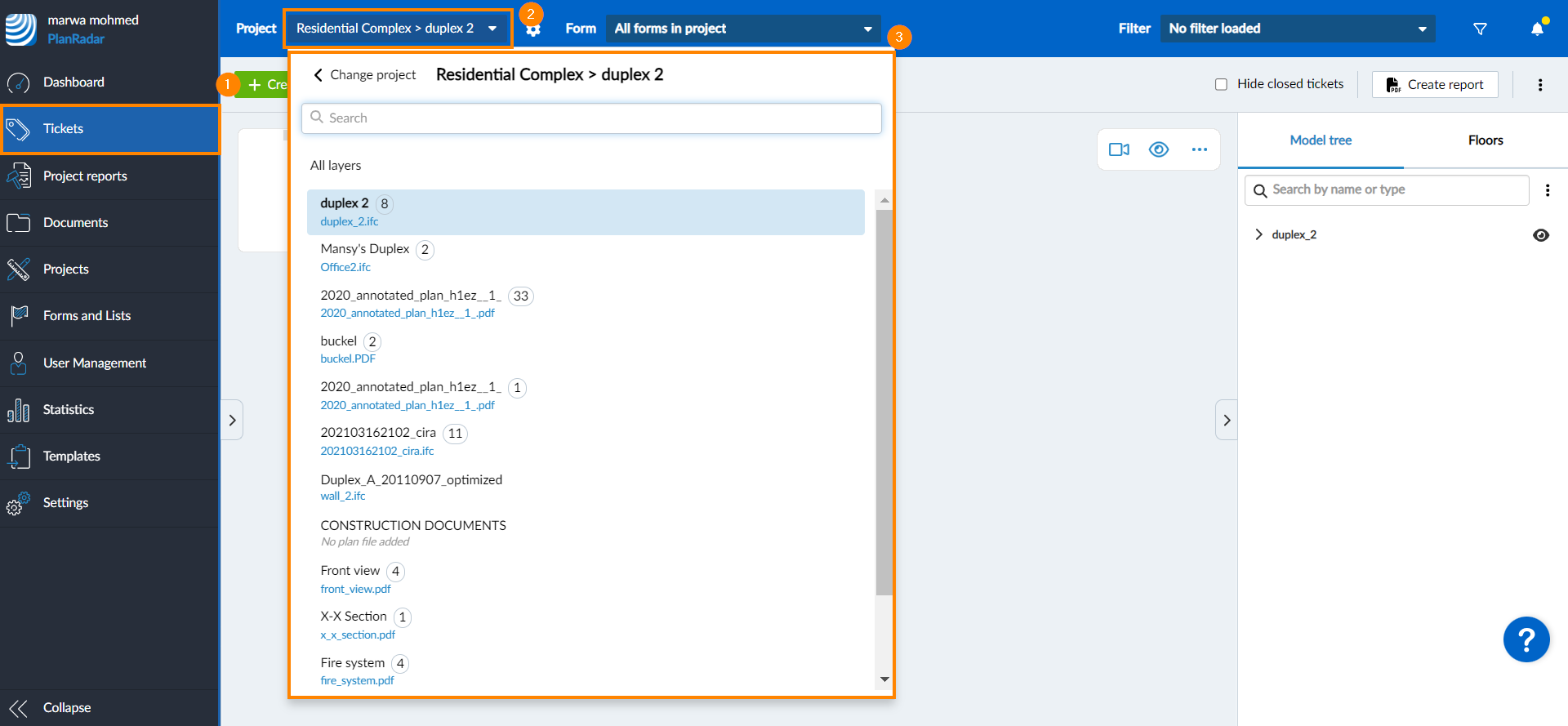

Как получить доступ к BIM Viewer

1. Нажмите Билеты
2. Откройте выпадающий список проекта
3. Выберите проект и слой



   Вид BIM недоступен, пока выбран Все слои.

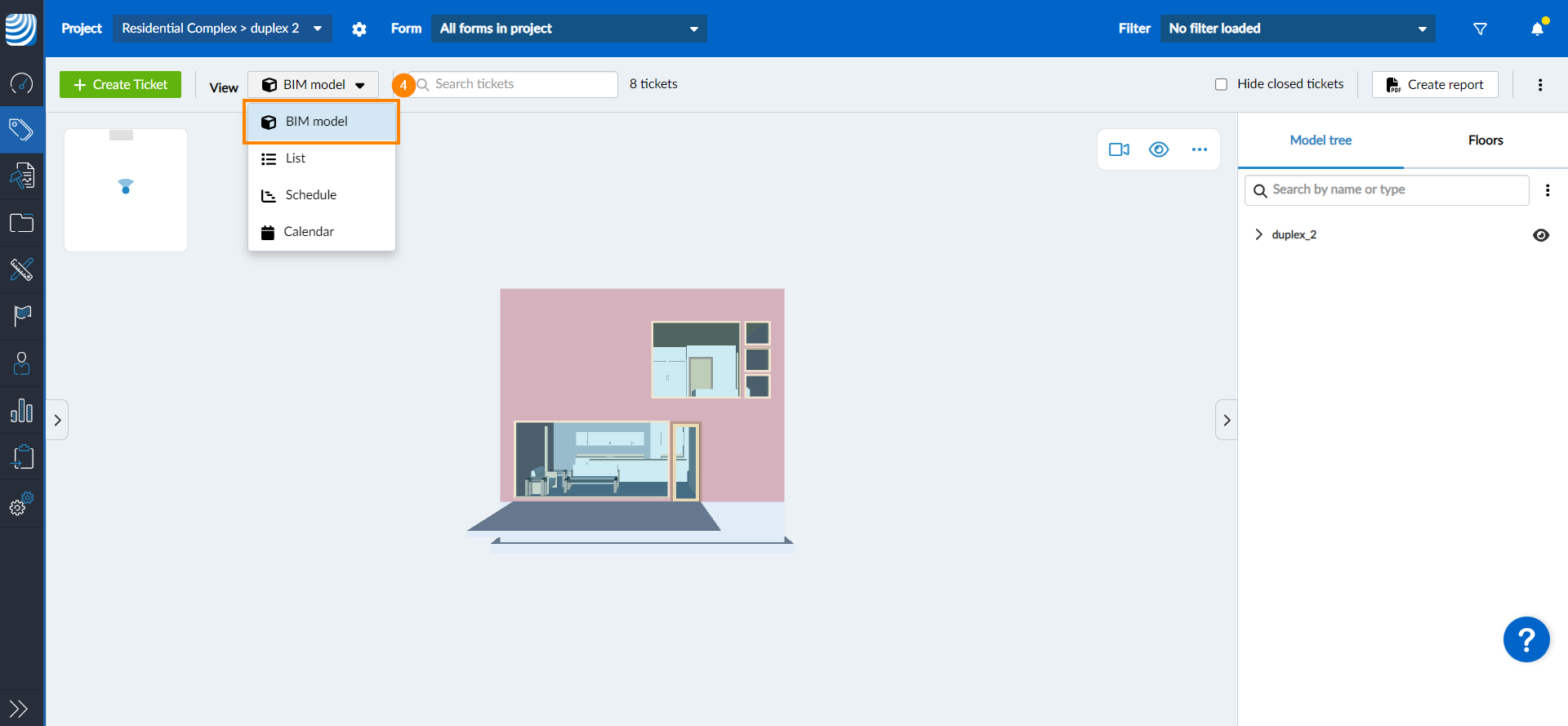

4. Нажмите BIM-модель в раскрывающемся меню Вид

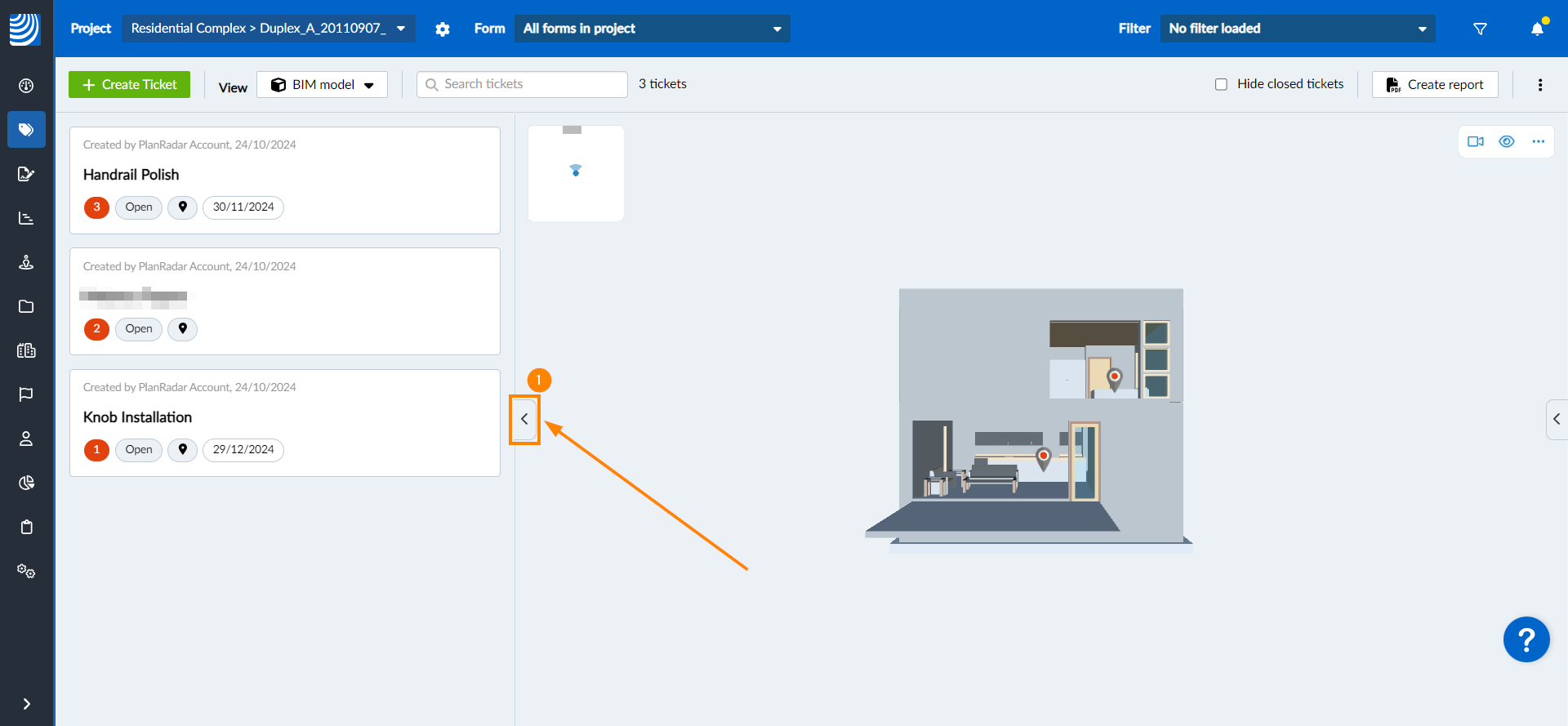

Показать/скрыть список билетов

По умолчанию список билетов скрыт. Чтобы показать список билетов:

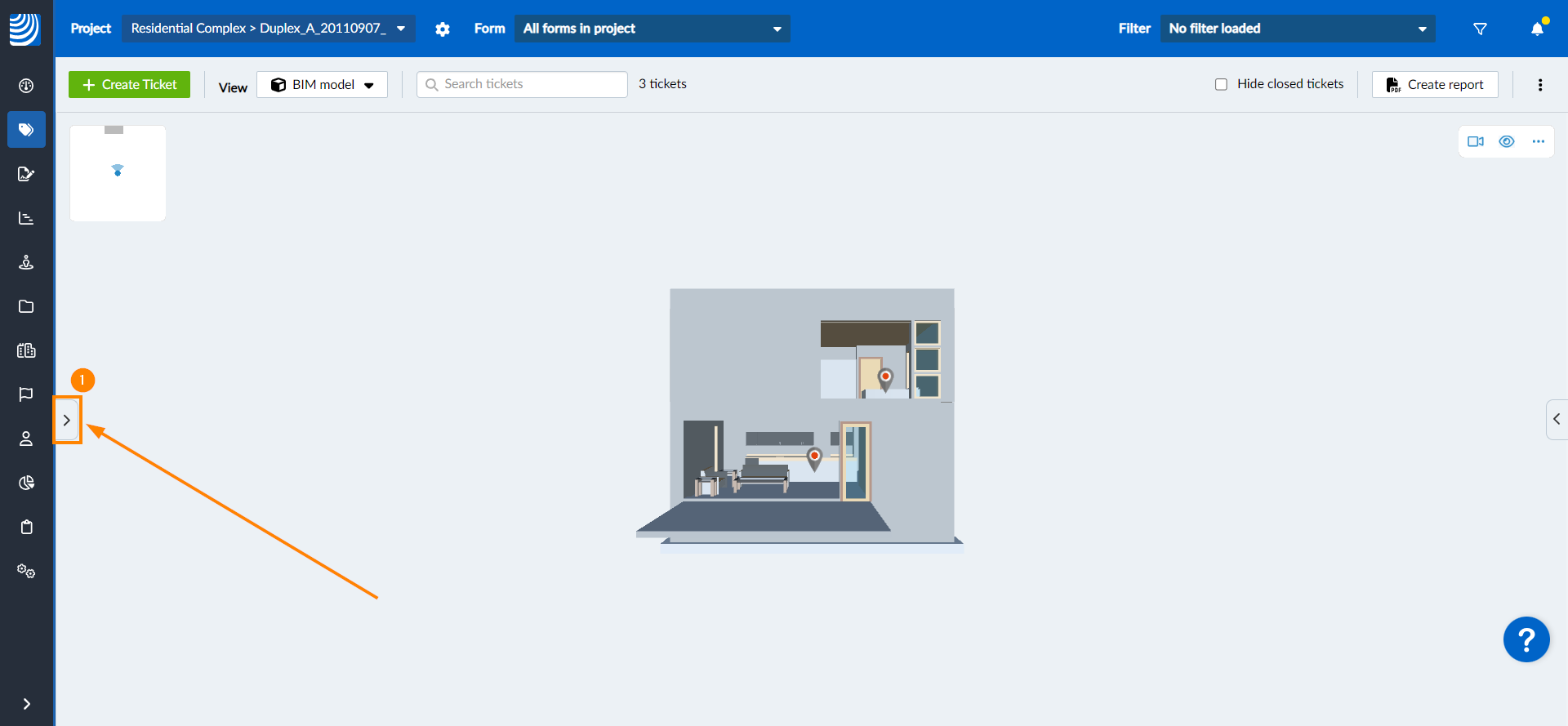

1. Нажмите на боковую стрелку


Чтобы скрыть список билетов:

1. Нажмите на боковую стрелку

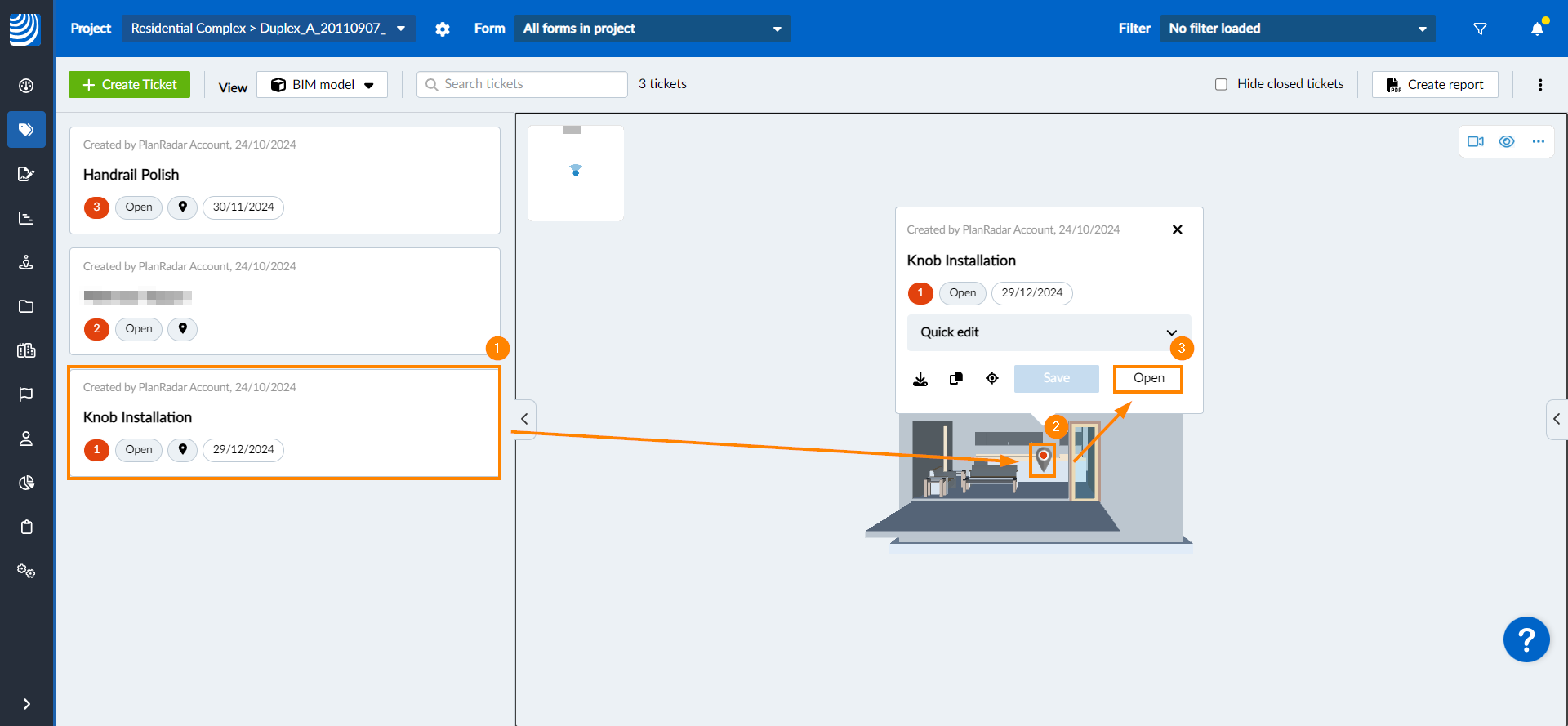

Просмотр билета

Откройте билет, чтобы просмотреть его детали или отредактировать:

1. Нажмите на билет в списке билетов, чтобы увеличить его масштаб в BIM-модели и открыть предварительный просмотр билета
2. ИЛИ нажмите на булавку билета на BIM-модели, чтобы открыть предварительный просмотр билета
3. Нажмите Открыть, чтобы просмотреть все детали билета

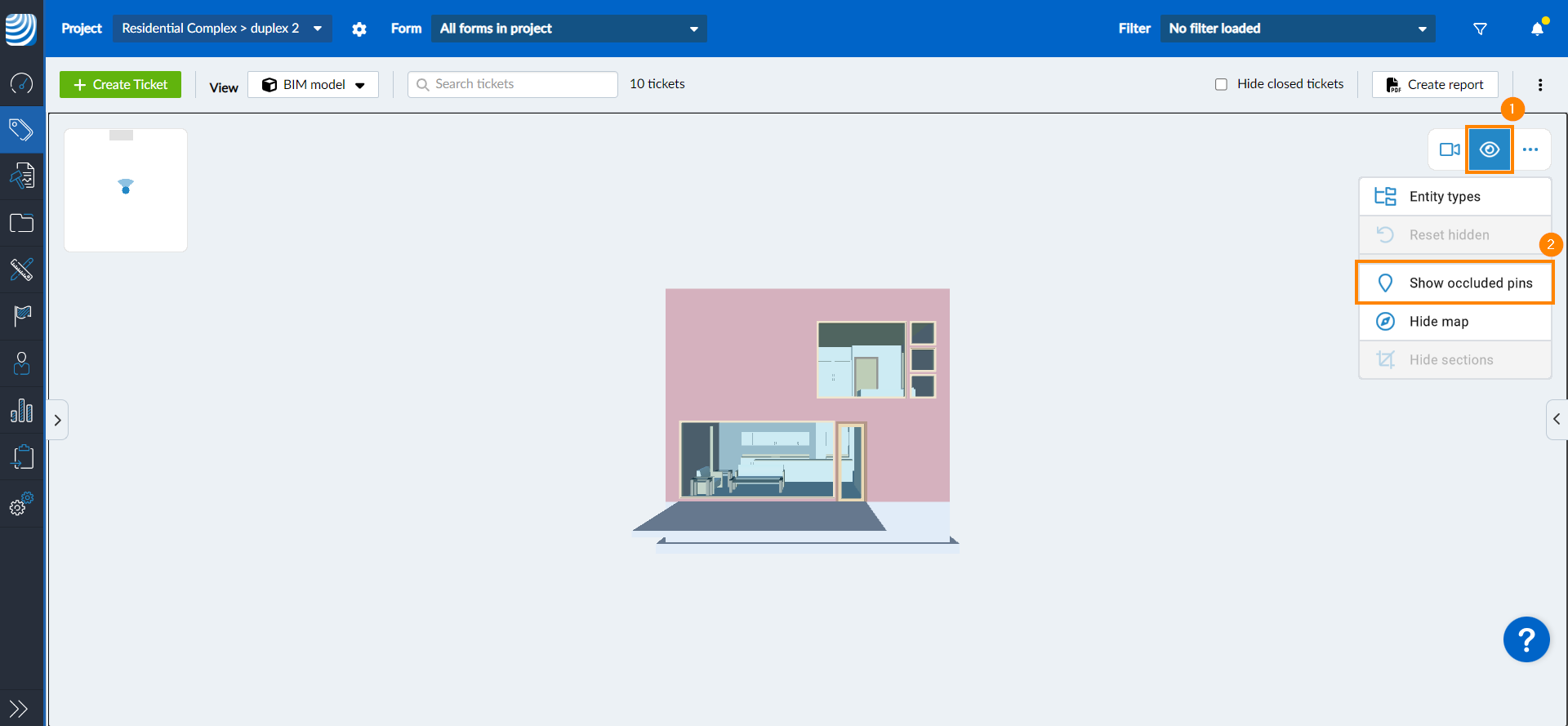

Показать/скрыть окклюдированные булавки

Булавки для билетов размещаются на элементах модели и могут быть скрыты стенами и т.д. Вы можете показать все скрытые булавки для билетов в Вашей модели. Для этого:

1. Нажмите на значок глаз
2. Нажмите Показать окклюдированные булавки

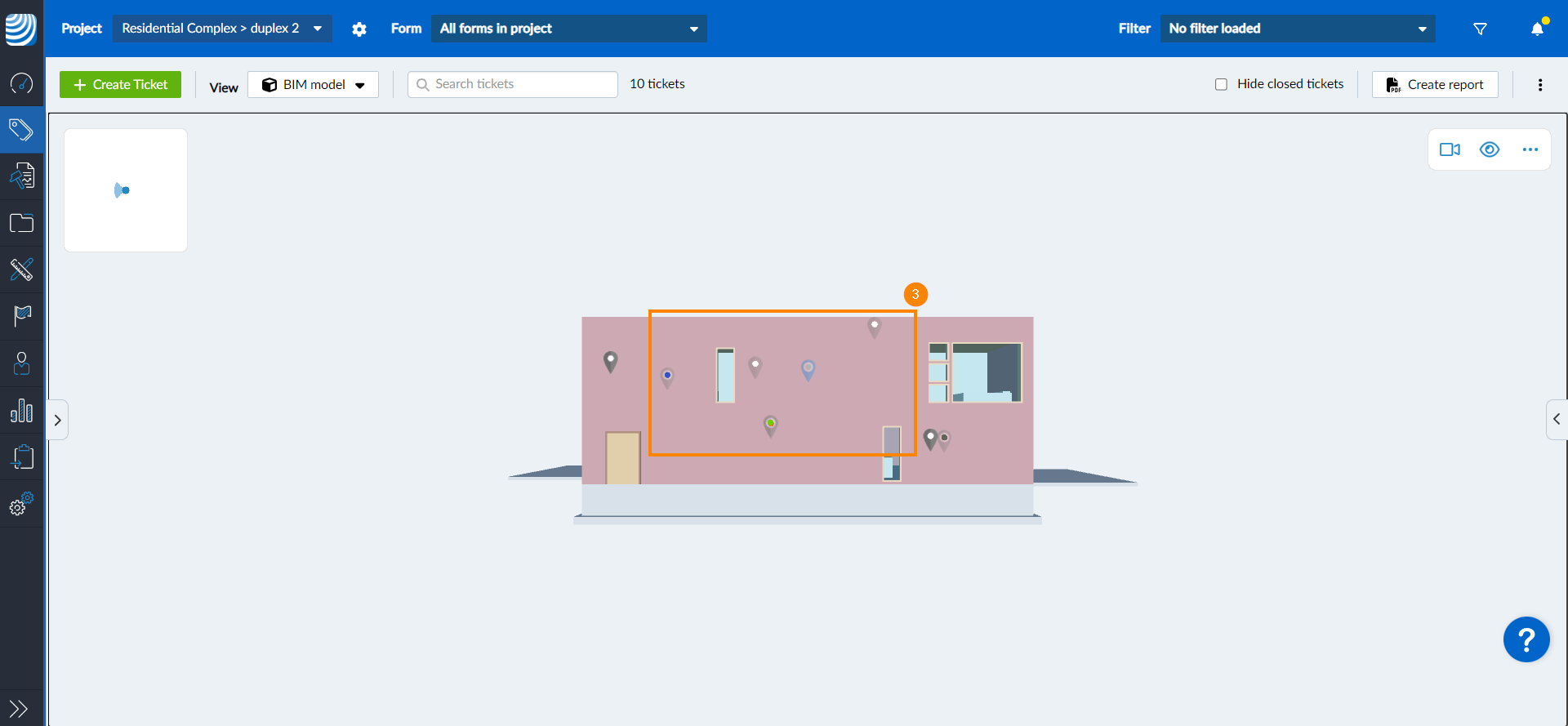

3. Все булавки для билетов будут видны, а те, которые закрыты стенами и т.д., будут слегка непрозрачными, чтобы показать, что они расположены на элементах, которые не видны

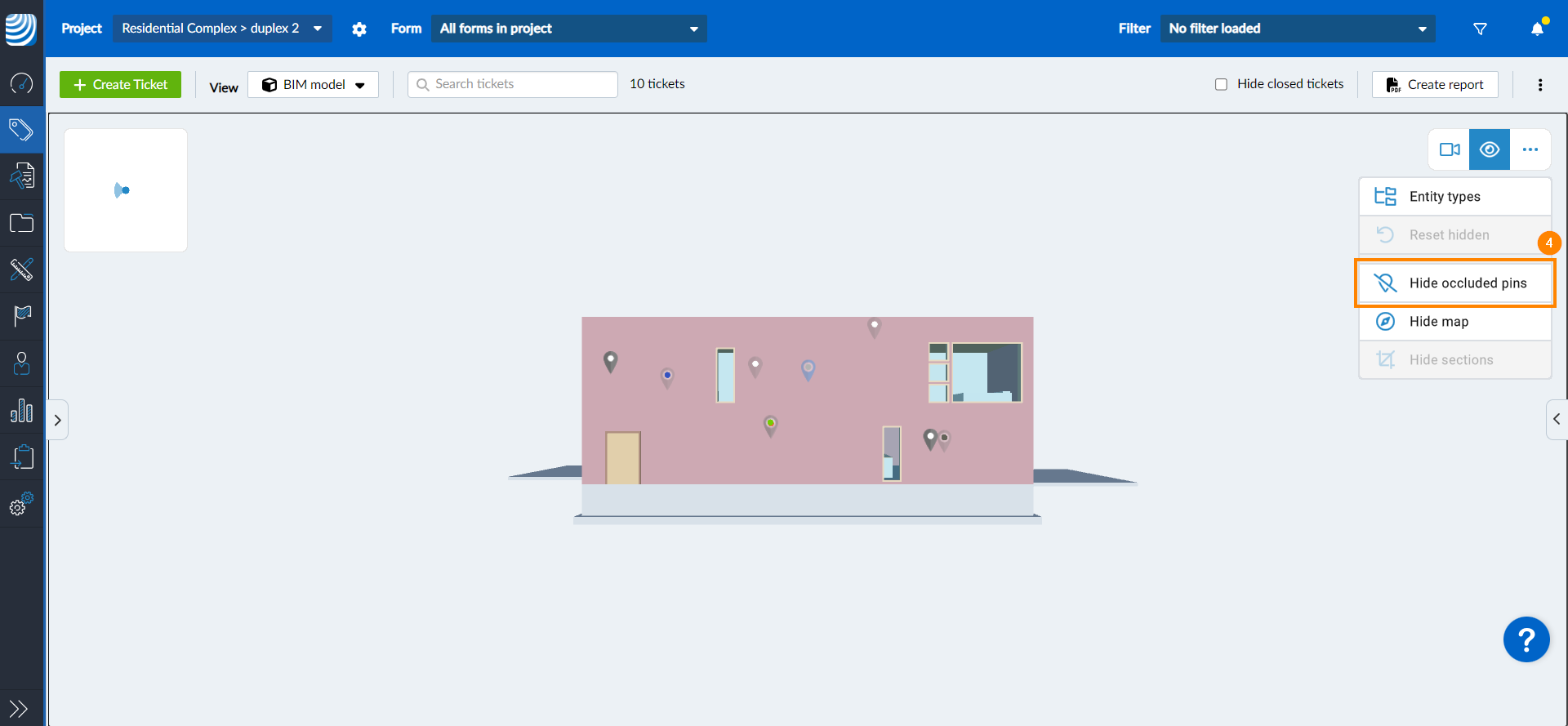

4. Чтобы снова скрыть эти булавки, нажмите Hide occluded pins

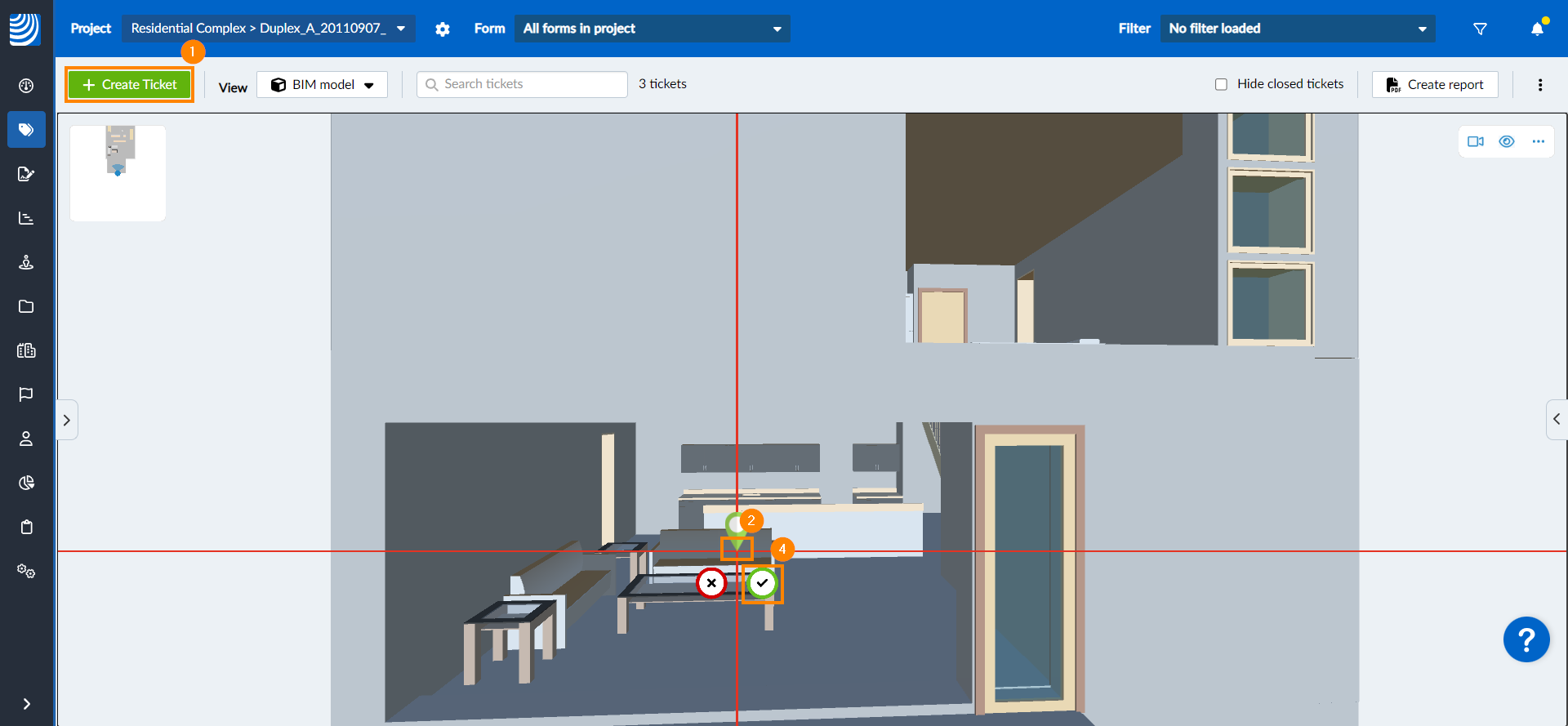

Создайте билет

Чтобы создать билет в BIM Viewer:

1. Нажмите Создать билет
2. Перетащите булавку с билетом на элемент, для которого Вы хотите создать билет
3. ИЛИ используйте правую кнопку мыши, чтобы щелкнуть на элементе, для которого Вы хотите создать билет
4. Нажмите на зеленый ✔

5. Продолжите работу с формой создания билета, как описано в разделе Создать билет > Выбрать форму.
