SiteView Plan-Anforderungen

Übersicht

Mit SiteView können Sie nur dann Begehungen auf Plänen erstellen, wenn die folgenden Bedingungen erfüllt sind:

• Kalibrierter Maßstab für den Innenbereich
• Kalibrierter Maßstab und Nordpfeil für den Einsatz im Freien
• Der Plan ist veröffentlicht

Die Planauswahl zeigt die Ordner und Pläne des Projekts. Nur Pläne, die diese Bedingungen erfüllen, können ausgewählt werden – Ordner ohne kalibrierten Plan sind ausgegraut, und BIM-Modelle lassen sich nicht verwenden, weil SiteView in 2D arbeitet.

Für optimale Ergebnisse empfiehlt es sich, Architekturpläne zu verwenden. Es ist wichtig, dass Strukturelemente wie Wände die markantesten Elemente sind. Lesen Sie weiter unten in Empfohlene Pläne.

Zugang & Berechtigungen

Zugang zu Plänen

1. Klicken Sie im Hauptmenü auf Pläne
2. Wählen Sie das Projekt im Projekt-Dropdown
3. Klicken Sie auf den Plan

Kalibrieren des Maßstabs eines Plans

Bevor Sie einen Begehung in einen Plan hochladen können, müssen Sie zunächst den Maßstab kalibrieren.

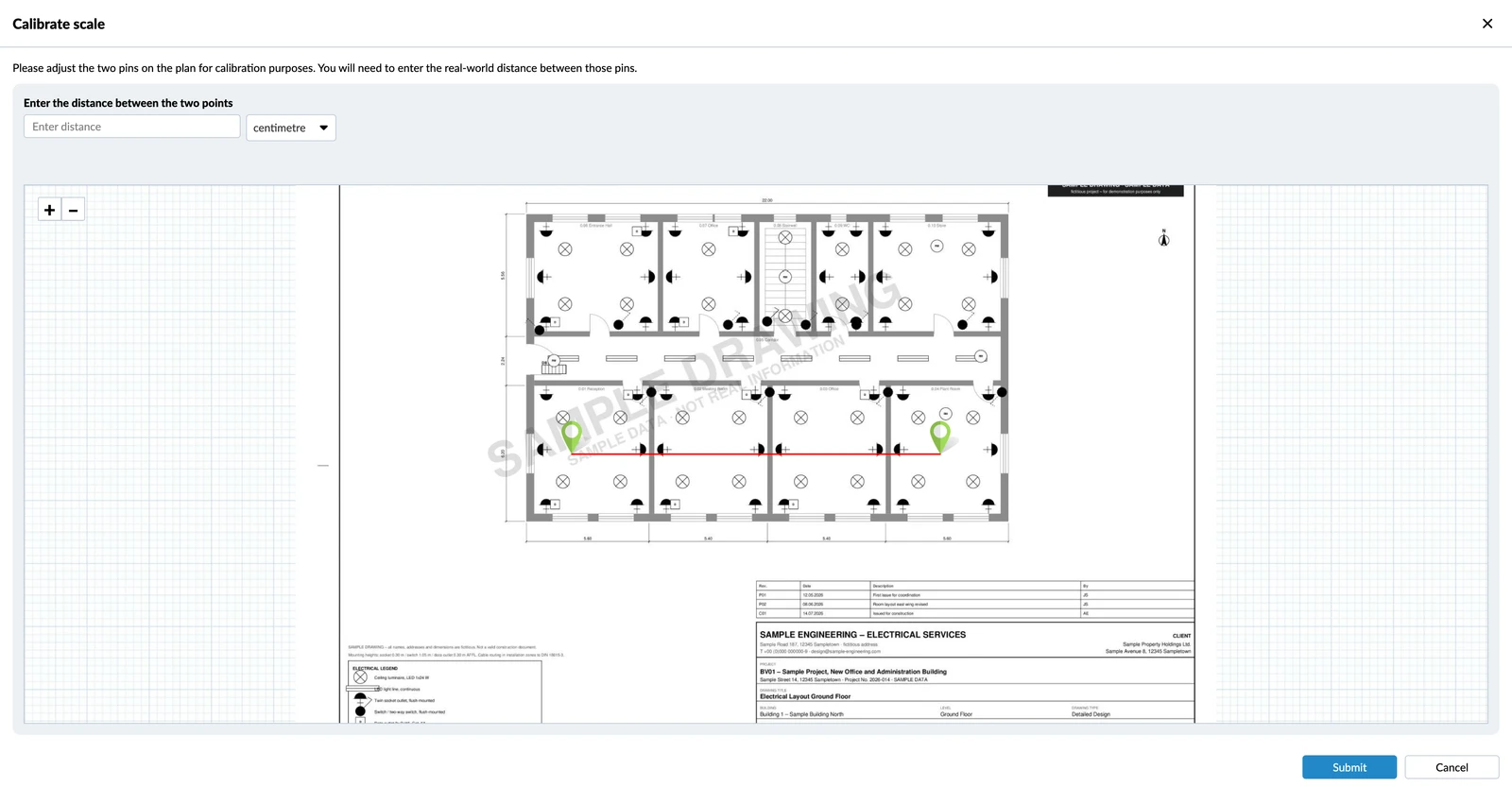

Um den Maßstab für einen Plan zu kalibrieren:

1. Öffnen Sie das Mehr-Menü des Plans
2. Klicken Sie auf Calibrate Scale

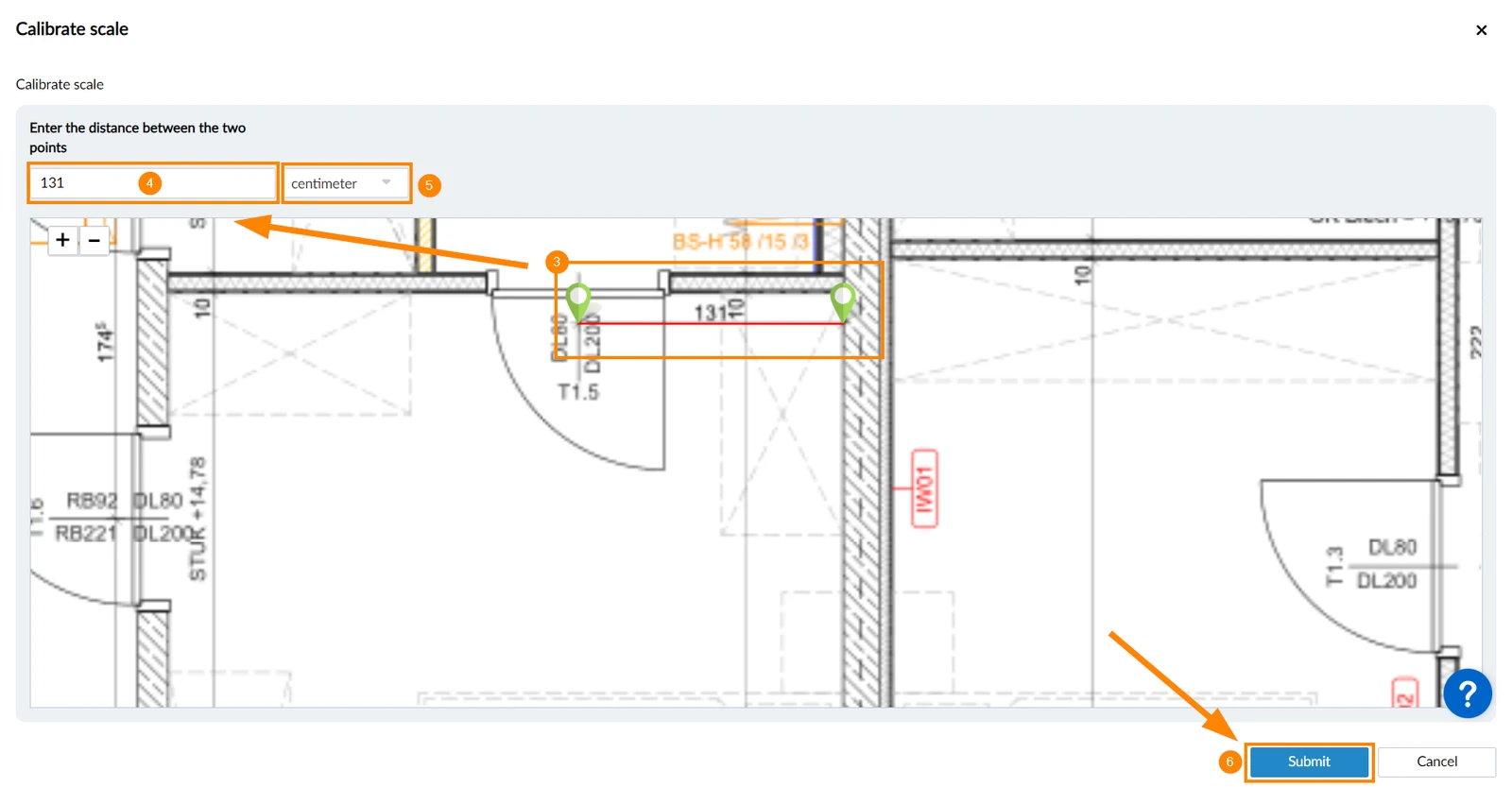

3. Ziehen Sie die beiden Pins auf dem Plan auf Punkte, zwischen denen Sie die reale Entfernung kennen.
4. Geben Sie die Entfernung ein.
5. Wählen Sie Zentimeter oder Zoll in der Dropdown-Liste der Einheiten
6. Klicken Sie auf OK




Ein grünes Plansymbol und die Spalte Maßstab kalibriert zeigen an, dass der Maßstab eines Plans kalibriert ist.

Nordpfeil für einen Plan kalibrieren

Bei Außenaufnahmen müssen Sie den Nordpfeil kalibrieren, damit der Pfad korrekt gedreht wird.

Um den Nordpfeil für einen Plan zu kalibrieren:

1. Öffnen Sie das Mehr-Menü des Plans
2. Klicken Sie auf Calibrate North

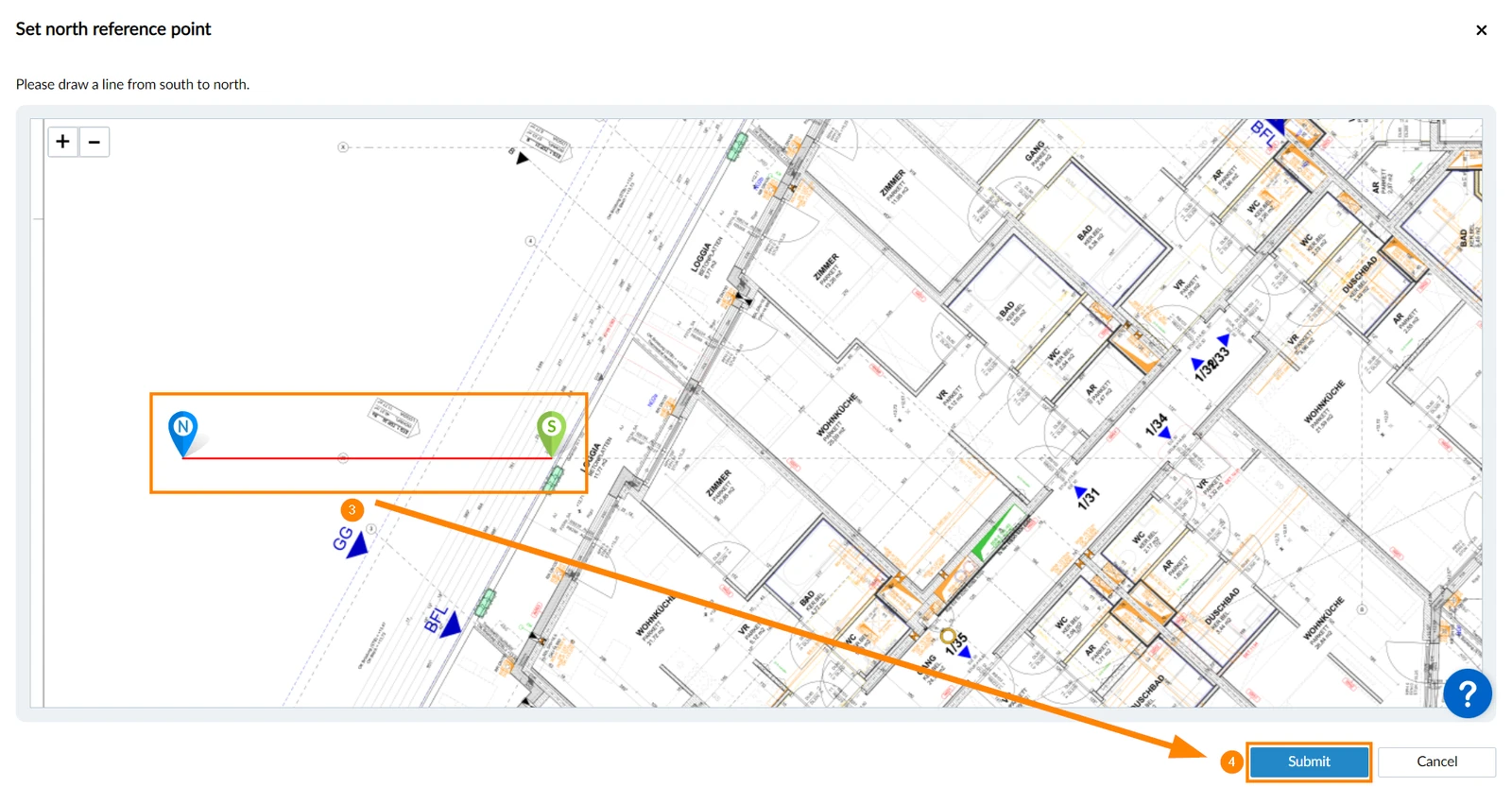

3. Ziehen Sie die Nord- und Süd-Pins und legen Sie sie ab, um den Nordpfeil auf dem Plan anzuzeigen. Nur die Richtung von Süden nach Norden ist wichtig, der Abstand zwischen den Pins hat keinen Einfluss auf die Kalibrierung
4. Klicken Sie auf OK

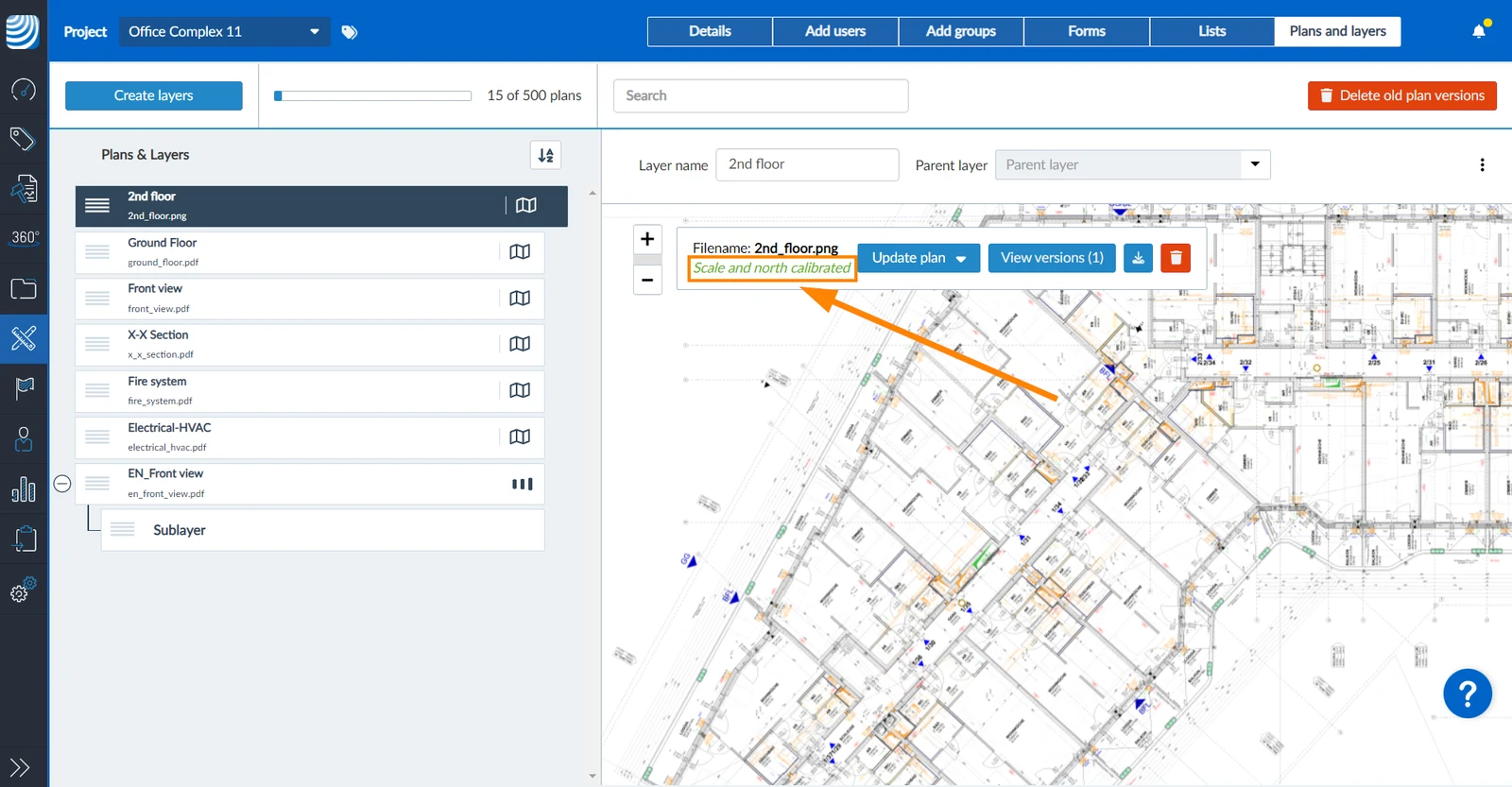

Ein grünes Label zeigt an, ob Norden für den Plan kalibriert ist:

Empfohlene Pläne

Der Algorithmus funktioniert am besten bei Architekturplänen, die nur die strukturellen Elemente und minimale Zusatzinformationen (HLK usw.) enthalten.

Die Strukturelemente müssen die markantesten Elemente sein.

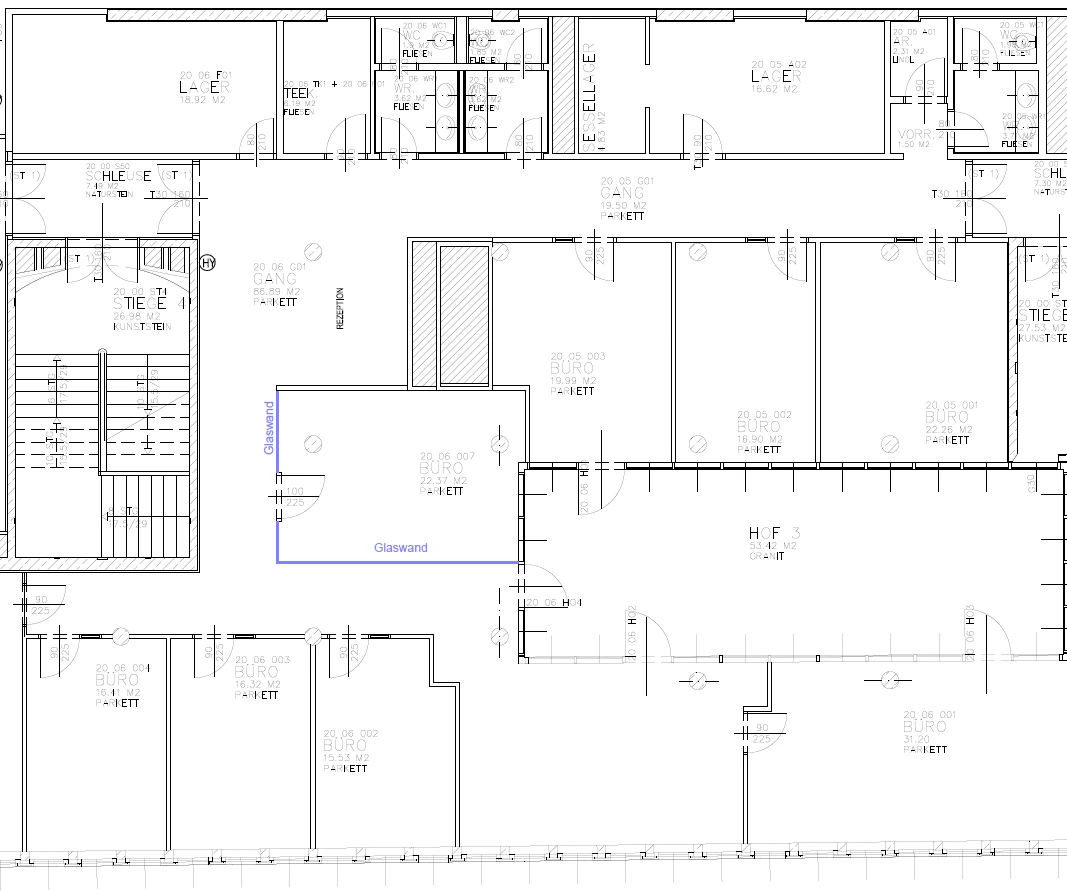

Beispiel für einen empfohlenen Plan:

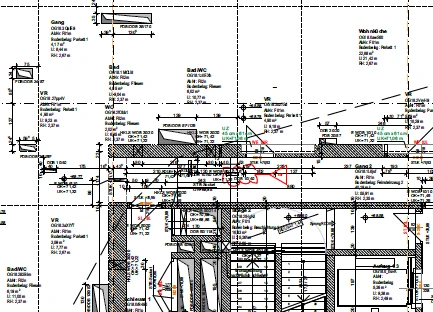

Beispiel für einen Plan, der NICHT empfohlen wird:
