SiteView

Was ist PlanRadar SiteView?

SiteView nimmt 360°-Bilder eines Projekts auf, während der Benutzer über die Baustelle geht. Die Bilder werden automatisch auf einem 2D-Plan abgebildet, wodurch eine detaillierte visuelle Aufzeichnung von Aktivitäten entsteht.

SiteView bietet eine vollständige visuelle 360°-Dokumentation eines Projektstandorts, die für vollständige Transparenz sorgt und Risiken und Nacharbeit reduziert.

Was können Sie damit machen?

• Innen- und Außenaufnahmen.
• Betrachten und navigieren Sie die 360°-Bilder.
• Vergleichen Sie 360°-Bilder von verschiedenen Zeitpunkten.
• Sparen Sie Zeit, indem Sie die manuelle Aufnahme von Fotos und deren Positionierung auf Plänen vermeiden.

Anwendungsfälle

• Fortschrittsdokumentation
• As-Built Dokumentation
• Qualitätssicherung
• Foto-Dokumentation
• Sammlung von Beweismitteln
• Gesundheit- und Sicherheitsinspektionen
• Zustandspläne (Dokumentation vor der Renovierung)

Was ist es nicht?

• Es handelt sich nicht um eine Punktwolke und es wird kein 3D-Modell erstellt.
• Es ist kein Video.
• Es ist kein Scan.
• Es ist keine automatische Vorhersage des Baufortschritts.

Aktivieren des SiteView Features

Lesen Sie die SiteView Kurzanleitung, um einen Überblick über die erforderlichen Schritte zur Verwendung dieses Features zu erhalten, mit Links zu detaillierten Anweisungen.

Anforderungen

Hardware

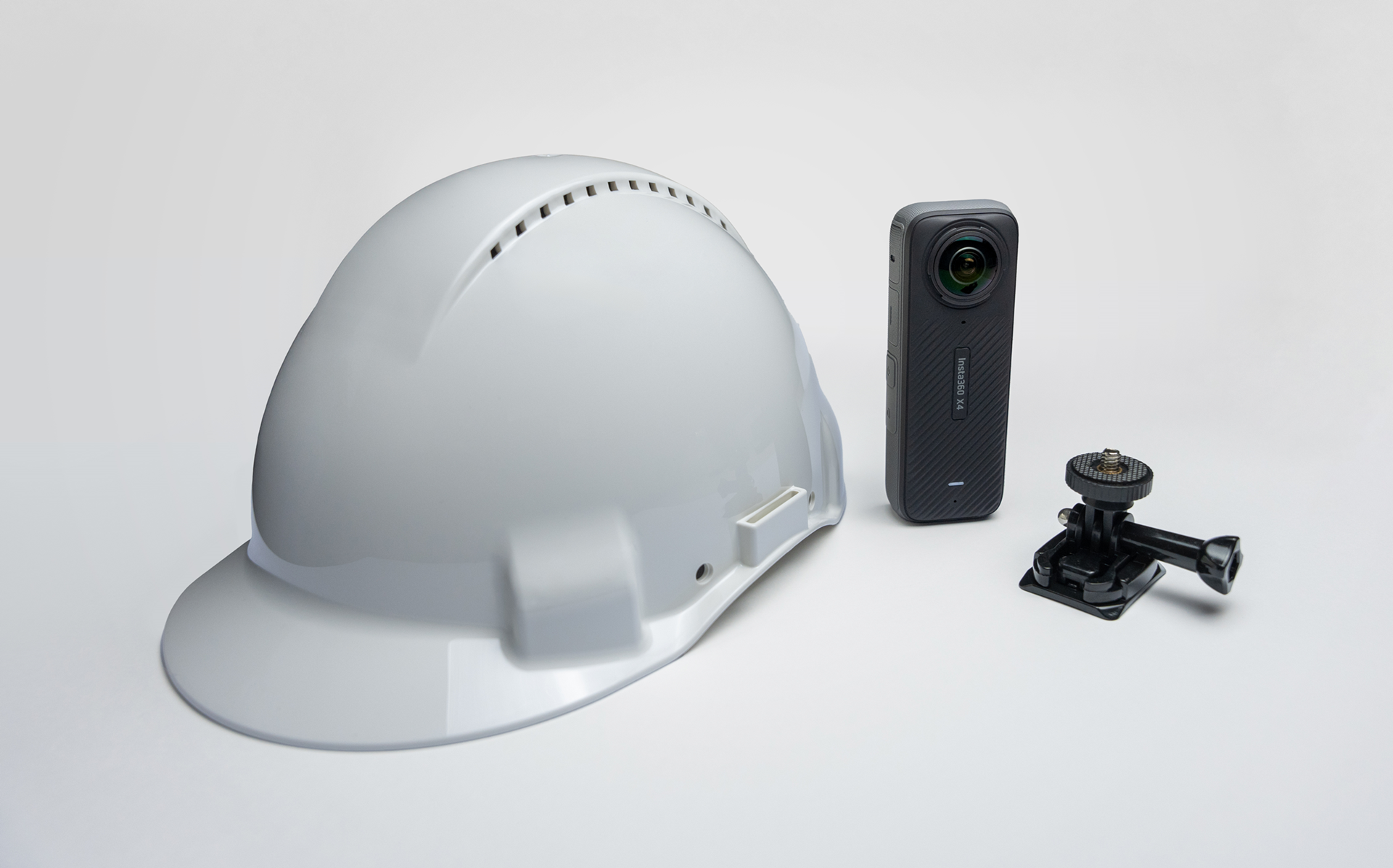

SiteView ist nur für die Insta360 X4 Kamera und die Insta360 X5 Kamera optimiert.
Die Kamera muss auf einem Helm montiert werden und es wird empfohlen, eine Micro-SD-Karte mit hoher Kapazität zu verwenden.

Lesen Sie mehr unter SiteView Hardwareanforderungen.

Plan Anforderungen

Für optimale Ergebnisse empfiehlt es sich, Architekturpläne zu verwenden. Es ist wichtig, dass Strukturelemente wie Wände die markantesten Elemente sind.

Lesen Sie mehr unter SiteView Plananforderungen.

Terminologie

Begehung

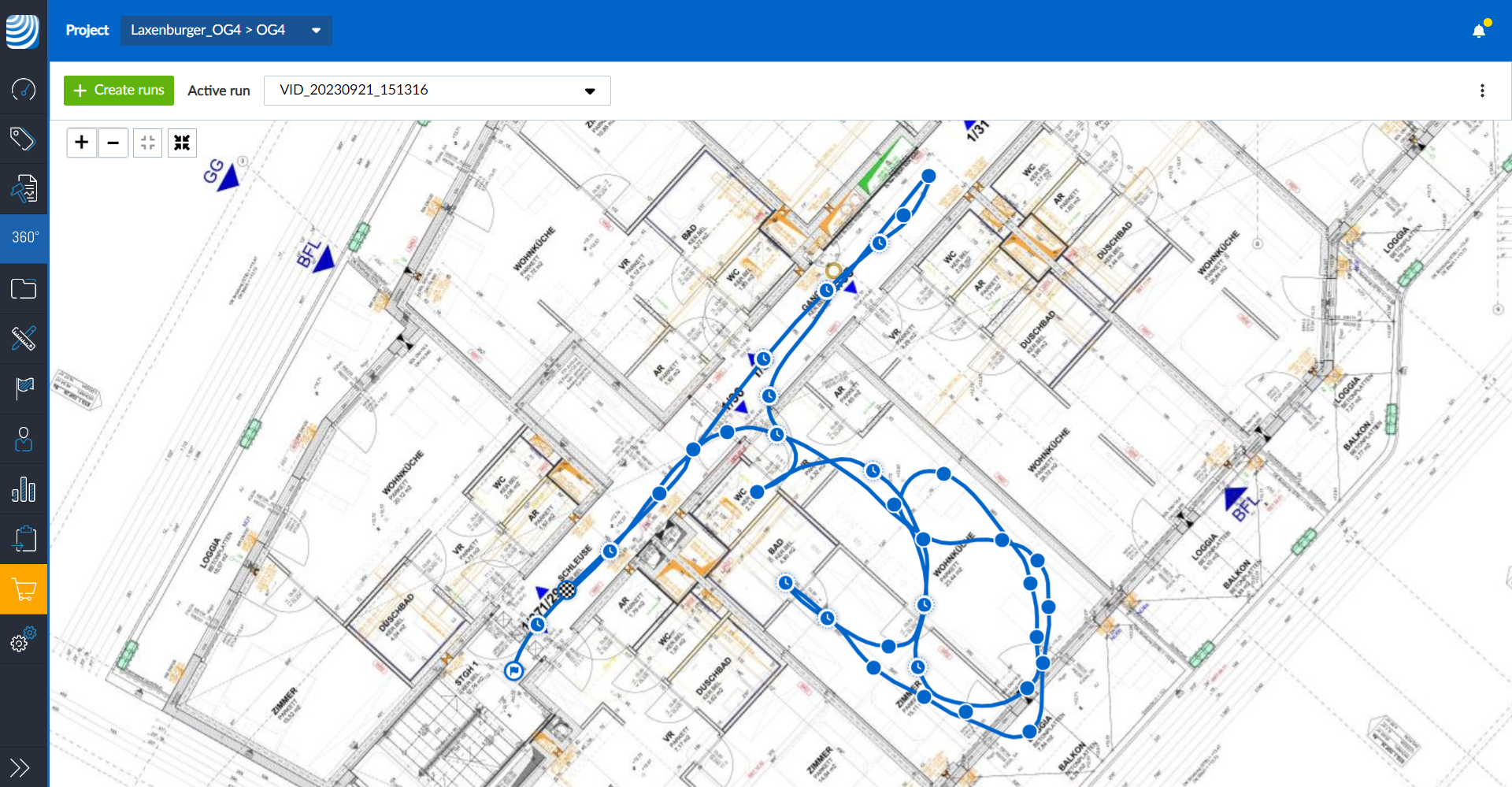

Eine Begehung besteht aus dem Pfad aller 360°-Bilder, die auf einem 2D-Plan einer einzigen Aufnahme positioniert sind.

Lesen Sie mehr unter Begehung und Erstellen einer Begehung mit der PlanRadar Mobile App.

Es ist auch möglich, aber nicht empfehlenswert, einen Begehung ohne der PlanRadar Mobile App zu erstellen, wie unter Aufnehmen einer Begehung mit der Insta360 App und Hochladen einer Begehung in der Webapp beschrieben.

Aufnahme

Eine Aufnahme ist das Video, das hochgeladen und dann verarbeitet wird, um einen Begehung zu erzeugen.

Aufnahmepunkt

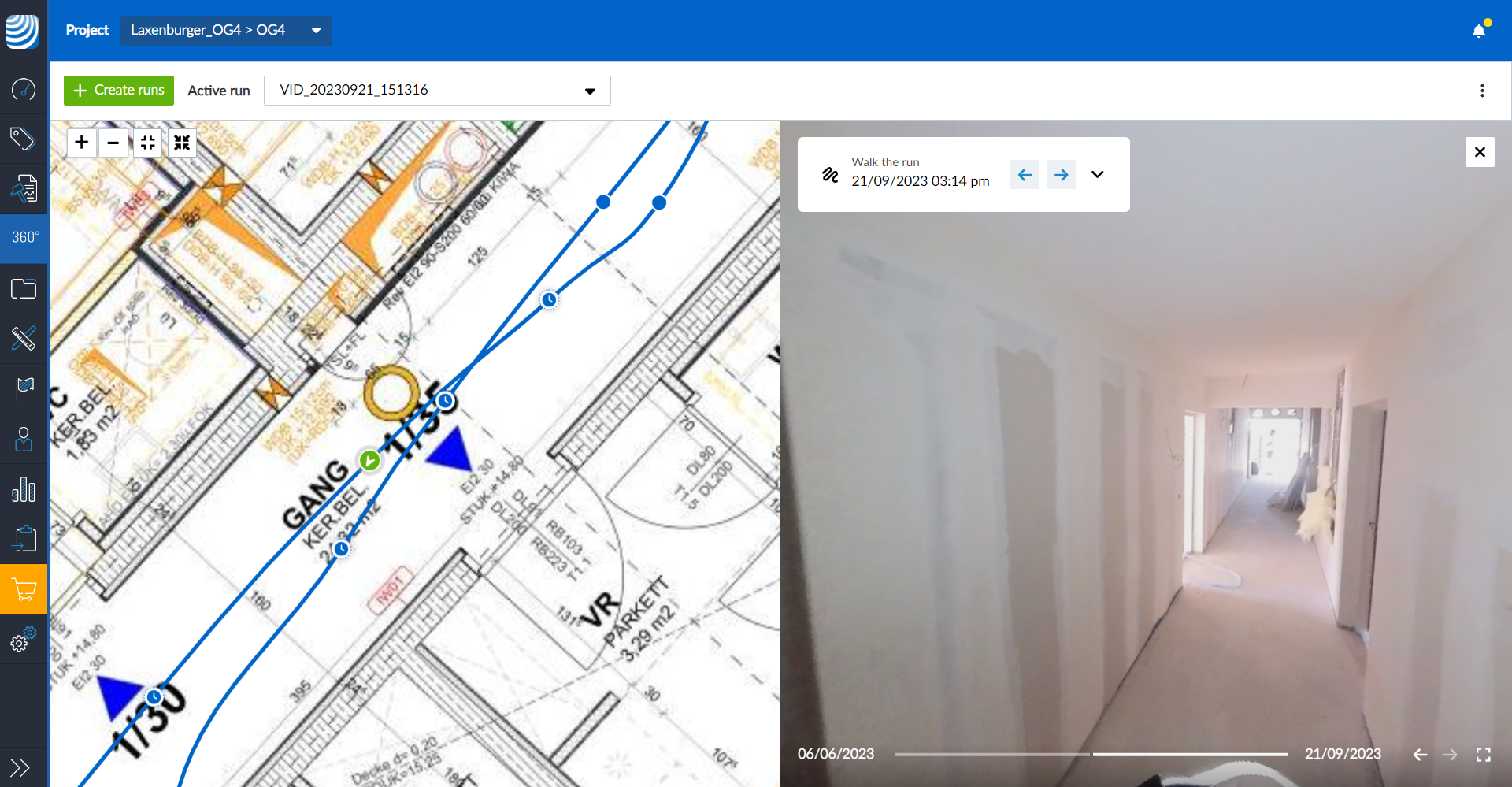

Ein Aufnahmepunkt ist ein Punkt auf einer Begehung, der ausgewählt werden kann, um das entsprechende 360°-Bild anzuzeigen.

Lesen Sie mehr unter 360°-Bilder ansehen & navigieren.

Standbild

SiteView hochauflösende 360°-Standbilder sind Fotos, die Sie manuell aufnehmen und auf dem Plan platzieren - sie werden nicht aus einer Videoaufnahme von Begehung entnommen. Sie bieten höchste Qualität: 72MP Auflösung, keine Bewegungsunschärfe und scharfe Details selbst bei schwierigen Lichtverhältnissen.

Lesen Sie mehr unter SiteView 360° Standbilder.

Datenschutz

Alle Personen, die auf den Bildern zu sehen sind, werden aus Gründen des Datenschutzes automatisch unscharf dargestellt.

Technologie

SiteView basiert auf einem Algorithmus namens SLAM (Simultaneous Localization and Mapping). SLAM erstellt eine Karte einer unbekannten Umgebung, während Sie sich durch diese bewegen, und ist eine zentrale Technologie für selbstfahrende Autos.

PlanRadar SiteView verwendet bildbasiertes SLAM, um den Weg der Person zu schätzen, die die Baustelle auf einem digitalen Bauplan abläuft. KI-gestützte Computer-Vision-Algorithmen fokussieren sich dabei auf die Tiefenschätzung, um den Weg am Plan auszurichten.
