Wsparcie BIM w PlanRadar

Przegląd

PlanRadar umożliwia łatwe włączanie modeli BIM do projektów. Mogą Państwo przesyłać pojedyncze lub sfederowane modele, które zostaną zsynchronizowane z aplikacjami mobilnymi do użytku offline. Użytkownicy mogą przeglądać modele gdziekolwiek się znajdują oraz tworzyć i zarządzać zagadnieniami w 3D we wszystkich naszych aplikacjach.

Czym jest model BIM?

BIM to skrót od Building Information Modeling (modelowanie informacji o budynku). Jest to cyfrowa reprezentacja projektu budynku lub infrastruktury. Jest to oparty na współpracy i bogaty w dane model 3D, który obejmuje zarówno fizyczne, jak i funkcjonalne aspekty projektu.

Dzięki PlanRadar mogą Państwo bez wysiłku udostępniać swoje modele BIM na urządzeniach mobilnych i osiągać wysoki poziom dokładności podczas wskazywania biletów w środowisku 3D, przewyższający precyzję możliwą do osiągnięcia za pomocą planu 2D.

Przykład modelu BIM przesłanego do PlanRadar

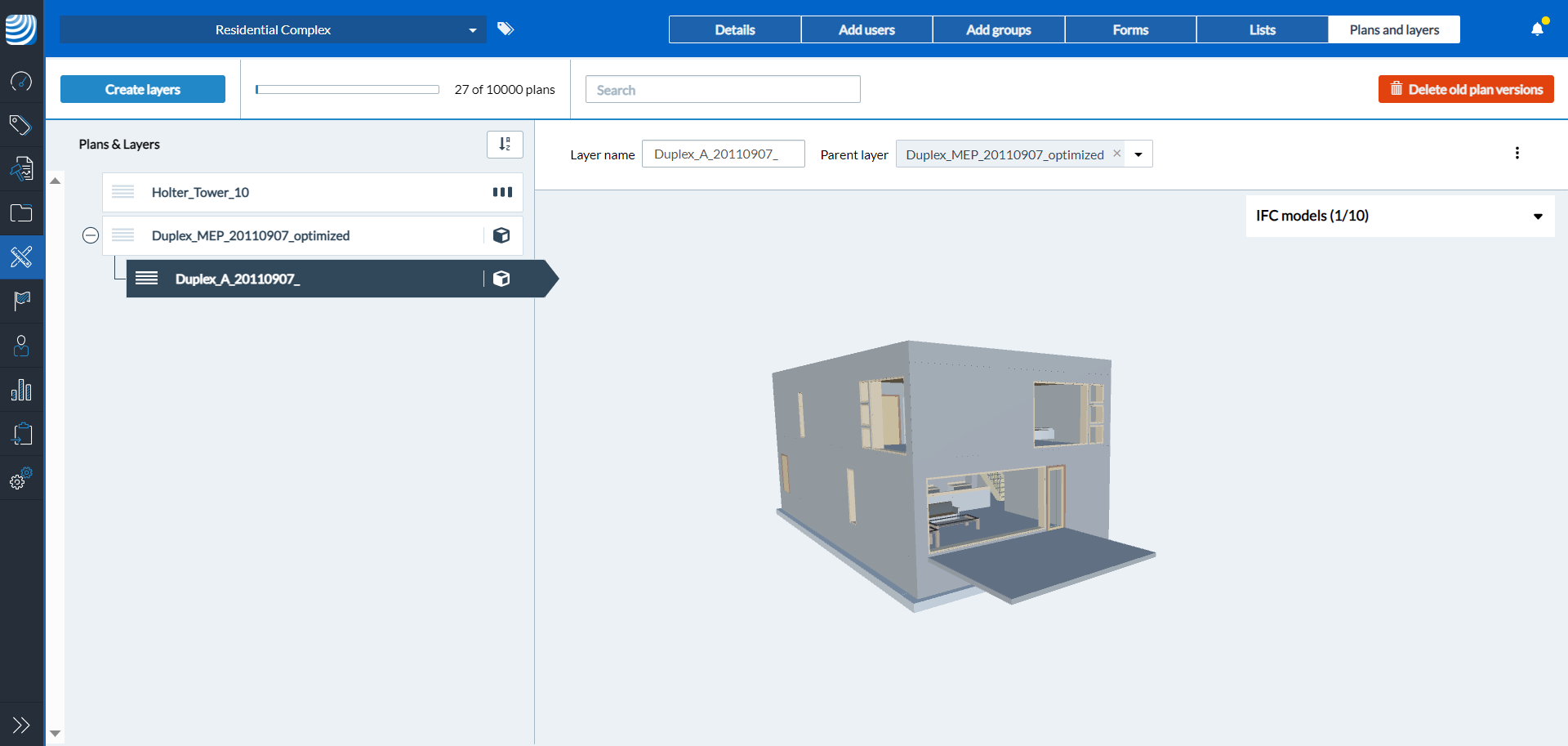

• WebApp

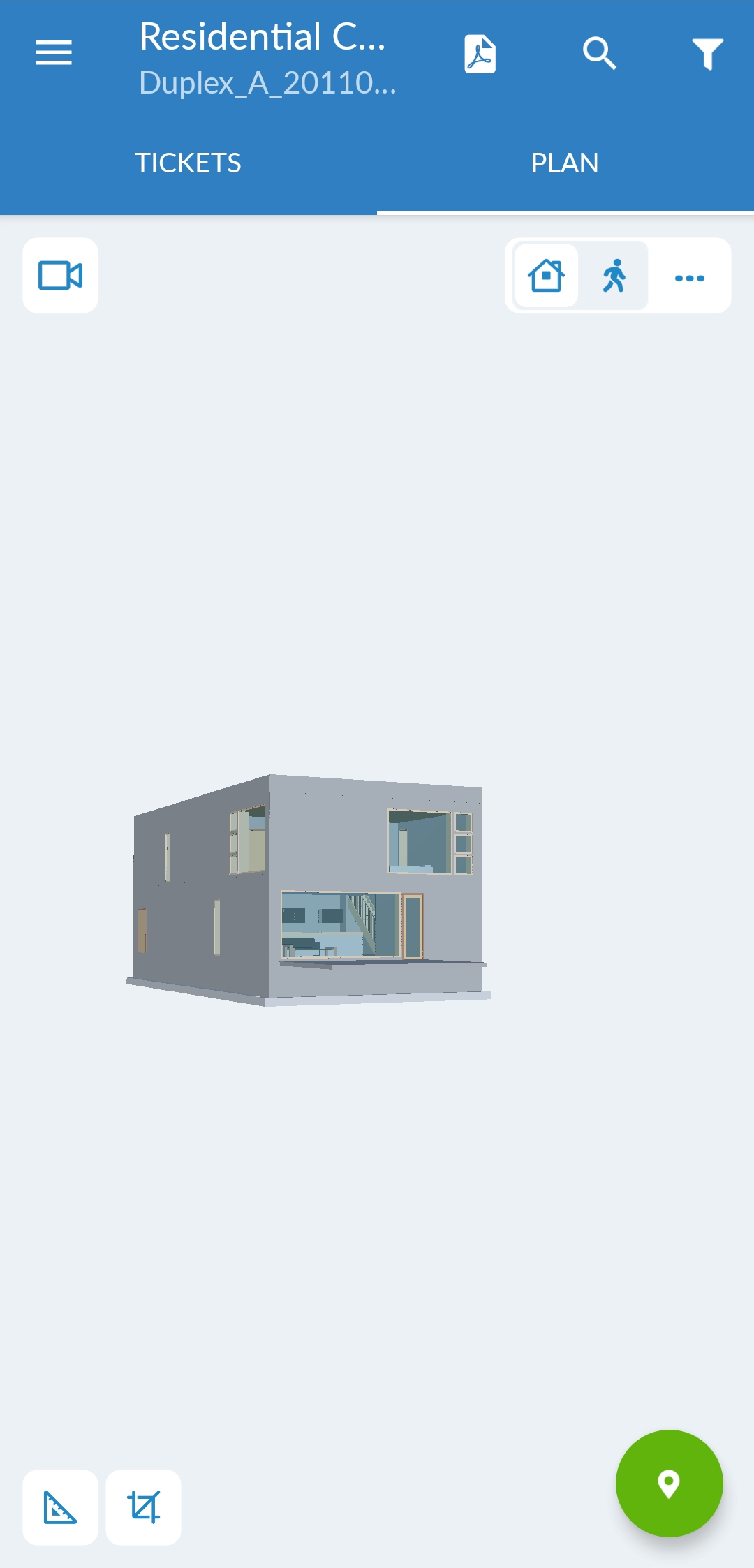

• Android

Formaty plików wspierane przez PlanRadar

PlanRadar obsługuje standard IFC (IFC 2x3, IFC 4 i IFC 4.3) do obsługi modeli.

Wymagania dotyczące modelu BIM

Wydajność przeglądania dużych modeli BIM w aplikacji internetowej zależy w dużej mierze od przepustowości łącza internetowego, ponieważ każdy model wymaga załadowania z serwerów PlanRadar po otwarciu.

Z kolei aplikacje dla systemów Windows, iOS i Android mają tę zaletę, że przechowują modele lokalnie, eliminując potrzebę wielokrotnego ładowania serwera. W przypadku większych modeli należy upewnić się, że dysponują Państwo odpowiednią pamięcią urządzenia - szczególnie na urządzeniach mobilnych - z co najmniej 16 GB pamięci RAM lub więcej, aby zapewnić lepsze wrażenia.

Sfederowane modele BIM

PlanRadar obsługuje modele federacyjne w przypadku, gdy Państwa projekt wymaga równoległej pracy z wieloma modelami. Mogą Państwo przesłać do 10 plików IFC na warstwę, co pozwala na efektywne uwzględnienie wszystkich istotnych aspektów planu w jednym widoku (np. jeden model architektoniczny, elektryczny i HVAC).

Więcej informacji można znaleźć na stronie Upload & Manage BIM Models in the Webapp > Upload Multiple BIM Models.

Obsługiwane aplikacje

Nasza funkcja BIM jest obsługiwana we wszystkich aplikacjach: iOS, Android, aplikacji internetowej i aplikacji Windows.

Więcej informacji w: BIM Viewer

Przesyłanie modeli BIM

Modele BIM można przesyłać na swoje konto w taki sam sposób, jak plany 2D.

Więcej informacji można znaleźć na stronie Upload & Manage BIM Models in the Webapp.

Mogą Państwo również przesłać modele BIM poprzez wtyczkę Revit PlanRadar.

Tryb widoku rzeczywistości rozszerzonej

Proszę przełączyć się na tryb widoku rzeczywistości rozszerzonej (AR) w przeglądarce BIM w aplikacji mobilnej, aby porównać swój plan z rzeczywistą budową, zajrzeć za ściany, sprawdzić, czy wyposażenie techniczne budynku jest prawidłowo zainstalowane itp.

Jednocześnie widzą Państwo to, co kamera urządzenia mobilnego rejestruje na żywo oraz nakładkę modelu BIM.

Więcej informacji znajdą Państwo na stronie Tryb widoku rzeczywistości rozszerzonej dla mobilnej przeglądarki BIM.
